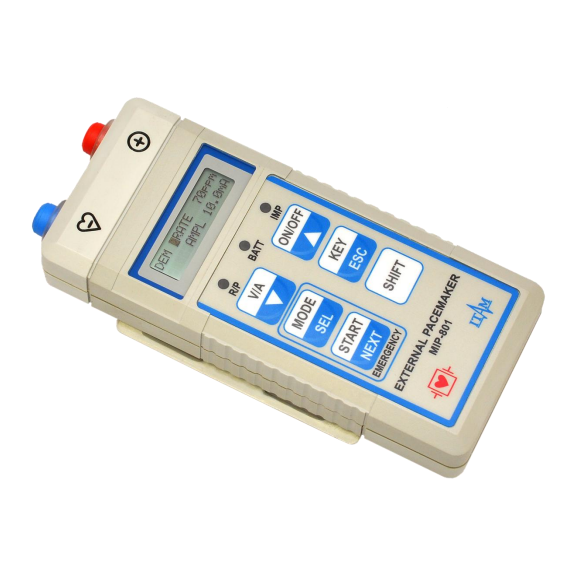

ITAM Instytut Techniki i Aparatury Medycznej MIP-801

MIP-801 to nowoczesny, lekki i prosty w obsłudze stymulator, który służy do czasowej stymulacji komór lub przedsionków serca za pośrednictwem elektrody, którą wprowadza się przezżylnie. Kardiostymulator można używać do zabezpieczenia pacjentów z bradykardią lub zatrzymaniem pracy komór na skutek bloku p-k, jak również do zabezpieczenia pacjentów w czasie zabiegów operacyjnych oraz umiarawiania niektórych częstoskurczów nadkomorowych. MIP-801 realizuje funkcje stymulacyjne VVI, V00, AAI, A00 oraz stymulację szybką (po zadeklarowaniu stymulacji przedsionków). Kardiostymulator umożliwia także wykonanie podstawowych pomiarów w trakcie implantacji stymulatora stałego, tj.: impedancji elektrod, amplitudy załamka R lub P oraz progów stymulacji dla różnych szerokości impulsu.

• stymulacja VVI z nastawami standardowymi (*) po naciśnięciu jednego przycisku,
• automatyczny test stymulatora i obwodu elektrody w momencie załączenia,
• funkcja "EMERGENCY" - dostępna w każdej sytuacji,
• akustyczna sygnalizacja zwarcia lub przerwy w obwodzie elektrody,
• dwustopniowa sygnalizacja stanu baterii,
• krokowa, dwustopniowa zmiana wszystkich parametrów,
• możliwość zablokowania nastaw parametrów przed przypadkowymi zmianami,
• zabezpieczenie przed zewnętrzną defibrylacją,
• niezawodne mocowanie elektrod,
• funkcje pomiarowe: napięcia impulsu, impedancji obwodu elektrody oraz amplitudy R lub P,
• oszczędne gospodarowanie energią baterii (np. automatyczne wygaszanie ekranu).

Dane techniczne:

• funkcje stymulatora: VVI, V00, AAI, A00, stymulacja szybka oraz szybka z malejącą częstotliwością,
• częstość podstawowa: 30....70*....180 1/min.
• częstość stymulacji szybkiej: 100....300*....990 1/min.
• amplituda impulsu: 0,1....10*....20 mA
• szerokość impulsu: 0,2....0,5*....1,2 ms
• kształt impulsu: prostokątny z kompensacją ładunku
• czas refrakcji: 200....350*....500 ms
• czułość wejściowa: 0,5....2*....20 mV
• wartości oznaczone (*) ustawione są po załączeniu stymulatora



Funkcje pomiarowe i kontrolne:

• pomiar amplitudy napięcia impulsu: 0,2 ÷ 12 [V]
• pomiar impedancji obwodu elektrodowego: 50 ÷ 5000 [Ω]
• pomiar amplitudy załamków R lub P: (1 ÷ 2,5) x czułość [mV]
• właściwy zakres impedancji: 100 ÷ 2000 [Ω]
• akustyczna sygnalizacja przerwy i zwarcia w obwodzie elektrody wieksze 2000 [Ohm] i mniejsze 100 [Ohm]
• sygnalizacja stanu baterii: dwustopniowa, akustyczna i optyczna
• typ baterii: 6LR61, 6F22 - 9 [V]
• czas pracy: dla 6LR61 (alkal.) > 25 dni, 6F22 > 14 dni
• wymiary 60 x 140 x 25 [mm]
• masa ok. 250 [g] - łącznie z baterią
