FREY AP-50

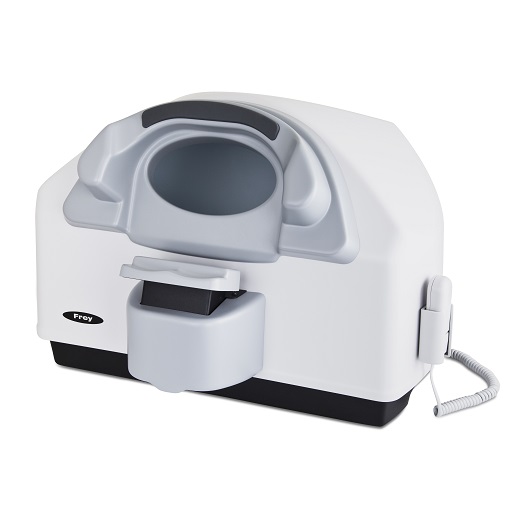

Perymetr komputerowy AP-50

AP-50 to nowoczesny statyczny perymetr komputerowy o niewielkich wymiarach zaprojektowany z uwzględnieniem wymogów diagnozy jaskry oraz specyficznymi wymogami medycyny pracy. Urządzenie wykorzystuje diodową projekcję wsteczną z bodźcem w kolorze białym. Oferuje szeroki wybór strategii, pól i parametrów badania. Kontrola fiksacji realizowana jest automatycznie za pomocą wbudowanej kamery lub poprzez kontrolę położenia plamki ślepej. Wbudowane funkcje analizy danych obejmują analizę regresji pola widzenia na podstawie historii badań oraz zestandaryzowane sposoby prezentowania i drukowania wyników badań. Perymetr AP-50 może współpracować z dowolnym komputerem klasy PC pracującym pod kontrolą systemu operacyjnego Windows.

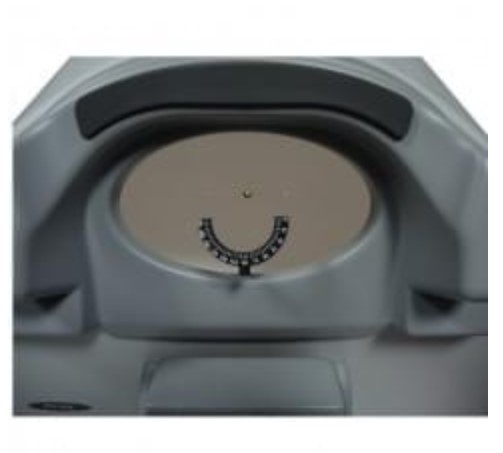

Eliptyczna czasza pomiarowa

Zastosowanie czaszy pomiarowej o eliptycznym kształcie pozwoliło na znaczną redukcję rozmiaru urządzenia bez ograniczenia jego przydatności w diagnozie jaskry. Dzięki takiemu kształtowi ważne z punktu wczesnego wykrywania jaskry badanie w skosie nosowym zostało niezmienione w stosunku do urządzeń o sferycznym polu pomiarowym.

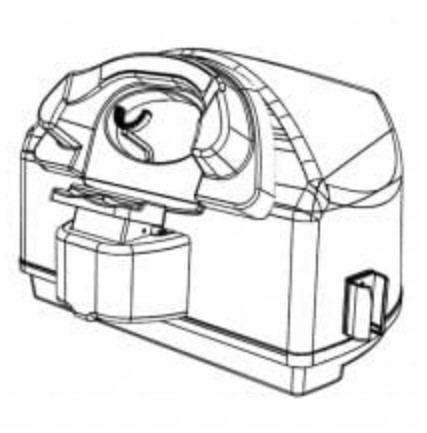

Niewielkie wymiary i waga urządzenia

AP-50 został zaprojektowany tak aby klienci dla których istotne są niewielkie wymiery i waga urządzenia, tak aby mogło być ono łatwo transportowane i instalowane w niewielkich pomieszczeniach. Wymiary urządzenia to jedynie 548 x 382 x 450 mm a waga poniżej 9kg.

Osłonięta czasza pomiarowa

Dzięki znacznemu osłonięciu czaszy pomiarowej AP-50 może być używany w pomieszczeniach które nie są silnie zaciemnione. Elektronika i oprogramowanie perymetru kontroluje na bierząco jasność podświetlenia czaszy pomiarowej i dopasowuje intensywność podświetlenia diodowego aby zapewnić stabilne warunki badania.

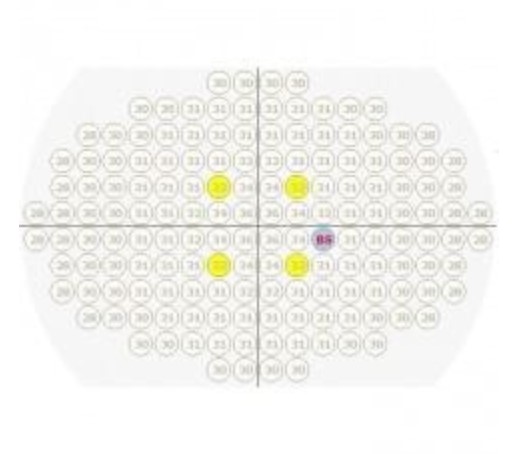

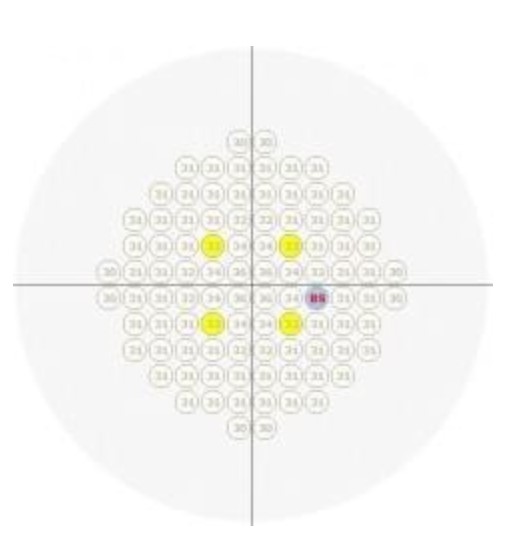

Zgodność pól testowych ze standardami

Oprócz pól testowych dedykowanych badaniom jaskrowym czy badaniom kierowców, AP-50 oferuje standardowe pola testowe: Centralne 30, Centralne 24, macula. Dzięki temu możliwe jest łatwe porównanie wyników badań wykonanych na AP-50 z badaniami wykonanymi na innych perymetrach.

Badanie kierowców

Zgodna z wymogami dla badania kierowców strategia Bi-Driving służy do przeprowadzenia dwuocznego testu z użyciem obu pól rozszerzonych do 80° w prawo i w lewo. Podgląd video obejmuje dwoje oczu.

Specyfikacja techniczna:

• Typ czaszy: Wycinek kuli o promieniu 300 mm ze zintegrowaną powłoką dyfuzyjną
• Zakres testowego pola (dla jednego oka): 40° i 80° z przesuwanym punktem fiksacyjnym
• Źródło bodźcaTylna projekcja diodowaKolor bodźca: Biały
• Rozmiar bodźca: III wg standardu Goldmanna
• Jasność bodźca: 0.03asb do 1000asb w 15 3dB lub 45 1dB krokach
• Czas ekspozycji bodźca: Regulowany od 0.1s do 9.9s
• Podświetlenie czaszy:

- Białe 31.5asb (10cd/m2) dla bodźca białego
- Automatyczna regulacja jasności podświetlenia

• Kontrola położenia oka:

- Detekcji plamki ślepej metodą Heijl-Krakau
- Cyfrowa analiza obrazu z kamery CCD

• Strategie w perymetrii statycznej:

- Przesiewowe: Screeing
- Progowe: Threshold, Fast Threshold
- Dodatkowe: Industrial medicine, Industrial medicine extended, Bi-DrivingPola testowe w perymetrii statycznej- Z prostokątnym układem punktów: Macula, Central 22°, Central 30°, Full, Glaucoma

• Szkło korekcyjne: Standard 38mm
• Podbródek: Regulowany elektrycznie w jednej płaszczyźnie pionowej.
• Komputer: Zewnętrzny pracujący pod kontrolą systemu Windows.
• Drukarka: Współpracuje z dowolną drukarką zgodną z systemem Windows 8

Drukarka podłączona bezpośrednio do perymetu lub drukarka sieciowa.

• Dodatkowe funkcje oprogramowania:

- Automatyczny pomiar wielkości źrenicy

- Automatyczna archiwizacja bazy danych

- Zarządzanie użytkownikami

- Możliwość obsługi za pomocą ekranu dotykowego

- Eksport danych w formacie DICOM

- Praca w środowisku sieciowym (wielostanowiskowość)

- Interfejs programistyczny do komunikacji z innymi systemami medycznymi

- Import wyników badań z perymetrów Zeiss Humphrey

• Wymiary: 548mm x 382mm x 450mm W/S/D
• Waga: 9 kg
• Parametry zasilania:

- Napięcie 110-230VAC
- Pobór mocy 60W

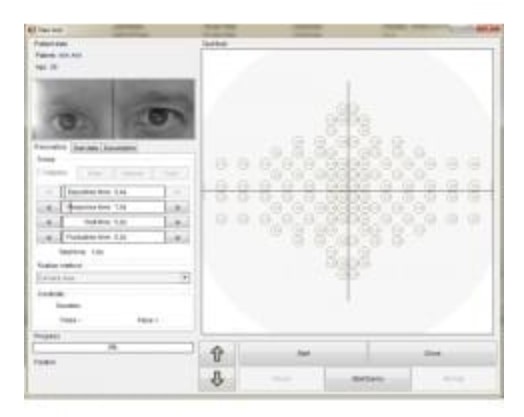

Intuicyjny interfejs użytkownika

Interfejs programu pozwala na szybką i wydajną pracę, jest ergonomiczny i łatwy do szybkiego opanowania przez nowych użytkowników. Oprogramowanie jest przystosowane zarówno do pracy przy użyciu klawiatury i myszy, jak i ekranu dotykowego.

Bogaty zestaw sposobów prezentacji wyników badania

Wyniki badania mogą być wyświetlane w różnorodny sposób:
- w skali numerycznej, kolorowej, szarości bądź kropkowej,
- jako wartości bezwzględne w dB, wzgórze widzenia, odchyłka od normy wiekowej, wykresy prawdopodobieństwa występowania defektu,
- jako krzywa defektu (Bebiego),
- w postaci mapy znormalizowanej.

Funkcja porównywania badań

Wyniki badań pacjenta mogą być porównywane ze sobą w celu wyświetlenia różnic pomiędzy badaniami, a tym samym w celu oceny regresji bądź progresji wady.

Import/eksport badań

Moduł import/exportu umożliwia eksportowanie wybranych bądź wszystkich badań na dowolny nośnik np. w celu wyświetlenia ich w oprogramowaniu zainstalowanym na innym komputerze.

Możliwy jest także eksport wyników badań do formatu DICOM w celu wczytania ich np. do szpitalnego systemu obsługi pacjentów.

Menu szybkiego wyboru

W celu ustandaryzowania sposobów badania wykonywanych w placówce medycznej i zwiększeniu efektywności pracy możliwe jest wykorzystanie menu szybkiego wyboru. W tym trybie na ekranie dostępne są tylko najczęściej używane rodzaje testów wybrane przez użytkownika a operator urządzenia zwolniony jest z konieczności wprowadzania parametrów badania.

Automatyczne tworzenie kopii zapasowych

Funkcja automatycznego tworzenia kopii zapasowej danych minimalizuje ryzyko utraty danych w przypadku awarii komputera lub błędu obsługi. Dane mogą być zapamiętywane na dysku komputera wbudowanego w urządzenie lub na nośnikach i zewnętrznych serwerach plików.
