ITAM Instytut Techniki i Aparatury Medycznej CARDIV
System do badań wysiłkowych CARDIV

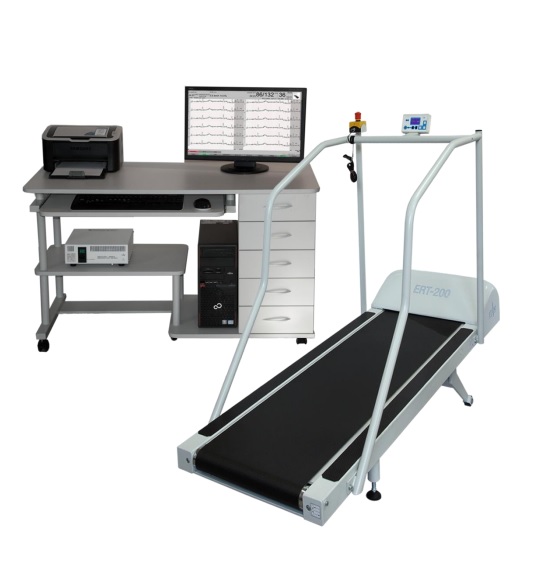

System CARDIV to wielofunkcyjne, cyfrowe urządzenie diagnostyczne przeznaczone do wykonywania badań elektrycznej aktywności serca w czasie prób wysiłkowych lub spoczynkowych (w tym monitorowanie testów elektrofizjologicznych i zabiegów PCI). Opcja Systemu do wykonywania prób wysiłkowych umożliwia ich prowadzenie zgodnie z klasycznymi lub tworzonymi przez użytkownika protokołami badań, przy współpracy z wybranym urządzeniem do zadawania wysiłku: bieżnią ERT-200 lub cykloergometrem ERM-200.
Wysoka jakość zapisu EKG
Wysoką jakość zapisu EKG przez cały czas trwania badania gwarantują obwody wejściowe systemu CARDIV oraz zastosowane oprogramowanie.
Czytelny obraz przebiegu próby na ekranie
Podczas monitorowania próby wysiłkowej system prezentuje na ekranie: przebiegi EKG z 12 standardowymi odprowadzeniami uzupełnione obliczanymi odprowadzeniami ortogonalnymi X, Y, Z, aktualną częstością akcji serca, procentem wartości maksymalnej HR i submaksymalną wartość HRMAX, ilością pobudzeń komorowych VEB/min, wartością ekwiwalentu metabolicznego METS, iloczyn ciśnienia skurczowego i aktualny rytm serca RPP, aktualne parametry próby (rodzaj protokołu, czas badania, faza badania, czas trwania etapu, czas do końca etapu, obciążenie) i zespoły średnie oraz parametry odcinka ST dla wszystkich odprowadzeń. Bieżące uśrednione zespoły PQRST są prezentowane na tle zespołu z fazy spoczynkowej. Możliwe jest także wpisywanie kolejnych wartości ciśnienia tętniczego krwi NIBP.
Alarmowanie
Mierzone parametry w czasie badania są nadzorowane według wybranych kryteriów. Wartości graniczne ustawiane są dla: obniżenia i uniesienia poziomu ST w punkcie pomiaru, różnicy aktualnego i początkowego poziomu ST, submaksymalnej wartości HRMAX oraz ilości pobudzeń komorowych na minutę. Przekroczenie ustawionej wartości parametru jest sygnalizowana na ekranie.
Elastyczność systemu
Czas trwania każdego etapu i obciążenie można programować w systemie. Przygotowane przez użytkownika schematy przebiegu prób wysiłkowych są przez system zapamiętane. System umożliwia w trakcie badania: ręczne ustawianie parametrów obciążenia i zmiany położenia markerów pomiaru parametrów odcinka ST.
Archiwizowanie wyników badań
Integralna baza danych pacjentów umożliwia porównywanie i powtórną analizę badań oraz sporządzanie dodatkowych wydruków w dowolnym formacie. System może zapamiętać do kilku tysięcy badań i umożliwia ich archiwizowanie na dyskach CD-RW.
Drukowanie raportów
Raport z badania w postaci wydruku na arkuszach formatu A4 może zawierać następujące elementy: Raport końcowy (zawierający podstawowe dane dotyczące przeprowadzonego badania oraz tabelę opisującą poszczególne etapy badania), Raport zespołów średnich (zawierający uśrednione zespoły PQRST wszystkich odprowadzeń z wyszczególnionych faz badania), Raport trendów zmian mierzonych parametrów w czasie badania (HR, NIBP, VEB/min, METS, RPP, poziom i nachylenie odcinka ST w odprowadzeniu o maksymalnym obniżeniu lub uniesieniu, poziom i nachylenie w odprowadzeniach X, Y, Z) z wykresem zmian obciążenia zadanego cykloergometrem lub bieżnią (prędkość i nachylenie) oraz Raporty etapowe i Raporty zdarzeń.
Dane techniczne:
- Skład zestawu: komputer, monitor LCD, drukarka laserowa, medyczny moduł separacyjny, bieżnia i/lub cykloergometr
- Ilość odprowadzeń: 12 + X, Y, Z
- Impedancja wejściowa: >20 MΩ
- Potencjał elektrod: ±300 mV
- Tłumienie sygnału wspólnego: >100 dB
- Rozdzielczość amplitudowa: 2.36 μV/LSB
- Poziom szumów własnych: 16 μV
- Zakres wysterowania: 75 mV
- Pasmo przenoszenia: 0.05 - 80 Hz
- Filtr sieciowy: 50 Hz
- Filtry mięśniowe: 35, 20 Hz
- Stabilizacja linii izoelektrycznej
- Zabezpieczenie defibrylacyjne
- Klasa ochronności I
- Warunki bezpieczeństwa: I klasa ochronności, z częścią aplikacyjną typu CF
Ilość odprowadzeń EKG:
12;
Analiza odcinka ST (tak/nie):
Tak
Współpraca z urządzeniami peryferyjnymi (bieżnia/ergometr):
bieżnia
ergometr
Wbudowany komputer (tak/nie):
Nie
Zabezpieczenie przed defibrylacją (tak/nie):
Tak
Możliwość monitorowania ciśnienia tętniczego (tak/nie):
Tak
Możliwość wykonania EKG spoczynkowego (tak/nie):
Tak
Bezprzewodowe połączenie z pacjentem (tak/nie):
Nie
Zintegrowana drukarka (tak/nie):
Tak
Brak akcesoriów
|
|
|
