Roland Instruments RETI-port gamma

Pattern VEB + Pattern ERG +Flash VEP ISCEV ERG, EOG Fast and Slow

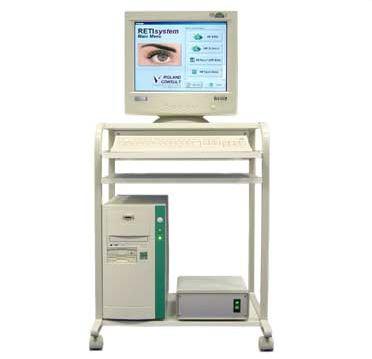

RETI-port gamma to oparty o technologię komputerową , 2-4-8 kanałowy system do pomiarów bioelektrycznych sygnałów generowanych zarówno z siatkówki jak i nerwu wzrokowego.  Podstawowy zestaw obejmuje: komputer, monitor osoby obsługującej urządzenie, drukarkę, klawiaturę, mysz, wzmacniacz sygnału biologicznego, elektrody i monitor stymulacyjny.  Amplitudy pomiarowe są wyświetlane na monitorze osoby obsługującego urządzenie. Dla wzmocnienia sygnału biologicznego, zastosowano przedwzmacniacz umieszczony w bliskiej odległości od pacjenta. Wszystkie informacje o pacjencie i wyniki badań są przechowywane w jednej bazie danych. Informacje o pacjencie i wyniki badań są wyświetlane na monitorze osoby obsługującego urządzenie. Oprogramowanie umożliwia cyfrową filtrację amplitud i wyciszeń sygnału. Oprogramowanie EOG daje możliwość zdiagnozowania świadomych/jednoczesnych i szybkich ruchów obu oczu w tym samym kierunku z jednoczesną analizą amplitudy dla prawego i lewego oka. Fast Fourier Transformation, OFF-Line Avaraging, Pre Trigger, to jedne z najbardziej zaawansowanych funkcji charakteryzujących system RETI

RETI-port

• urządzenie zgodne ze standardem programów ISCEV
• swoboda użytkownika w wyborze własnego programu
• Sygnał Biologiczny (BIO Signal) i średnie wyniki możliwe do wyświetlenia na monitorze
• automatyczna eliminacja artefaktu
• kontrola parametrów wzmacniacza poprzez oprogramowanie
• automatyczny test impedancji do uruchomienia w dowolnym czasie
• łatwy interfejs użytkownika z wieloma niezależnymi oknami
• obliczanie w trybie off-line pojedynczej odpowiedzi/reakcji
• wieloogniskowy analizator każdego sygnału z N1, P1 znacznik, 2D, grupy 3D i grup użytkownika
• wiele matematycznych cech wykorzystywanych do obliczenia różnorodnych parametrów
• FFT (Fast Fourier Transformation)- do szybkiej analizy wyników stałych pozycji
• DSP (Digital Signal Processing Filter)- filtr cyfrowej obróbki sygnału
• archiwizacja na CDRW
• możliwość exportu danych do MsExcel do dalszej obróbki  statystycznej
• możliwość analiz wyników w sieci lokalnej
• kompaktowy interfejs dostosowany do standardowego komputera

Unit z monitorem do badań stymulacyjnych

• system komputerowy reprezentujący najnowsze światowe technologie
• 17”  wysokokontrastowy monitor, luminacja 80cd/m2,
• dowolne pozycjonowanie: cały ekran, połowa, ćwiartka
• komputer obliczający rozmiar kontrolny przez poprzez wprowadzenie kąta  w stopniach lub minutach
• kontrast kontrolowany przez komputer w skali od 3% do 99%
• specjalne testy obrazowe do diagnostyki dziecięcej

Ganzfeld Q450/ czasza diagnostyczna

• ISCEV Standard
• pełne pole kuli 400mm
• komputerowe kontrolowanie funkcji
• lampa błyskowa/Flash z białą diodą
• biały intensywny flash  3,0 cds/m2, przedział od -45dB do +5dB w 5 krokach
• tło 30cd/m2, 100cd/m2, 450cd/m2
• kolorowy flash i tło z niebieską i czerwoną diodą
• możliwość załaczenia/wyłaczenia możliwości odpowiedzi czasu flesza 200ms

Jednostka sterująca dla obsługującego urządzenie- cechy urządzenia

• komputer klasy PC o parametrach min. ATX-Pentium 4/2,8 GHz/80GB HDD/ 256 RAM
• stacja dyskietek 3,5’’, CDRW dla archiwizacji
• 15’’ TFT monitor
• analogowy/cyfrowy konwerter KPCI 12bit
• drukarka HP 6122
• klawiatura, mysz, system operacyjny Windows XP

Wzmacniacz biosygnału 4 kanałowy- cechy urządzenia

• typ BF, napięcie 1,5kV
• wzmacniacz kontrolowany cyfrowo
• impedancja 2*100MOhm
• szumy <4uV(SS)
• reakcja wspólna <110dB
• wrażliwość od 10uV/Div do20mV/Div
• wysokie pasmo częstotliwości  od 0,02Hz do 1 kHz
• niskie pasmo częstotliwości od 20Hz do 10kHz

Części

• Zestaw komputerowy,
• 4 kanałowy wzmacniacz ze wspornikiem na monitor stymulatora,
• Ganzfeld Q 450,
• zasilacz

Oprogramowanie

• Pattern VEP/ Pattern ERG, Flash VEP,
• pojedyncza odpowiedź+ stałe pozycje,
• różnorodne intensywności ERG,
• ISCEV ERG,
• czerwony i niebieski kolor ERG,
• przełącznik ON/OFF ERG,
• szybki i wolny EOG

Akcesoria

• 5 Elektrod EEG,
• 1 elektroda DTL przedłużana (256cm długa),
• 1 przewodnik EEG do przyklejania,
• 1 elektroda goła
