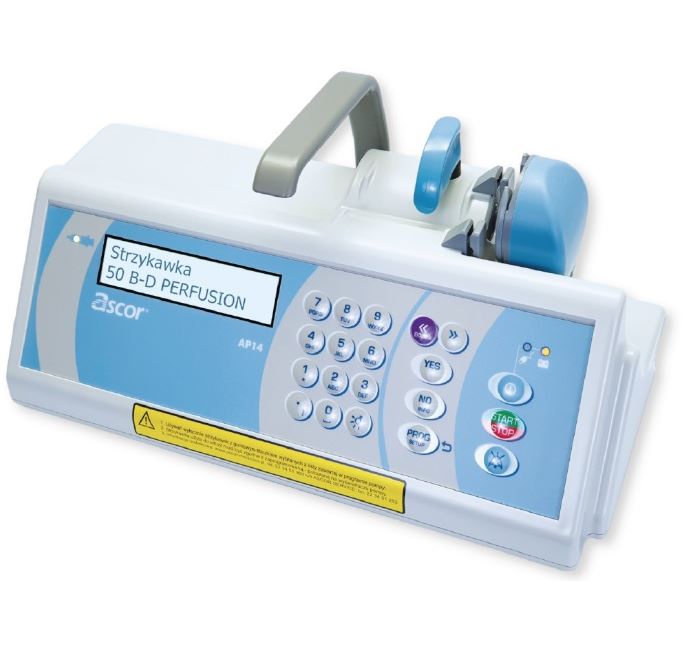

ASCOR MED AP14 VET

Pompa strzykawkowa AP14 VET służy do automatycznej, precyzyjnej infuzji leków i płynów.

Działanie pompy polega na wymuszeniu ruchu tłoka, zamocowanej w pompie strzykawki, w celu wykonania określonej i zaprogramowanej przez użytkownika infuzji.

Wbudowany w pompę układ elektroniczny z dużą dokładnością, nadzorując pracę silnika wraz z całym układem mechanicznym, odpowiednio realizuje wykonanie zaprogramowanych, przez personel medyczny, parametrów infuzji. Układ sterujący pompy zajmuje się między innymi odmierzaniem czasu i objętości infuzji, wyświetlaniem odpowiednich informacji i komunikatów na wyświetlaczu, sprawdza, czy nie nastąpiła okluzja oraz kontroluje stan naładowania akumulatora.

Pompa posiada czujnik rozróżniania objętości mocowanych strzykawek. Porównując odczytane informacje z zaprogramowanymi parametrami, w przypadku różnicy pompa sygnalizuje, podając odpowiedni komunikat. Pompa posiada również czujnik prawidłowego mocowania tłoka strzykawki w stopce pompy, co uniemożliwia uruchomienie pompy w przypadku niewłaściwego zamocowania strzykawki.
Pracę mikroprocesora sterującego nadzoruje dodatkowy układ zabezpieczający, tzw. „watchdog”, którego zadaniem jest zatrzymanie pracy pompy i zgłoszenie alarmu.

Pompa AP14 charakteryzuje się prostotą obsługi, niezawodnością działania i uniwersalnością zastosowań. Przystosowana jest do różnych typów strzykawek jednorazowych. Funkcja BOLUS umożliwia szybkie i wielokrotne podawanie pacjentowi dawki uderzeniowej o precyzyjnie ustalonej objętości, w dowolnie wybranym momencie infuzji.

Pompa może pracować poza siecią zasilającą. Wbudowany akumulator samoczynnie zasila pompę np. w przypadku awarii sieci i pozwala też na kontynuowanie infuzji podczas transportu pacjenta.

Parametry użytkowe

Prędkość dozowania ustawiana co 0.1 ml/h:

• 0.1 ÷ 2000 ml/h dla strzykawki 50/60 ml
• 0.1 ÷ 1200 ml/h dla strzykawki 30/35 ml
• 0.1 ÷ 1000 ml/h dla strzykawki 20 ml
• 0.1 ÷ 600 ml/h dla strzykawki 10/12 ml
• 0.1 ÷ 400 ml/h dla strzykawki 5/6 ml
• 0.1 ÷ 200 ml/h dla strzykawki 2/3 ml

Maksymalna prędkość dozowania dawki uderzeniowej (bolus): (ustawiana co 0.1 ml/h)

• 2000 ml/h dla strzykawki 50/60 ml
• 1200 ml/h dla strzykawki 30/35 ml
• 1000 ml/h dla strzykawki 20 ml
• 600 ml/h dla strzykawki 10/12 ml
• 400 ml/h dla strzykawki 5/6 ml
• 200 ml/h dla strzykawki 2/3 ml

Dawka (objętość infuzji) : 0,1 ÷ 999 ml, nastawiana co 0,1 ml

Programowana dawka uderzeniowa (bolus): do objętości strzykawki, ustawiana co 0.1 ml

Funkcja KVO : 0 ÷ 5 ml/h, ustawiana co 0,1 ml/h

Dokładność dozowania : ± 2 % (wg normy EN 60601-2-24)

Jednostki programowania prędkości infuzji :
ml/h, μg/h, mg/h, μg/kg/h, mg/kg/h, μg/kg/min, mg/kg/min

Czas infuzji : maksymalnie 99 godz. 59 min. 59 sek.

Koncentracja leku: 0.1 ÷ 9999 μg/ml, mg/ml

Waga pacjenta : maksymalnie 300 kg, ustawiana co 0,01 kg

Programowane ciśnienie okluzji : 9 poziomów , 40 ÷ 120 kPa co 10 kPa

Typoszereg strzykawek: 2/3, 5/6, 10/12, 20, 30/35, 50, 60 ml

System alarmów: 3 poziomy ważności: alarm wysoki, średni, niski wg EN 60601-1-8

Parametry techniczne:

• Zasilanie : 100 - 240 VAC, 50/60 Hz lub 12-15 VDC , 0.3A
• Bezpiecznik : 1,6 A, 250 VAC, T, L
• Pobór prądu i mocy:
• 100 VAC - 0.13 A,
• 240 VAC - 0.08 A,
• max. 19 VA
• Akumulator : NiMh (1300 mAh)
• Czas ładowania akumulatora : 24 h (opcjonalnie 4 h z ładowarką akum.)
• Czas pracy akumulatora : 24 h przy prędkości infuzji 5 ml/h
• 4 h przy prędkości infuzji 100 ml/h

Zgodność z wymaganiami bezpieczeństwa:

• EN 60601-1
• EN 60601-1-2 (EMC)
• EN 60601-2-24
• MDD 93/42/EEC: IIb
• Klasyfikacja: klasa II, typ CF, odporność na defibrylację, praca ciągła
• Ochrona przed penetracją czynników zewnętrznych: IP53 (obudowa pyłoszczelna, ochrona przed kroplami wody spadającymi pod kątem 60°)
• Masa pompy: 2,5 kg
• Wymiary (szer. x wys. x gł.): 320 x 150 x 180 mm

Warunki pracy urządzenia:

• temperatura otoczenia +5 ÷ + 40 oC
• wilgotność względna 20 ÷ 90 %

Warunki przechowywania urządzenia:

• temperatura otoczenia -20 ÷ + 50 oC
• wilgotność względna 10 ÷ 85 %

Właściwości urządzenia:

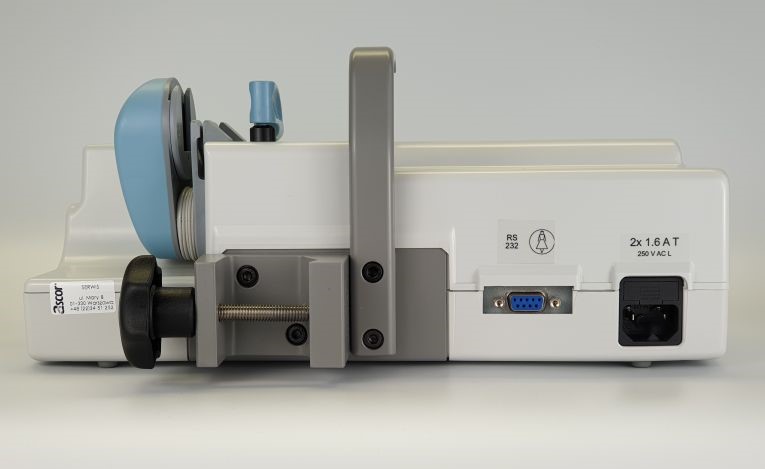

• Interface (prędkość transmisji) : RS 232C (9600 Bd)
• Gniazdo alarmu zewnętrznego : 24 V, 1 A
• Wyświetlacz kolorowy, dwuwierszowy, 16 znaków

Inne możliwości :
- do wyboru 63 strzykawki popularnych producentów i dystrybutorów
- likwidacja bolusa okluzyjnego (ABS)
- automatyczne rozpoznawanie strzykawek
- informacja o poziomie naładowania akumulatora
- infuzje wielofazowe (tryb PROFILE)
- biblioteka leków z możliwością modyfikacji
- historia infuzji (2000 zdarzeń)
- wskaźnik ciśnienia infuzji
- programowanie nazwy oddziału
- blokada zmiany parametrów hasłem
- funkcja wypełniania drenu
- funkcja STAND-BY
- testy użytkownika

Akcesoria:

• stacja dokująca MD-xx
• statyw MD-H
• statyw AS
• półka do statywu AS

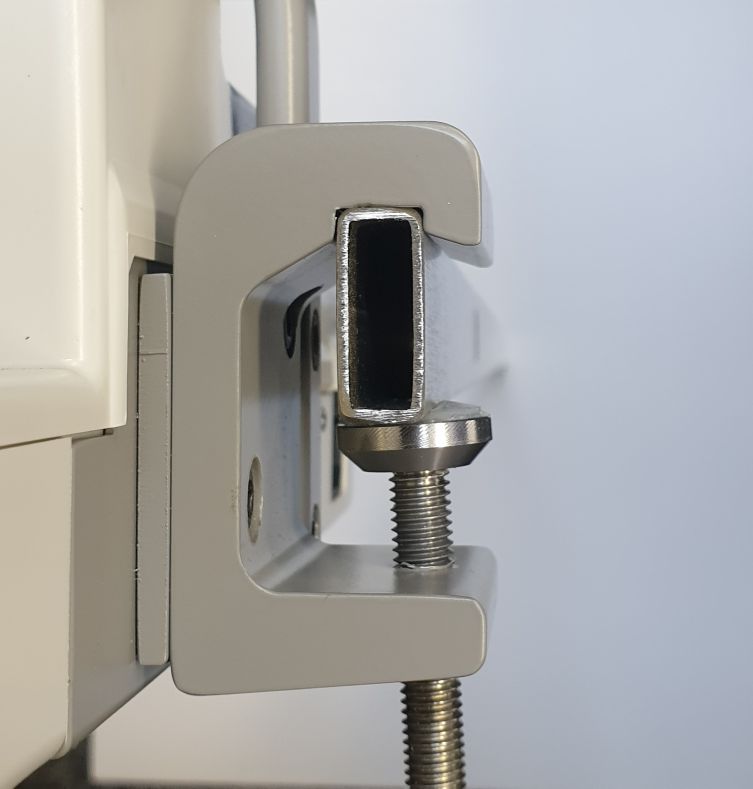

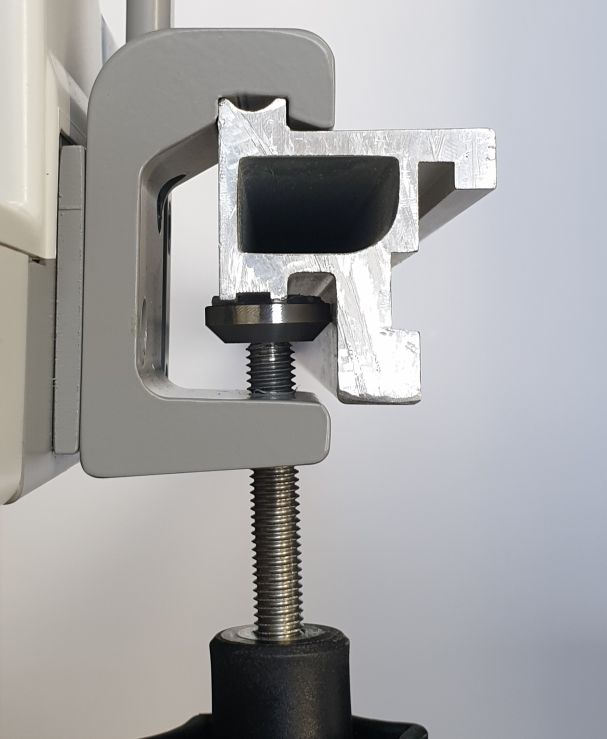

• uchwyt karetkowy
