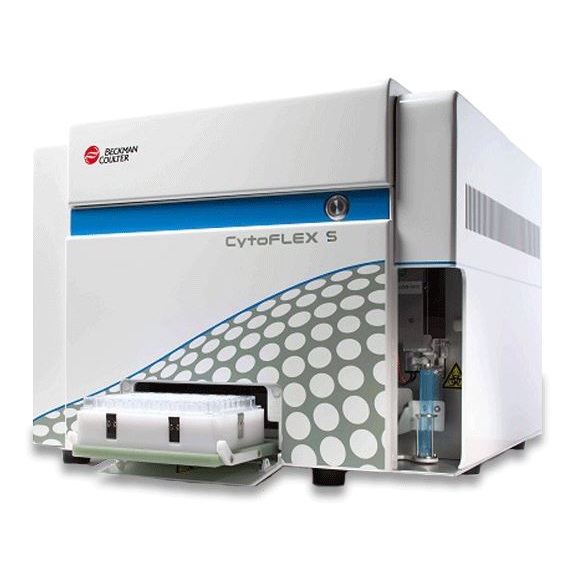

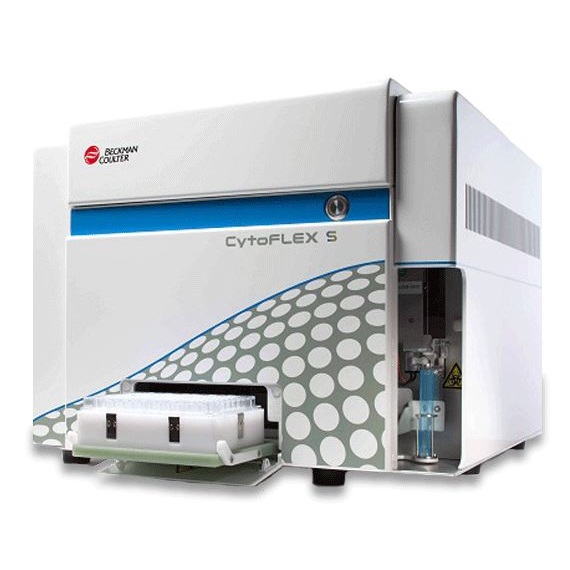

Beckman Coulter CytoFLEX S

CytoFLEX S

Cytometr przepływowy CytoFLEX zaprojektowany został z myślą o najwyższej wydajności, maksymalnej elastyczności oraz ogromnej łatwości obsługi w pracach badawczych. Uproszczony system ustawiania parametrów, pobierania danych, analizy oraz eksportowania wyników badań – to cechy, które połączono razem w jednym pakiecie oprogramowania CytExpert.

Cytometr CytoFLEX charakteryzują niewielkie rozmiary, zintegrowany system detekcji optycznej oraz laserów, jak również uproszczony i bardzo wiarygodny system zarządzania płynami. Cytometr przepływowy CytoFLEX łatwo się instaluje oraz aktualizuje.

W urządzeniu udostępniono dwadzieścia jeden standardowych zestawów konfiguracyjnych, które zapewniają jak najwyższą wygodę we współpracy z czterema laserami i 15 różnymi parametrami badań.

Cytometr CytoFLEX wraz z oprogramowaniem CytExpert zapewnia wysoką wydajność badań cytometrycznych zespołom badawczym, posiadającym zarówno proste, jak i złożone potrzeby analityczne.

CytoFLEX S od 2 laserów 4 kolorów do 4 laserów 13 kolorów (19 dostępnych konfiguracji).

Z możliwością wyboru laserów:

• Laser fioletowy 405 nm, moc: 80 mW
• Laser niebieski 488 nm, moc: 50 mW;
• Laser czerwony 638 nm, moc: 50 mW;
• Laser bliski UV 375 nm, moc: 60 mW;
• Laser zielono- żółty 561 nm, moc: 30 mW;
• Laser Infrared 808 nm, moc: 60 mW.

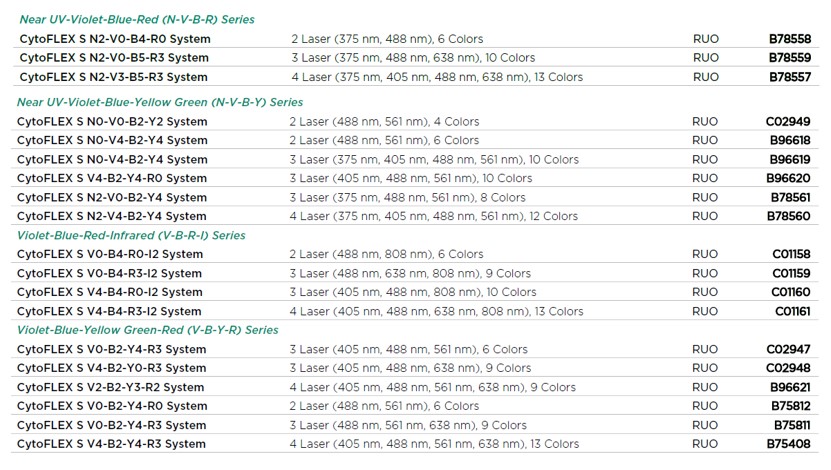

Dostępne konfiguracje:

                                                                                                                                                                           Nr. Kata.:

Near UV-Violet-Blue-Red (N-V-B-R) Series

CytoFLEX S N2-V0-B4-R0 System 2 Laser (375 nm, 488 nm), 6 Colors                                      B78558

CytoFLEX S N2-V0-B5-R3 System 3 Laser (375 nm, 488 nm, 638 nm), 10 Colors                   B78559

CytoFLEX S N2-V3-B5-R3 System 4 Laser (375 nm, 405 nm, 488 nm, 638 nm), 13 Colors     B78557

Near UV-Violet-Blue-Yellow Green (N-V-B-Y) Series

CytoFLEX S N0-V0-B2-Y2 System 2 Laser (488 nm, 561 nm), 4 Colors                                       C02949

CytoFLEX S N0-V4-B2-Y4 System 2 Laser (488 nm, 561 nm), 6 Colors                                                       B96618

CytoFLEX S N0-V4-B2-Y4 System 3 Laser (375 nm, 405 nm, 488 nm, 561 nm), 10 Colors     B96619

CytoFLEX S V4-B2-Y4-R0 System 3 Laser (405 nm, 488 nm, 561 nm), 10 Colors                     B96620

CytoFLEX S N2-V0-B2-Y4 System 3 Laser (375 nm, 488 nm, 561 nm), 8 Colors                       B78561

CytoFLEX S N2-V4-B2-Y4 System 4 Laser (375 nm, 405 nm, 488 nm, 561 nm), 12 Colors     B78560

Violet-Blue-Red-Infrared (V-B-R-I) Series

CytoFLEX S V0-B4-R0-I2 System 2 Laser (488 nm, 808 nm), 6 Colors                                         C01158

CytoFLEX S V0-B4-R3-I2 System 3 Laser (488 nm, 638 nm, 808 nm), 9 Colors                         C01159

CytoFLEX S V4-B4-R0-I2 System 3 Laser (405 nm, 488 nm, 808 nm), 10 Colors                       C01160

CytoFLEX S V4-B4-R3-I2 System 4 Laser (405 nm, 488 nm, 638 nm, 808 nm), 13 Colors       C01161

Violet-Blue-Yellow Green-Red (V-B-Y-R) Series

CytoFLEX S V0-B2-Y4-R3 System 3 Laser (405 nm, 488 nm, 561 nm), 6 Colors                        C02947

CytoFLEX S V4-B2-Y0-R3 System 3 Laser (405 nm, 488 nm, 638 nm), 9 Colors                        C02948

CytoFLEX S V2-B2-Y3-R2 System 4 Laser (405 nm, 488 nm, 561 nm, 638 nm), 9 Colors        B96621

CytoFLEX S V0-B2-Y4-R0 System 2 Laser (488 nm, 561 nm), 6 Colors                                        B75812

CytoFLEX S V0-B2-Y4-R3 System 3 Laser (488 nm, 561 nm, 638 nm), 9 Colors                        B75811

CytoFLEX S V4-B2-Y4-R3 System 4 Laser (405 nm, 488 nm, 561 nm, 638 nm), 13 Colors      B75408

OPIS PARAMETRÓW TECHNICZNYCH

WYMIARY (szer. x gł. x wys.)

CYTOMETR (z lub bez podajnika płytek)

42.5 cm x 42.5 cm x 34 cm

16.7 cala x 16.7 cala x 13.4 cala

ZBIORNIK I STATYWY

14 cm x 35.6 cm x 35.6 cm

5.5 cala x 14.0 cala x 14.0 cala

WAGA

Cytometr: 23.4 kg / 51.6 lbs

Cytometr z ładowarką płytek: 28 kgs / 61.7 lbs

PARAMETRY ZASILANIA

Napięcie: 100-240 V Moc: 150 -250W

TEMPERATURA PRACY

15-27 °C,

UKŁAD OPTYCZNY

UKŁAD WZBUDZANIA

Cytometr oferuje 15 różnych parametrów, w tym 13 opcji detekcji fluorescencji. W pełni aktywny cytometr wykonuje pomiary:

• N2-V3-B5-R3

 w dwóch kanałach dla lasera 488nm (niebieski), trzech dla lasera 638nm (czerwony), trzech dla lasera 405nm (fiolet), dwóch dla lasera 375 nm (bliski UV)

• V4-B4-R3-I2

w czterech kanałach dla lasera 488nm (niebieski), trzech dla lasera 638nm (czerwony), czterech dla lasera 405nm (fiolet), dwóch dla lasera 808 nm (podczerwień)

• V4-B2-Y4-R3

w dwóch kanałach dla lasera 488nm (niebieski), trzech dla lasera 638nm (czerwony), czterech dla lasera 405nm (fiolet), czterech dla lasera 561 nm (żółto-zielony)

MOŻLIWOŚĆ WYBORU LASERA

Optyka rozdzielająca sygnały fluorescencji oparta na filtrach odbijających prowadzenie sygnałów fluorescencji z każdego lasera światłowodami do zestawu detektorów dedykowanych poszczególnym laserom.

KUWETA OPTYCZNA

Trwale zintegrowany układ optyczny i kwarcowa kuweta optyczna z aperturą numeryczną > 1,3.

PRZEDNI, BOCZNY I DODATKOWY BOCZNY Z LASERA FIOLETOWEGO DETEKTOR ŚWIATŁA ROZPROSZONEGO

Pomiar rozproszenia światła:

• zgodnie z kierunkiem wiązki laserowej FSC
• z detektora bocznego SSC
• z dodatkowego detektora VSSC (Tak skonfigurowany kanał (VSSC) może być wykorzystany do lepszego rozdzielania nanocząsteczek o wielkości od 80nm).

UKŁAD HYDRAULICZNY

BARDZO NISKIE CIŚNIENIE PŁYNU OSŁONOWEGO ORAZ SYSTEMU TRANSPORTU PRÓBKI

Niski koszt konserwacji systemu. Użytkownik może samodzielnie wymienić filtr płynu osłonowego oraz wężyki pompy próbki (nie jest wymagane wsparcie serwisu).

PRĘDKOŚCI PRZEPŁYWU PRÓBKI
Stała prędkość przepływu: 10, 30 oraz 60 μl/min. Prędkość przepływu ustawiana przez użytkownika w zakresie od 10 do 240 μl/min z krokiem co 1μl.

POJEMNOŚĆ ZBIORNIKÓW

Standardowe zbiorniki o pojemności 4l. Opcjonalne zbiorniki sześcienne o pojemności 10l.

FUNKCJE ZAUTOMATYZOWANEJ KONSERWACJI

Uruchamianie systemu, mieszanie próbek, przepłukiwanie, zalewanie, wyłączanie, dokładne czyszczenie.

PODAWANIE PRÓBEK

Probówki 5 ml z polistyrenu (12 x 75 mm) lub polipropylenu. Probówki 1,5 ml oraz 2 ml do mikrowirówki.

PODAJNIK PŁYTEK

96-studzienkowe płytki ze standardowym spodem płaskim, w kształcie U lub V.

SYSTEM ELEKTRONICZNY

STANDARDOWA PRĘDKOŚĆ REJESTRACJI ZDARZEŃ

30 000 zdarzeń na sekundę z 15 parametrami. Oprogramowanie pozwala modyfikować parametr odpowiedzialny za szerokość okna i kontrolować prędkość przerwania procesu w przypadku przetwarzania sygnałów o wysokiej liczbie zdarzeń.

PRZETWARZANIE SYGNAŁU

W pełni cyfrowy system z 7 dekad prezentacji danych.

SYGNAŁ

Powierzchnia sygnału, wysokość każdego kanału, szerokość dla wybranego kanału.

SYSTEM OPERACYJNY

Windows® 7 Professional 64-bit
Windows® 8 Professional 64-bit
Windows® 10 Professional 64-bit

FORMAT FCS
FCS 3.0

MINIMALNE WYMAGANIA SPRZĘTOWE

CPU: Intel Core i7, do 3,9 GHz
RAM: 8 GB, 4 łącza USB 3.0
Dyski: dwa napędy 1 TB
Ethernet: zintegrowany 10M/100M/1000M GB

KOMPENSACJA

Automatyczna i manualna macierz kompensacji. Biblioteka Novel Compensation Library: zawiera wartości obszarów nakładania się widm fluorescencji barwników, co pozwala łatwo określić poprawną kompensację z nowymi ustawieniami wzmocnienia. Import/eksport wartości kompensacji między eksperymentami. Bezwzględne wzmocnienie liniowe umożliwia zastosowanie ustawień kompensacji pomiędzy eksperymentami i typami próbek.

PARAMETRY

CZUŁOŚĆ

FITC: <30 cząsteczek odpowiednika rozpuszczalnego fluorochromu (MESF-FITC)
PE: <10 cząsteczek odpowiednika rozpuszczalnego fluorochromu (MESF-PE)

ROZDZIELCZOŚĆ DLA FLUORESCENCJI

Cytometr CytoFLEX Flow jest w stanie osiągnąć 3% rCV, a w przypadku cząsteczek stosowanych do weryfikacji: rCV <3%.

NAPIĘCIA

Brak konieczności wcześniejszych ustawień napięć i wzmocnień dla mierzonych parametrów.

MIESZANIE PRÓBEK

Automatyczne mieszanie próbek w aparacie przed aspiracją

POMIAR NANOCZĄSTEK

Możliwość badania nanocząstek o średnicy od 200 nm

GOTOWOŚĆ DO PRACY

Gotowość urządzenia do pracy nie później niż 10 minut po włączeniu zasilania.

FUNKCJE DODATKOWE

Funkcja bezpośredniego pomiaru ilości bezwzględnych mierzonych komórek niezależnie od pobranej objętości próbki, bez dodawania kulek.

Możliwość dodawania odczynników w trakcie badania

PRZETWARZANIE DANYCH

OPROGRAMOWANIE

Oprogramowanie CytExpert to kompletny pakiet, który kontroluje działanie instrumentu, gromadzi dane i przeprowadza analizę wyników. Dostępne są trzy tryby instalacji, w zależności od wymaganego poziomu bezpieczeństwa. Instalacja domyślna nie wymaga logowania użytkownika. W przypadku systemu wielodostępnego opcja zarządzania użytkownikami User Management wymaga logowania użytkownika i obejmuje funkcje zarządzania rolami. Opcja zarządzania danymi Electronic Records Management oferuje narzędzia zapewniające zgodność z 21 CFR Part 11 w odniesieniu do danych zapisywanych elektronicznie (Electronic Records) oraz podpisów elektronicznych (Electronic Signatures) Opcja API (Application Programming Intertace) pozwala aplikacjom zewnętrznym obsługiwać różne operacje, takie jak uruchamianie procedur i podstawowe sterowanie podajnikiem płytek. Funkcja eksportu plików FCS pozwala przeprowadzać analizy offline w programach Kaluza, FCSExpress, FlowJo i na innych platformach.

• możliwość ustawienia progu detekcji na wybranym parametrze z dowolnego lasera
• możliwość ustawienia progu detekcji na więcej niż jednym parametrze jednocześnie
• prezentacja wyników w postaci pików, histogramu oraz powierzchni pod krzywą sygnału
• cyfrowa obróbka sygnału z rozdzielczością na minimum 16 mln kanałów na 7 dekad
• zapis plików w formacie fcs
• automatyczna cyfrowa kompensacja w czasie i po akwizycji z możliwością korzystania z zapisanych wcześniej kompensacji

STANDARYZACJA

Codzienna, przy pomocy kulek QC lub innych materiałów referencyjnych odpowiednich do konkretnego zastosowania. Mogą one zostać użyte jako standard pozwalający ustawić wartości docelowe i automatycznie skalibrować ustawienia wzmocnienia
