Bio-Med Devices TV-100

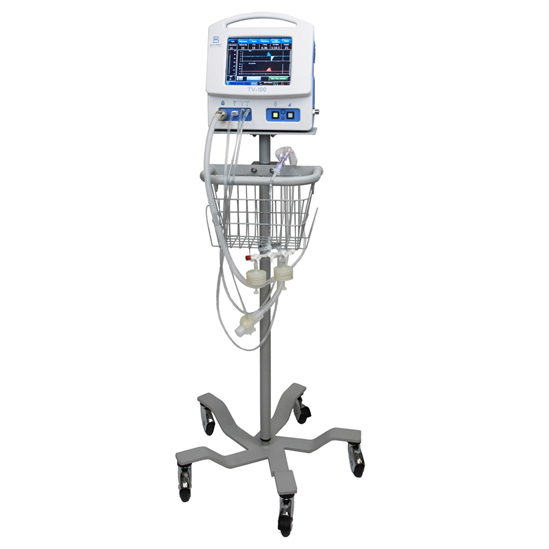

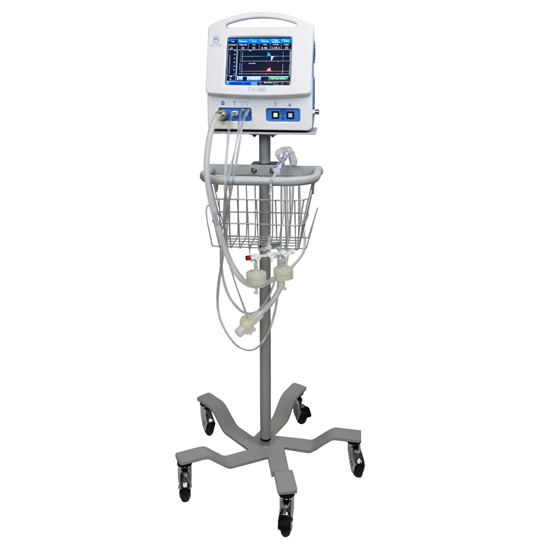

RESPIRATOR TV-100

Wcześniaki - Noworodki- Dzieci - Dorośli

TV-100 to najnowszy respirator amerykańskiej firmy Bio-Med Devices specjalizującej się w wentylacji wcześniaków, noworodków, dzieci i dorosłych. Najnowsze zdobycze technologii, nauki i wieloletniej praktyki zaowocowały stworzeniem respiratora zapewniającego tryby i wydajność pełnowymiarowego wentylatora ICU w kompaktowej konstrukcji, która idealnie nadaje się do transportu. TV-100 zapewnia wentylację inwazyjną oraz posiada funkcję Nieinwazyjnego Wspomagania Oddechu za pomocą kaniul donosowych.

TV-100 posiada wewnętrzny kompresor, który zapewnia dopływ powietrza bez konieczności zewnętrznej dostawy gazu.

Możliwość dostarczania tlenu z butli (50 psi), poprzez wewnętrzny mieszalnik zapewniający stężenia w zakresie (21-100%).

TV-100 posiada dwa niezależne bardzo wydajne akumulatory o poj. 6600mAh, które w pełni naładowane umożliwiają nieprzerwane zasilanie w czasie 7-11h.

TV-100 zapewnia intuicyjną obsługę oraz algorytm tzw. szybkiego startu na podstawie płci i wagi, kiedy każda sekunda ma znaczenie w ratowaniu życia. W normalnym zaawansowanym trybie mamy możliwość wprowadzenie wszystkich parametrów krok po kroku.

Użytkownik może także w pełni korzystać z zaawansowanych funkcji takich jak wykresy trybów wentylacji oraz pętli spirometrycznych.

Na dotykowym 8.5” kolorowym ekranie parametry, granice, przyciski posiadają różne kolory umożliwiające ich łatwe rozróżnienie.

Posiada alarmy o różnym priorytecie rozróżniane kolorem i dźwiękiem. Można wyciszyć alarmy na 120 sek., które są aktywowane po wystąpieniu nowej sytuacji alarmowej. Granice alarmowe możemy ustawić samodzielnie lub automatycznie na podstawie analizy 5 cykli oddechowych .

TV100 posiada zabezpieczenia przed przypadkowym wyłączeniem, zmianą parametrów o więcej niż 30%, którą należy potwierdzić, zmianą trybu bez potwierdzenia. Zmianę trybu i ustawień parametrów możemy dokonywać w czasie pracy w aktualnym trybie a przejście nastąpi dopiero po zaakceptowaniu.

Posiada również funkcję Standby umożliwiającą dokonanie zmian nastaw, sprawdzenie przed podłączeniem respiratora pacjenta lub w czasie pracy.

Posiada atesty dotyczące:

Najnowszego standardu EMS określonego dla urządzeń Medycyny Ratunkowej, w szczególności normy BS EN 60601-1-12: 2015 odnoszącej się do wnikania wody, testu wibracyjnego i upadku.

Odporności na upadek z wysokości 75cm na betonowe podłoże, z 6 stron!

(Video: http://www.biomeddevices.com/products/video-player.html?videoid=254)

Odporności na deszcz i oblanie wodą!

Odporności na przeciążenie o wartości do 30G!

Odporności na samozapłon baterii (inteligentne, litowo – jonowe)!

Odporności na bardzo rygorystyczne klauzule normy DO-160G opisujące zastosowanie w transporcie lotniczym. TV-100 spełnia aż 9 klauzul DO-160G, podczas gdy inne respiratory tylko jedną lub dwie.

Ponadto respirator TV-100 spełnia normy:

AAMI / ANSI ES60601-1:2005 +A1:2012

IEC 60601-1-2

ISO 80601-2-12

EN794-3:1998+A2 – określa wymagania dla respiratora stosowanego w Medycynie Ratunkowej i Transporcie.

Tryby wentylacji:

Volume Assist Control                                            Nieinwazyjna wentylacja

Volume-SIMV                                                          Constant Flow

Pressure Regulated Volume Control                    CPAP-Volume

Pressure-Assist Control                                          Apnea Backup

Pressure-SIMV                                                         (trigger ciśnieniowy I przepływowy)

Zakresy parametrów:

Apnea Alarm: ……………………………………. 10 - 60 seconds

I:E Ratio: ............................................... 3:1 to 1:99

Oxygen: ................................................ 21 - 100%

Pressure Support: ................................ 1 - 60 cmH2O

Rate (Pediatric/Adult): ......................... 5 - 100 bpm

Rate (Neonatal): ................................... 5 - 150 bpm

SIMV Rate: ............................................ 1 - 50 bpm

Expiratory Time: ................................... 0 - 100 seconds

Inspiratory Time: .................................. 0.1 - 3.0 seconds

Flow Trigger: …………………………………….. 0.5 - 30 lpm

Pressure Trigger relative to baseline: … -0.2 to -10 cmH2O

Purge Flow: .......................................... 40 - 60 ml/min

Base Flow (Pediatric/Adult): ................ 6 lpm

Base Flow (Neonatal): …………............... 2.5 lpm

Flow: ………………………………………........... 0 - 180 lpm

PEEP/CPAP (Pediatric/Adult): ………...... 0 - 35 cmH2O

PEEP (Neonatal): …………....................... 0 - 25 cmH2O

EPAP: ................................................... 2 - 20 cmH2O

IPAP: .................................................... 3 - 40 cmH2O

PIP (Pediatric/Adult): .......................... 0 - 99 cmH2O

PIP (Neonatal): .................................... 0 - 60 cmH2O

Tidal Volume (Pediatric/Adult): …….....75 - 2500 ml

Tidal Volume (Neonatal): ………............ 2 - 100 ml

Pop-off Relief Valve (Ped/Adult): ……... 100 cmH2O

Pop-off Relief Valve (Neonatal): ……….. 60 cmH2O

Wymiary i waga:

• Wysokość: 32,5 cm
• Szerokość: 30,2  cm
• Głębokość: 19,3 cm
• Waga: 7,1 kg
