Komory do hodowli roślin serii FITO są najbardziej zaawansowanymi technologicznie urządzeniami służącymi celom badawczym dla wszystkich zajmujących się badaniami zachowania i rozwoju roślin.
Komory do hodowli roślin popularnie zwane fitotronami produkowane są przez firmę Biogenet według indywidualnych potrzeb klienta.
Komory serii FITO ALGAE są zmodyfikowanymi komorami klimatycznymi - fitotronami przystosowanymi do hodowli alg i innych hodowli wymagających mieszania. Dostępne pojemności urządzeń zawierają się w zakresie 300 litrów do 1400 litrów.

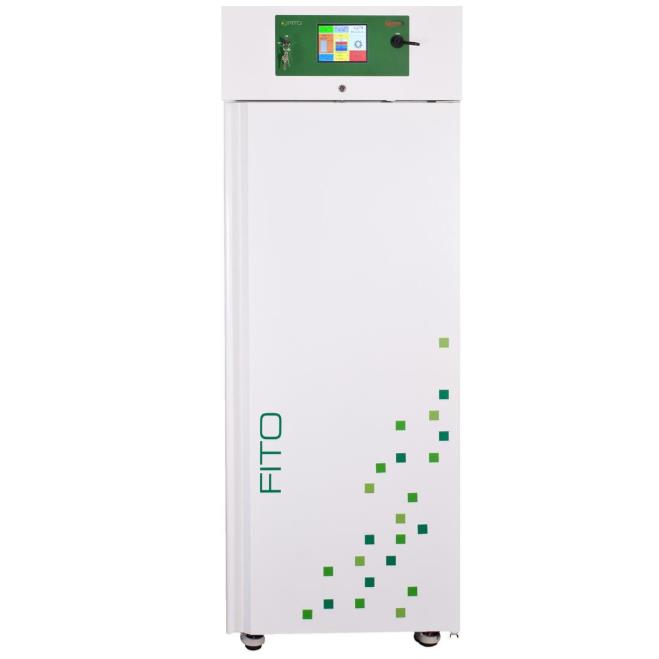

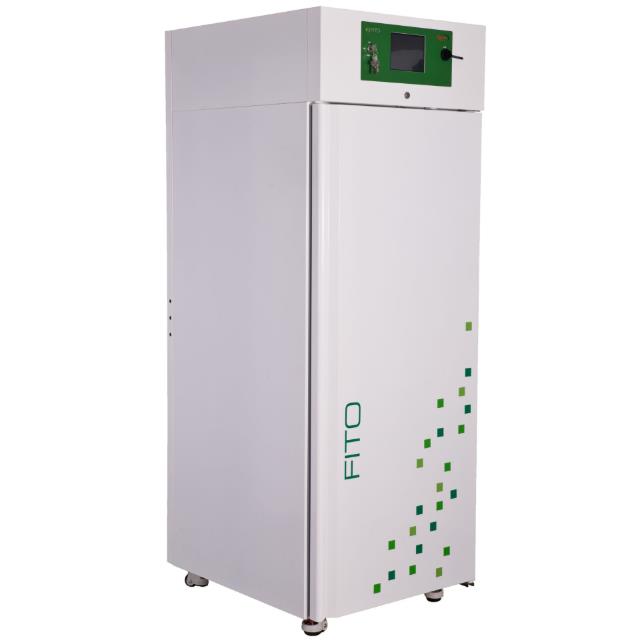

Budowa komór klimatycznych / fitotronów:

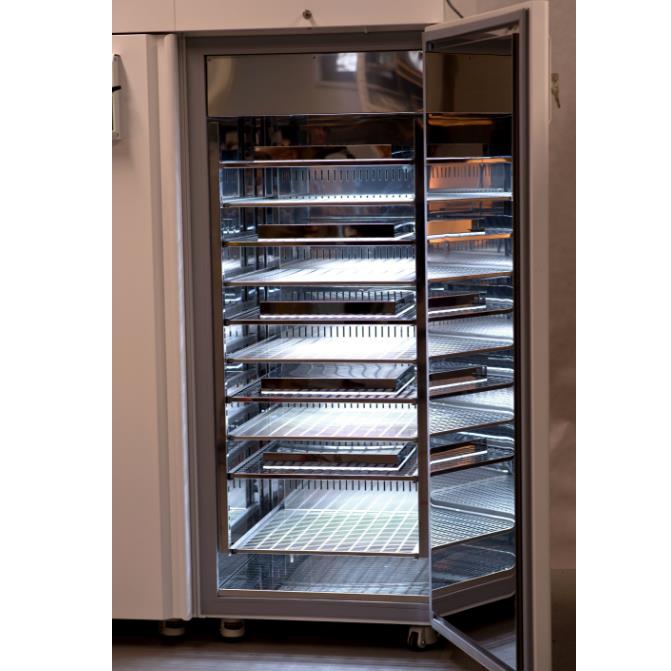

Fitotrony serii FITO ALGAE posiadają komorę hodowlaną z najwyższej jakości stali nierdzewnej z wykończeniem powierzchni w postaci lustrzanej. Zastosowanie lustrzanych powierzchni wewnątrz urządzenia pozwoliło na wzmocnienie intensywności promieniowania PAR oraz jednorodności w różnych punktach komory hodowlanej. Idealnie gładka powierzchnia jest jednocześnie łatwa do utrzymania czystości. Komory wyposażone są standardowo w dopasowane wytrząsarki orbitalne.
Zakres pracy fitotronu:
W zależności od wyboru użytkownika komora do hodowli roślin może pracować w szerokim zakresie temperatur. W wykonaniu standardowym fitotron posiada zakres temperaturowy niezależnie od tego czy oświetlenie jest włączone czy też wyłączone wynosi on +4°C do +40°C.

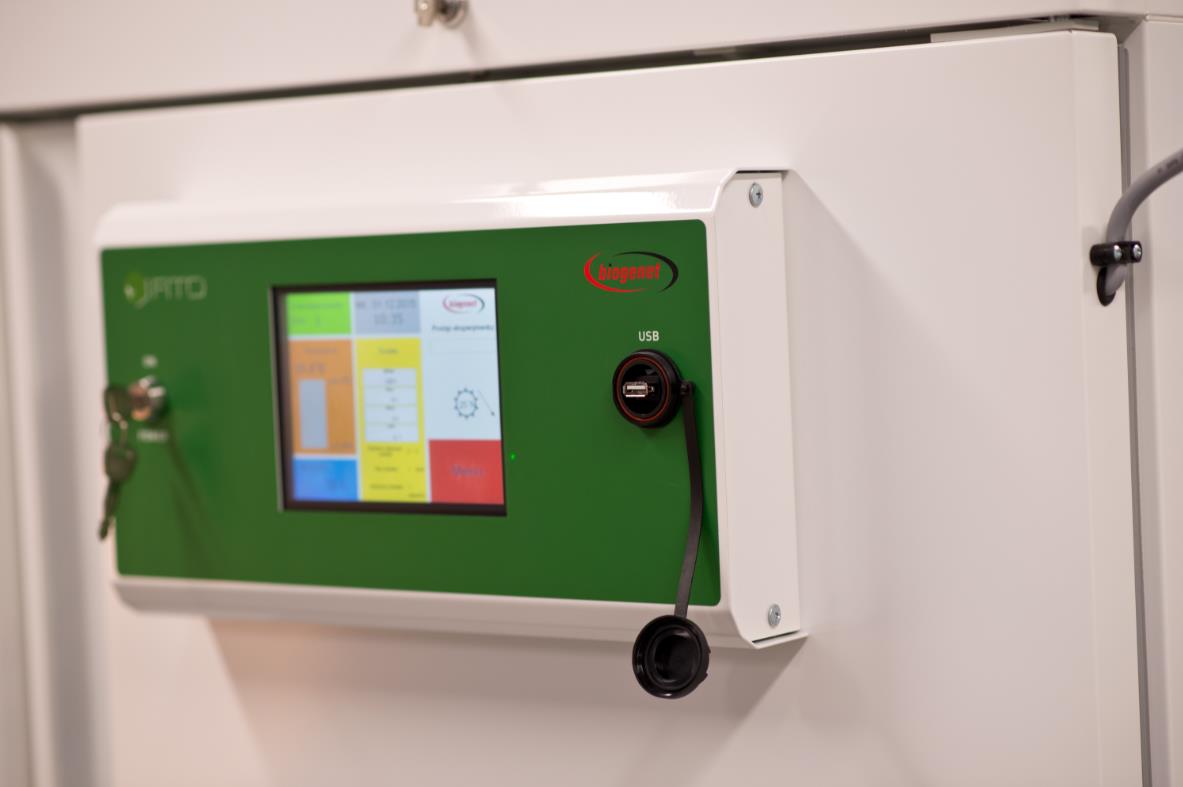

Sterownik fitotronu:

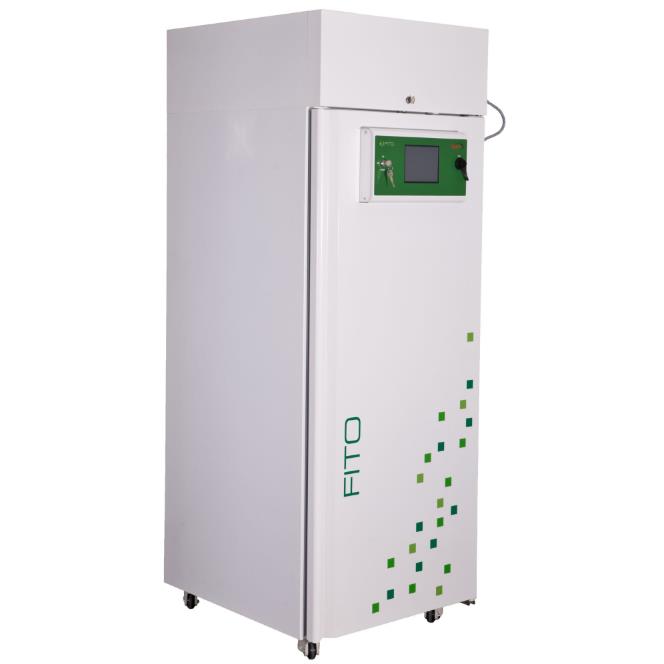

Fitotron serii FITO wyposażony jest w profesjonalny sterownik mikroprocesorowy wyposażony w duży 7 calowy kolorowy wyświetlacz LCD z podświetleniem diodowym.
Umiejscowienie sterownika jest zależne od wyboru przez użytkownika. Ekran sterownika może być umieszczony w górnej części obudowy lub na wysokości wzroku na drzwiach komory. Użytkownik urządzenia ma łatwy dostęp do stacyjki zabezpieczającej przed przypadkowym wyłączeniem urządzenia przez osoby niepowołane. Obok ekranu dotykowego znajduje się też zabezpieczone przed wilgocią gniazdo interfejsu USB dzięki któremu operator może wprowadzać nowe, przygotowane na komputerze PC, receptury lub zgrywać na nośnik USB dane dotyczące hodowli, którą prowadzi.

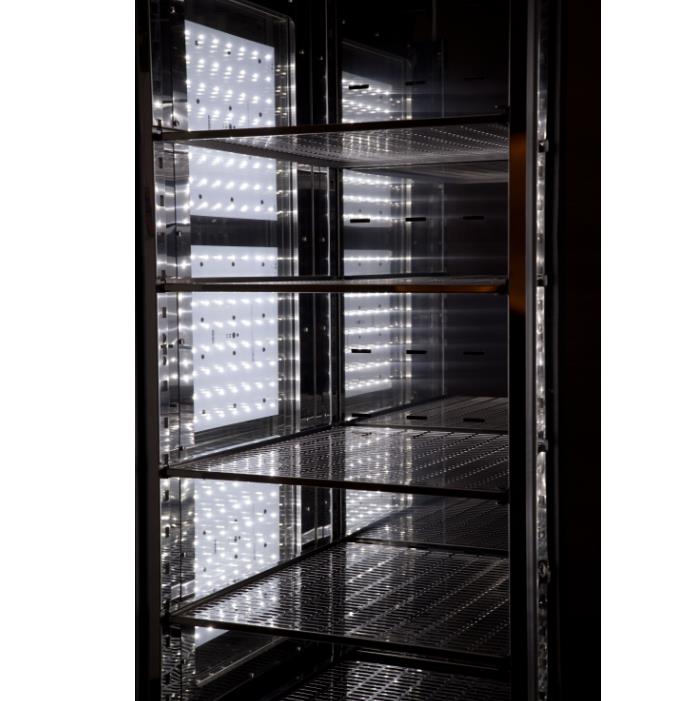

Umiejscowienie źródeł światła w fitotronie:

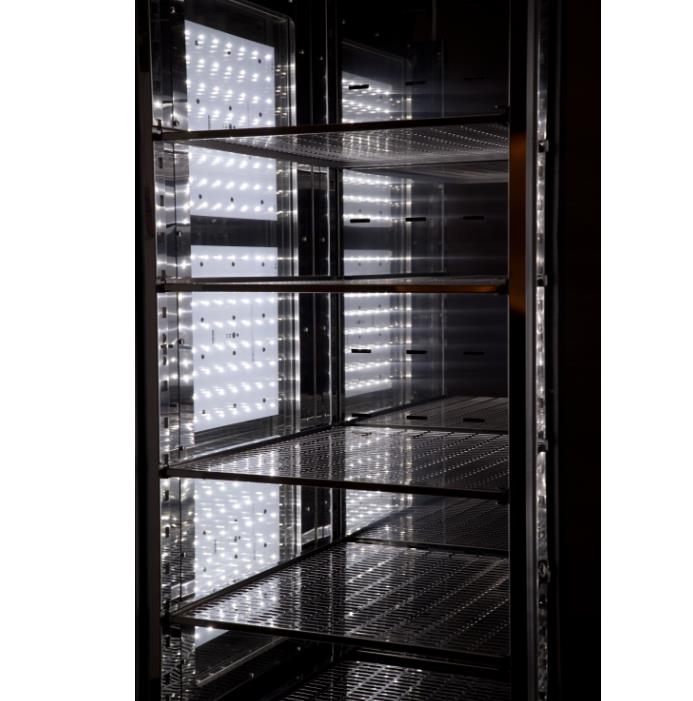

Nasze komory fitotronowe zaprojektowane są w taki sposób, że możliwe jest stosowanie dowolnego rozmieszczenia źródeł światła.
Możliwe są następujące kombinacje umiejscowienia paneli świetlnych:

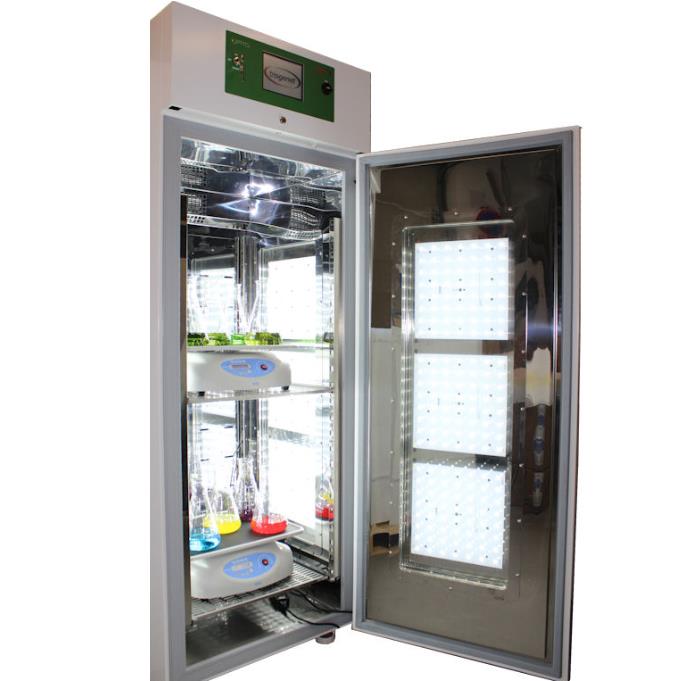

Źródła światła znajdujące się w bokach lub w drzwiach komory hodowlanej osłonięte są dwuwarstwową, zespoloną szybą wykonaną ze szkła. Rozwiązanie to pozwalana idealne zachowanie parametrów temperaturowych urządzenia dzięki małej przenikalności cieplnej i zachowaniu ciągłości izolacji.
Utrzymanie wilgotności w fitotronie:
Dla komór w wersji FITO ALGAE układ nawilżania jest wyposażeniem opcjonalnym ze względu na prowadzeni hodowli w roztworach wodnych w osłoniętych naczyniach. Komory fitotronowe FITO ALGAE wyposażone są standardowo w układ wyświetlania i rejestracji wilgotności względnej RH.

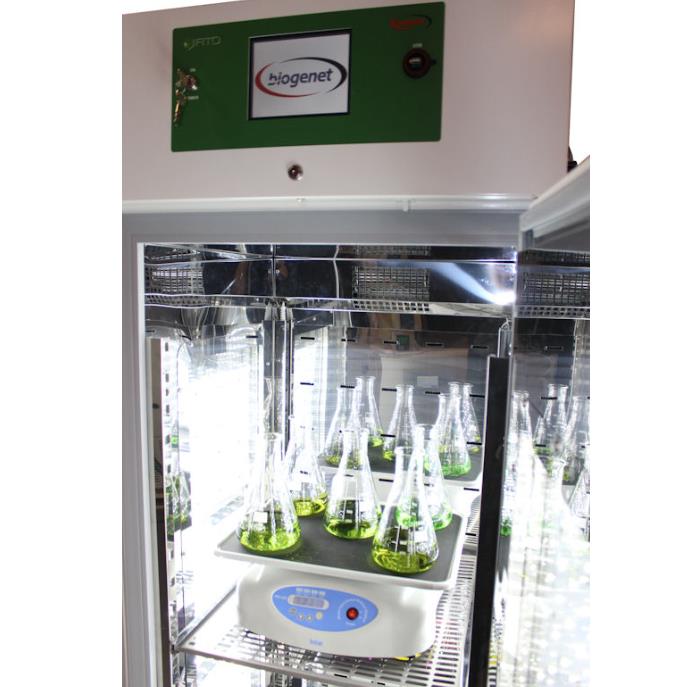

Powierzchnia hodowlana i wytrząsanie w fitotronie:

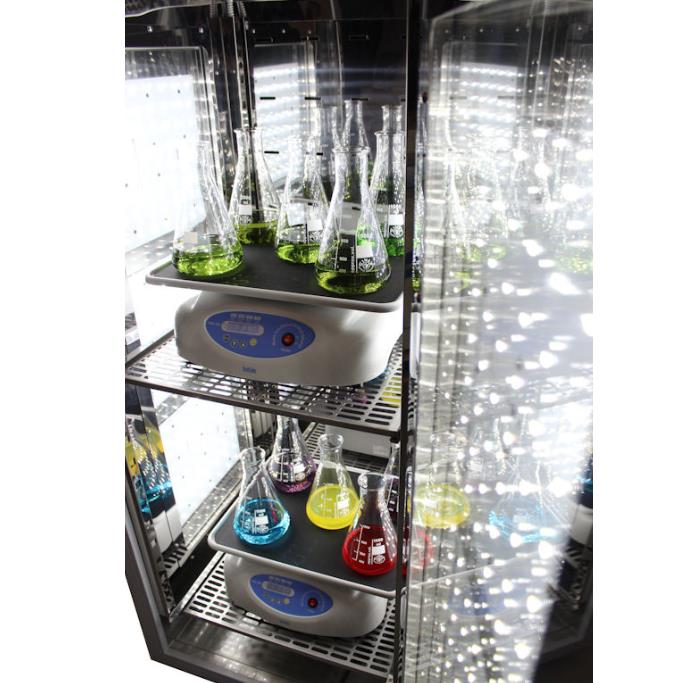

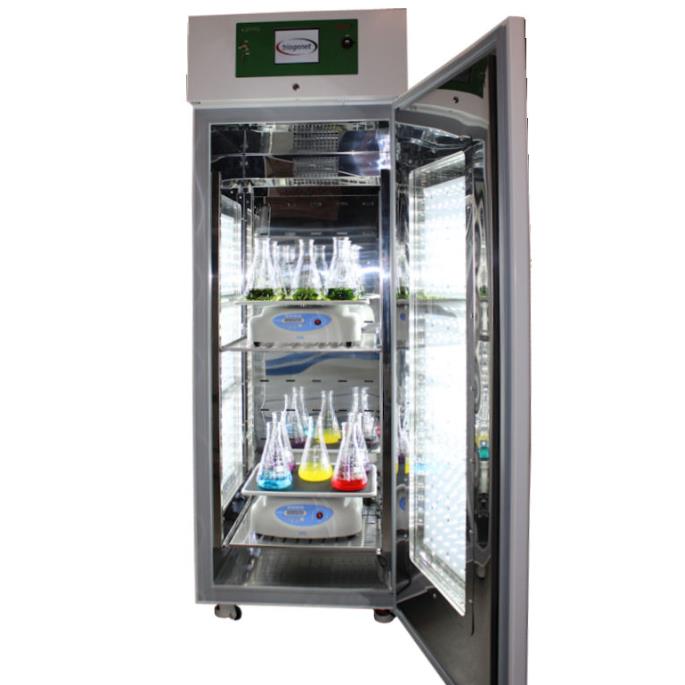

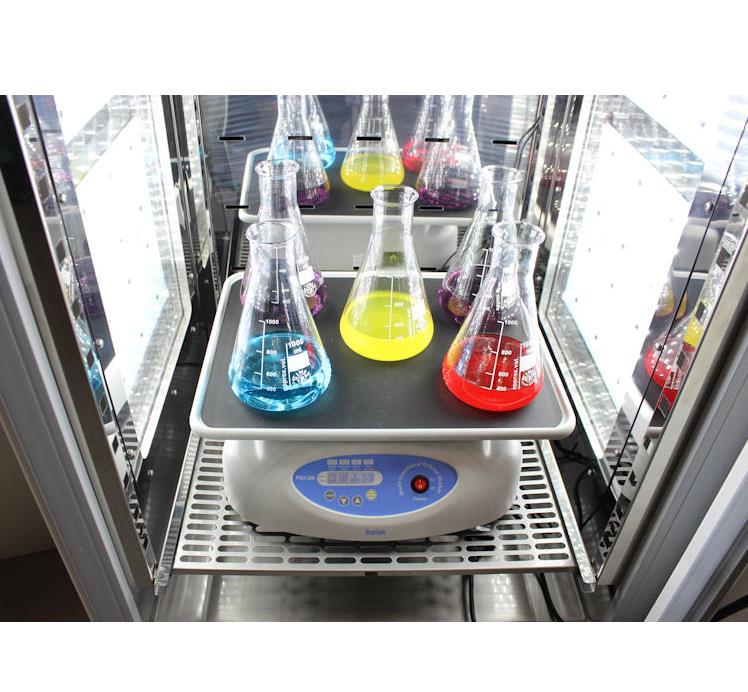

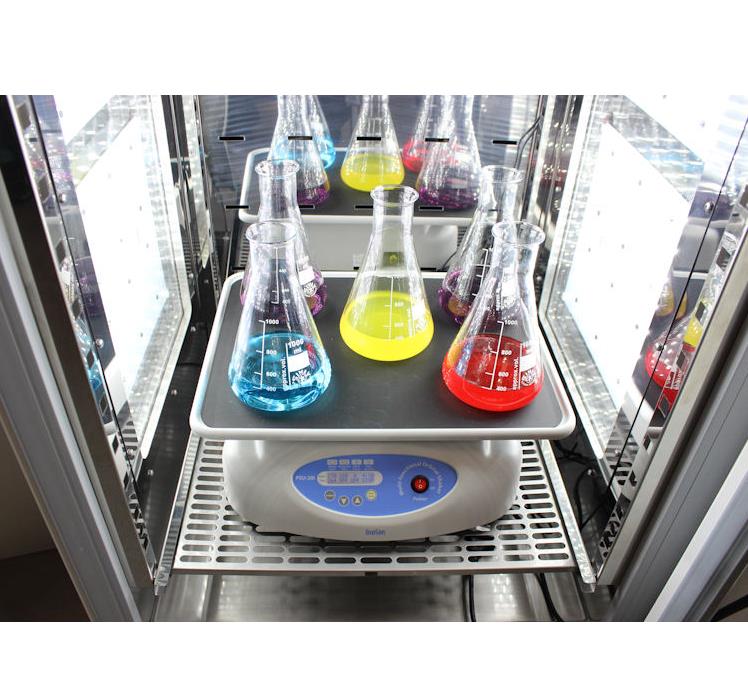

W zależności od zastosowanych źródeł światła oraz ich umiejscowienia możliwe jest umieszczenie od 1 półki hodowlanej do 4 półek. Na każdej półce hodowlanej może być zainstalowana wytrząsarka orbitalna.
Komora hodowlana wyposażona jest w gniazda zasilające wytrząsarki bezpiecznym napięciem 12V. Dzięki dużej wysokości komory hodowlanej 150 cm możliwe jest bardzo optymalne wykorzystanie wysokości i zapewnienie odpowiednich odległości pomiędzy półkami hodowlanymi a co za tym idzie hodowlami.
Zastosowane wytrząsarki w zależności od pojemności komory hodowlanej pozwalają na hodowle w butelkach lub kolbach o pojemności od 100 ml do 2000 ml.
Wytrząsarki do umieszczania hodowli mogą posiadać różnego rodzaju platformy od uniwersalnych wyposażonych w regulowane uchwyty po specjalizowane platformy z uchwytami na konkretne pojemności naczyń hodowlanych.

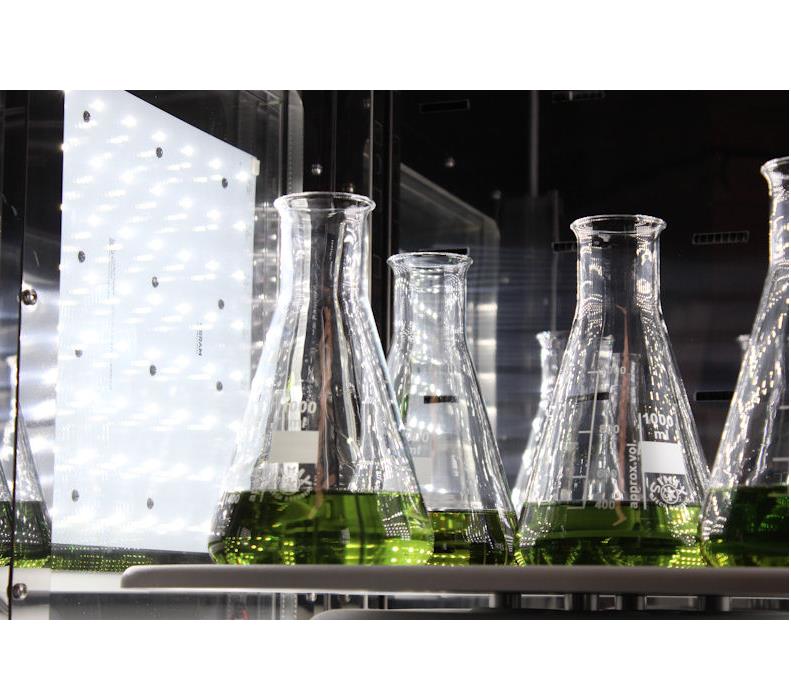

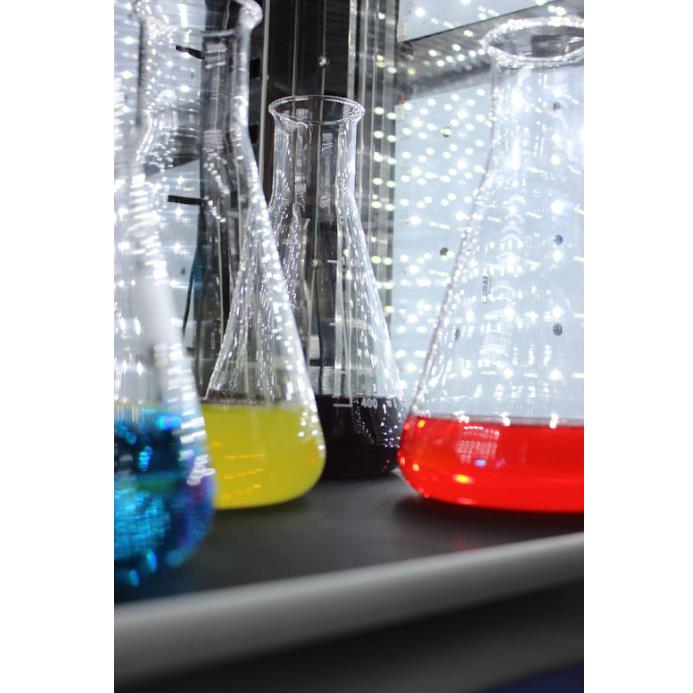

Źródła światła w fitotronie:
Stosowane przez nas źródła światła są unikalnymi rozwiązaniami zaprojektowanymi przez nas dla potrzeb hodowli roślin i kultur wodnych . Stosowane w oferowanych źródłach światła diody LED zostały wyselekcjonowane pod względem długości fal tak aby jak najlepiej odwzorowywały naturalne zapotrzebowanie hodowli na światło słoneczne. Panele świetlne produkowane są w Polsce wg. naszych szczegółowych wytycznych. Zastosowane w źródłach diody LED pochodzą od najlepszych na rynku dostawców źródeł półprzewodnikowych czyli firm CREE, OSRAM, Edison. Oferowane przez nas panele do hodowli posiadają gwarantowany czas świecenia 30 000 godzin przy maksymalnych parametrach jasności. Czas ten jest jeszcze dłuższy dla pracy przy obniżonych jasnościach.
Dobór źródeł światła, które mają być zastosowane w komorach do hodowli roślin i kultur wodnych uzależniony jest od indywidualnych potrzeb. W szczególności zależnie od wymaganego natężenia promieniowania PAR oraz możliwości regulacji długości fal stosowane są różne źródła. Jeśli kryterium zakupu jest cena, urządzenia mogą być wyposażone w układy oświetlenia z diodami o barwie białej.
Komory hodowlane mogą być wyposażone w dodatkowe źródła światła w zakresie promieniowania UV. Dostępne są półki z lampami jarzeniowymi dla trzech typów promieniowania UV czyli UVA, UVB oraz UVC. Źródło z promieniowaniem UVC nie jest wykorzystywane do hodowli, natomiast ma zastosowanie do sterylizacji komory hodowlanej.
Wersje oświetlenia – ustalane indywidualnie do potrzeb hodowli w fitotronie:

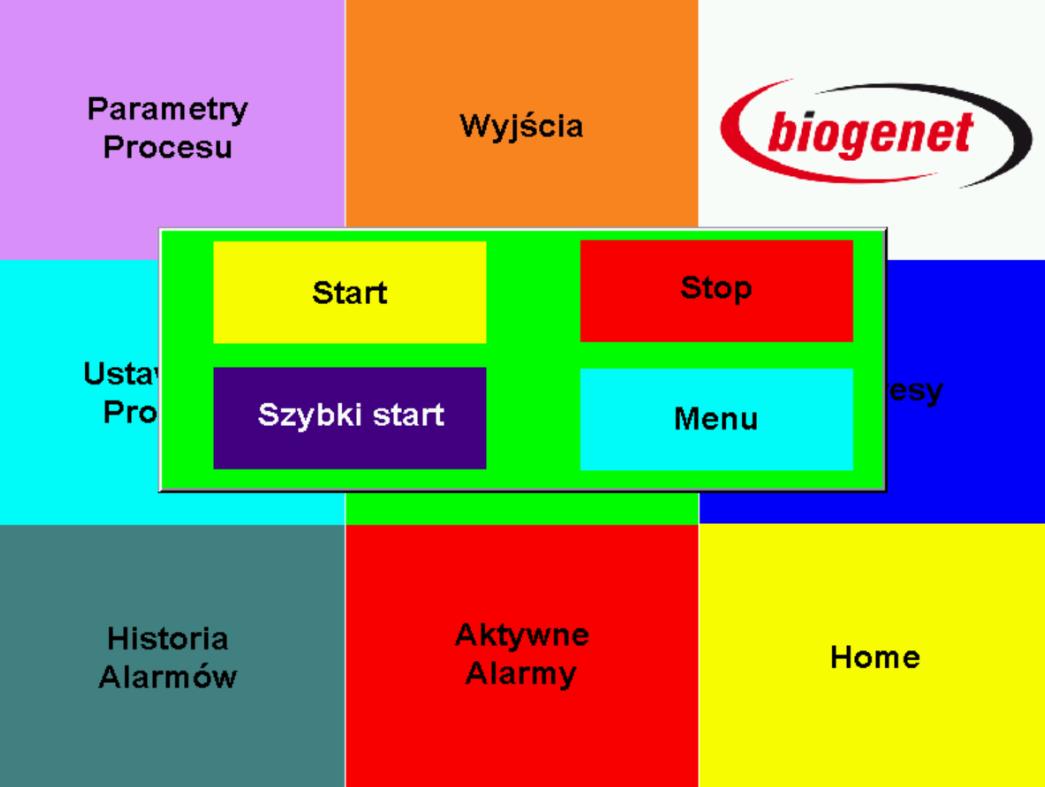

Oprogramowanie sterujące w fitotronie:
Komory fitotronowe serii FITO wyposażone są w najnowocześniejsze oprogramowanie sterujące ich pracą. Sterowanie komór fitotronu odbywa się w pełni automatycznie dzięki wydajnemu sterownikowi PLC. Programowanie parametrów eksperymentu może odbywać się dwojako dzięki dwóm trybom pracy oprogramowania.
Tryb podstawowy. Dzięki temu trybowi operator ma możliwość bardzo szybkiego rozpoczęcia eksperymentu. W tym trybie należy podać tylko podstawowe dane takie jak czasy trwania dnia i nocy, temperaturę dla dnia i nocy oraz wartości RH i natężenia światła. Wszystkie parametry wpisywane są na jednym ekranie i po kliknięciu START możemy rozpocząć hodowlę.
Tryb zaawansowany. Dzięki trybowi zaawansowanemu operator ma możliwość dokładnego zaprogramowania parametrów hodowli z dokładnością dochodzącą nawet do minuty. Operator może wprowadzić 10 kroków opisujących wszystkie parametry (temperaturę, wilgotność , natężenie oświetlenia dla każdego kanału świetlnego niezależnie). Po wprowadzeniu indywidualnych kroków można z nich budować programy zwane recepturami. Każda z receptur może zawierać do 100 kroków następujących po sobie. Dzięki wbudowanemu interfejsowi USB każda z receptur może być zapisana na zewnętrznym nośniku danych. Ilość receptur jest nieograniczona i zależy tylko od pojemności nośnika.
Dzięki zastosowaniu receptur operator ma możliwość bardzo dokładnego odwzorowania zjawisk naturalnych w postaci zarówno wolnych jak i szybkich zmian temperatury, zmian wilgotności następujących nad ranem lub w południe. Dzięki recepturom operator może symulować inne widmo światła w kolejnych fazach dnia tak jak dziej się to w warunkach naturalnych.
W celu ułatwienia budowania szczegółowych receptur wraz z urządzeniem dostarczamy oprogramowanie umożliwiające opracowywanie ich na komputerze PC wyposażonym w arkusz MS Excel. Opracowane na komputerze receptury po prostu można wprowadzić do komory fitotronowej i rozpocząć eksperyment wg idealnie zadanych parametrów.
Oprogramowanie zabezpieczone jest przez niepowołanym dostępem za pomocą systemu haseł umożliwiających ograniczenie dostępu do funkcji urządzenia. Istnieją trzy poziomy zabezpieczeń przeznaczone dla operatora, użytkownika zaawansowanego oraz serwisu.
Najważniejsze cechy oprogramowania:
Oświetlenie:
Temperatura:
Wilgotność:
Akwizycja danych:
Sterowanie:
System alarmowy w fitotronie:
Wbudowany w urządzenie system alarmowy pozwala na identyfikacje wszystkich ewentualnych problemów z pracą fitotronu. System alarmów temperatury posiada podwójne zabezpieczenie. Pierwszy alarm jest alarmem kroczącym i śledzącym zaprogramowane zmiany temperatury. Alarm kroczący pozwala na sygnalizację przekroczenia nastawionego przez użytkownika korytarza temperaturowego poczynając już od +/-0,5°C. Drugim zabezpieczeniem alarmowym jest alarm bezwzględny w którym użytkownik ustawia maksymalne wartości parametrów których pod żadnym pozorem urządzenie nie może przekroczyć. Alarm bezwzględny jest mechanizmem ochrony hodowli przed przegrzaniem lub przechłodzeniem.
Pozostałe alarmy umożliwiają sygnalizację nieprawidłowego poziomu wilgotności, nieprawidłowego zasilania zbiornika na wodę, braku zasilania.
System sygnalizacji braku zasilania pozwala na zdefiniowanie zachowania fitotronu po powrocie zasilania. Możemy wybrać czy urządzenie będzie kontynuowało pracę od momentu zatrzymania lub od momentu powrotu zasilania. Możemy również zdefiniować zatrzymanie eksperymentu.
System alarmowy umożliwia wysyłanie wiadomości email do zaprogramowanych użytkowników z informacją i stanie urządzenia w przypadku wystąpienia sytuacji alarmowej. System alarmowy można rozszerzyć o opcjonalne powiadamianie za pomocą wiadomości SMS.
Komunikacja i oprogramowanie zewnętrzne:
Komory serii FITO wyposażone są w szereg złącz i technologii komunikacji:
Każda z komór fitotronu może być opcjonalnie wyposażona w technologię WiFi umożliwiającą podłączenie się za pomocą dowolnego urządzenia sieci bezprzewodowej. Wraz z komorą dostarczane jest oprogramowanie do zdalnej komunikacji i nadzoru dostosowane do systemu Windows, Android oraz iOS. W zestawie znajduje się również oprogramowanie do komputera PC do zdalnej rejestracji wszystkich parametrów pracy komory niezależnie od jej wbudowanego systemu rejestracji. Użytkownik posiada dwa niezależne sposoby rejestracji parametrów do wyboru. Dane zgromadzone w urządzeniu jak również dane zgromadzone zdalnie można odczytać w dowolnym arkuszu kalkulacyjnym np. MS Excel i dokonać obróbki wg własnych potrzeb.
Wszystkie komory serii FITO można podłączyć do jednego centralnego systemu zarządzania za pomocą sieci przewodowej Ethernet lub bezprzewodowej WiFi, wykorzystując posiadaną infrastrukturę sieciową.
Każda z komór posiada również w zestawie oprogramowanie na komputer PC wyposażony w arkusz kalkulacyjny do zewnętrznego tworzenia receptur, które następnie możemy załadować do urządzenia.
Opcje:
Specyfikacja:
MODEL | FITO300 ALGAE | FITO700 ALGAE | FITO1400 ALGAE |
Budowa | |||
Sterowanie | mikroprocesor | ||
Wyświetlacz | dotykowy, kolorowy LCD o przekątnej 7 cali | ||
Wyświetlane informacje | temperatura pracy, temperatura zadana, temperatura otoczenia, wilgotność, punkt rosy, jasność dla każdego z wbudowanych kanałów świetlnych w % lub W/m2 lub µmol/s-1/m2, czas i data, etap cyklu eksperymentu – dzień/noc |
||
Rejestrowane informacje |
temperatura pracy, |
||
Miejsce rejestracji | wbudowana pamięć sterowania, karta SD, zdalny komputer PC | ||
System alarmów | alarm kroczący, alarm bezwzględny | ||
Złącza i systemy komunikacji | 2 x USB, 1 x ETH, WiFi - opcja |
||
Oświetlenie | |||
Rodzaj oświetlenia | półkowe, boczne, łączone | ||
Podstawowe źródła światła | panele DW – 2 kanały świetlne. Zakres temp. barwowych 2700 do 5000K natężenie > 380 umol/s-1/m2, panele RBWL(W+C) + Deep Red + FarRed + Green + UV) – 8 kanałów świetlnych z możliwością sterowania każdej barwy światła niezależnie. Składowe świetlne o zakresach 395-400, 430-450, 520-530, 630-650, 710-740 nm oraz 2700K i 6500K – natężenie > 800 umol/s-1/m2 |
||
Dodatkowe źródła światła | światło UVA, UVB, UVC – możliwość stosowania dowolnych rodzajów oświetlenia UV sterowanego z poziomu sterownika komory z możliwością pracy z fotoperiodem | ||
Obieg powietrza | wymuszony ze zmienną prędkością przepływu z duktem prowadzącym | ||
System chłodniczy | jednokompresorowy, kompresory hermetyczne, czynnik chłodniczy bezfreonowy | ||
Materiał komory hodowlanej | polerowana, lustrzana stal nierdzewna | ||
Półki - ilość standardowa | 2 oświetleniowe / 2 hodowlane | ||
Półki - ilość maksymalna | 3 oświetleniowe / 3 hodowlane dla wersji oświetlenia półkowego, 3 dla wersji oświetlenia bocznego |
||
Parametry | |||
Standardowy zakres pracy | +4 do +40°C dla obu trybów pracy (oświetlenie włączone lub wyłączone) | ||
Rozszerzony zakres pracy | Niedostępny ze względu na zakres pracy wytrząsarek | ||
Wahanie temperatury | +/- 0,2°C dla temp. 20°C, +/- 0,7°C dla temp. 0°C |
||
Jednorodność temperatury | +/- 2,5°C | ||
Wilgotność (zakres) | tylko wyświetlanie i rejestracja. Możliwość opcjonalnej instalacji | ||
Maksymalne parametry świetlne | powyżej 2000 µmol/s-1/m2 dla wersji z oświetleniem łączonym | ||
Wymiary | |||
Wymiary zewnętrzne maksymalne [cm] | 600 x 760 x 1990 | 800 x 920 x 1990 | 1520 x 920 x 1990 |
Wymiary wewnętrzne [cm] | 400 x 495 x 1485 | 600 x 605 x 1505 | 1320 x 605 x 1505 |
Model wytrząsarki | PSU-10i | PSU-20i | PSU-20i |
Parametry zasilania | |||
Napięcie | 230 V / 50 Hz | ||
Prąd maksymalny | 20 A | ||
Zużycie energii | od 4 kWh na 24 h - zależnie od ilości i typu źródeł światła | ||
Parametry hydrauliczne | |||
Odpływ | odpływ skroplin do kanalizacji - dla systemu zasilania wodą miejską lub zbiornik |
