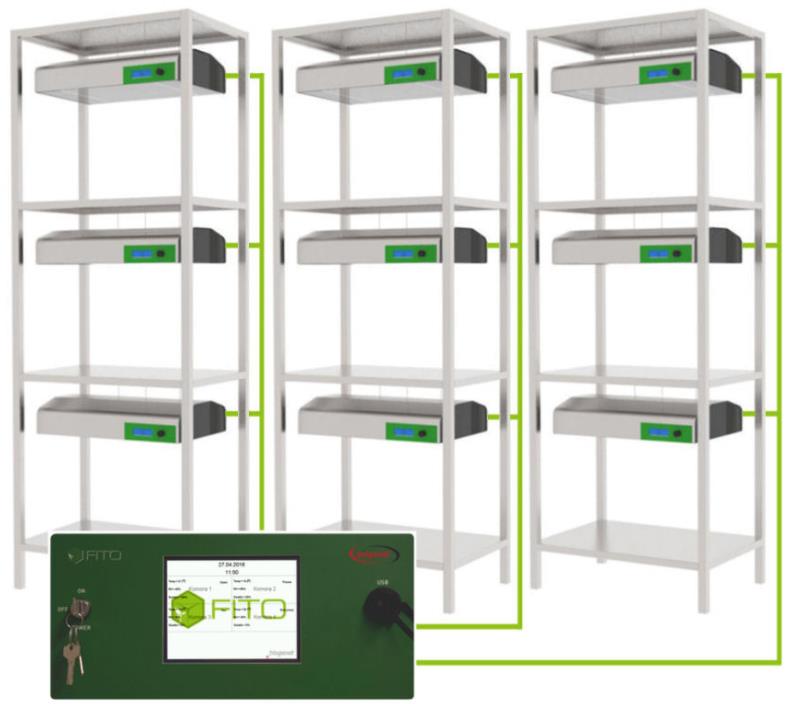

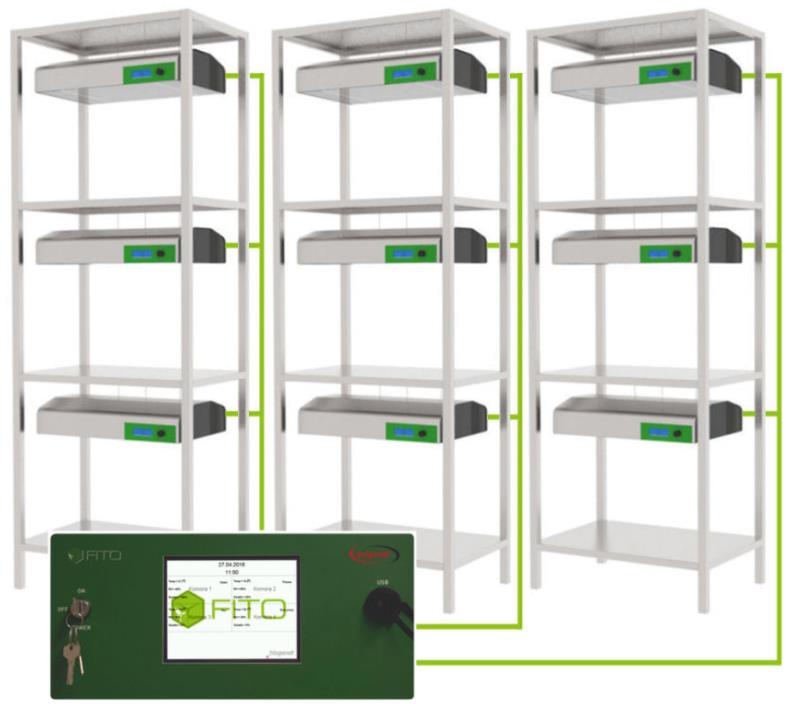

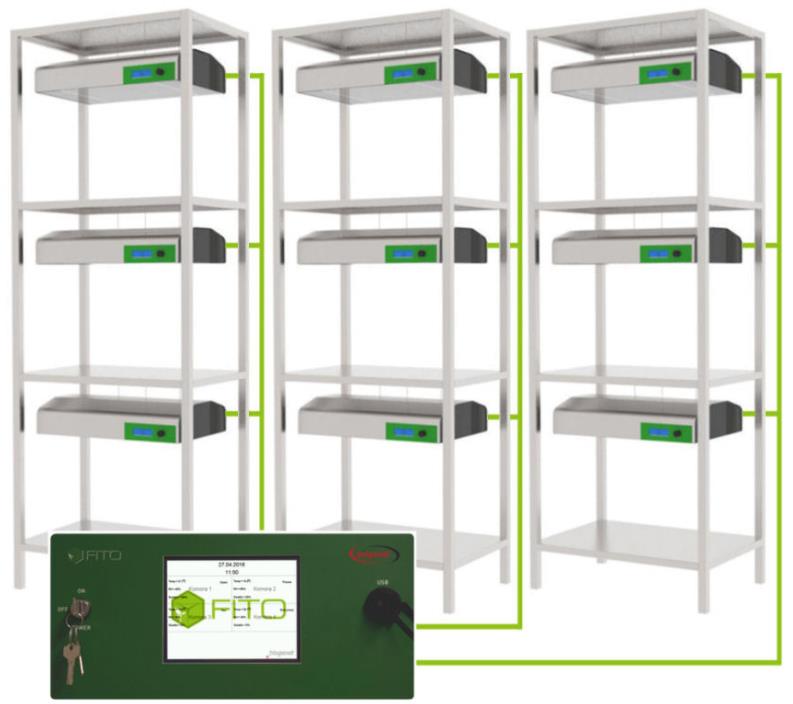

Jeśli posiadacie pomieszczenie w którym chcielibyście urządzić pomieszczenie hodowlane z pomocą przychodzi seria urządzeń walk-in FITO MULTI R. Każda z komora hodowlana zapewnia utrzymanie zadanych warunków klimatycznych tj. temperatura i wilgotność w całym pomieszczeniu. Wewnątrz pomieszczenia hodowlanego umieszczone są regały fitotronowe. Ilość i rodzaj regałów uzależniony jest od potrzeb hodowlanych oraz budżetu. Komora wielkogabarytowa wraz ze wszystkimi regałami oraz systemami dodatkowymi zarządzana jest z jednego centralnego panelu kontrolnego.
Komora wielkogabarytowa może być nastawiona na własne parametry pracy (temperatura i poziom wilgotności) natomiast każdy z pracujących wewnątrz regałów hodowlanych może wykonywać różne cykle oświetleniowe (indywidualne cykle dzień/noc, indywidualne charakterystyki widmowe i natężenia oświetlenia).
Budowa komór:
Pomieszczenie hodowlane wykonywane jest na bazie warstwowych płyt z izolacją poliuretanową od dużej izolacyjności. W zależności od wymagań, komory mogą być wykonywane z płyt z powierzchnią z blachy ocynkowanej i malowanej lub z blachy ze stali nierdzewnej.
Komora wielkogabarytowa posiada co najmniej pojedyncze drzwi chłodnicze z wizjerem. Drzwi wyposażone są w system bezpieczeństwa pozwalający na opuszczenie pomieszczenia przez osobę będącą wewnątrz. W zależności od potrzeb komora może posiadać izolowaną podłogę dodatkowo poprawiającą parametry temperaturowe i użytkowe.
System chłodniczy komory to tzw. agregat chłodniczy typu split. Jednostka wytwarzająca chłód czyli kompresor znajduje się na zewnątrz pomieszczenia lub na zewnątrz budynku w którym zainstalowana jest komora. Wewnątrz komory hodowlanej znajduje się druga część układu chłodniczego czyli chłodnica pojedyncza lub wielokrotna. Dobór chłodnicy oraz moc agregatu jest uzależniona od wielkości całkowitej komory hodowlanej oraz od ilości i mocy zainstalowanego w komorze oświetlenia hodowlanego.
W komorze wielkogabarytowej zastosowane są również elementy grzejne oraz system kontrolowanego obiegu powietrza, który zapewnia wysoką jednorodność utrzymywanych parametrów.
Komory wyposażone są również w systemu czerpania świeżego powietrza w zależności od stężenia CO2 wewnątrz komory. System ten zabezpiecza przed skutkami przebywania osób w potencjalnie groźnej dla zdrowia lub życia atmosferze.
Sterownik centralny:

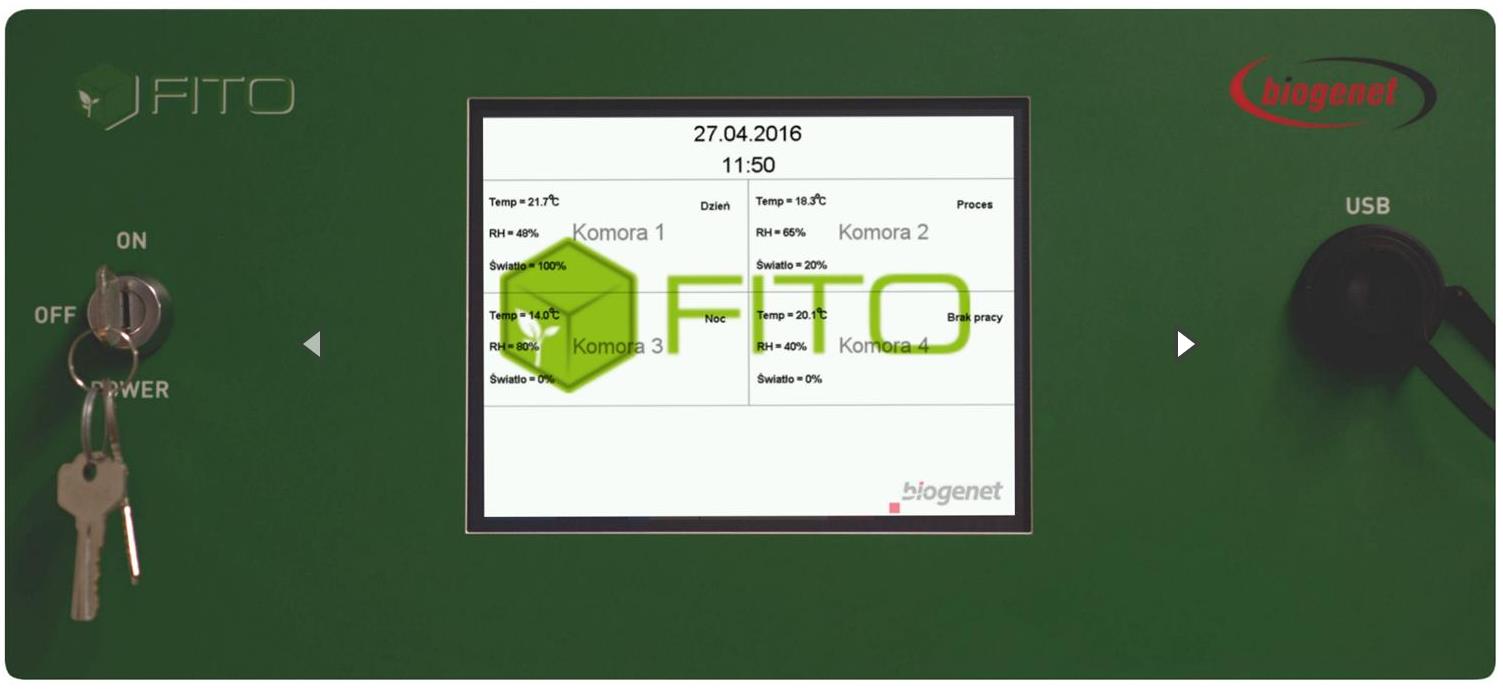

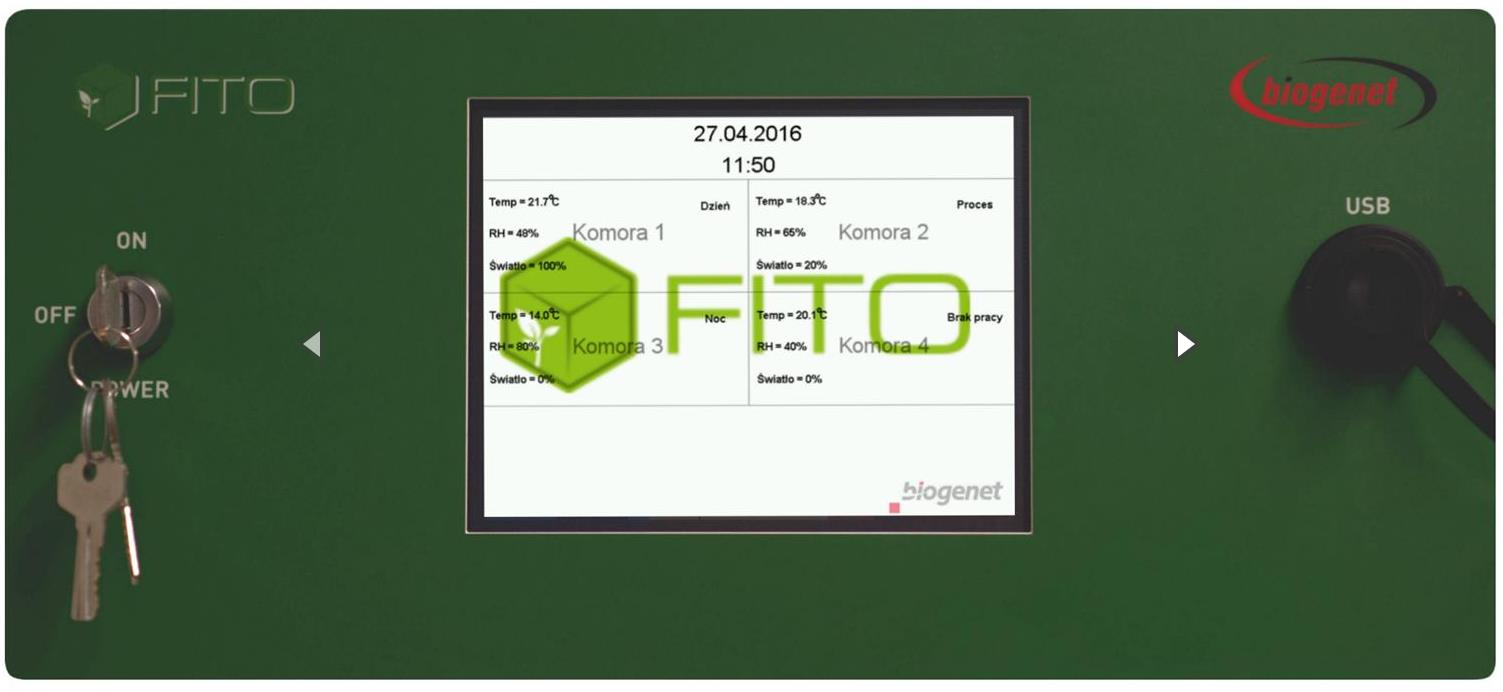

System FITO MULTI R wyposażony jest w profesjonalny sterownik mikroprocesorowy wyposażony w duży 7 calowy kolorowy wyświetlacz LCD z podświetleniem diodowym.
Umiejscowienie sterownika jest zależne od wyboru przez użytkownika. Ekran sterownika może być umieszczony w wybranym miejscu na zewnątrz pomieszczenia w którym znajduje się komora hodowlana. Użytkownicy systemu mają również dostęp do nastaw systemu za pomocą dodatkowych tabletów z systemem Android lub za pomocą komputerów PC z dowolnego miejsca w którym dostępny jest zasięg sieci Ethernet lub WiFi.
Zakres pracy:
W zależności od wyboru użytkownika komory do hodowli roślin mogą pracować w szerokim zakresie temperatur. W wykonaniu standardowym zakres temperaturowy niezależnie od tego czy oświetlenie jest włączone czy też wyłączone wynosi +4°C do +40°C.
Jeśli do założonych eksperymentów niezbędne są temperatury ujemne nasze urządzenia również umożliwiają ich osiągnięcie. Wyposażenie komory do hodowli roślin w rozszerzony zakres temperaturowy umożliwia eksperymenty w zakresie temperatur od -10°C do +40°C niezależnie od stanu włączenia oświetlenia.
Umiejscowienie źródeł światła:
Nasze komory wielkogabarytowe zaprojektowane są w taki sposób, że możliwe jest stosowanie dowolnego rozmieszczenia źródeł światła.
Możliwe są następujące kombinacje umiejscowienia paneli świetlnych:
Utrzymanie wilgotności:
Komory serii FITO MULTI R wyposażone są we wbudowany układ nawilżania za pomocą ultradźwiękowego generatora pary lub systemu zamgławiania (w zależności od wielkości komory hodowlanej). Wydajność systemów pozwala na osiągniecie wilgotności względnej w komorze powyżej 90% RH.
System nawilżania wymaga podłączenia do instalacji wodociągowej. Woda jest dozowana automatycznie w miarę zapotrzebowania. Układ podłączany do instalacji wodociągowej może być wyposażony w dodatkowy układ oczyszczający w postaci filtrów odwróconej osmozy.
Powierzchnia hodowlana:

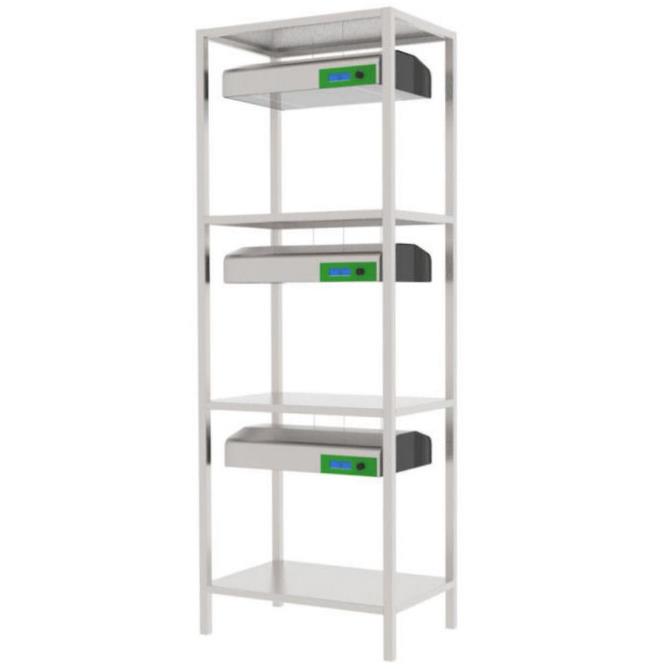

Powierzchnia hodowlana komory uzależniona jest ściśle od rozmiarów pomieszczenia w którym zbudowana jest komora hodowlana oraz od rodzaju zastosowanych regałów hodowlanych. Więcej informacji na temat typów regałów hodowlanych znajduje się w katalogu - regały do hodowli roślin FITO R.
Oprogramowanie sterujące:
Komory wielkogabarytowe wykorzystują sterowanie zgodne z systemem FITO MULTI. Sterowanie komór odbywa się w pełni automatycznie dzięki wydajnym sterownikom PLC.

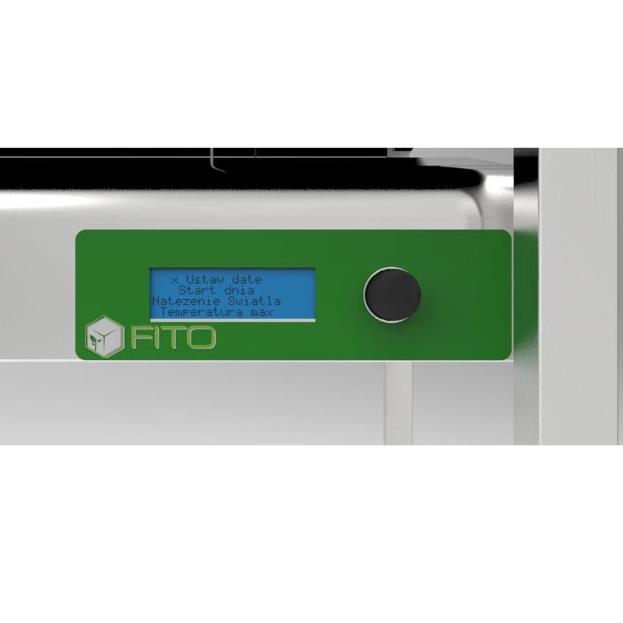

Komora hodowlana programowana jest zgodnie z wymaganiami użytkownika. Regały hodowlane programowane są indywidualnie lub zbiorczo dzięki możliwościom systemu FITO MULTI. Po zaprogramowaniu każdy z regałów systemu wykonuje swój program hodowlany niezależnie. Nawet w przypadku braku komunikacji ze sterownikiem centralnym program hodowlany jest kontynuowany.
Programowanie parametrów eksperymentu dla każdego z regałów hodowlanych indywidualnie może odbywać się dwojako dzięki dwóm trybom pracy oprogramowania.
Tryb podstawowy. Dzięki temu trybowi operator ma możliwość bardzo szybkiego rozpoczęcia eksperymentu. W tym trybie należy podać tylko podstawowe dane takie jak czasy trwania dnia i nocy, temperaturę dla dnia i nocy oraz wartości RH i natężenia światła. Wszystkie parametry wpisywane są na jednym ekranie i po kliknięciu START możemy rozpocząć hodowlę.
Tryb zaawansowany. Dzięki trybowi zaawansowanemu operator ma możliwość dokładnego zaprogramowania parametrów hodowli z dokładnością dochodzącą nawet do minuty. Operator może wprowadzić 10 kroków opisujących wszystkie parametry (temperaturę, wilgotność , natężenie oświetlenia dla każdego kanału świetlnego niezależnie). Po wprowadzeniu indywidualnych kroków można z nich budować programy zwane recepturami. Każda z receptur może zawierać do 100 kroków następujących po sobie. Dzięki wbudowanemu interfejsowi USB każda z receptur może być zapisana na zewnętrznym nośniku danych. Ilość receptur jest nieograniczona i zależy tylko od pojemności nośnika.
Dzięki zastosowaniu receptur operator ma możliwość bardzo dokładnego odwzorowania zjawisk naturalnych w postaci zarówno wolnych jak i szybkich zmian temperatury, zmian wilgotności następujących nad ranem lub w południe. Dzięki recepturom operator może symulować inne widmo światła w kolejnych fazach dnia tak jak dziej się to w warunkach naturalnych.
W celu ułatwienia budowania szczegółowych receptur wraz z urządzeniem dostarczamy oprogramowanie umożliwiające opracowywanie ich na komputerze PC wyposażonym w arkusz MS Excel. Opracowane na komputerze receptury po prostu można wprowadzić do komory fitotronowej i rozpocząć eksperyment wg idealnie zadanych parametrów.
Oprogramowanie zabezpieczone jest przez niepowołanym dostępem za pomocą systemu haseł umożliwiających ograniczenie dostępu do funkcji urządzenia. Istnieją trzy poziomy zabezpieczeń przeznaczone dla operatorów, użytkownika zaawansowanego oraz serwisu.
Najważniejsze cechy oprogramowania:
Oświetlenie:
Temperatura:
Wilgotność:
Akwizycja danych:
Sterowanie:
System alarmowy:
Wbudowany w każdą komorę walk-in FITO MULTI R system alarmowy pozwala na identyfikacje wszystkich ewentualnych problemów z jej pracą. System alarmów temperatury posiada podwójne zabezpieczenie. Pierwszy alarm jest alarmem kroczącym i śledzącym zaprogramowane zmiany temperatury. Alarm kroczący pozwala na sygnalizację przekroczenia nastawionego przez użytkownika korytarza temperaturowego poczynając już od +/-0,5°C. Drugim zabezpieczeniem alarmowym jest alarm bezwzględny w którym użytkownik ustawia maksymalne wartości parametrów których pod żadnym pozorem urządzenie nie może przekroczyć. Alarm bezwzględny jest mechanizmem ochrony hodowli przed przegrzaniem lub przechłodzeniem.
Pozostałe alarmy umożliwiają sygnalizację nieprawidłowego poziomu wilgotności, nieprawidłowego zasilania zbiornika na wodę, braku zasilania.
System sygnalizacji braku zasilania pozwala na zdefiniowanie zachowania fitotronu po powrocie zasilania. Możemy wybrać czy urządzenie będzie kontynuowało pracę od momentu zatrzymania lub od momentu powrotu zasilania. Możemy również zdefiniować zatrzymanie eksperymentu.
System alarmowy umożliwia wysyłanie wiadomości email do zaprogramowanych użytkowników z informacją i stanie urządzenia w przypadku wystąpienia sytuacji alarmowej. System alarmowy można rozszerzyć o opcjonalne powiadamianie za pomocą wiadomości SMS.
Komunikacja i oprogramowanie zewnętrzne
Komora FITO MULTI R wyposażona jest w szereg złącz i technologii komunikacji dla sterownika centralnego.
Każda komora hodowlana wyposażona jest w technologię WiFi umożliwiającą podłączenie się za pomocą dowolnego urządzenia sieci bezprzewodowej. Wraz z komorą dostarczane jest oprogramowanie do zdalnej komunikacji i nadzoru dostosowane do systemu Windows, Android oraz iOS. W zestawie znajduje się również oprogramowanie do komputera PC do zdalnej rejestracji wszystkich parametrów pracy systemu niezależnie od jego wbudowanego systemu rejestracji. Użytkownik posiada dwa niezależne sposoby rejestracji parametrów do wyboru. Dane zgromadzone w systemie jak również dane zgromadzone zdalnie można odczytać w dowolnym arkuszu kalkulacyjnym np. MS Excel i dokonać obróbki wg własnych potrzeb.
Każda komora posiada w zestawie oprogramowanie na komputer PC wyposażony w arkusz kalkulacyjny do zewnętrznego tworzenia receptur, które następnie możemy załadować do urządzenia.
Specyfikacja:
|
System FITO MULTI R |
|||||
Ilość komór hodowlanych |
Do 16 niezależnych regałów hodowlanych |
|||||
Sterowanie |
Centralny mikroprocesor + mikroprocesory w każdym z regałów hodowlanych |
|||||
Wyświetlacz |
Centralny dotykowy, kolorowy LCD o przekątnej 7 cali |
|||||
|
Sterowanie komory hodowlanej |
|||||
Wyświetlane informacje dla komory |
Temperatura pracy |
|||||
Sterowanie dla każdego regału hodowlanego niezależnie | ||||||
Wyświetlane informacje dla każdego regału |
Jasność dla każdego z wbudowanych kanałów świetlnych w % lub W/m2 lub µmol/s-1/m2 |
|||||
Rejestrowane informacje dla każdego regału |
Temperatura pracy |
|||||
Miejsce rejestracji |
Wbudowana pamięć sterownika centralnego, karta SD, zdalny komputer PC |
|||||
System alarmów |
Alarm kroczący, alarm bezwzględny |
|||||
Dostępne regały hodowlane |
FITO R LED wersja MULTI - wszystkie dostępne rozmiary |
Wyposażenie opcjonalne:
|
