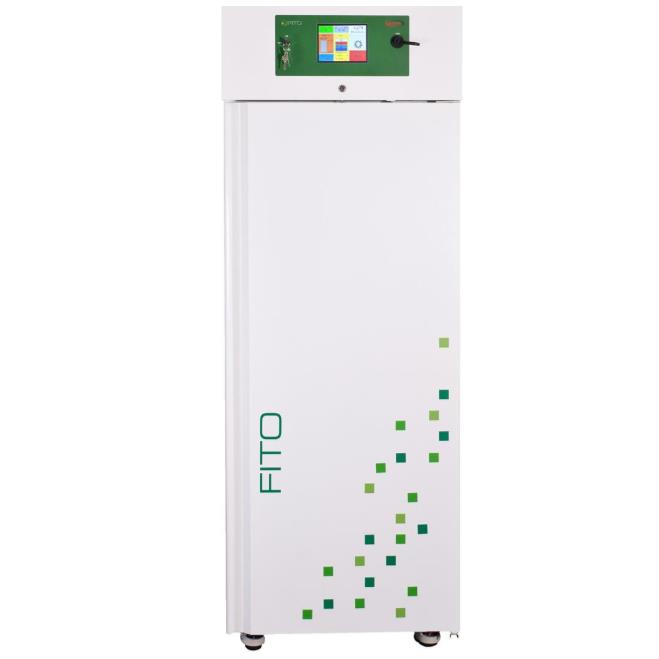

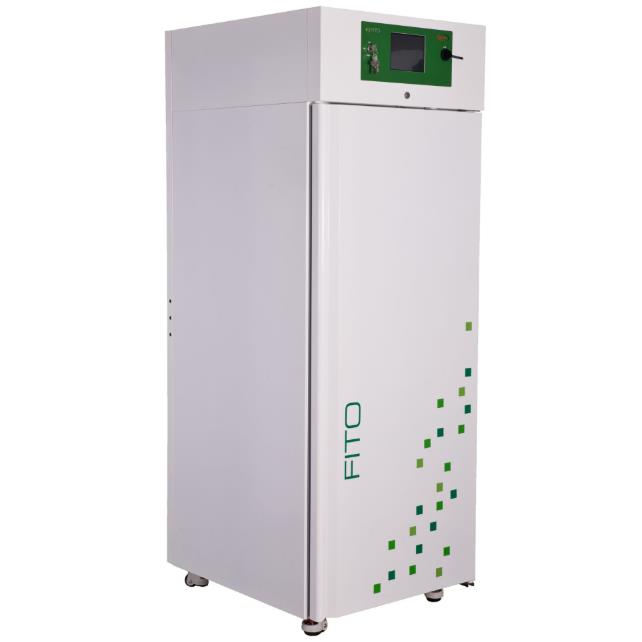

Komory do hodowli roślin serii FITO są najbardziej zaawansowanymi technologicznie urządzeniami służącymi celom badawczym dla wszystkich zajmujących się badaniami zachowania i rozwoju roślin.
Komory do hodowli roślin popularnie zwane fitotronami produkowane są przez firmę Biogenet według indywidualnych potrzeb klienta.

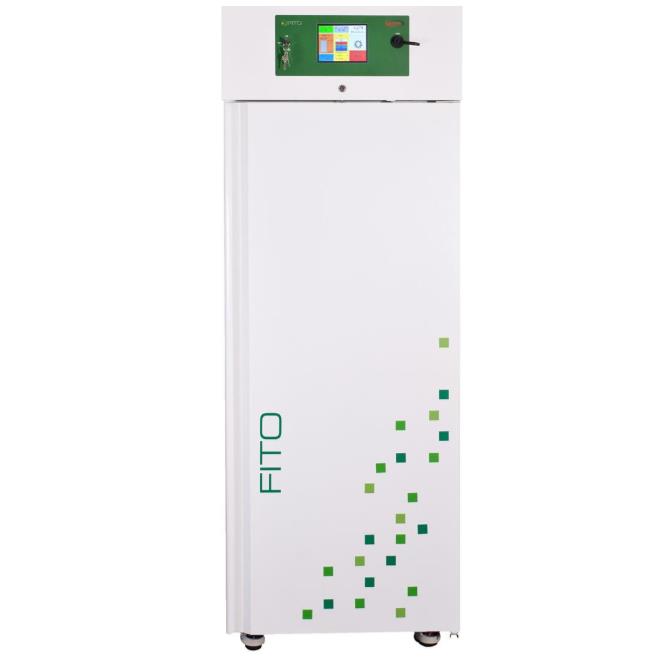

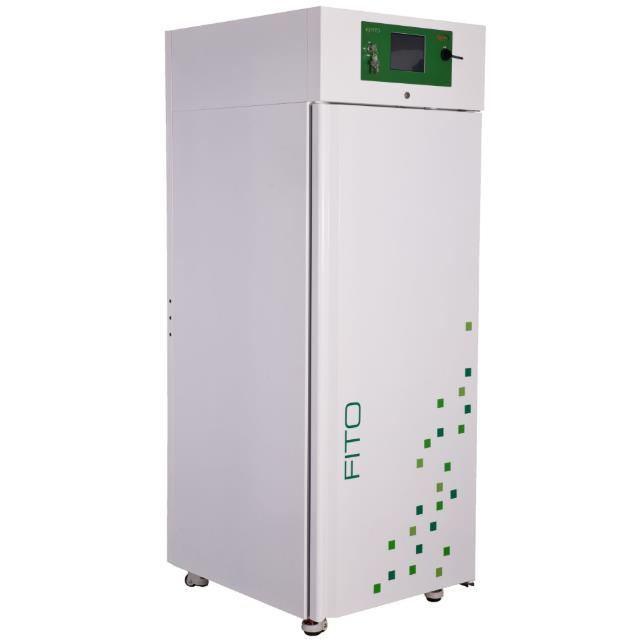

Komory serii FITO PARHELION są komorami hodowlanymi w których oświetlenie dostępne jest z trzech stron hodowli. Dostępne pojemności fitotronów zawierają się w zakresie 500 litrów do 1400 litrów.
Budowa komór klimatycznych / fitotronowych:
Fitotrony serii FITO PARHELION posiadają komorę hodowlaną z najwyższej jakości stali nierdzewnej z wykończeniem powierzchni w postaci lustrzanej. Zastosowanie lustrzanych powierzchni wewnątrz fitotronu pozwoliło na wzmocnienie intensywności promieniowania PAR oraz jednorodności w różnych punktach komory hodowlanej. Idealnie gładka powierzchnia jest jednocześnie łatwa do utrzymania czystości.
Zakres pracy fitotronu:
W zależności od wyboru użytkownika komora do hodowli roślin (czyli fitotron) może pracować w szerokim zakresie temperatur. W wykonaniu standardowym fitotron posiada zakres temperaturowy niezależnie od tego czy oświetlenie jest włączone czy też wyłączone wynosi +4°C do +40°C.
Sterownik fitotronu:

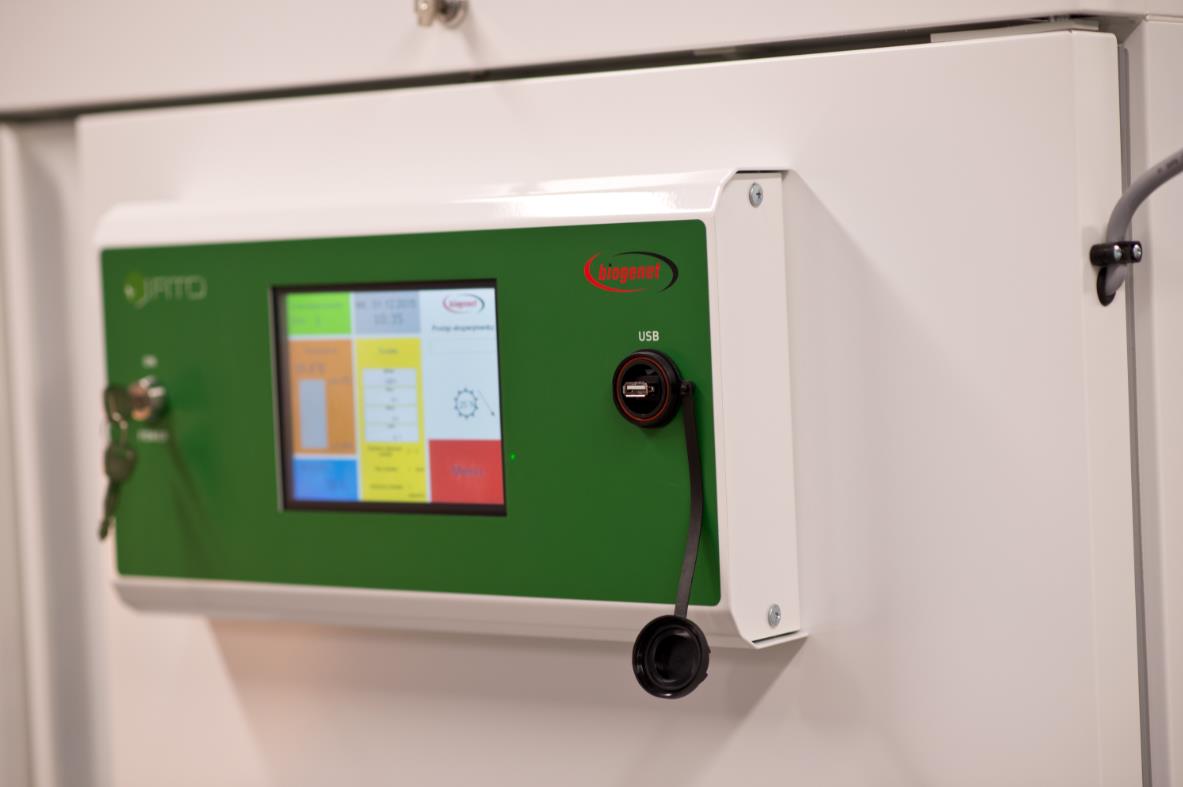

Fitotron serii FITO wyposażony jest w profesjonalny sterownik mikroprocesorowy wyposażony w duży 7 calowy kolorowy wyświetlacz LCD z podświetleniem diodowym.

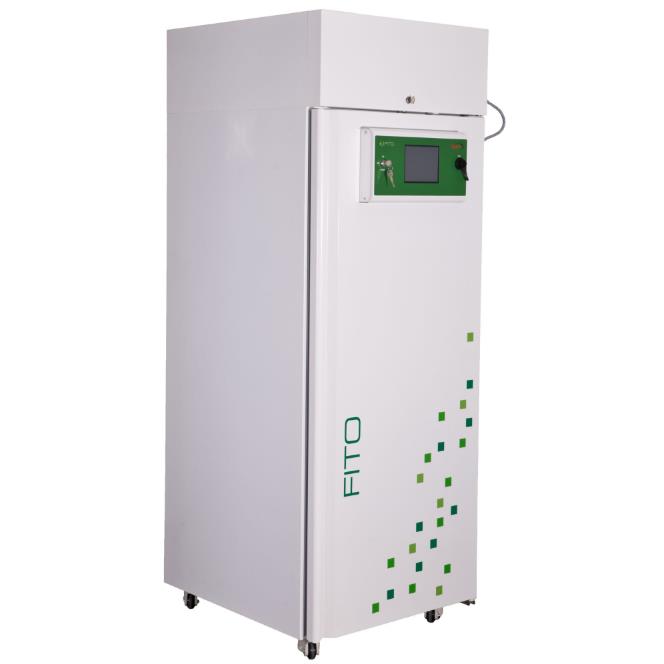

Umiejscowienie sterownika jest zależne od wyboru przez użytkownika. Ekran sterownika może być umieszczony w górnej części obudowy lub na wysokości wzroku na drzwiach komory. Użytkownik urządzenia ma łatwy dostęp do stacyjki zabezpieczającej przed przypadkowym wyłączeniem urządzenia przez osoby niepowołane. Obok ekranu dotykowego znajduje się też zabezpieczone przed wilgocią gniazdo interfejsu USB dzięki któremu operator może wprowadzać nowe, przygotowane na komputerze PC, receptury lub zgrywać na nośnik USB dane dotyczące hodowli, którą prowadzi.
Umiejscowienie źródeł światła w fitotronie:

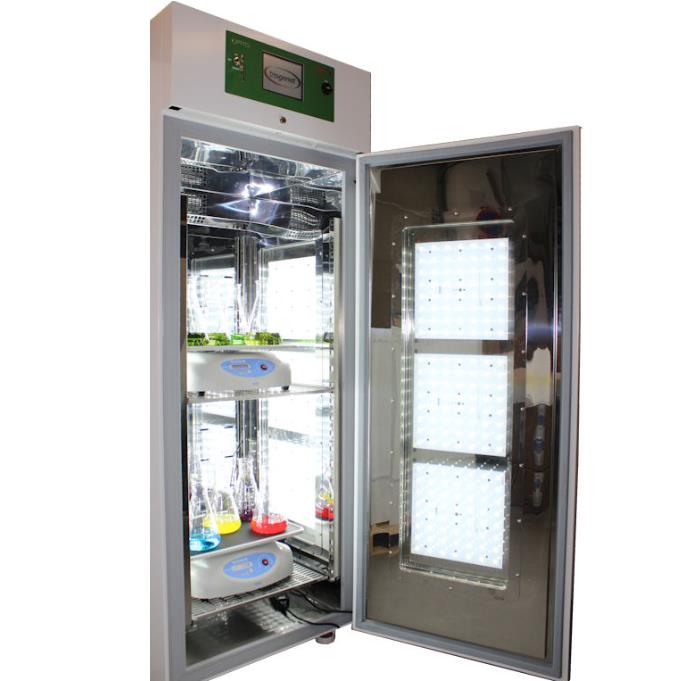

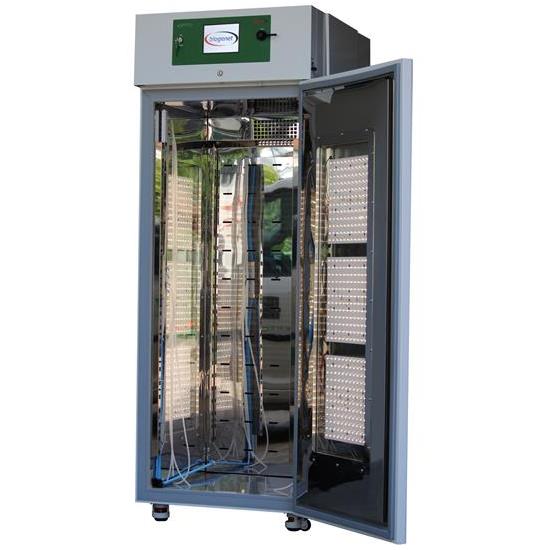

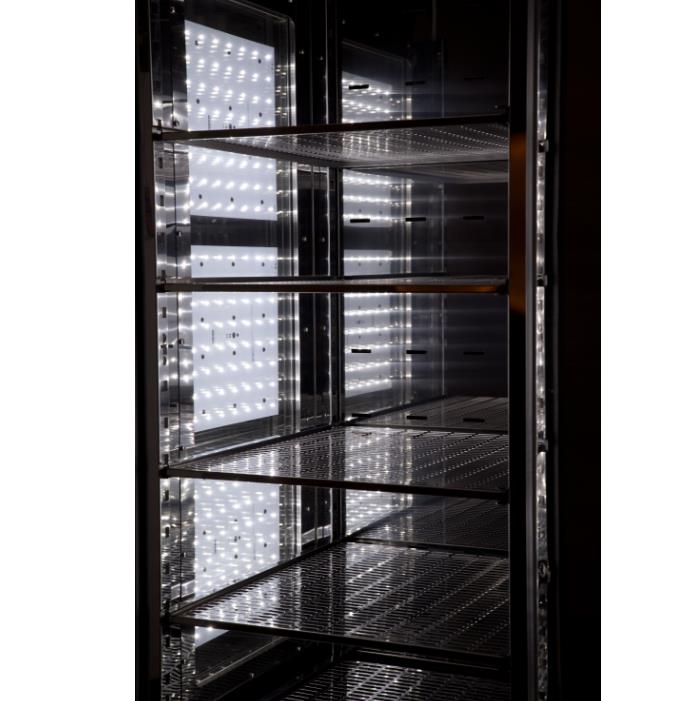

W komorach FITO PARHELION występuje oświetlenie boczne oświetlające hodowlę z trzech stron. Źródła światła zamontowane są w bokach komory fitotronu oraz w jego drzwiach.
Źródła światła znajdujące się w bokach oraz w drzwiach komory hodowlanej fitotronu osłonięte są dwuwarstwową, zespoloną szybą wykonaną ze szkła. Rozwiązanie to pozwala na idealne zachowanie parametrów temperaturowych komory klimatycznej dzięki małej przenikalności cieplnej i zachowaniu ciągłości izolacji.
Utrzymanie wilgotności w fitotronie:
Komory serii FITO wyposażone są we wbudowany układ nawilżania za pomocą ultradźwiękowego generatora pary. Wydajność generatora pozwala na osiągniecie wilgotności względnej w komorze fitotronu powyżej 90% RH.
Komory fitotronowe wyposażone są w zamknięty układ obiegu wody pozwalający na znaczne oszczędności w zużyciu wody do nawilżania komory. Dzięki umożliwieniu powrotu wilgoci do zbiornika, dolewanie wody służącej do nawilżania jest zminimalizowane.
Nasze komory mogą być wyposażone w dwa systemy uzupełniania wody.
System z zewnętrznym zbiornikiem wody, pozwalający na pracę fitotronu w dowolnym miejscu w laboratorium. W tym układzie komora wyposażona jest w duży 20 litrowy zbiornik na wodę wyposażony we własną pompę wodną dozującą w miarę zapotrzebowania wodę do układu nawilżania. Dzięki pompie nie ma konieczności stawiania ciężkiego zbiornika na wysokości w celu zapewnienia zasilania w wodę.
System z podłączeniem do instalacji wodociągowej pozwala na zasilanie fitotronu wodą z wodociągu bez konieczności nadzoru czy zbiornik nawilżania jest pełny. Woda jest dozowana automatycznie w miarę zapotrzebowania. Układ podłączany do instalacji wodociągowej może być wyposażony w dodatkowy układ oczyszczający w postaci filtrów odwróconej osmozy.
Powierzchnia hodowlana w fitotronie:

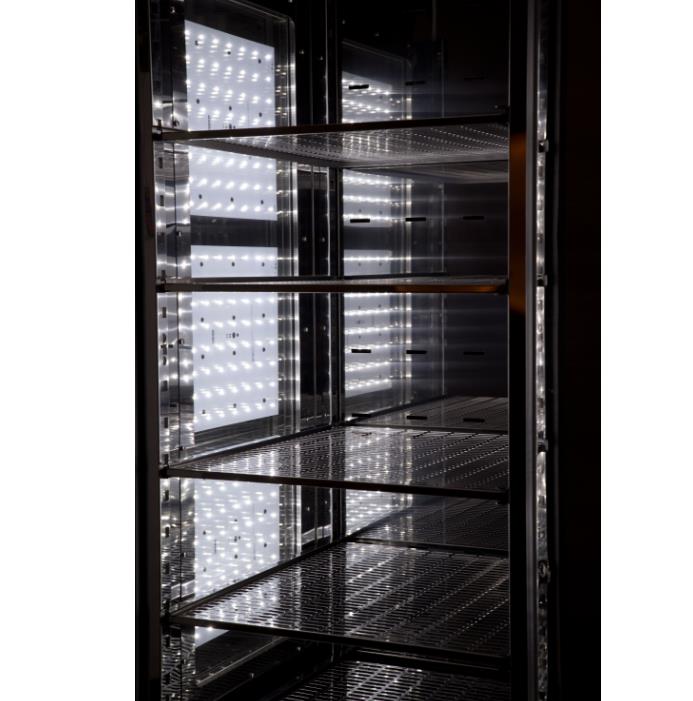

W komorach z trójstronnym oświetleniem możliwe jest duże zagęszczenie półek hodowlanych bez utraty natężenia światła. W modelach FITO PARHELION możliwe jest umieszczenie od 1 półki hodowlanej do 15 półek. Dzięki dużej wysokości komory hodowlanej 150 cm możliwe jest bardzo optymalne wykorzystanie wysokości i zapewnienie odpowiednich odległości pomiędzy półkami hodowlanymi, a co za tym idzie, roślinami.
Rozmiar półki hodowlanej uzależniony jest od pojemności komory fitotronowej. Wszystkie półki hodowlane wykonane są z lustrzanej stali nierdzewnej. Wyposażone są one w otwory umożliwiające właściwą cyrkulację powietrza w komorze. Odpowiednio zaprojektowane półki hodowlane, półki ze źródłami światła oraz tylny dukt powietrzny zapewniają optymalną cyrkulacje powietrza oraz umożliwiają bardzo dobre parametry jednorodności i stabilności temperatury w komorze hodowlanej.
Źródła światła w fitotronie:
Stosowane przez nas źródła światła są unikalnymi rozwiązaniami zaprojektowanymi przez nas dla potrzeb hodowli roślin. Stosowane w oferowanych źródłach światła diody LED zostały wyselekcjonowane pod względem długości fal tak aby jak najlepiej odwzorowywały naturalne zapotrzebowanie roślin na światło słoneczne. Panele świetlne produkowane są w Polsce wg. naszych szczegółowych wytycznych. Zastosowane w źródłach diody LED pochodzą od najlepszych na rynku dostawców źródeł półprzewodnikowych, czyli firm CREE, OSRAM, Edison. Oferowane przez nas panele do hodowli roślin posiadają gwarantowany czas świecenia 30 000 godzin przy maksymalnych parametrach jasności. Czas ten jest jeszcze dłuższy dla pracy przy obniżonych jasnościach.
Dobór źródeł światła, które mają być zastosowane w komorach do hodowli roślin uzależniony jest od indywidualnych potrzeb. W szczególności zależnie od wymaganego natężenia promieniowania PAR oraz możliwości regulacji długości fal stosowane są różne źródła. Jeśli kryterium zakupu jest cena, urządzenia mogą być wyposażone w układy oświetlenia z diodami o barwie białej.
Komory hodowlane mogą być wyposażone w dodatkowe źródła światła w zakresie promieniowania UV. Dostępne są półki z lampami jarzeniowymi dla trzech typów promieniowania UV, czyli UVA, UVB oraz UVC. Źródło z promieniowaniem UVC nie jest wykorzystywane do hodowli, natomiast ma zastosowanie do sterylizacji komory hodowlanej.
Wersje oświetlenia – ustalane indywidualnie do potrzeb hodowli w fitotonie:
Oprogramowanie sterujące fitotronem:

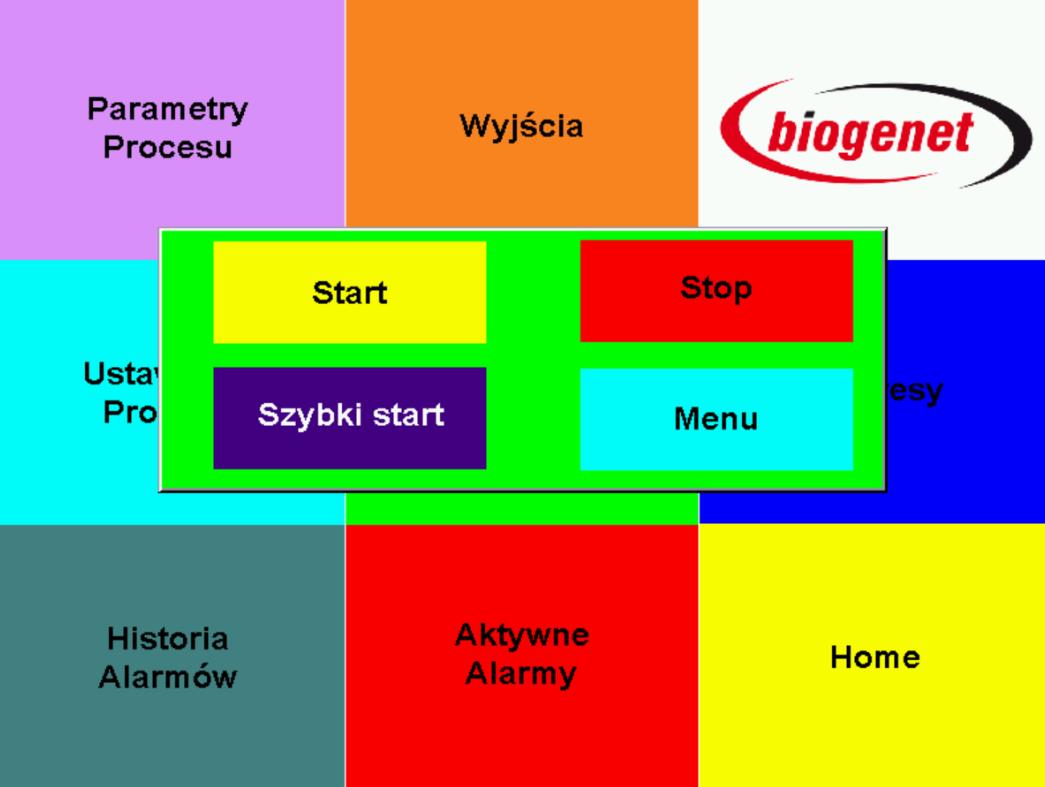

Komory fitotronowe serii FITO wyposażone są w najnowocześniejsze oprogramowanie sterujące ich pracą. Sterowanie komór odbywa się w pełni automatycznie dzięki wydajnemu sterownikowi PLC. Programowanie parametrów eksperymentu może odbywać się dwojako dzięki dwóm trybom pracy oprogramowania.
Tryb podstawowy. Dzięki temu trybowi operator ma możliwość bardzo szybkiego rozpoczęcia eksperymentu. W tym trybie należy podać tylko podstawowe dane takie jak czasy trwania dnia i nocy, temperaturę dla dnia i nocy oraz wartości RH i natężenia światła. Wszystkie parametry wpisywane są na jednym ekranie i po kliknięciu START możemy rozpocząć hodowlę.
Tryb zaawansowany. Dzięki trybowi zaawansowanemu operator ma możliwość dokładnego zaprogramowania parametrów hodowli z dokładnością dochodzącą nawet do minuty. Operator może wprowadzić 10 kroków opisujących wszystkie parametry (temperaturę, wilgotność, natężenie oświetlenia dla każdego kanału świetlnego niezależnie). Po wprowadzeniu indywidualnych kroków można z nich budować programy zwane recepturami. Każda z receptur może zawierać do 100 kroków następujących po sobie. Dzięki wbudowanemu interfejsowi USB każda z receptur może być zapisana na zewnętrznym nośniku danych. Ilość receptur jest nieograniczona i zależy tylko od pojemności nośnika.
Dzięki zastosowaniu receptur operator ma możliwość bardzo dokładnego odwzorowania zjawisk naturalnych w postaci zarówno wolnych jak i szybkich zmian temperatury, zmian wilgotności następujących nad ranem lub w południe. Dzięki recepturom operator może symulować inne widmo światła w kolejnych fazach dnia tak jak dziej się to w warunkach naturalnych.
W celu ułatwienia budowania szczegółowych receptur wraz z urządzeniem dostarczamy oprogramowanie umożliwiające opracowywanie ich na komputerze PC wyposażonym w arkusz MS Excel. Opracowane na komputerze receptury po prostu można wprowadzić do komory fitotronowej i rozpocząć eksperyment wg idealnie zadanych parametrów.
Oprogramowanie zabezpieczone jest przez niepowołanym dostępem za pomocą systemu haseł umożliwiających ograniczenie dostępu do funkcji urządzenia. Istnieją trzy poziomy zabezpieczeń przeznaczone dla operatora, użytkownika zaawansowanego oraz serwisu.
Najważniejsze cechy oprogramowania:
Oświetlenie:
Temperatura:
Wilgotność:
Akwizycja danych:
Sterowanie:
System alarmowy fitotronu:
Wbudowany w fitotron system alarmowy pozwala na identyfikacje wszystkich ewentualnych problemów z jego pracą. System alarmów temperatury posiada podwójne zabezpieczenie. Pierwszy alarm jest alarmem kroczącym i śledzącym zaprogramowane zmiany temperatury. Alarm kroczący pozwala na sygnalizację przekroczenia nastawionego przez użytkownika korytarza temperaturowego poczynając już od +/-0,5°C. Drugim zabezpieczeniem alarmowym jest alarm bezwzględny w którym użytkownik ustawia maksymalne wartości parametrów, których pod żadnym pozorem urządzenie nie może przekroczyć. Alarm bezwzględny jest mechanizmem ochrony hodowli przed przegrzaniem lub przechłodzeniem.
Pozostałe alarmy umożliwiają sygnalizację nieprawidłowego poziomu wilgotności, nieprawidłowego zasilania zbiornika na wodę, braku zasilania.
System sygnalizacji braku zasilania pozwala na zdefiniowanie zachowania fitotronu po powrocie zasilania. Możemy wybrać czy urządzenie będzie kontynuowało pracę od momentu zatrzymania lub od momentu powrotu zasilania. Możemy również zdefiniować zatrzymanie eksperymentu.
System alarmowy umożliwia wysyłanie wiadomości email do zaprogramowanych użytkowników z informacją i stanie urządzenia w przypadku wystąpienia sytuacji alarmowej. System alarmowy można rozszerzyć o opcjonalne powiadamianie za pomocą wiadomości SMS.
Komunikacja i oprogramowanie zewnętrzne:
Komory serii FITO wyposażone są w szereg złącz i technologii komunikacji:
Każda z komór fitotronu może być wyposażona opcjonalnie w technologię WiFi umożliwiającą podłączenie się za pomocą dowolnego urządzenia sieci bezprzewodowej. Wraz z komorą fitotronową dostarczane jest oprogramowanie do zdalnej komunikacji i nadzoru dostosowane do systemu Windows, Android oraz iOS. W zestawie znajduje się również oprogramowanie do komputera PC do zdalnej rejestracji wszystkich parametrów pracy komory niezależnie od jej wbudowanego systemu rejestracji. Użytkownik posiada dwa niezależne sposoby rejestracji parametrów do wyboru. Dane zgromadzone w urządzeniu jak również dane zgromadzone zdalnie można odczytać w dowolnym arkuszu kalkulacyjnym np. MS Excel i dokonać obróbki wg własnych potrzeb.
Wszystkie komory serii FITO można podłączyć do jednego centralnego systemu zarządzania za pomocą sieci przewodowej Ethernet lub bezprzewodowej WiFi, wykorzystując posiadaną infrastrukturę sieciową.
Każda z komór posiada również w zestawie oprogramowanie na komputer PC wyposażony w arkusz kalkulacyjny do zewnętrznego tworzenia receptur, które następnie możemy załadować do urządzenia.
Specyfikacja:
MODEL | FITO 500 PARHELION | FITO 700 PARHELION | FITO 900 PARHELION | FITO 1400 PARHELION |
Budowa | ||||
Sterowanie | mikroprocesor | |||
Wyświetlacz | dotykowy, kolorowy LCD o przekątnej 7 cali | |||
Wyświetlane informacje | temperatura pracy, temperatura zadana, temperatura otoczenia, wilgotność, punkt rosy, jasność dla każdego z wbudowanych kanałów świetlnych w %, W/m2 lub µmol/s-1/m2, czas i data, etap cyklu eksperymentu |
|||
Rejestrowane informacje |
temperatura pracy, |
|||
Miejsce rejestracji | wbudowana pamięć, karta SD, zdalny komputer PC | |||
System alarmów | alarm kroczący, alarm bezwzględny | |||
Złącza i systemy komunikacji | 1 x USB, 1 x ETH, WiFi - opcja |
|||
Oświetlenie | ||||
Rodzaj oświetlenia | boczne | |||
Podstawowe źródła światła | panele DW – 2 kanały świetlne. Zakres temp. barwowych 2700 do 5000K natężenie > 380 µmol/s-1/m2 panele RBWL + Deep Red + UV – 4 kanały świetlne z możliwością sterowania każdej barwy światła niezależnie. Składowe świetlne o zakresach: 395-400, 430-450, 630-650, 710-740 nm oraz 2700K – natężenie > 1300 µmol/s-1/m2 panele RBWL(W+C) + Deep Red + FarRed + DeepBlue + UV) – 8 kanałów świetlnych z możliwością sterowania każdej barwy światła niezależnie. Składowe świetlne o zakresach 395-400, 430-450, 460-480, 630-650, 650-670, 710-740 nm oraz 2700K i 6500K – natężenie > 800 µmol/s-1/m2 |
|||
Dodatkowe źródła światła |
światło łączone (specjalne) - do 8 kanałów świetlnych z możliwością sterowania każdej barwy światła niezależnie. Barwy światła dobierane wg wymagań aplikacji i wymaganych natężeń oświetlenia, |
|||
Obieg powietrza | wymuszony ze zmienną prędkością przepływu z duktem prowadzącym | |||
System chłodniczy | jednokompresorowy, kompresory hermetyczne, czynnik chłodniczy bezfreonowy | |||
Materiał komory hodowlanej | polerowana, lustrzana stal nierdzewna | |||
Półki - ilość standardowa | 2 oświetleniowe / 2 hodowlane | |||
Półki - ilość maksymalna | 16 oświetleniowych / 6 hodowlanych dla wersji oświetlenia półkowego 12 dla wersji oświetlenia bocznego |
|||
Parametry | ||||
Standardowy zakres pracy | +4 do +50°C dla obu trybów pracy (oświetlenie włączone lub wyłączone) | |||
Rozszerzony zakres pracy | -10 do +50°C dla obu trybów pracy (oświetlenie włączone lub wyłączone) | |||
Wahanie temperatury | +/- 0,2°C dla temp. 20°C, +/- 0,7°C dla temp. 0°C |
|||
Jednorodność temperatury | +/- 2,5°C | |||
Wilgotność (zakres) | od RH otoczenia do 95% | |||
Maksymalne parametry świetlne | powyżej 2000 µmol/s-1/m2 dla oświetlenia 4 kanałowego | |||
Wymiary | ||||
Wymiary zewnętrzne maksymalne [cm] | 700 x 920 x 1990 | 800 x 920 x 1990 | 1100 x 880 x 1990 | 1520 x 920 x 1990 |
Wymiary wewnętrzne [cm] | 500 x 605 x 1505 | 600 x 605 x 1505 | 904 x 605 x 1505 | 1320 x 605 x 1505 |
Maksymalna powierzchnia hodowlana | 2,7 m2? | 3,3 m2? | 4,5 m2? | 6,6 m2? |
Parametry zasilania | ||||
Napięcie | 230 V / 50 Hz | |||
Prąd maksymalny | 10 A | |||
Zużycie energii / 24h [kWh] | od 4 kWh na 24 h - zależnie od ilości i typu źródeł światła | |||
Parametry hydrauliczne | ||||
Zasilanie w wodę | przyłącze wodociągowe z wodą miejską o ciśnieniu min. 2 bar - dla systemu zasilania wodą miejską, przyłącze do zbiornika - dla systemu zasilania bez podłączenia do wodociągu |
|||
Odpływ | odpływ skroplin do kanalizacji - dla systemu zasilania wodą miejską lub zbiornik |
Modele:
Wyposażenie opcjonalne:
|
