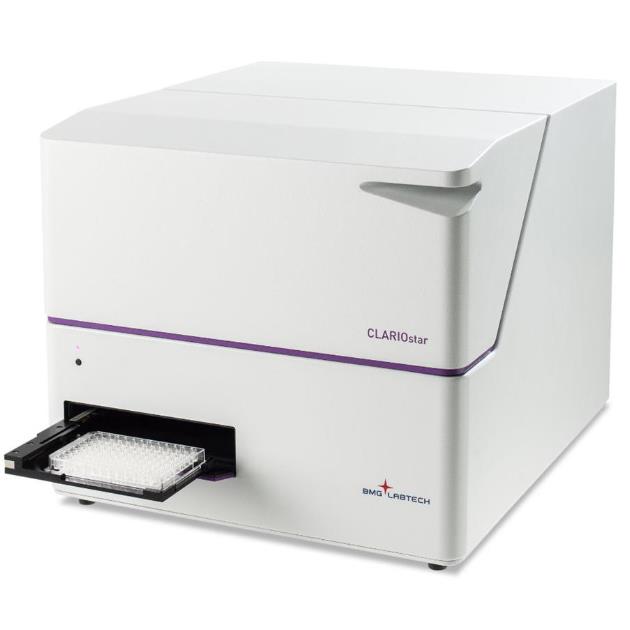

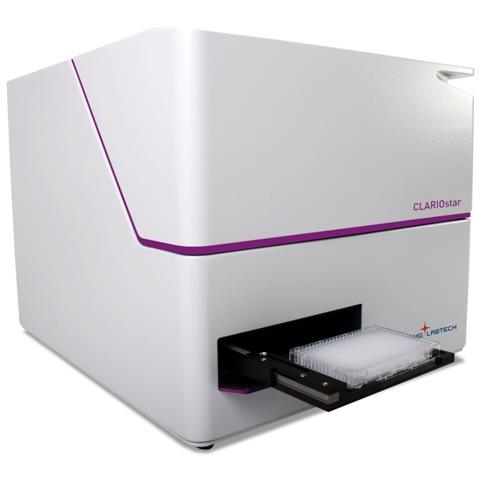

BMG Labtech CLARIOstar
Czytnik CLARIOstar z monochromatorami
Czytnik CLARIOstar to wielofunkcyjny czytnik mikropłytek z wbudowanymi filtrami i monochromatorami oraz pełnym wyposażeniem, kontrolowany za pomocą oprogramowania komputerowego.
Dostępne parametry mierzone:
- fluorescencja - intensywność (włączając FRET),
- polaryzacja fluorescencji,
- TR-FRET (włączając HTRF® i LanthaScreen™),
- luminescencja (flash i glow) włączając BRET,
- absorbancja (w zakresie 220–1000 nm),
- AlphaScreen® / AlphaLISA®.
Czytnik CLARIOstar jest wyposażony w monochromatory, wysoce czułe filtry i superszybki spektrofotometr (monochromator eketroniczny). Jest to modularny czytnik mikropłytek umożliwiający detekcję w 8 różnych metodach włączając intensywność fluorescencji, FRET, polaryzację fluorescencji, luminescencję, BRET, absorbancję UV/VIS, fluorescencję TR, TR-FRET i AlphaScreen oraz AlphaLISA.
Czytnik CLARIOstar wyposażony jest w wysokoenergetyczny laser umożliwiający pomiar pełnego widma absorbancji UV/VIS (220-1000 nm) w nieosiągalnym do tej pory czasie.
Monochromatory LVF i system filtrów:
Monochromatory LVF zastosowane w CLARIOstar są idealne do pomiaru i opracowania testów, mogą być również używane w połączeniu z filtrami dla zwiększenia czułości pomiarów. Monochromatory o płynnie zmienialnej długości fali i szerokości spektralnej (8 nm do 100 nm) dla wzbudzania i emisji, mają znacznie większą wydajność w stosunku do tradycyjnych monochromatorów.
System monochromatorów BMG składa się z dwóch monochromatorów LVF (Linear Variable Filter) i zmieniacza filtrów, jednego dla wzbudzania i jednego dla emisji. Dodatkowo zmienne lusterko dichroiczne LVDM (Linear Variable Dichroic Mirror) jest używane do rozdzielenia wiązki światła wzbudzania od wiązki światła emisji. Monochromator LVF składa się z płytki LVLP (Linear Variable Long Pass) i LVSP (Linear Variable Short Pass). Przesuwając LVLP i LVSP względem siebie system tworzy filtr o zmiennej długości fali i szerokości spektralnej. Niezwykła wydajność systemu monochromatorów CLARIOstar jest zapewniona dzięki wysokiej przepuszczalności i blokowaniu światła rozproszonego. CLARIOstar może być wyposażony w stałe filtry, polaryzatory i stałe lusterko dichroiczne do specjalnych zastosowań tj. polaryzacja fluorescencji, TR-FRET, czy technologia Alpha.
Aplikacje, w których CLARIOstar znajduje zastosowanie to m.in.:
- pomiar płynności błon,
- pomiar potencjału błony mitochondrialnej,
- aktywność enzymów - aktywność kaspazy,
- analiza TR-FRET włączając HTRF®, LanthaScreen® i LANCE®,
- pomiar białek i wykrywanie DNA/RNA (Bradford),
- badania immunoenzymatyczne ELISA,
- pomiar reportera genów: GFP, YFP, lucyferaza, podwójna lucyferaza, BRET,
- pomiar antyoksydantów ORAC,
- badanie wiązania z białkami za pomocą polaryzacji fluorescencji,
- badanie oddziaływań białko – białko,
- pomiar fluorescencji tryptofanu,
- oznaczenie migracji,
- pomiar powinowactwa,
- fosforylacja białka za pomocą technologii AlphaScreen®,
- badanie receptorów sprzężonych z białkami (GPCR) i wiele innych.
Specyfikacja:
| Model | CLARIOstar | |
| Metody detekcji* |
intensywność fluorescencji – włączając FRET, |
|
| Metody pomiarów* |
odczyt od góry i od dołu płytki, |
|

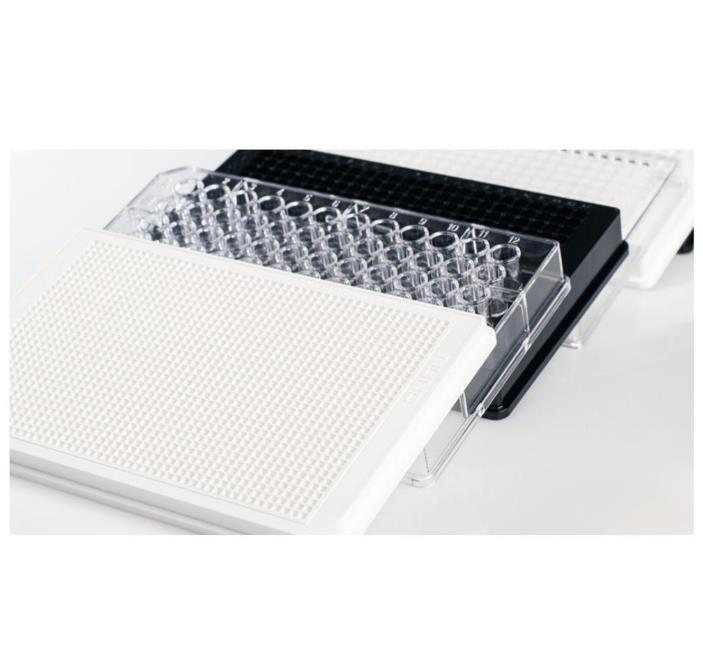

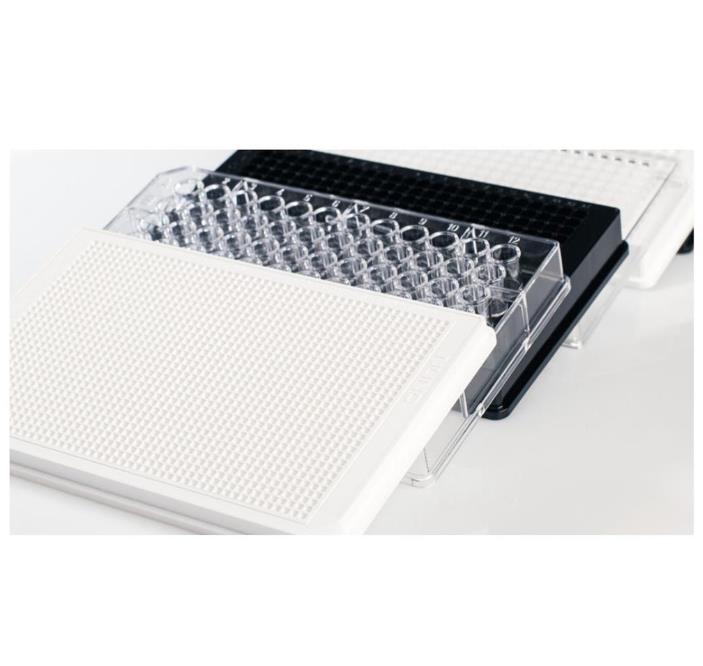

| Formaty mikropłytek* | 6- do 1536-dołkowe płytki, płytka LVis z 16 pozycjami mikrospot (2 µL) | |
|
Źródła światła* |
wysokoenergetyczna lampa błyskowa, laser dedykowany do AlphaScreen/AlphaLISA |
|
| Detektory* |
fotopowielacz o niskim poziomie szumów (PMT), element CCD dla absorbancji UV/VIS |
|
| Podwójne monochromatory LVF* |
fluorescencja od dołu i od góry płytki, |
|
| Liniowe lustro dichroiczne | zakres spektralny: 340-740 nm (wybór długości co 0,1 nm) | |
| Monochromator UV/Vis* do pomiaru absorbancji |
skan spektralny lub odczyt do 8 dyskretnych długości fali w czasie poniżej 1 sek/dołek, |
|
| Czułość | FI z monochromatorami LVF |
od góry: <0,5 pM Fluoresceiny, 384sv, 20 mL (od dołu: <3,0 pM Fluoresceiny, 384, 50 mL ( |
| FI z filtrami |
od góry: <0,4 pM Fluoresceiny, 384sv, 20 mL (od dołu: <1,0 pM Fluoresceiny, 384, 50 mL ( |
|
| polaryzacja fluorescencji | <0,7 mP SD przy 1 nM Fluoresceiny, 384sv, 20 µL | |
| TRF | ||
| HTRF |
HTRF certyfikowany dla białych i czarnych płytek, |
|
| LUM |
<0,4 pM ATP, 384sv, 20 µL (zakres dynamiki: 7 dekad |
|
| AlphaScreen | ||
| ABS |
dokładność: <1% przy 2 OD, |
|
| Czas odczytu* |
1 błysk: 8 sek. (96), 15 sek. (384), 28 sek. (1536); |
|

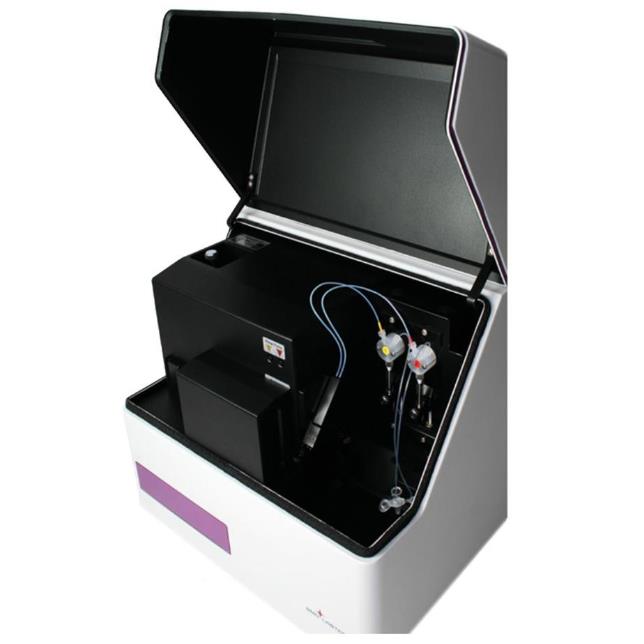

| Dozowniki odczynników* |
do 2 wbudowanych dozowników reagentów, |
|
| Wytrząsanie | liniowe, orbitalne i podwójne orbitalne z siłą i czasem programowanym przez Użytkownika | |
| Inkubacja* [°C] | +3 powyżej temp. otoczenia do +45 (65 opcjonalnie) | |
| Oprogramowanie | zintegrowana baza fluoroforów, wieloużytkownikowy pakiet oprogramowania do kontroli czytnika i obliczeń, zgodne z FDA 21 CFR Part 11 | |
| Wymiary (W x D x H) [cm] | 45 x 51 x 40 | |
| Waga [kg] | 32 | |
* parametry/wyposażenie zależne od konfiguracji czytnika
Wyposażenie opcjonalne:
- odczyt od dołu płytki,
- spektrometr UV/Vis,
- odczyt luminescencji,
- polaryzacja fluorescencji,
- fluorescencja Time-Resolved,

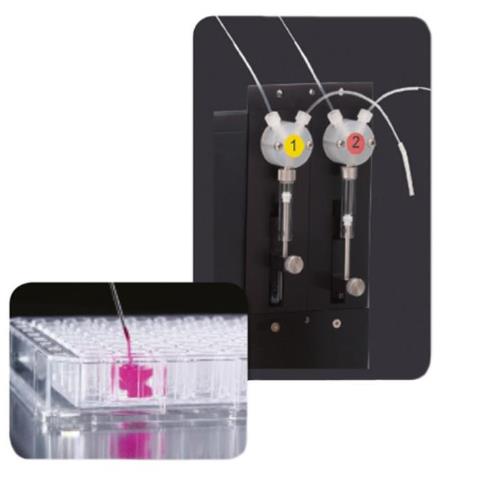

- dozownik reagentów 1 lub 2,
- inkubacja w temp. do 65ºC,
- odczyt płytek 1536-dołkowych,

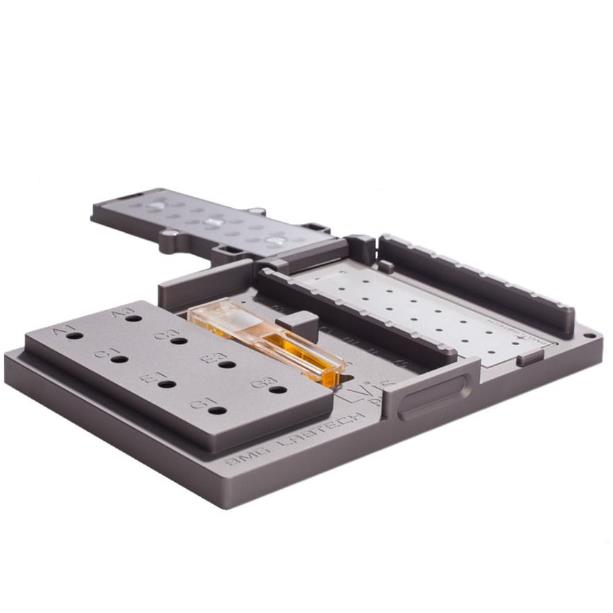

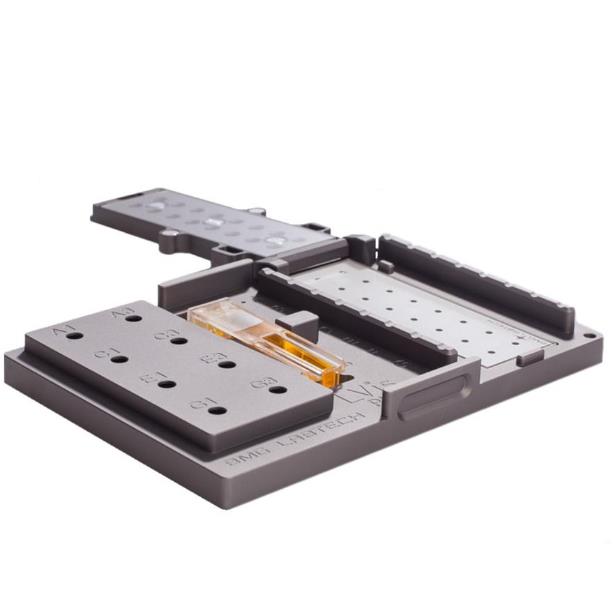

- płytka LVis - 16 pozycji odczytu w objętości 2 µL i 1 pozycja odczytu w hermetycznie zamykanej kuwecie o drodze optycznej 1 cm,
- płytka LVis QC - 16 pozycji odczytu w objętości 2 µL, 1 pozycja odczytu w hermetycznie zamykanej kuwecie o drodze optycznej 1 cm, 4 filtry zgodne z NIST z wzorcem widma (kontrola powtarzalności) i 1 filtr z tlenkiem holmu (kontrola dokładności),
- ACU System Kontroli Atmosfery - regulacja tlenu 1-19% poprzez przepłukiwanie azotem, regulacja CO2 0-20% poprzez przemywanie suchym dwutlenkiem węgla,
- stacker - magazynek mieszczący do 50 płytek - automatyczne przeładowywanie,
- filtry optyczne,
- lustra dichroiczne.
|
|
