BTL BTL-606

BTL-606

NIEZAWODNOŚĆ I PROSTOTA UŻYTKOWANIA

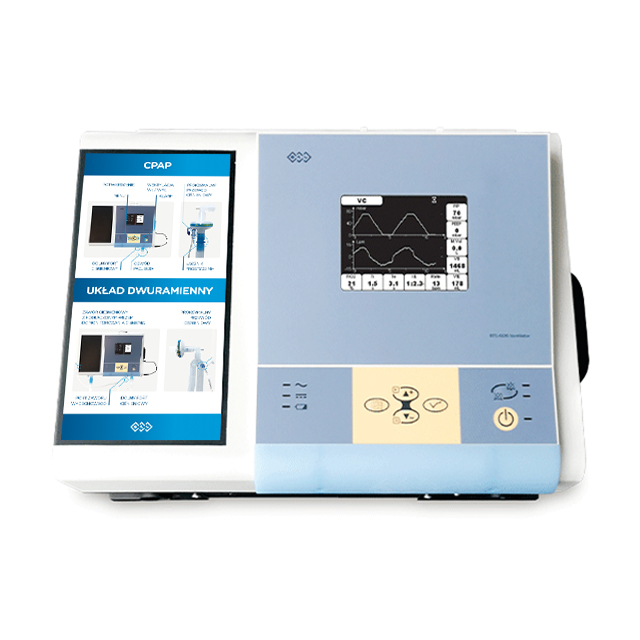

Niezawodny respirator BTL-606 zapewnia inwazyjną i nieinwazyjną wentylację. Posiada wiele trybów pracy, wśród których znajdują się zarówno te kontrolowane ciśnieniem jak i objęto-ścią. Parametry poszczególnych trybów są bezpośrednio powiązane z ustawieniami alarmów, co ogranicza ryzyko wprowadzenia nieprawidłowych wartości.

PODSTAWOWE WŁAŚCIWOŚCI
• WYDAJNY AKUMULATOR Nowoczesny akumulator litowo-jonowy zapewnia do 11 godzin pracy bez zasilania sieciowego.
• CZYTELNY EKRAN Prezentuje najważniejsze informacje: przebieg przepływów, aktualny tryb, ustawienia wentylacji, granice alarmowe oraz pozostały czas pracy na baterii.
• INTUICYJNE STEROWANIE Membranowe przyciski oraz system diodowy umożliwiają szybką i bezproblemową konfigurację ustawień.
• PORĘCZNA KONSTRUKCJA Zwarta, wytrzymała obudowa zapewnia pełną mobilność i bezpieczeństwo, zarówno podczas transportu między oddziałami jak i w opiece pozaszpitalnej.

ZASTOSOWANIE
• Wentylacja ze stałym dodatnim ciśnieniem w drogach oddechowych (CPAP)
• Wentylacja kontrolowana objętością (V A/C)
• Wentylacja wspomagana ciśnieniowo z wentylacją bezdechu (PSV/ST)
• Wentylacja kontrolowana ciśnieniem (P A/C)
• Możliwość podłączenia tlenu ze źródeł niskociśnieniowych
• Synchronizowana spontaniczna wentylacja obowiązkowa kontrolowana objętością (V SIMV)
• Synchronizowana spontaniczna wentylacja obowiązkowa kontrolowana ciśnieniem (P SIMV)
• Wentylacja kontrolowana objętością (V A/C)

MONITOROWANE PARAMETRY
• Szczytowe ciśnienie wdechowe (PIP)
• Dodatnie ciśnienie końcowowydechowe (PEEP)
• Szczytowe ciśnienie w drogach oddechowych (PAW)
• Wdechowa objętość oddechowa (VTI)

• Wydechowa objętość oddechowa (VTE)
• Całkowita częstość oddechów (Rtot)
• Stosunek I:E (I:E)
• Stosunek I/T (I/T)
• Czas wydechu (E Time)
• Wdechowa objętość minutowa (M Vol)
• Objętość oddechowa westchnięcia (Vt Sigh)
• Stężenie tlenu w mieszaninie oddechowej (FiO2)
• Przeciek (Leak)
• Indeks bezdechu (AI)
• Czas bezdechu (TA APNEA)
• % spontanicznych (Spont)

PARAMETRY TECHNICZNE

• USTAWIENIA RESPIRATORA
  • Objętość oddechowa (Vt): 50–2000 ml
  • Szczytowe ciśnienie wdechowe (PIP):
    • 2–55 mbar konfiguracja z zaworem
    • 6–30 mbar konfiguracja z przeciekiem
    • Kontrola ciśnienia (P Control):
      5–55 mbar konfiguracja z zaworem
    • 6–30 mbar konfiguracja z układem z ustalonym przeciekiem nieszczelności
  • Stosunek I:E (I:E): 1:1–1:199
  • Stosunek I/T (I/T): 0,5–50 %
  • Czas wdechu (Insp Time)
    • 0,3–6,0 s w trybie P A/C i V A/C
    • 0,3–2,4 s w trybie P SIMV i V SIMV
  • Częstość oddechów (R-Rate):
    • 1–60 bpm w trybie V A/C i P A/C
    • 1–40 bpm w trybie P SIMV i V SIMV
  • Czułość wdechowa (I Sens): 6 poziomów
  • Czułość wydechowa (E Sens): 5–95 % przepływu szczytowego
  • Wzorzec przepływu (Flow Pattern): przepływ stały, opadający, sinusoidalny
  • PEEP: 0,5–20 mbar
  • Czas narastania: 4 poziomy
  • Czas bezdechu: AUTO lub 1–60 s
  • Minimalna wdechowa objętość oddechowa (Min VTI): 30–2000 ml
  • Maksymalna wdechowa objętość oddechowa (Max VTI): 80–3000 ml
  • Minimalna wydechowa objętość oddechowa (Min VTE): 30–2000 ml
  • Maksymalna wydechowa objętość oddechowa (Max VTE): 80–3000 ml
  • Maksymalna częstość oddechów (Max Rtot): 10–70 bpm
  • Minimalne szczytowe ciśnienie wdechowe (Min PIP):
    • PIP–20 % (nie regulowany przy oddechach ciśnieniowych)
    • Zakres: 2–52 (V SIMV); Od 2–82 (V A/C)
  • Maksymalne szczytowe ciśnienie wdechowe (Max PIP):
    • PIP+20 % (nie regulowany przy oddechach ciśnieniowych)
    • Zakres: 12–90 przy oddechach objętościowych
  • Minimalny czas wdechu (Min I time): 0,1–2,8 s
  • Maksymalny czas wdechu (Max I time): 0,8–3 s
  • Minimalne stężenie tlenu w mieszaninie oddechowej (Min FIO2): 18–90 %
  • Maksymalne stężenie tlenu w mieszaninie oddechowej (Max FIO2): 30–100 %
• SPECYFIKACJA PARAMETRÓW WYDAJNOŚCI
  • Objętość: 50–2000 ml
  • Ciśnienie: 2–55 mbar
  • Czas wydechu: 0,3–6,0 s
  • Tempo : 1–60 b/min
  • Czułość wdechowa: 6 poziomów
  • Czułość wydechowa: 5–95 %
  • Sight VT: VT×1 do VT×2
• AKCESORIA
  • łącze wlotu tlenu, kabel zasilający (3 m), zestaw do pomiaru FiO2
• ARTYKUŁY JEDNORAZOWEGO UŻYTKU

Blok wydechowy do użytku przez jednego pacjenta (x2), wlotowy filtr powietrza, obwód pacjenta z zaworem wydechowym (podwójne wejście), obwód pacjenta z zaworem wydechowym (pojedyncze wejście)
