Core-Ray CR 33-HRLT35

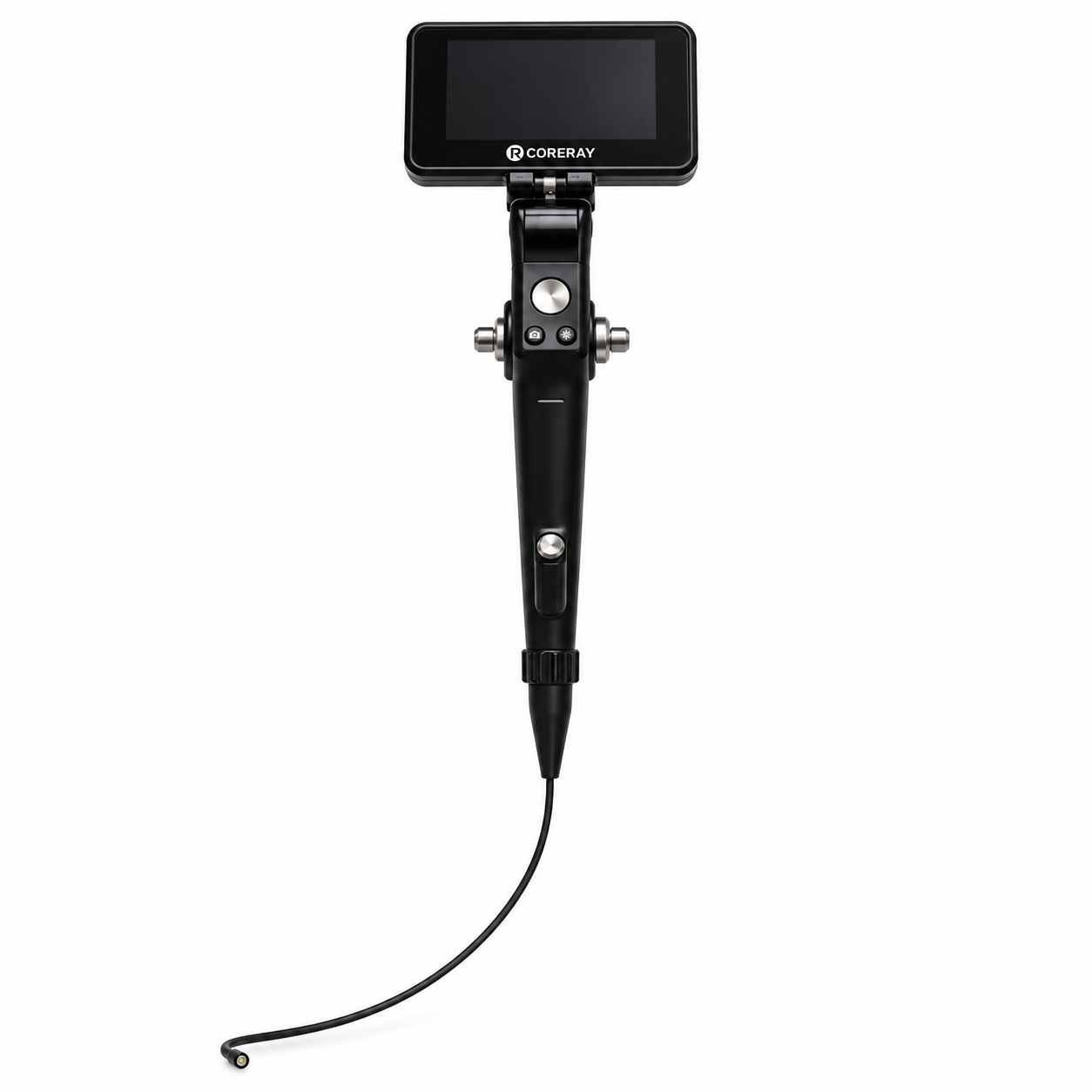

Elastyczny wideonasofaryngoskop CR 33-HRLT35 – 3,5 mm z monitorem 4,5 cala

Kompaktowy wideorynolaryngoskop do obrazowania jamy nosowej, nosogardła, gardła i krtani

CR 33-HRLT35 to profesjonalny elastyczny wideonasofaryngoskop, przeznaczony do obrazowania w czasie rzeczywistym podczas badania jamy nosowej, nosogardła, gardła oraz krtani.

Urządzenie wyposażono w smukłą część wprowadzaną o średnicy zewnętrznej 3,5 mm i długości 300 mm. Układ obrazowania zapewnia szeroki kąt widzenia 120° oraz głębię ostrości 3–50 mm.

Wideorynolaryngoskop współpracuje ze stacją roboczą Coreray. Przetwornik obrazu umieszczony w końcówce dystalnej rejestruje obraz, przekształca go w sygnał elektryczny, a następnie przesyła do systemu przetwarzania i wyświetla w czasie rzeczywistym na ekranie LCD.

Najważniejsze zalety wideonasofaryngoskopu CR 33-HRLT35

• smukła część wprowadzana o średnicy 3,5 mm,
• długość części wprowadzanej 300 mm,
• szeroki kąt widzenia 120°,
• głębia ostrości 3–50 mm,
• elastyczna i sterowana końcówka dystalna,
• zakres zginania góra/dół do 150°,
• zakres zginania lewo/prawo do 90°,
• wbudowane oświetlenie LED,
• trzystopniowa regulacja jasności,
• wykonywanie zdjęć i nagrywanie filmów,
• funkcja Freeze, umożliwiająca zatrzymanie obrazu,
• przesyłanie obrazu w czasie rzeczywistym,
• dotykowy monitor 4,5 cala,
• połączenie USB-C,
• wyjście HDMI,
• możliwość współpracy z monitorem 10,1 cala,
• do 8 godzin pracy monitora 10,1 cala na akumulatorze,
• możliwość integracji z klinicznym monitorem medycznym ENT 14″ HD,
• konstrukcja ręczna przystosowana do pracy ciągłej,
• część aplikacyjna typu BF.

Smukła końcówka o średnicy 3,5 mm

Jednym z najważniejszych parametrów modelu CR 33-HRLT35 jest średnica zewnętrzna części wprowadzanej wynosząca zaledwie 3,5 mm.

Jest to wariant rodziny CR-33R bez kanału roboczego, zaprojektowany przede wszystkim do obserwacji i obrazowania struktur anatomicznych. Model może być wykorzystywany podczas badań jamy nosowej, nosogardła, gardła i krtani zgodnie z przeznaczeniem określonym przez producenta.

Szeroki kąt widzenia i odpowiednia głębia ostrości

Kąt widzenia 120° pozwala obserwować szeroki obszar badanego pola. Z kolei głębia ostrości 3–50 mm określa zakres odległości, w którym możliwe jest uzyskanie obrazu przydatnego do obserwacji.

Połączenie tych parametrów ze smukłą konstrukcją sprawia, że CR 33-HRLT24 jest funkcjonalnym rozwiązaniem do profesjonalnego obrazowania laryngologicznego.

Elastyczna końcówka z precyzyjnym sterowaniem

Sekcja zginana urządzenia jest sterowana za pomocą pokrętła umieszczonego na rękojeści. Obrót pokrętła w kierunku „U” (Up) powoduje zgięcie końcówki w górę, natomiast obrót w kierunku „D” (Down) – w dół.

Zakres zginania końcówki dla modelu CR-HRLT35 wynosi:

• góra/dół: 150°,
• lewo/prawo: 90°.

Przed rozpoczęciem badania należy sprawdzić, czy sekcja zginana porusza się płynnie i prawidłowo powraca do położenia neutralnego. Mechanizmem zginania należy sterować bez używania nadmiernej siły.

Obrazowanie w czasie rzeczywistym

W końcówce dystalnej wideonasofaryngoskopu znajduje się przetwornik rejestrujący obraz. Sygnał jest przekazywany do stacji roboczej Coreray, przetwarzany i wyświetlany w czasie rzeczywistym na ekranie LCD.

Zgodnie z instrukcją urządzenie nie wykorzystuje wiązek światłowodowych.

Zdjęcia, nagrywanie wideo i funkcja Freeze

System umożliwia dokumentowanie przeprowadzanych badań. Za pomocą przycisku umieszczonego na rękojeści użytkownik może:

• wykonać zdjęcie,
• rozpocząć nagrywanie filmu,
• zakończyć nagrywanie,
• zatrzymać aktualnie wyświetlany obraz za pomocą funkcji Freeze.

Krótkie naciśnięcie przycisku pozwala wykonać zdjęcie. Przytrzymanie go przez około 2–3 sekundy uruchamia nagrywanie wideo, a ponowne naciśnięcie kończy zapis.

Regulowane oświetlenie LED

Wideorynolaryngoskop posiada wbudowane źródło światła LED, które doświetla obserwowany obszar. Użytkownik może wybrać jeden z trzech poziomów jasności, dostosowując intensywność oświetlenia do warunków badania.

Model z kanałem roboczym

CR 33-HRLT35 posiada kanału roboczego – jego średnica wynosi 1,2 mm.

Oznacza to, że model jest przeznaczony do wprowadzania akcesoriów endoskopowych i prowadzenia odsysania przez kanał instrumentacyjny. a.

Zastosowanie wideonasofaryngoskopu CR 33-HRLT35

Zgodnie z przeznaczeniem określonym w instrukcji urządzenie może być wykorzystywane do obrazowania w czasie rzeczywistym podczas badania, diagnostyki i leczenia w obrębie:

• jamy nosowej,
• nosogardła,
• części ustnej gardła,
• krtaniowej części gardła,
• krtani.

Urządzenie jest przeznaczone do zastosowań profesjonalnych i powinno być obsługiwane wyłącznie przez odpowiednio przeszkolony personel medyczny.
