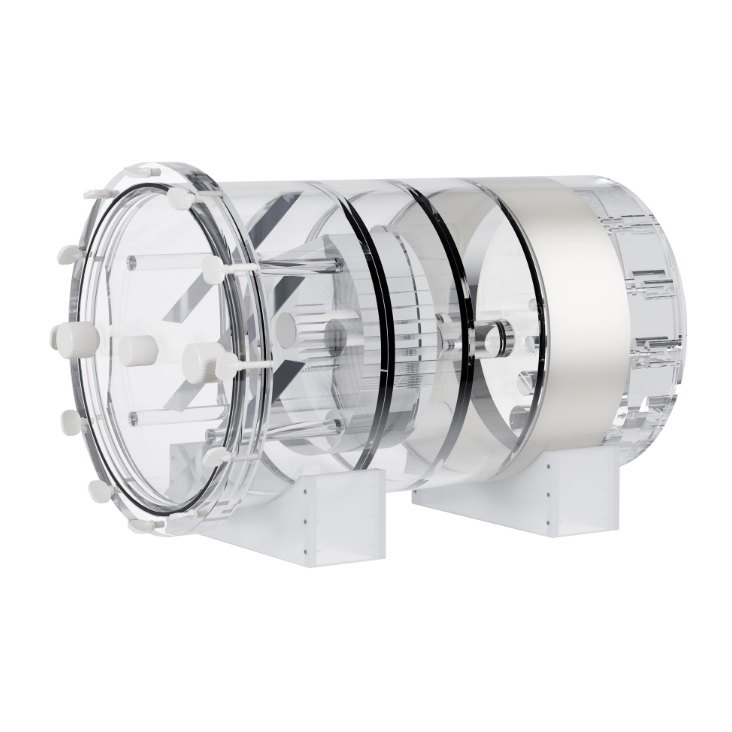

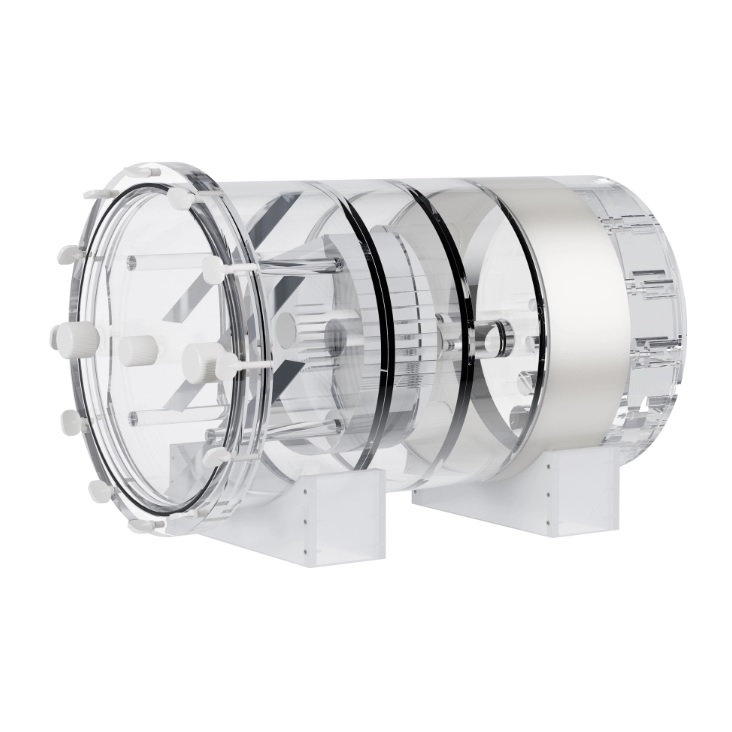

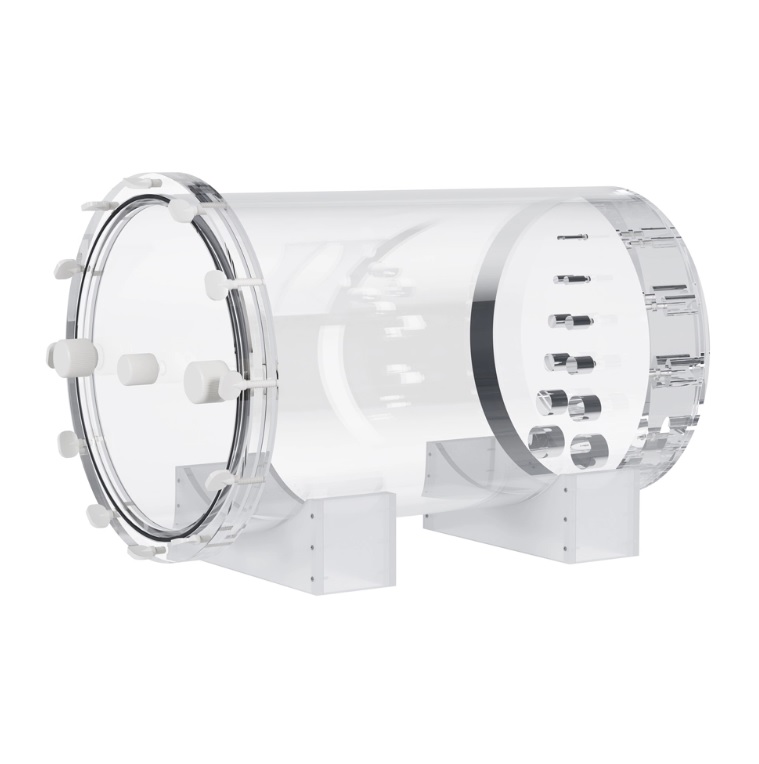

Diagnomatic Pro-CT AAPM

Pro-CT AAPM

Fantom Pro-CT AAPM może być używany do przeprowadzania testów tomografów komputerowych, zgodnie z Raportem 1 AAPM (Amerykańskiego Stowarzyszenia Fizyków Medycznych).

Dane techniczne (mogą być modyfikowane do specyfikacji klienta):

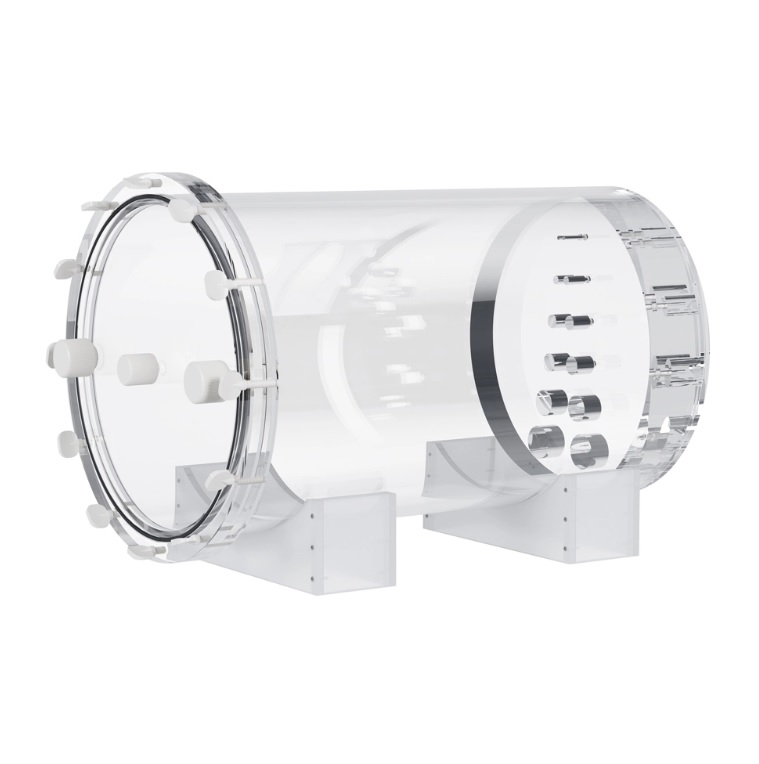

Zbiornik na wodę PMMA

• średnica wewnętrzna cylindra: 214 mm

• średnica zewnętrzna cylindra: 220 mm

• Pokrywa posiada szybkozłączne zawory ułatwiające napełnianie i opróżnianie

• do pokrywy można przymocować aluminiowy trzpień wyrównujący (Ø6,3 mm x 76 mm) lub polistyrenową wkładkę TLD (do pomiarów dawki)

‍

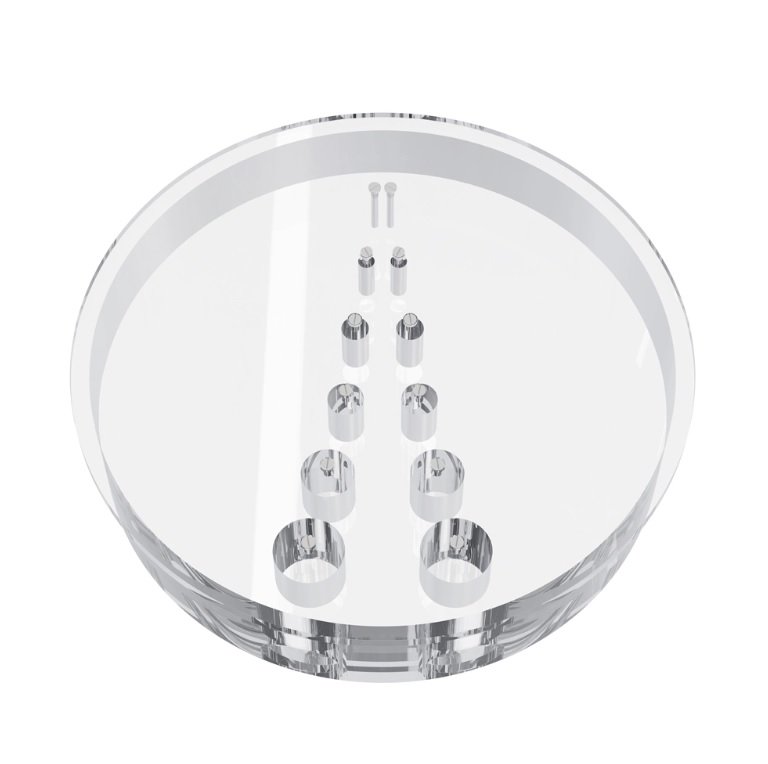

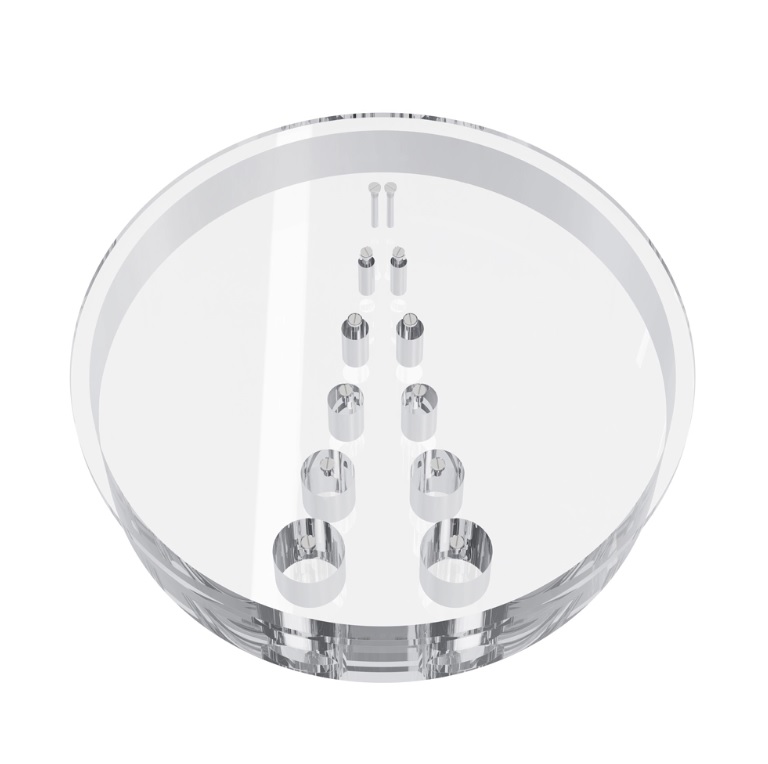

Moduł niskiego kontrastu

• umieszczony na jednym końcu zbiornika wody

• 12 wgłębień o głębokości 40 mm

• po dwie sztuki z każdego wgłębienia o średnicach: 25,4, 19,0, 12,7, 9,5, 6,4 i 3,2 mm

• rozmieszczone w odległości dwukrotności ich średnicy od linii środkowej

• wgłębienia można łatwo wypełnić od zewnątrz roztworami dekstrozy lub chlorku sodu o różnych stężeniach

‍

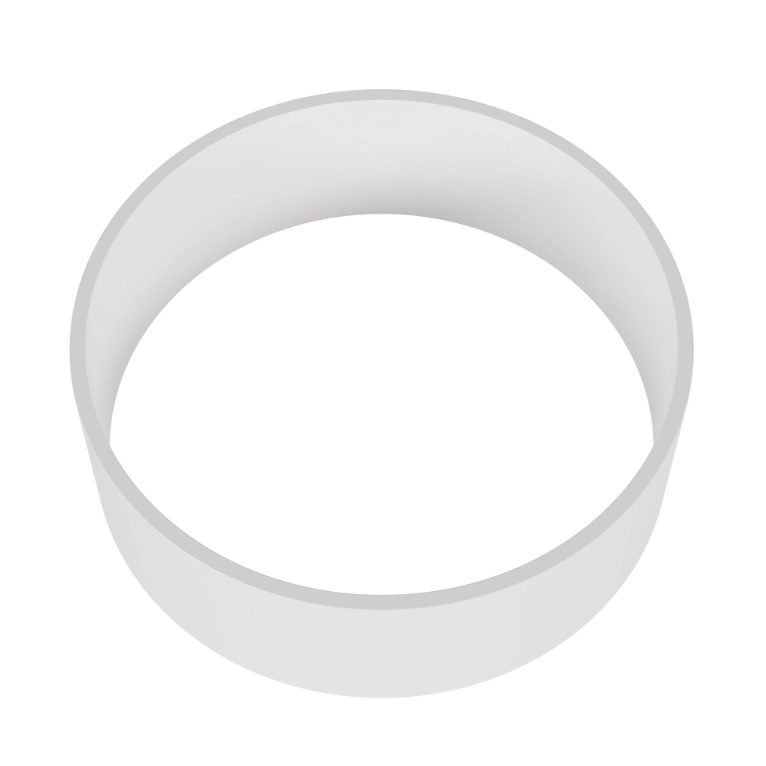

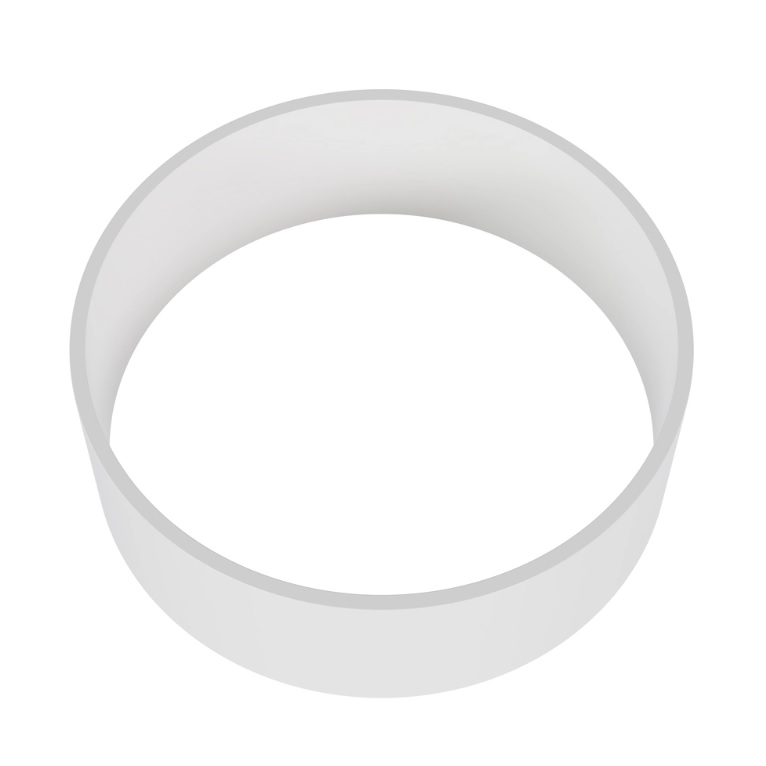

Wkładka kostna

• Pierścień PTFE

• grubość ścianki 6,4 mm, długość 70 mm

• pasuje do wszystkich wkładek, aby utwardzić promień

‍

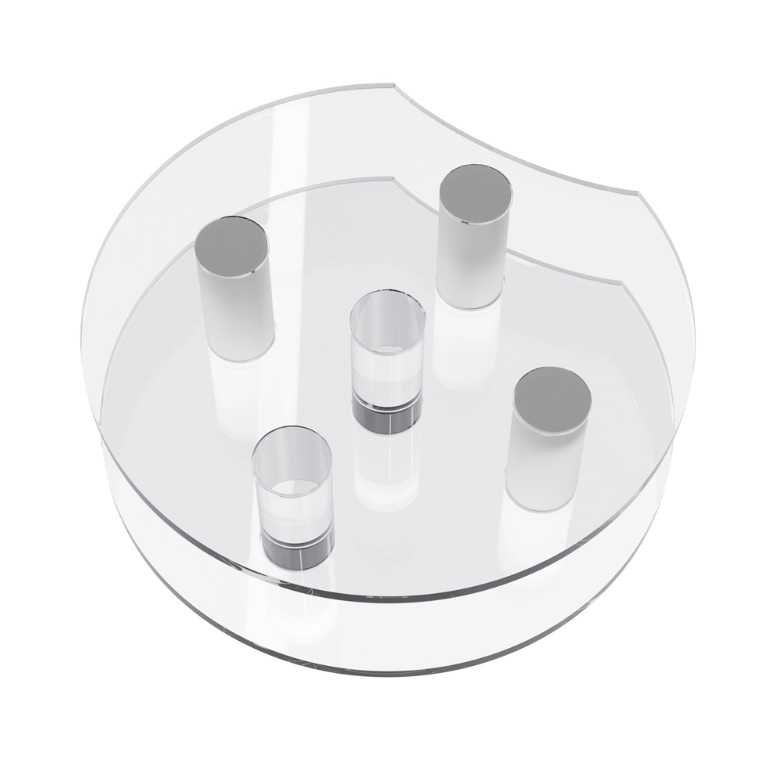

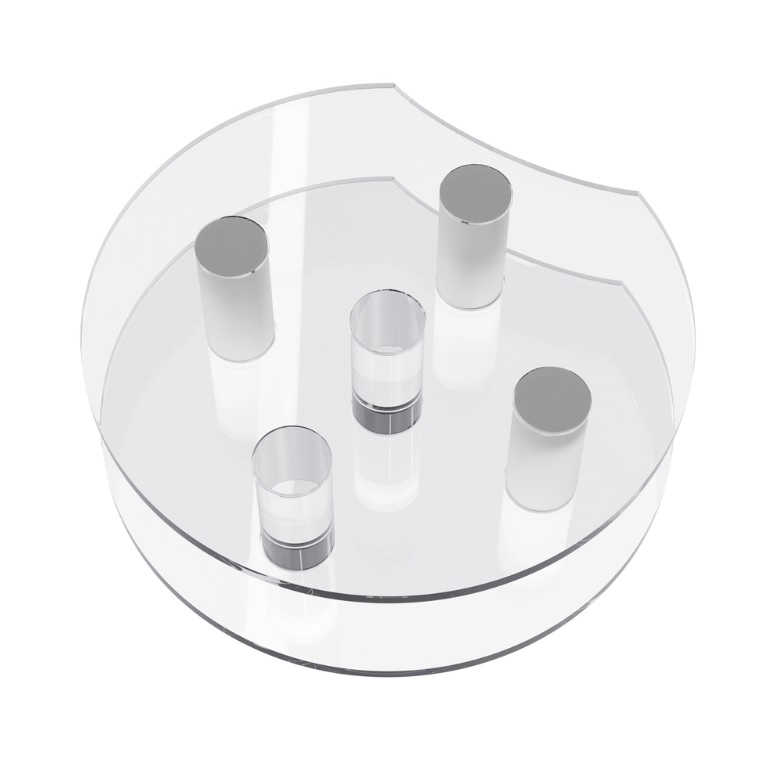

Wkładka liniowości numeru CT

• ‍pięć prętów 25 mm

• materiał: polietylen, PMMA (akryl), poliwęglan, polistyren i nylon

• wartości gęstości (g/cm³): odpowiednio 0,95, 1,19, 1,20, 1,05 i 1,1

‍

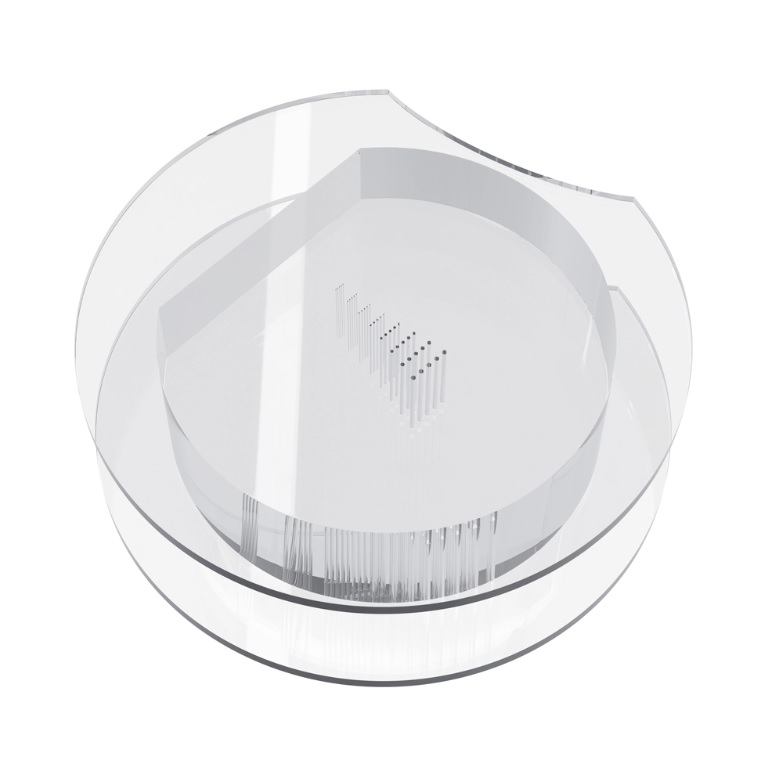

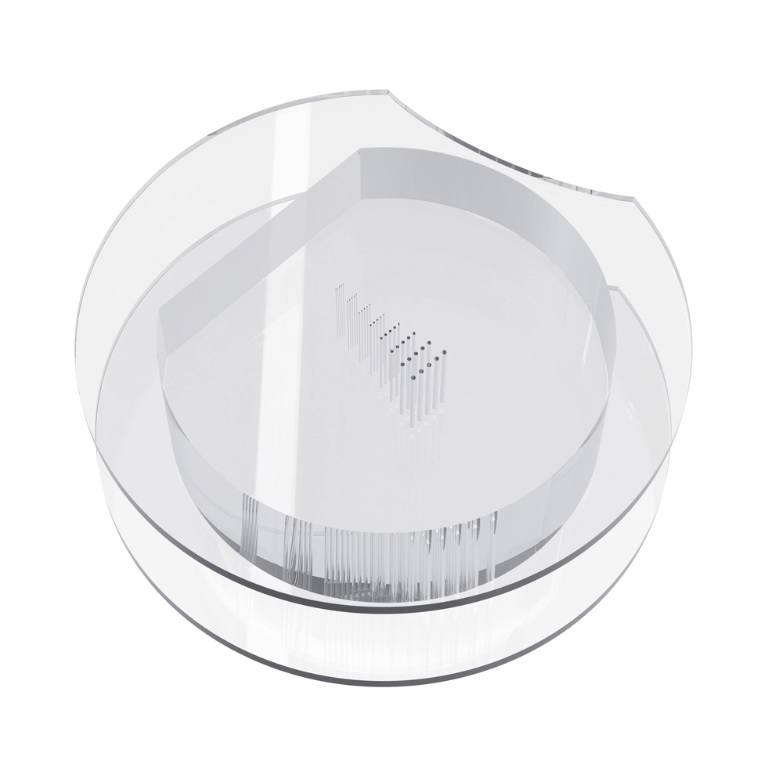

Wkładka rozdzielczości

• osiem zestawów / rzędów otworów wentylacyjnych (pięć otworów na zestaw)

• średnice otworów: 1,75, 1,5, 1,25, 1,00, 0,75, 0,61, 0,50 i 0,40 mm

• odległość między otworami jest równa średnicy otworu

• odległość między rzędami 5 mm

• drut ze stali nierdzewnej 0,2 mm umieszczony wzdłużnie w celu obliczenia funkcji rozrzutu linii

‍

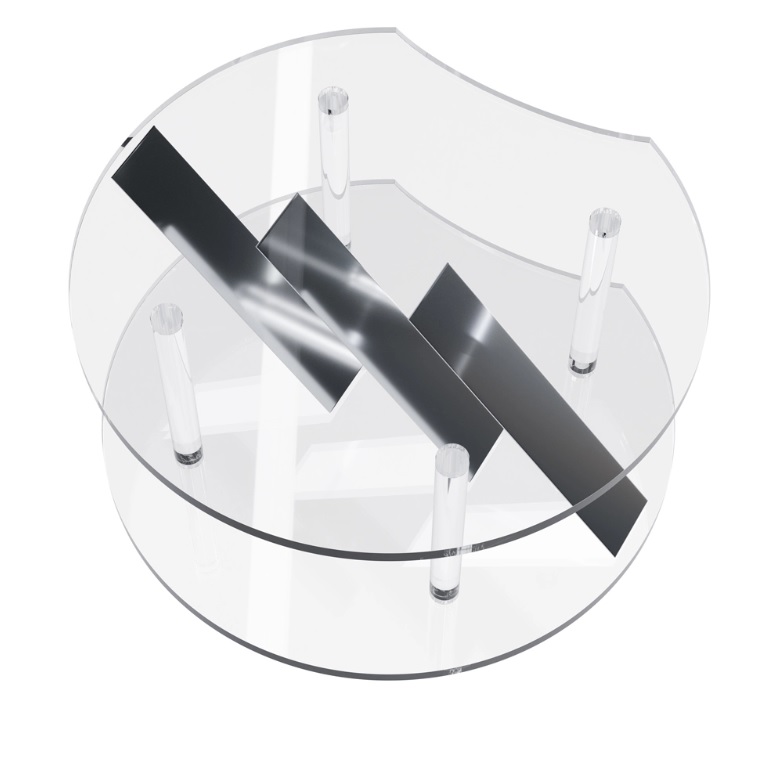

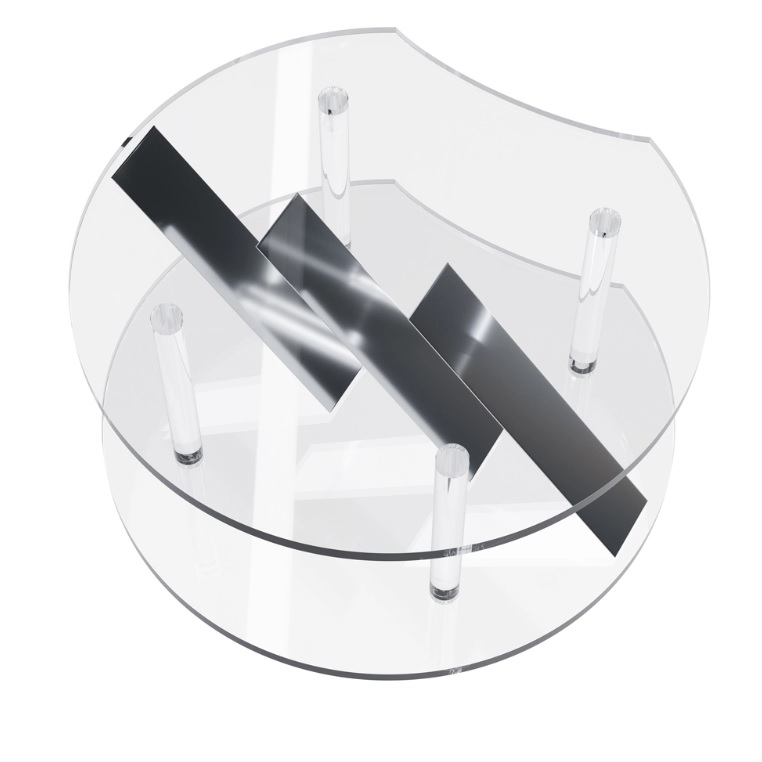

Wkładka grubości plastra

• trzy paski aluminiowe o grubości 0,5 mm i szerokości 25 mm pod kątem 45°, umieszczone pośrodku i wyrównane pionowo

‍

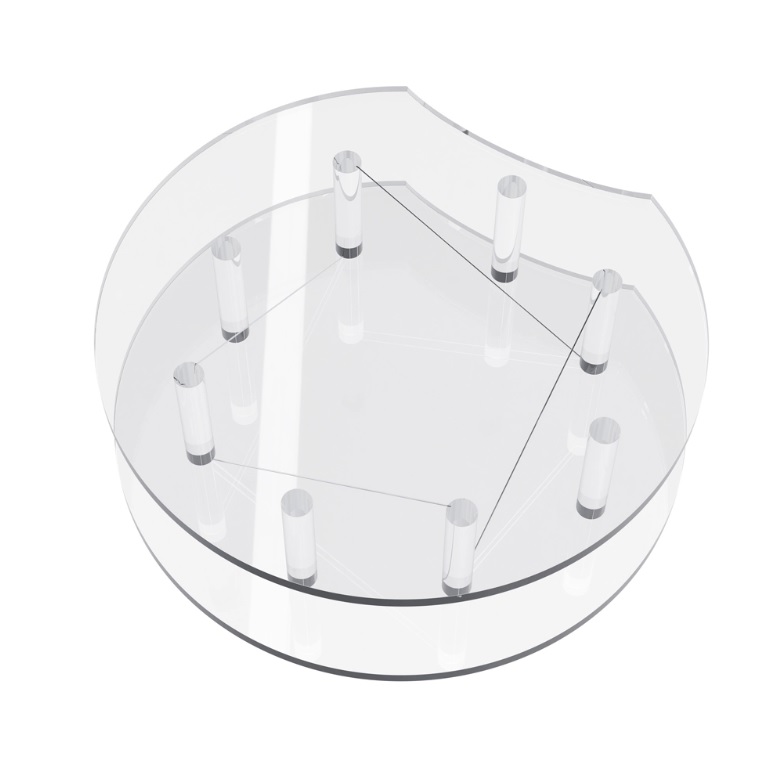

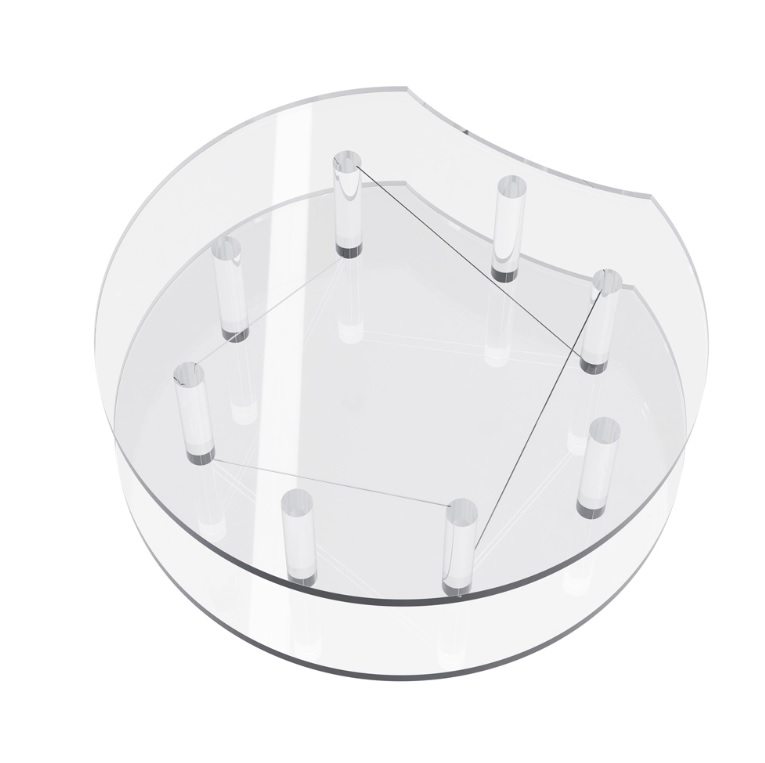

Wkładka geometrii (opcjonalnie)

• ‍zawiera dwie pary ramp z drutu aluminiowego, których tangens kąta nachylenia jest równy 0,5

• środki ramp przecinają się w tej samej płaszczyźnie, co pozwala na bardzo precyzyjną ocenę położenia wycinka

• zawiera dwa zestawy czterech prętów PMMA (Ø 10 mm) umieszczonych w wierzchołkach dwóch kwadratów (boki o długości 100 mm)

‍

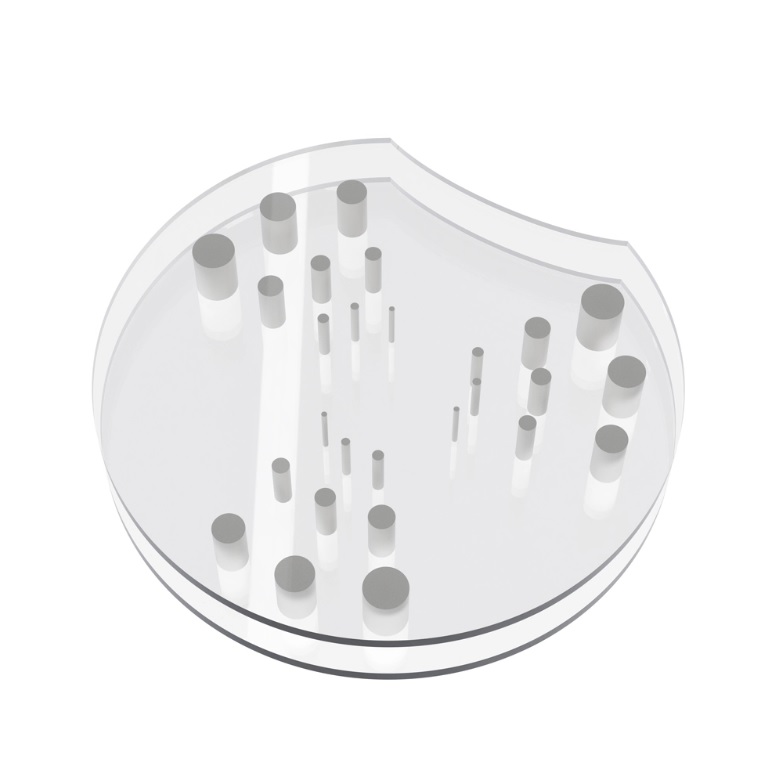

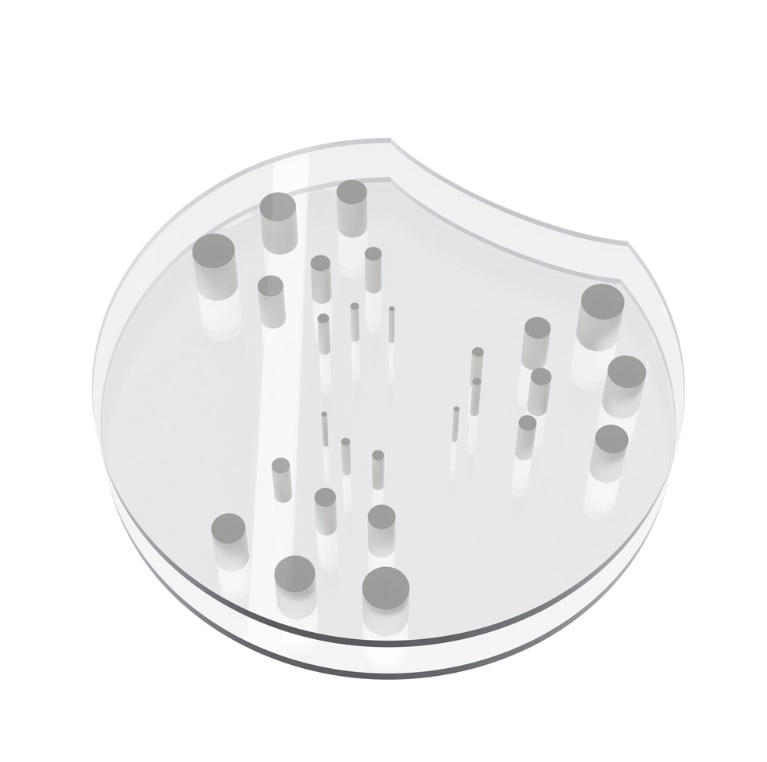

Potrójna wkładka o niskim kontraście (opcjonalnie)

• ‍zawiera trzy grupy obiektów o niskim kontraście. W każdej grupie znajdują się pręty o tej samej gęstości, wysokości 20 mm i średnicy od 2 do 15 mm. Różnica gęstości między grupami a otaczającym materiałem wynosi dokładnie 0,3%, 0,6% i 1,0%
• wykonane z PMMA

‍

Akcesoria

• rury napełniające
• opcjonalny futerał do dużych obciążeń (04-502)



Cechy produktu:

• jest zgodny z:
  — Raport nr 1 AAPM (Amerykańskiego Stowarzyszenia Fizyków w Medycynie)
  — IEC 61223-3-5
  — IEC 61223-2-6
• Znakowane CE
• podręcznik zawiera szczegółowe wytyczne dotyczące przeprowadzania każdego testu, oceny wyników i rejestracji
