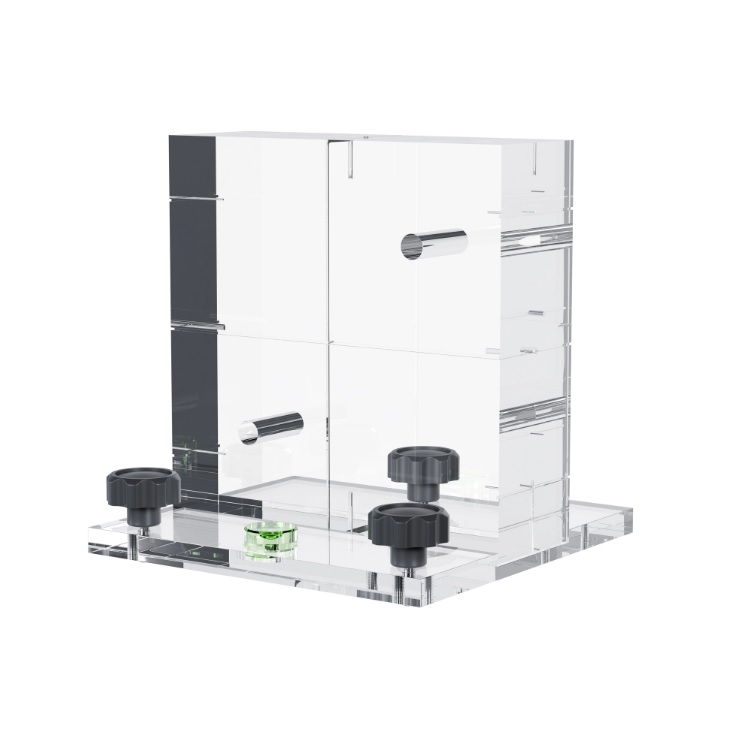

Diagnomatic ProCT Align

ProCT Align

04-601 - Wersja do kontroli ustawienia lasera CT
04-602 - Wersja do kontroli ustawienia lasera CT i kalibracji (z wkładką z aluminiowymi ziarnami)
04-603 - Wersja do kontroli ustawienia lasera PET/CT (z kulką wolframową)

Fantom może być używany do sprawdzania ustawienia wewnętrznych i zewnętrznych laserów względem radiograficznego centrum aparatów CT oraz PET/CT , a także do weryfikacji kąta gantry. Może być także używany z akceleratorami do sprawdzania pionowych i poziomych kątów gantry, ustawienia laserów oraz pionowych ruchów stołu.

‍

Dane techniczne (mogą być modyfikowane do specyfikacji klienta):

• wykonany z przezroczystego PMMA 150 x 150 x 50 mm
• naniesione linie mają szerokość 1 mm i są białe dla ułatwienia obserwacji
• opcjonalna kula wolframowa o średnicy 5,5 mm w środku do sterotaktycznej weryfikacji kolimatora (jest wyjmowana do zastosowań CT)
• opcjonalna wkładka zawierająca 5 aluminiowych pręcików o średnicy 1 mm i długości 5 mm z podziałką wskazującą odstęp między nasionami od środka do środka



Duże boki o wymiarach 150 x 150 mm obejmują:

• linie centrujące, które przechodzą przez fantom z jednej strony
• dwa duże otwory o średnicy 9,5 mm, oddalone od siebie o 106 mm, dokładnie w środku ćwiartki fantomu

‍

Małe boki o wymiarach 50 x 150 mm obejmują:

• linie trasowania przechodzące przez środek wszystkich czterech boków - 2 z tych boków są również trasowane w odległości 50 mm od środka
• 3 otwory, jeden w środku i dwa 50 mm od środka
• środkowe otwory na szpilki mają średnicę 2 mm i utrzymują wolframową szpilkę o długości 15 mm
• Średnica środkowych otworów wynosi 1,0 mm

‍

Platforma poziomująca:

• wykonane z przezroczystego PMMA
• wymiary: 150 x 150 x 10 mm
• Poziomica pęcherzykowa i trzy śruby poziomujące

‍
Cechy produktu:

• jest zgodny z:
  - IEC 61223-3-5
  - IEC 61223-2-6
• Znakowane CE
• podręcznik zawiera szczegółowe wytyczne dotyczące przeprowadzania każdego testu, oceny wyników i rejestracji
