Diagnomatic ProCT MK II

ProCT MK II

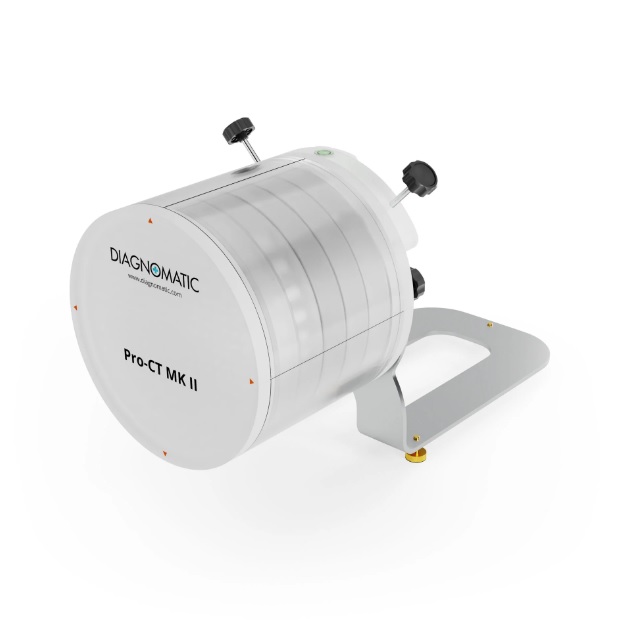

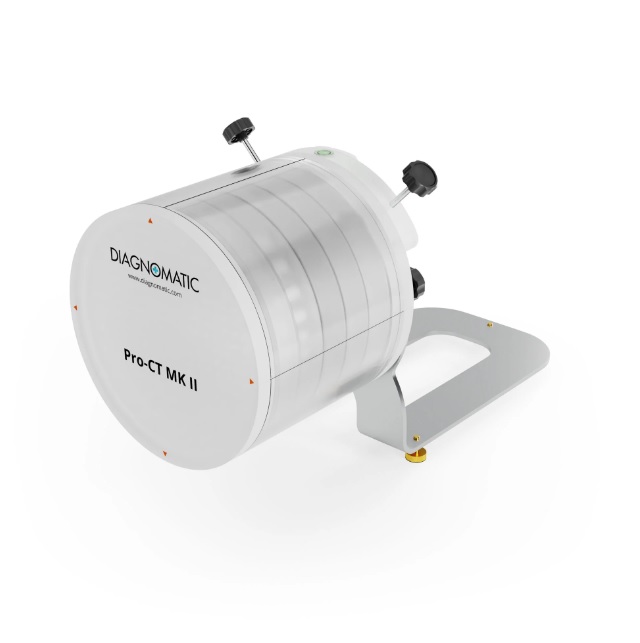

Fantom ProCT MK II może być używany do przeprowadzania testów akceptacji i stałości systemów tomografii komputerowej zgodnie z IEC 61223-3-5 i wytycznymi AAPM (American Association of Physics in Medicine). Ten fantom składa się z kilku modułów testowych umieszczonych wewnątrz cylindrycznego pojemnika, który można zamontować bezpośrednio na uchwycie stołu CT lub na regulowanym stojaku. Umożliwia dokładne wyrównanie pomiarów na stole i poza nim. Oznaczenia na fantomie i pomoce poziomujące zapewniają dalsze ułatwienie procesu pozycjonowania.

Phantom może być używany do wykonywania następujących testów:

• zniekształcenia geometryczne
• odchylenie średniej wartości HU
• poziom szumu/jednorodność
• artefakty
• MTF
• SSP, LSF, PSF
• CNR
• rozdzielczość wysokokontrastowa
• rozdzielczość przestrzenna w wymiarze Z
• rozdzielczość niskokontrastowa
• profil przekroju / grubość warstwy
• zgodności wskaźników świetlnych z izocentrum
• liniowość



Dane techniczne (mogą być modyfikowane do specyfikacji klienta):

• moduł główny zawiera sekcję PMMA z szeregiem otworów o średnicy 2 mm i głębokości 10 mm i umieszczonych w odstępach 10 mm
• średnica zewnętrzna: 220 mm
• długość: 250 mm
• opcjonalne zewnętrzne pierścienie hartujące belki:
  - Średnica zewnętrzna 380 mm (04-417)
  - średnica zewnętrzna 350 mm (04-418)
  - średnica zewnętrzna owalna 300 — 380 mm (04-419)
  - średnica zewnętrzna owalna 450 — 550 mm (04-420)

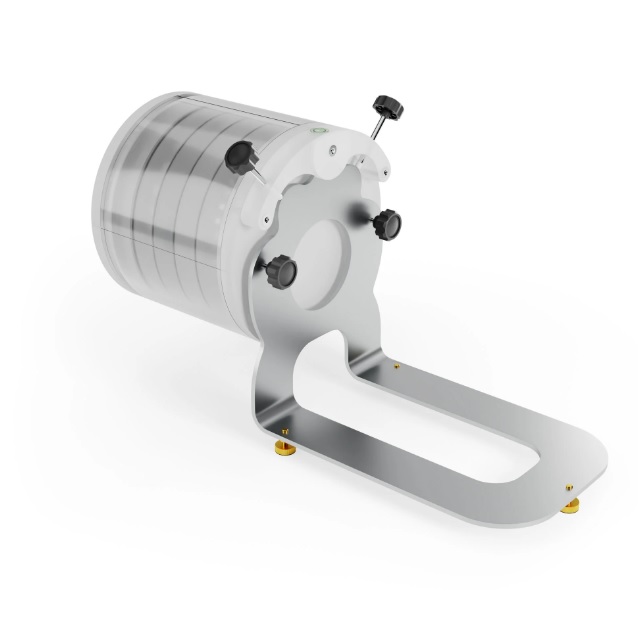

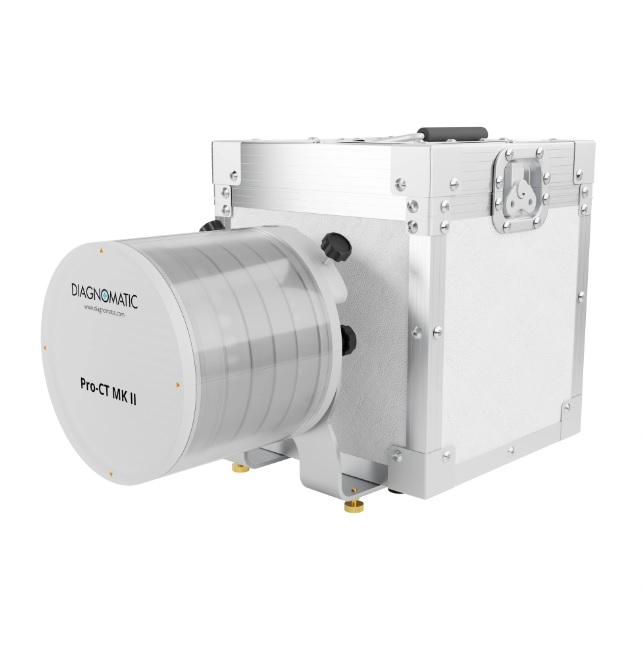

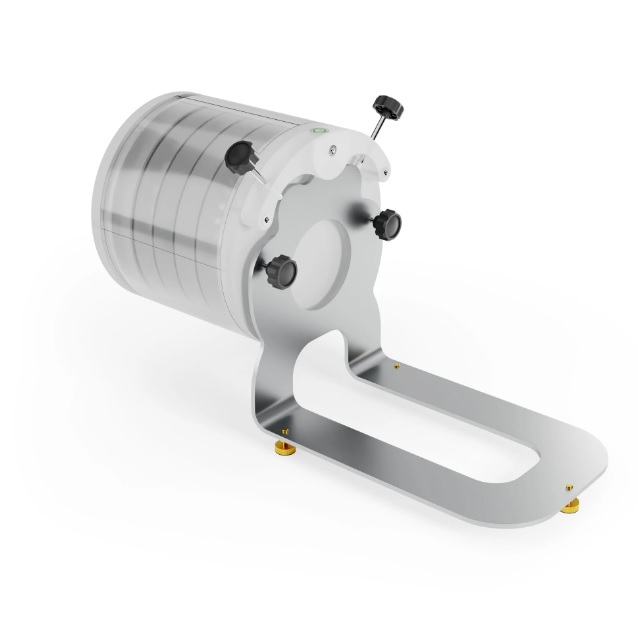

• uniwersalny stojak pozycjonujący do pomiarów na stole i poza stołem (04-550)
• opcjonalne dedykowane adaptery dla różnych producentów:

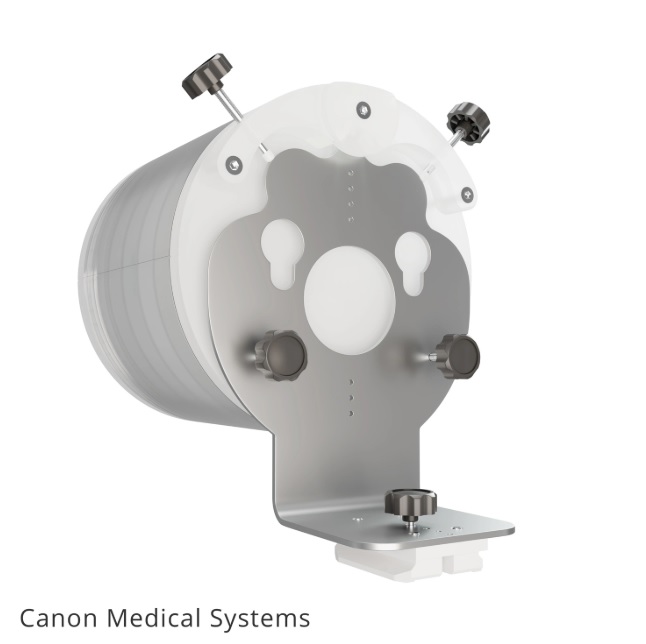

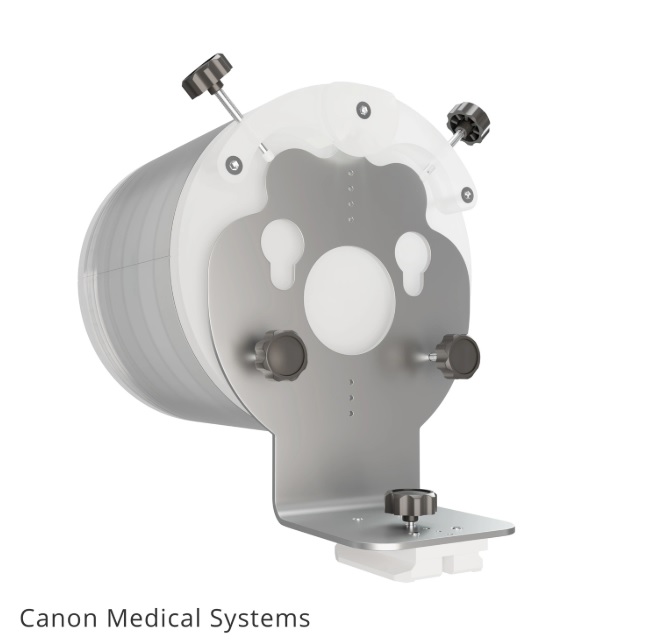

  - (04-551) Systemy medyczne Canon

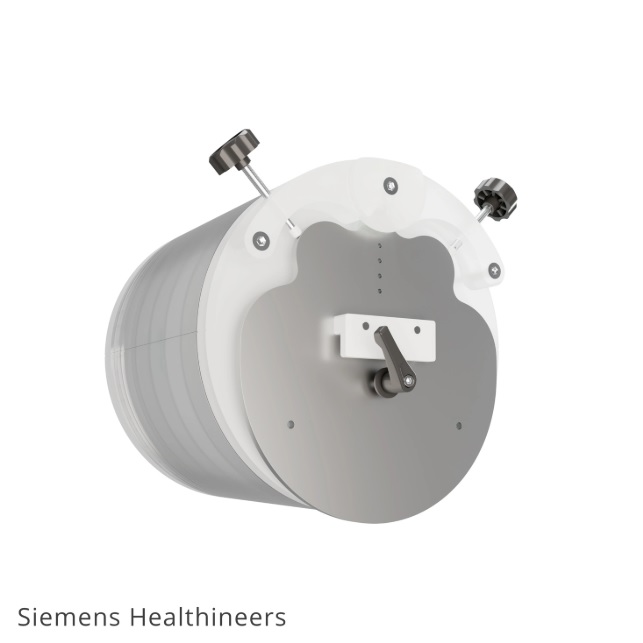

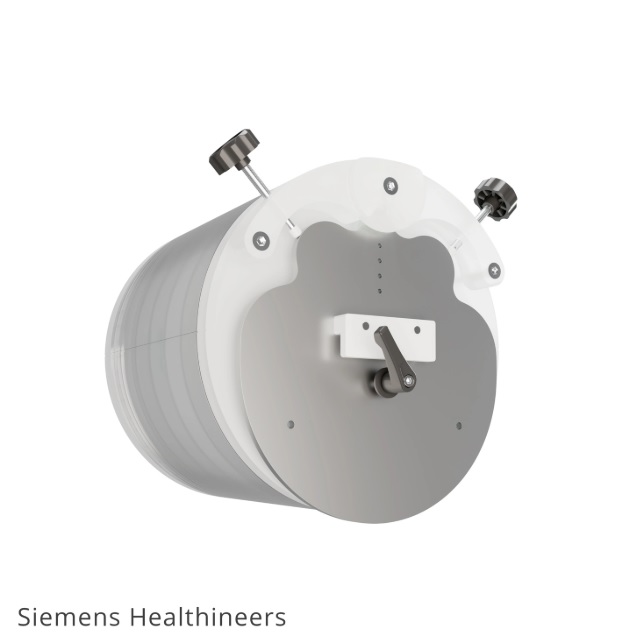

  - (04-552) Siemens Healthineers

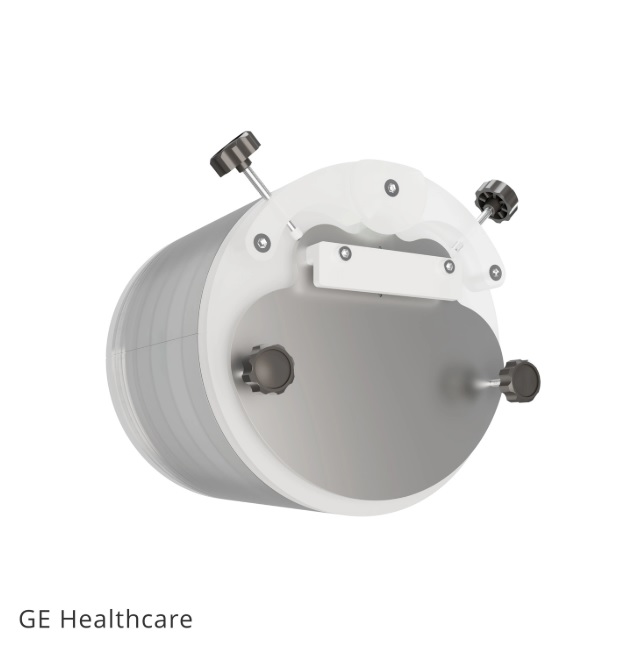

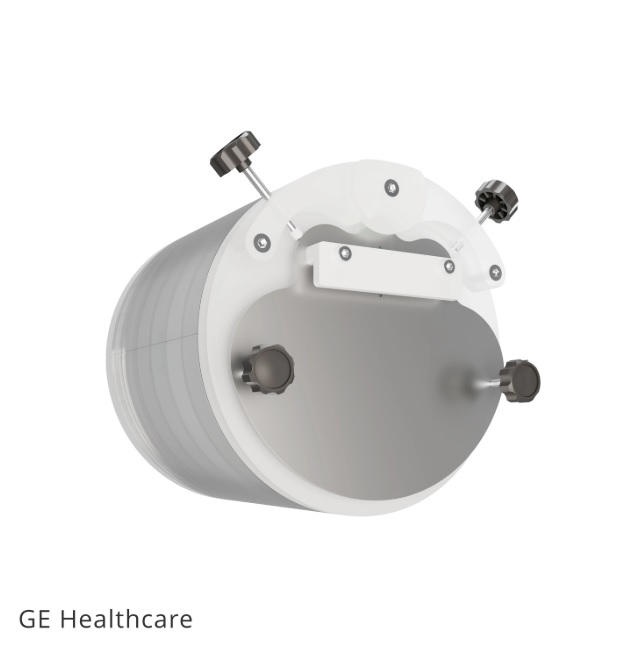

  - (04-553) GE Healthcare

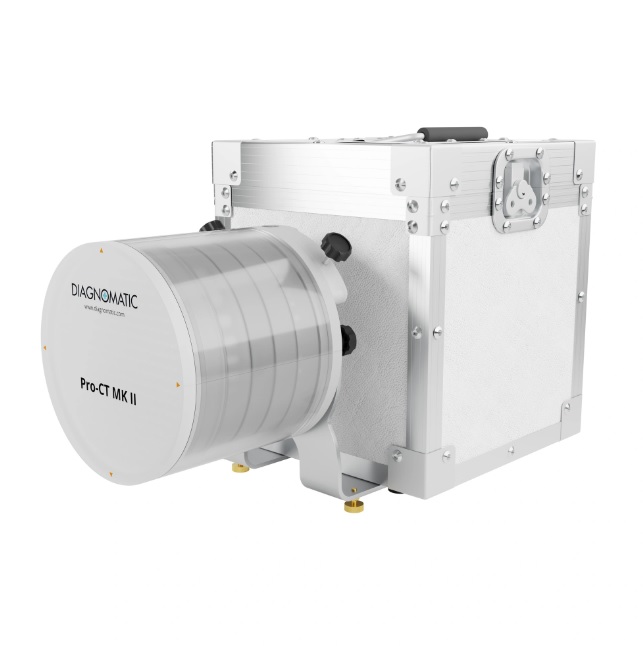

• futerał

Moduły

Niski kontrast

• średnica: 200 mm
• grubość: 30 mm
• wykonane z PMMA
• zawiera trzy grupy obiektów o niskim kontraście: w każdej grupie znajdują się pręty o tej samej gęstości, wysokości 20 mm i średnicy od 1 do 15 mm. Różnica kontrastu między grupami a otaczającym materiałem wynosi 0,3, 0,6 i 1%
• opcjonalne cele podcięcia o nominalnym kontraście 1,0% i długościach osi z wynoszącej 3, 5 i 7 mm. Dla każdej z tych długości znajdują się obiekty o średnicy 2, 3, 5, 7 i 9 mm (04-411)

Sensytometria

• średnica: 200 mm
• grubość: 30 mm
• zawiera 9 próbek sensytometrycznych w kształcie prętów (ø25 mm): PTFE, LDPE, POM-C, ABS, PA-6, PET, powietrze, fiolka z wodą oraz korpus modułów PMMA

Geometria

• średnica: 200 mm
• grubość: 30 mm
• zawiera dwie pary ramp z drutu stalowego, których styczna kąta nachylenia wynosi 0,5
• środkowe rampy przecinają się na tej samej płaszczyźnie umożliwiając bardzo precyzyjną ocenę położenia przekroju
• zawiera cztery pręty ø5 mm i cztery pręty ø3 mm z powietrza w wierzchołkach regularnego ośmiokąta blisko zewnętrznego obwodu fantomu do oceny symetrii i geometrii kołowej
• opcjonalne dziewięć kulek do oceny obrazowania przez skaner objętości sferycznych, o średnicach: 1,0, 2,0, 3,0, 4,0, 5,0, 6,0, 7,0, 8,0 i 9,0 mm (04-413)

Rozdzielczość

• średnica: 200 mm
• grubość: 30 mm
• zawiera 13 koncentrycznie umieszczonych elementów o wysokim kontraście do oceny rozdzielczości przestrzennej od 1 do 13 LP/cm
• dwa kulki z węglika wolframu ø0,18 mm i ø0,28 mm do obliczania MTF i SSP
• Interfejs PTFE/PMMA z funkcją rozprzestrzeniania liniowego (LSF)
• Funkcja rozprzestrzeniania punktu (PSF) - drut ze stali nierdzewnej 0,25 mm w powietrzu
• opcjonalne, dodatkowe koncentrycznie umieszczone elementy o wysokim kontraście do oceny rozdzielczości przestrzennej od 14 do 30 LP/cm (04-414)

Jednorodny

• średnica: 200 mm
• grubość: 35 mm
• można napełnić wodą

Moduł opcjonalny wykonany z odpowiednika wody Pro-Water (04-421)

• średnica: 200 mm
• grubość: 35 mm
• naśladuje prawdziwą wodę z dokładnością 1%

Opcjonalny moduł gęstości elektronowej (04-416)

• średnica: 200 mm
• grubość: 30 mm
• zawiera próbki 10 różnych materiałów w kształcie pręta (Ø 30 mm x 27,5 mm) o znanej gęstości fizycznej i elektronowej odpowiadającej następującym tkankom: płuca (inhalacja), płuca (wydech), piersi (50/50), Solid Trabecular Bone 200, Solid Dense Bone 800, Solid Dense Bone Bone 1250, Wątroba, Mięśnie, Tkanka tłuszczowa; dodatkowo próbka z wodą i opcjonalnie pręt tytanowy lub stalowy

Cechy produktu:

• jest zgodny z:
  - IEC 61223-3-5
  - Wytyczne AAPM
  - Wytyczne ACR
  - Specyfikacja 21CFR 1020.33
• Znakowane CE
• podręcznik zawiera szczegółowe wytyczne dotyczące przeprowadzania każdego testu, oceny wyników i rejestracji.
