Diagnomatic ProDigiMAM

ProDigiMAM

03-301 - model podstawowy (03-303 + 03-310 + 03-311)

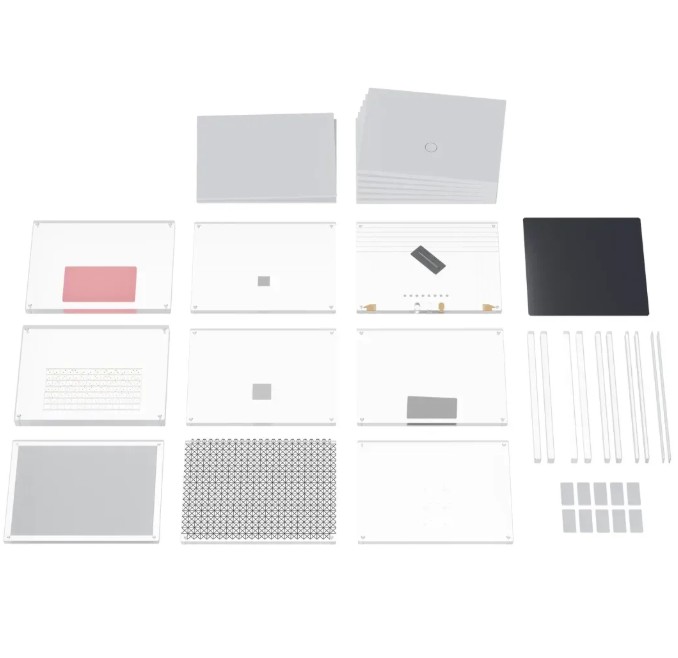

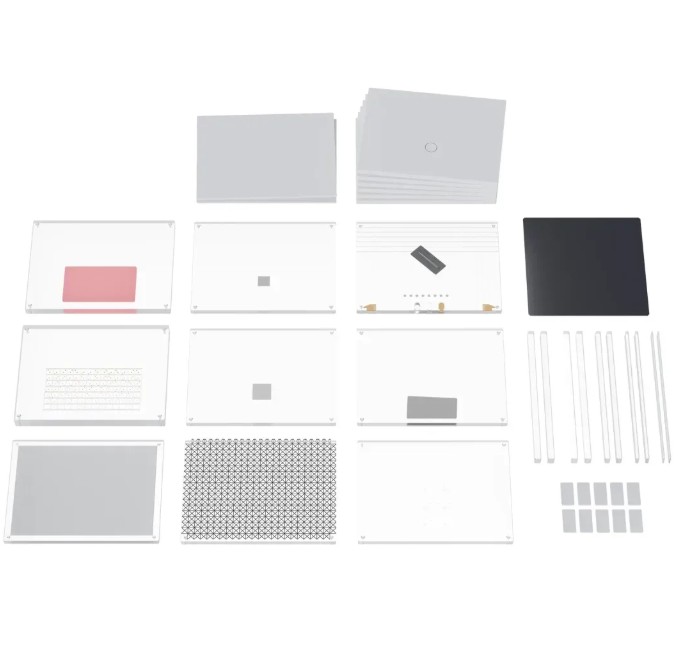

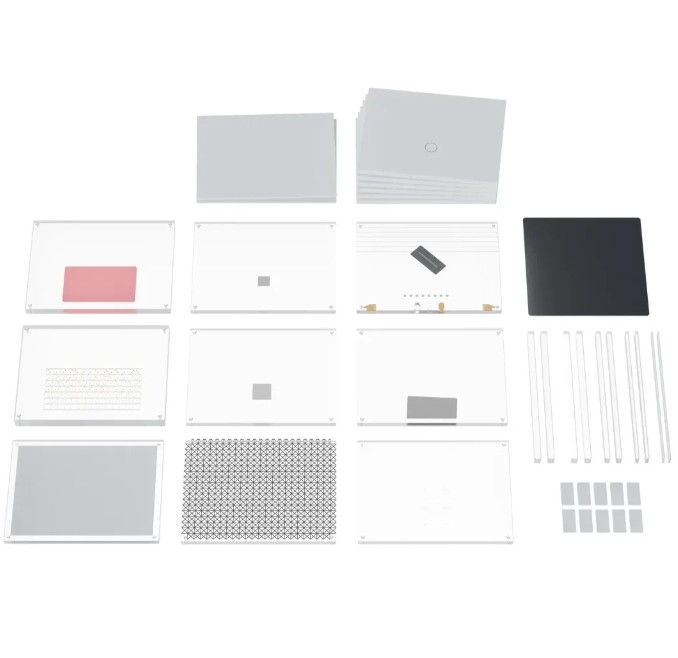

03-302 - kompletny zestaw (03-303 do 03-318, bez 03-312, 03-313)

Fantom do testowania parametrów technicznych cyfrowych i ucyfrowionych aparatów mammograficznych zgodnie z Europejskimi wytycznymi odnośnie Zapewniania Jakości w mammografii (“European Guidelines for Quality Assurance in Mammography Screening”), rozporządzeniem Ministra Zdrowia, polską normą PN-EN 61223-3-2 oraz wymaganiami NFZ.

‍

Może być używany do testowania:

• gęstości optycznej w punkcie referencyjnym
• rozdzielczości przestrzennej
• progowy kontrast obrazu
• kontrastu
• rozmiaru efektywnego pola promieniowania
• obszaru do pomiaru automatyki ekspozycji
• CNR, SNR
• NPS
• MTF
• ghosting
• włókna
• oceny artefaktów
• geometrycznego zniekształcenia
• jakości obrazu

‍

Dane techniczne (mogą być modyfikowane do specyfikacji klienta):

• wymiary: 240 x 180 mm lub 300 x 240 mm
• konstrukcja modułowa – różne moduły mogą być umieszczane na module głównym tworząc określony zestaw testowy
• opcjonalna walizka do przenoszenia (03-322)

‍

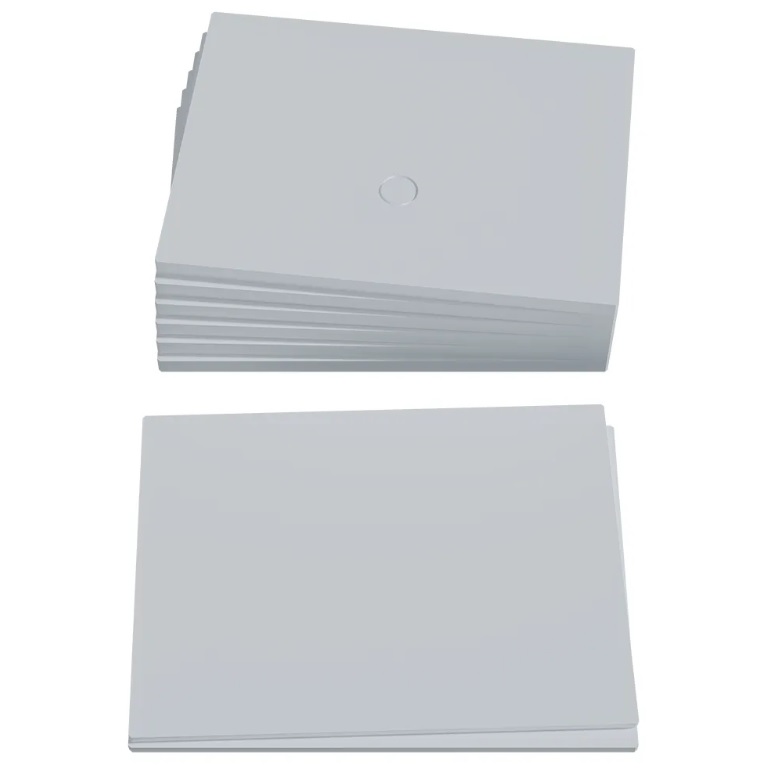

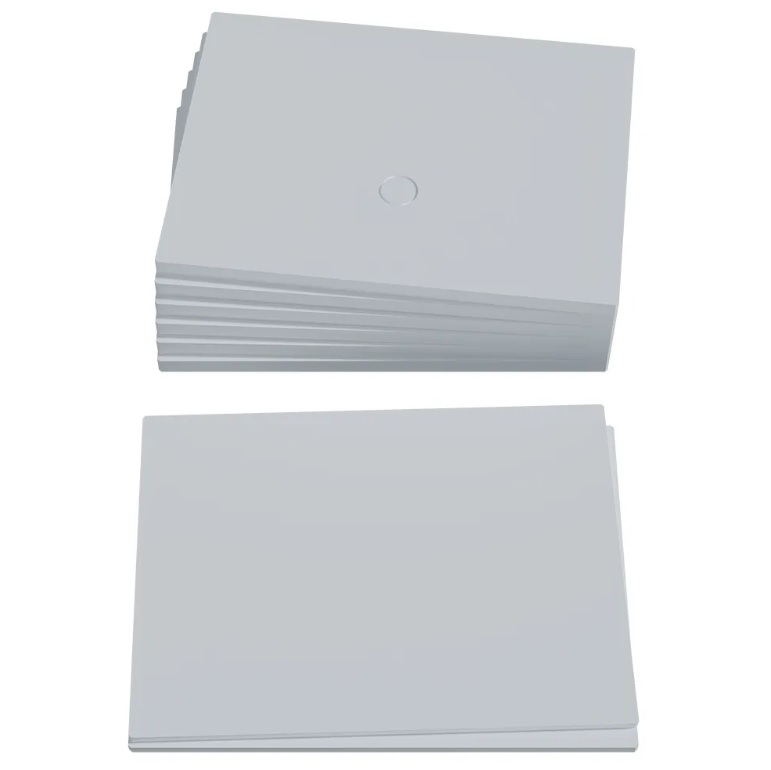

Moduł główny (03-303)

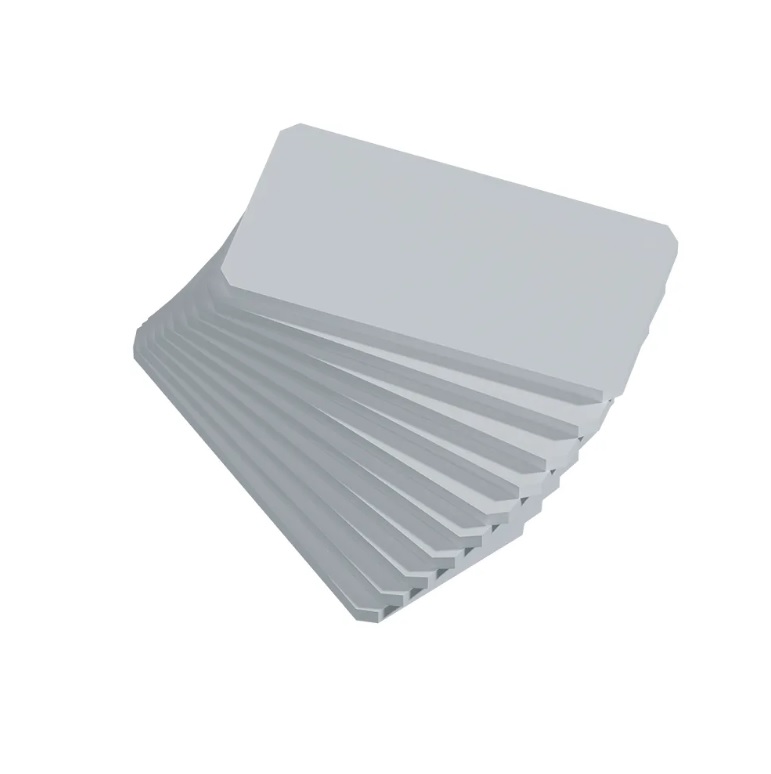

• Zestaw płyt tłumiących PMMA: grubość 6x 10 mm i grubość 2x 5 mm; jedna płyta zawiera oznaczenie punktu odniesienia.

‍

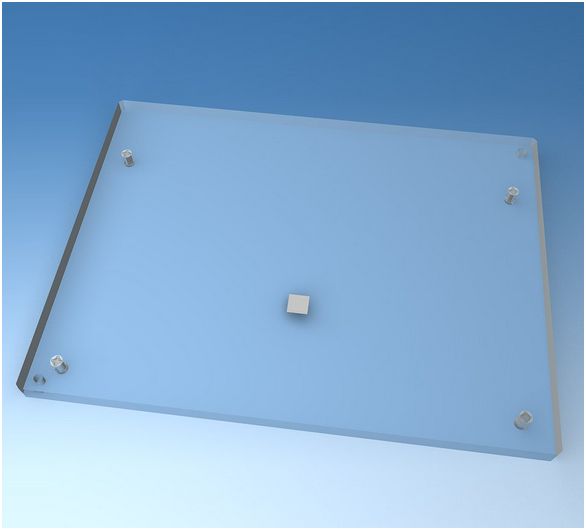

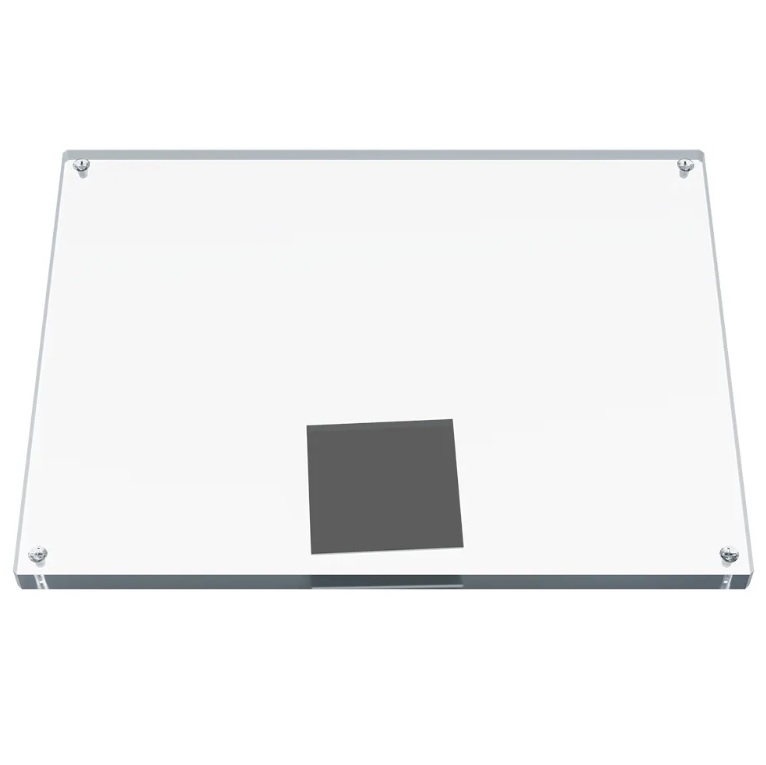

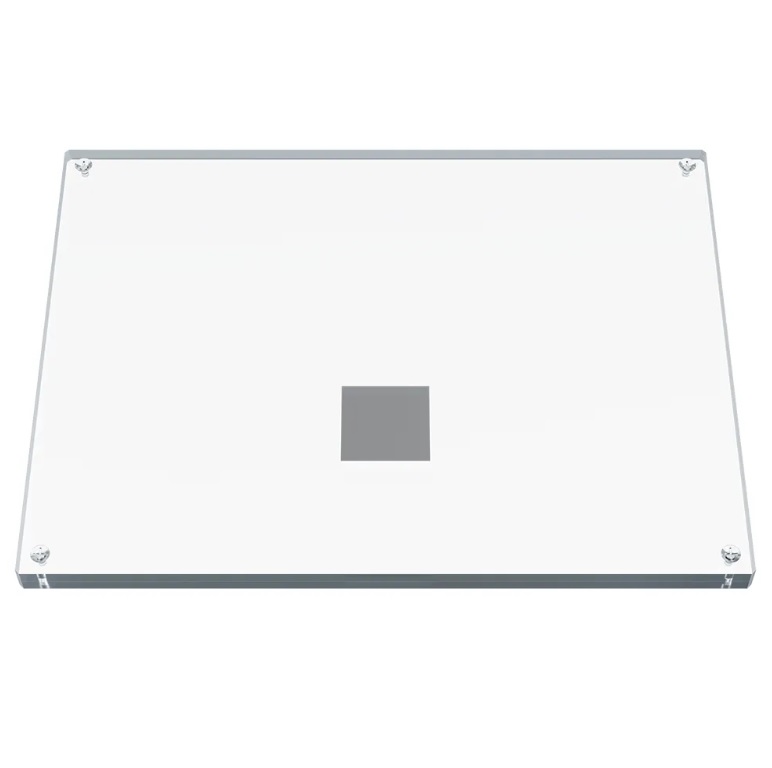

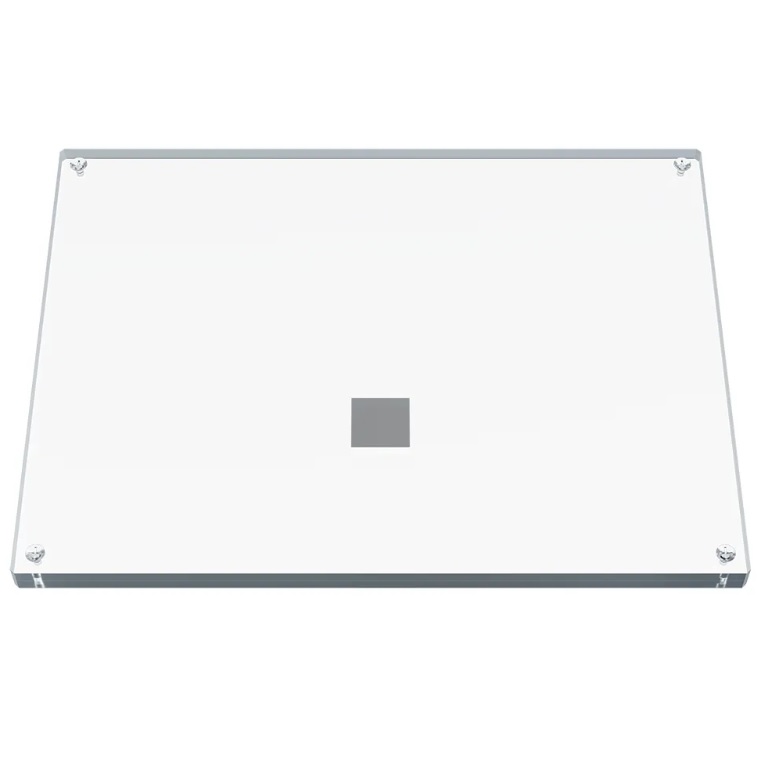

Moduł Ghosting (03-304)

• Moduł o grubości 10 mm zawierający aluminiowy filtr 30 x 30 x 0,1 mm do testu widma

‍

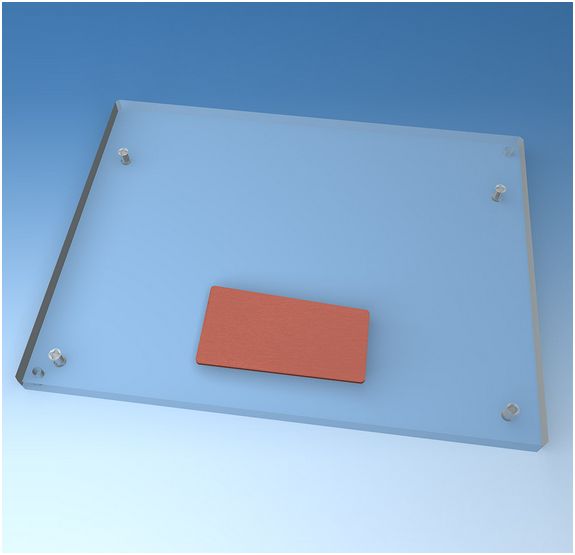

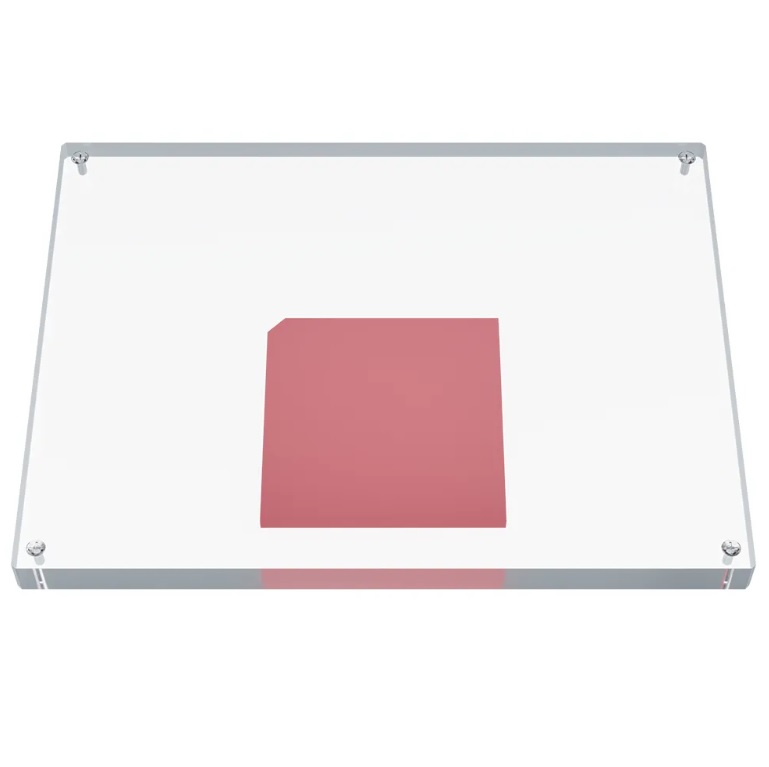

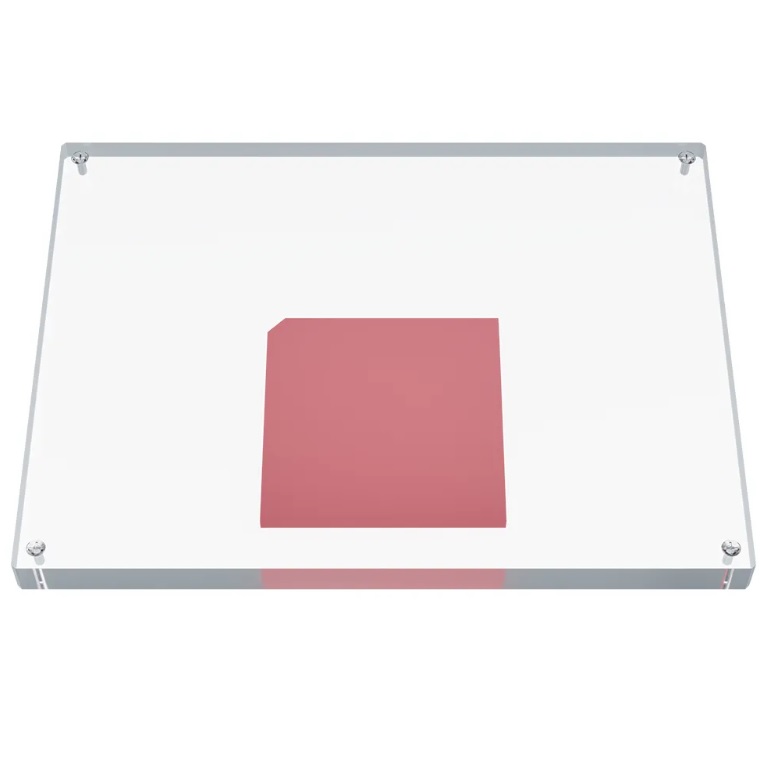

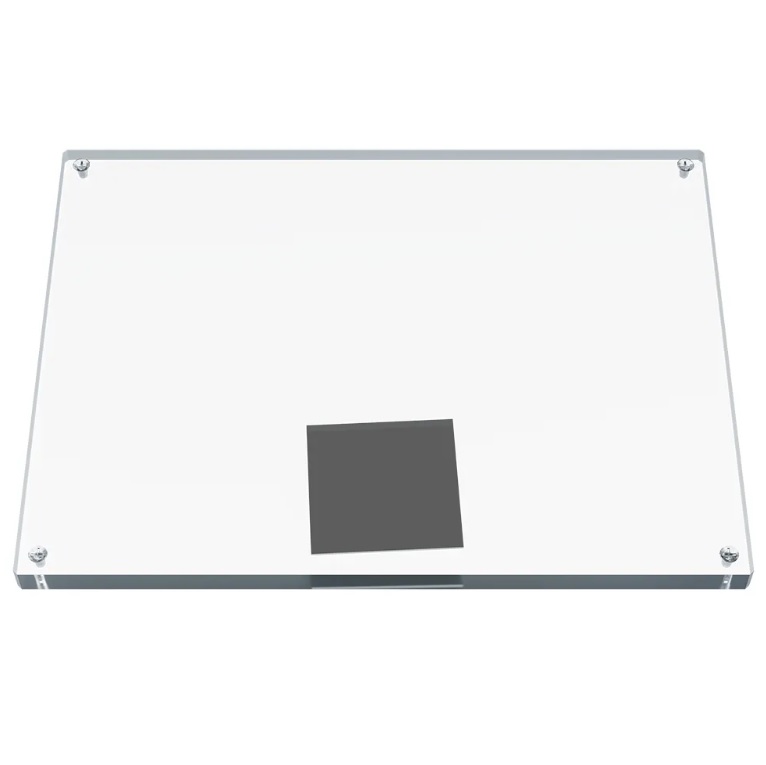

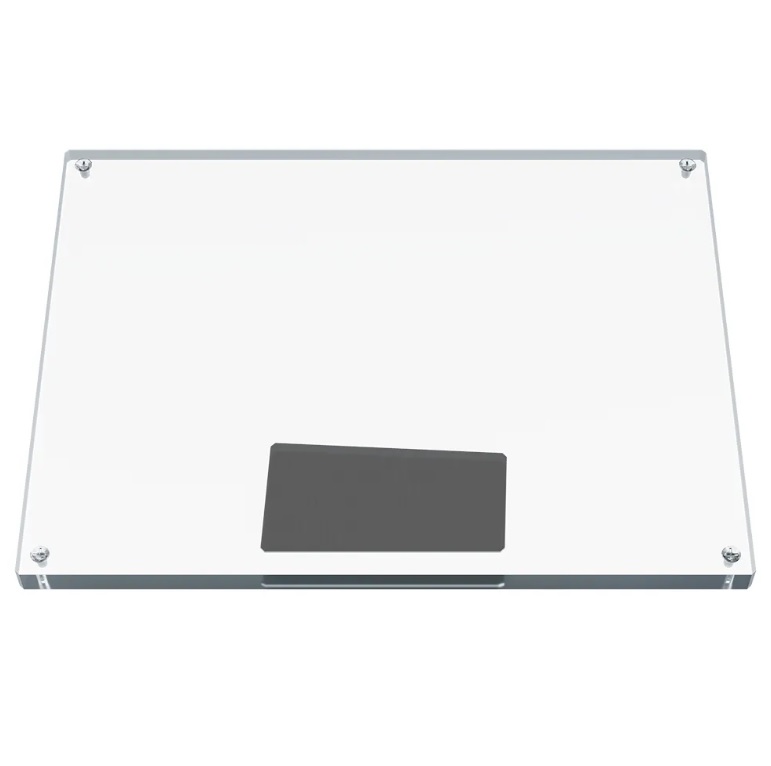

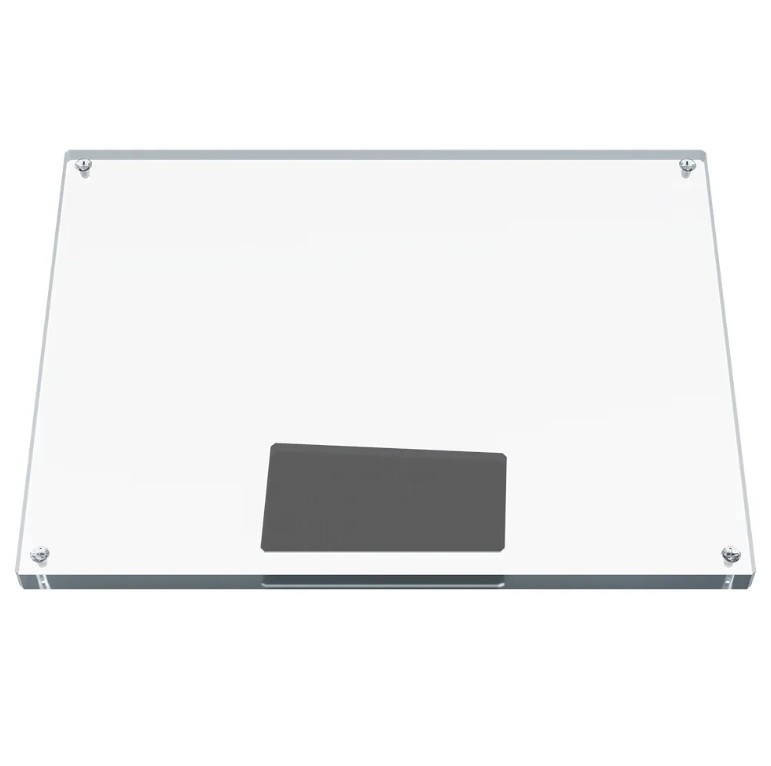

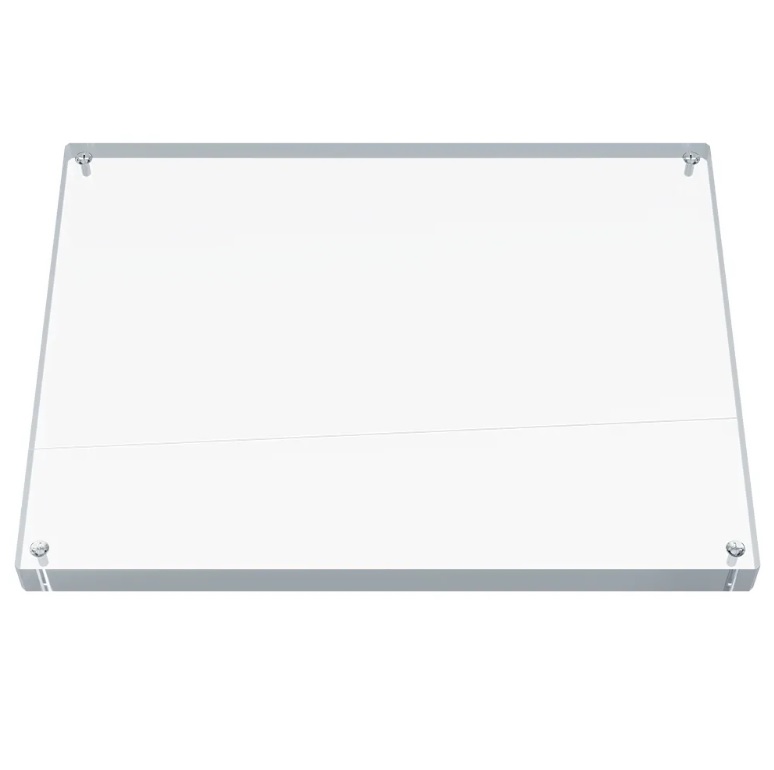

Moduł MTF (03-305)

• Moduł o grubości 10 mm zawierający prostą krawędź ze stali nierdzewnej o dokładności ±2 μm pod kątem 3°

‍

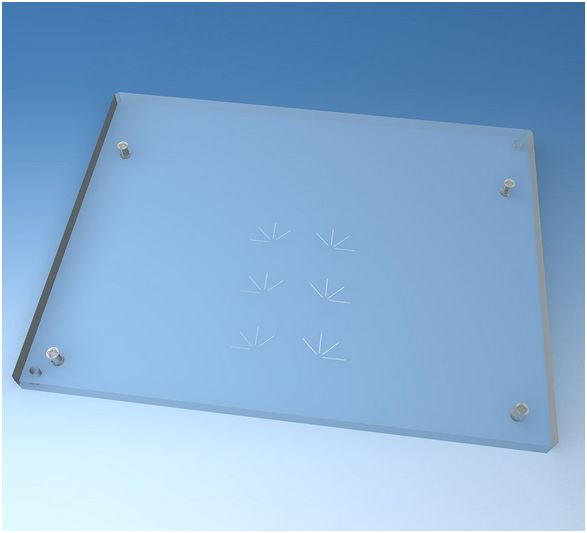

Moduł włókien (03-306)

• Moduł o grubości 10 mm zawierający 6 grup włókien wielokierunkowych o średnicy od 0,40 mm do 0,20 mm

‍

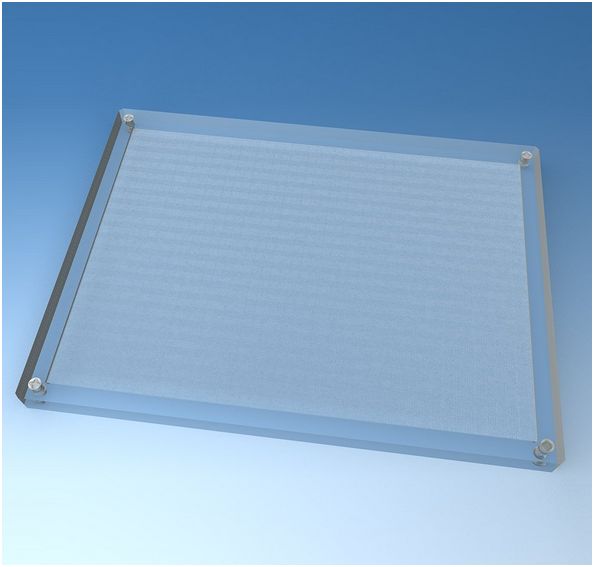

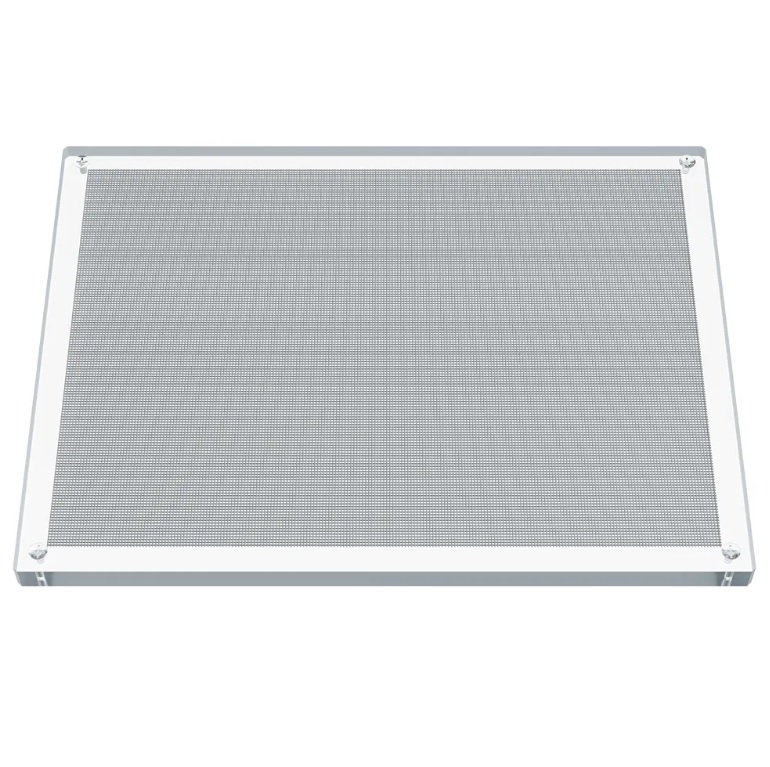

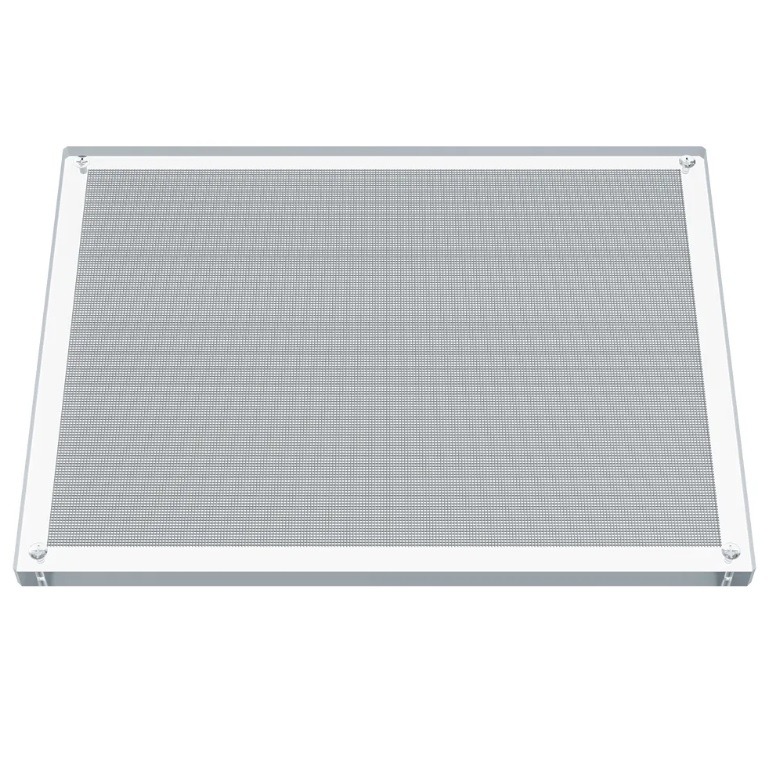

Moduł oceny artefaktów (03-307)

• Moduł o grubości 10 mm zawierający siatkę do oceny artefaktów

‍

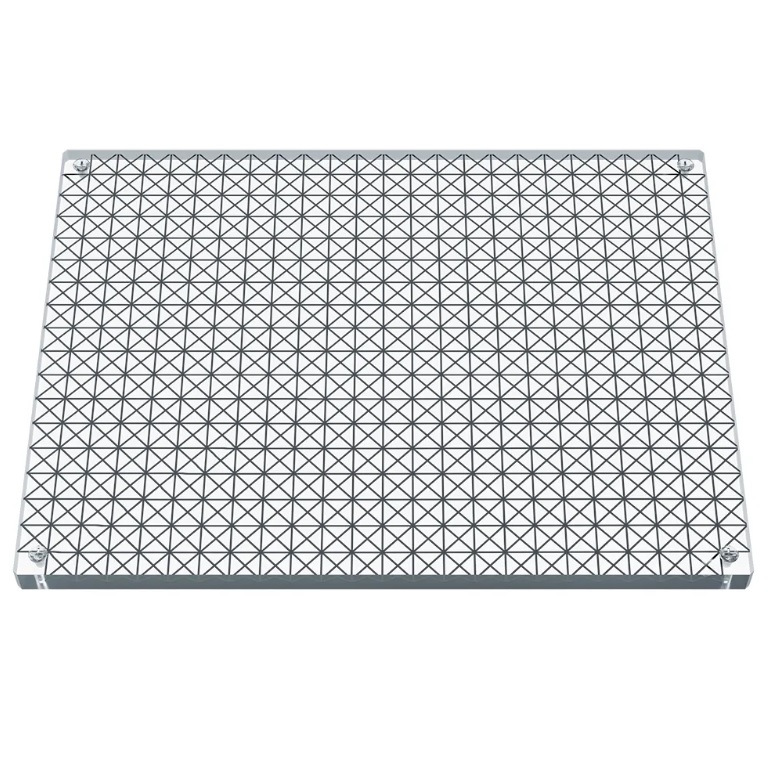

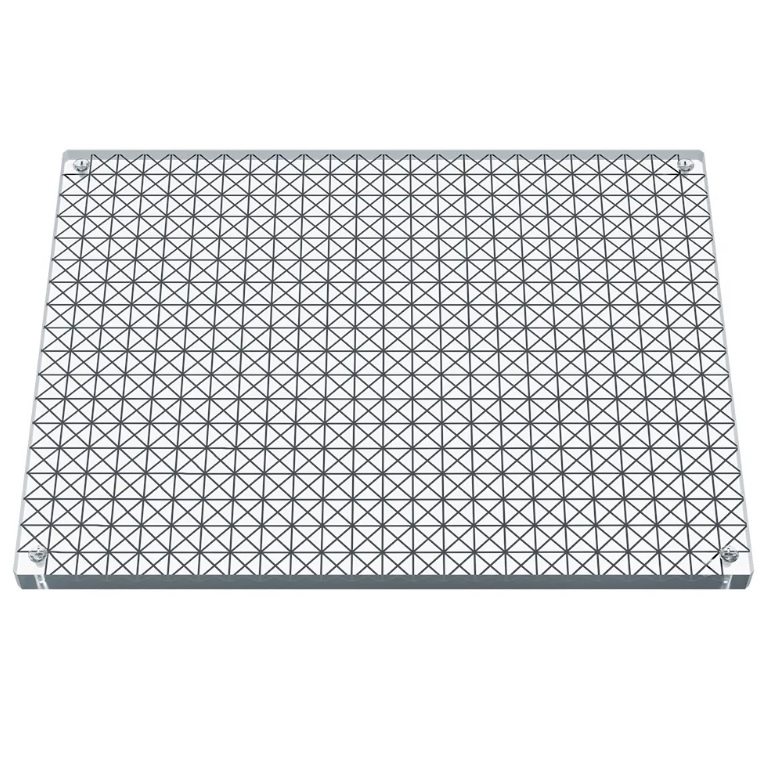

Moduł zniekształceń geometrycznych (siatka) (03-308)

• Moduł o grubości 10 mm zawierający siatkę drucianą linii poziomych, pionowych i ukośnych (45°)

‍

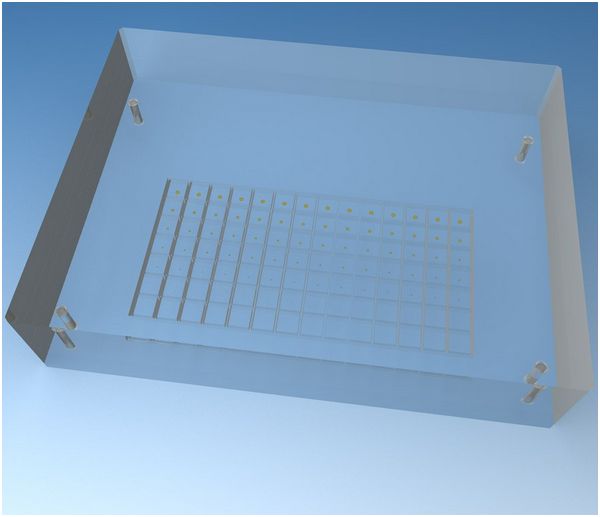

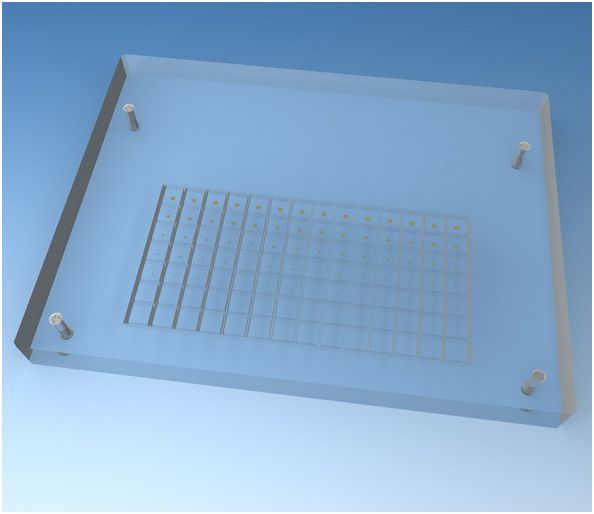

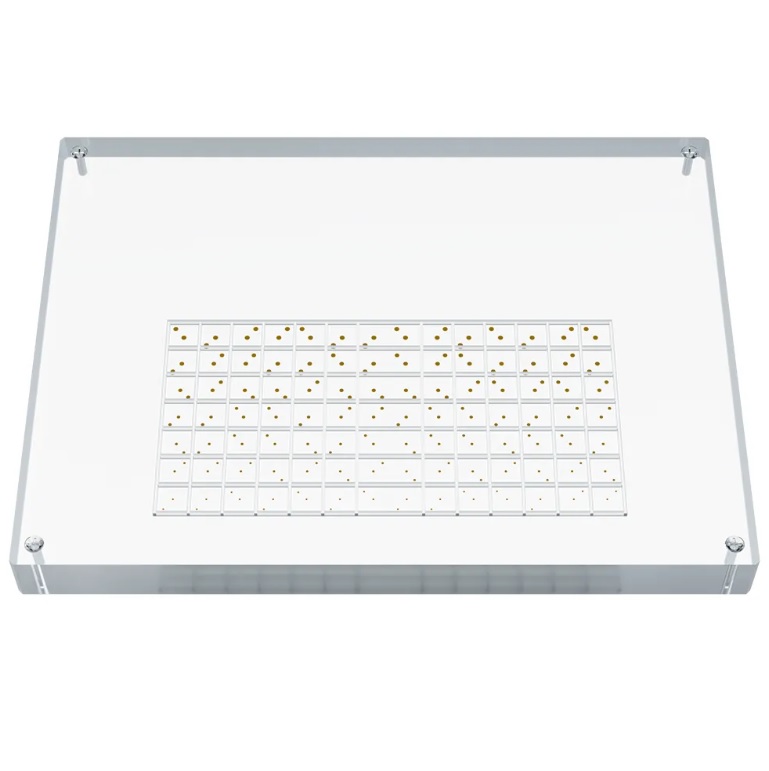

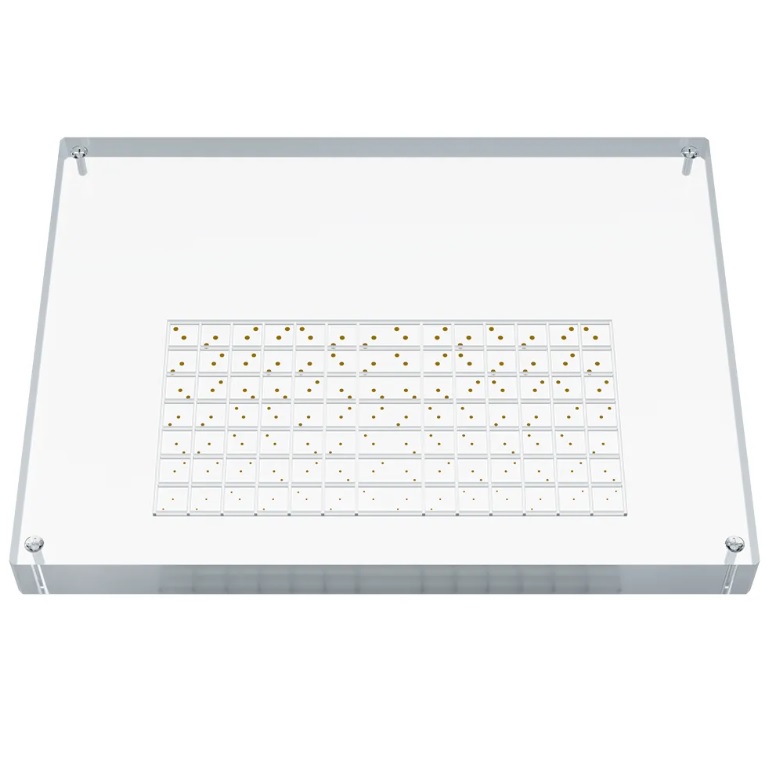

Moduł szczegółów kontrastu (03-309)

• Moduł o grubości 20 mm zawierający złote (99,99%) tarcze zorganizowane w matrycę 7x14 (średnica x grubość).
• Tarcze mają następujące średnice: 0,1, 0,25, 0,5, 0,75, 1,0, 1,5, 2,0 mm i 14 grubości w zakresie od 0,03 do 2,0 μm.
• Dokładność grubości: 1 nm (0,001 μm), dokładność średnicy 0,001 mm (1 μm).

‍

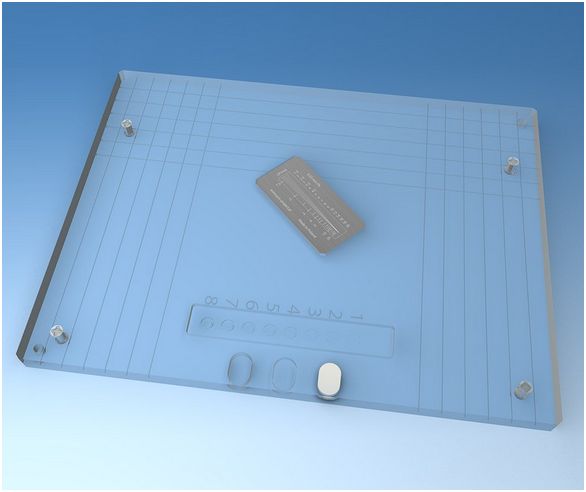

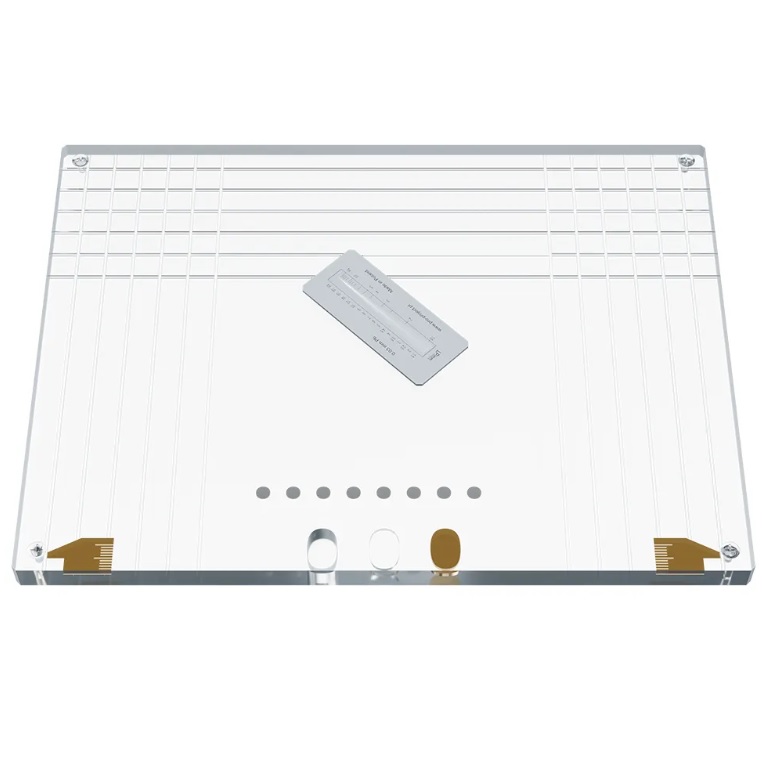

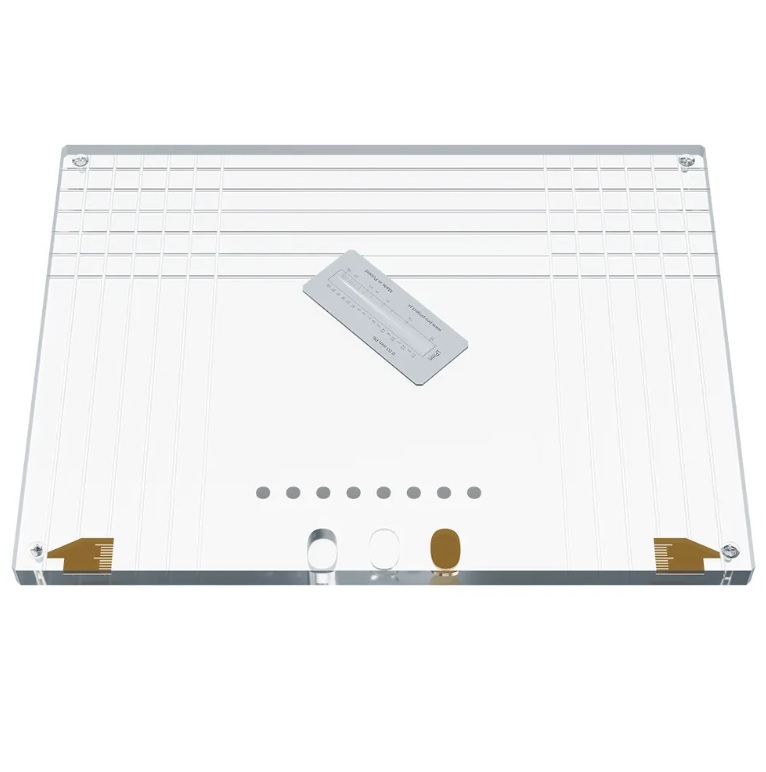

Moduł rozdzielczości i geometrii (03-310)

Moduł o grubości 10 mm zawierający:

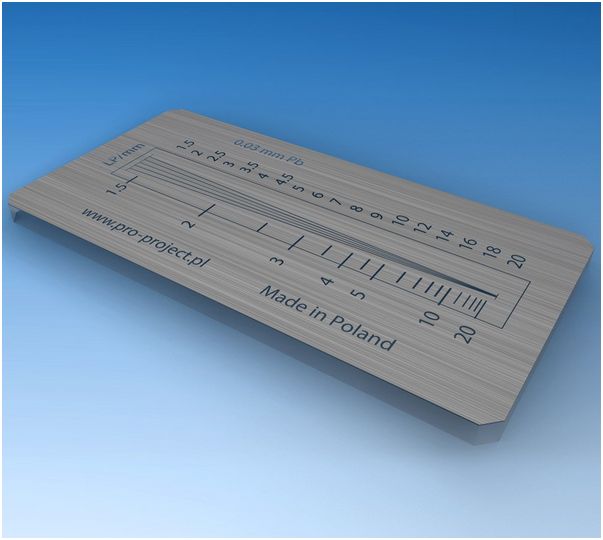

• wzór oceny rozdzielczości pary linii (od 1,5 do 20,0 LP/mm) obrócony o 45°
• 8 obiektów o niskim kontraście (ø5,5 mm i głębokość od 0,1 mm do 0,45 mm)
• 3 obiekty o różnym poziomie absorpcji
• wzór oceny efektywnego pola promieniowania

‍

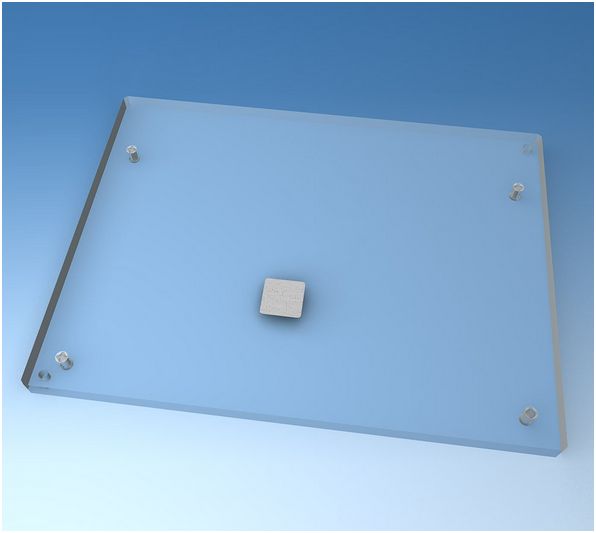

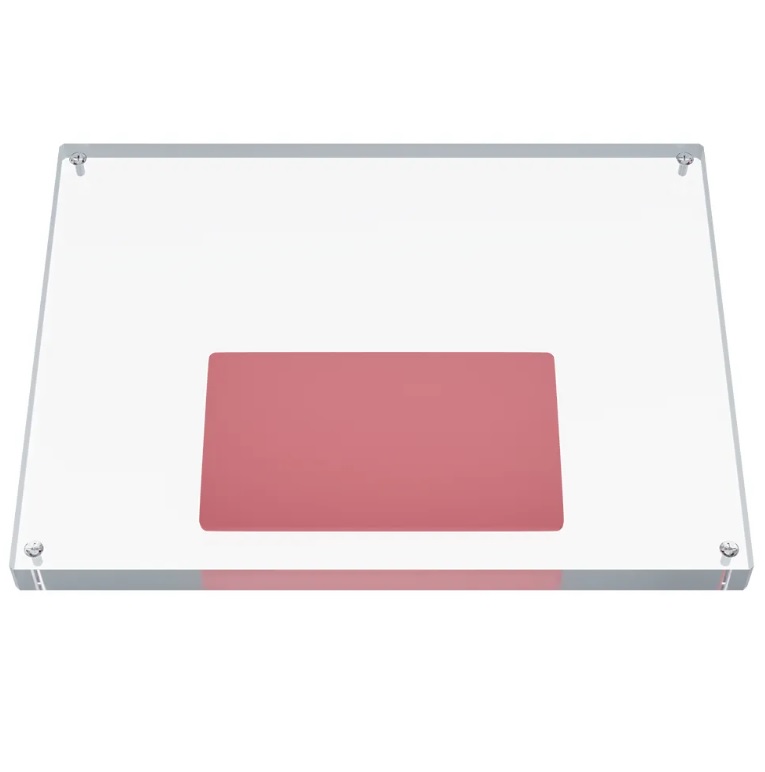

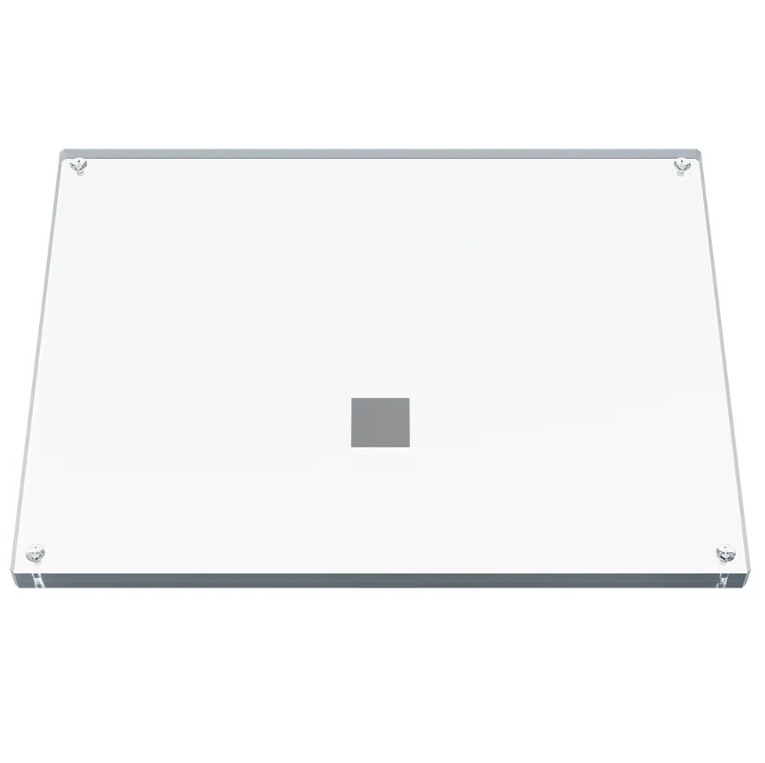

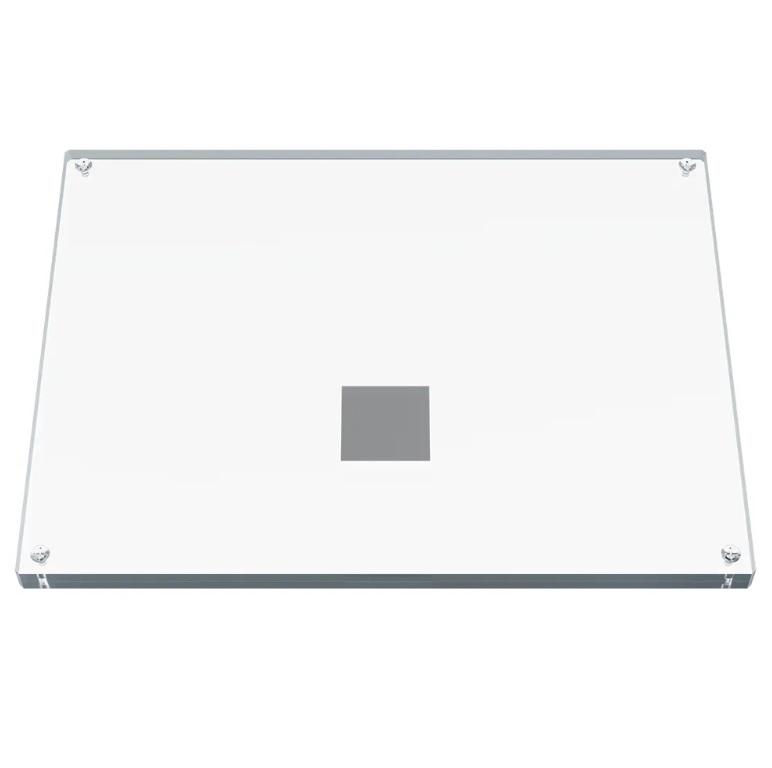

Moduł CNR (03-311)

• Moduł o grubości 10 mm zawierający filtr aluminiowy 20 x 20 x 0,2 mm, umieszczony 6 cm od strony klatki piersiowej

‍

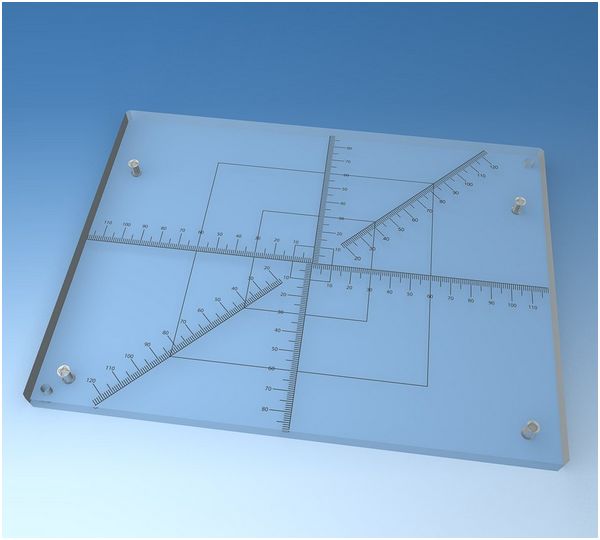

Moduł zniekształceń geometrii (skale) (03-312)

• Moduł o grubości 10 mm zawierający siatkę z łuskami

‍

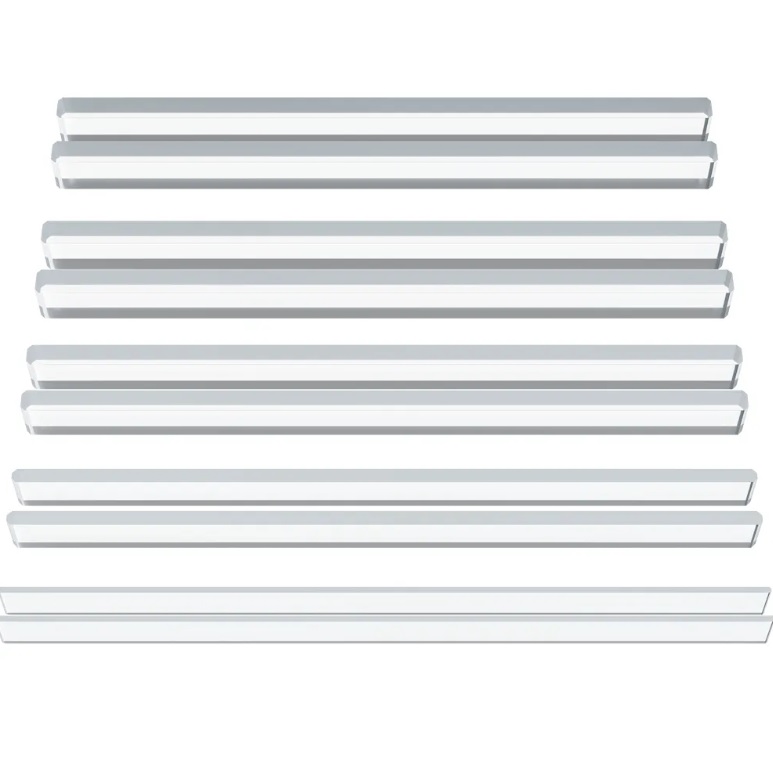

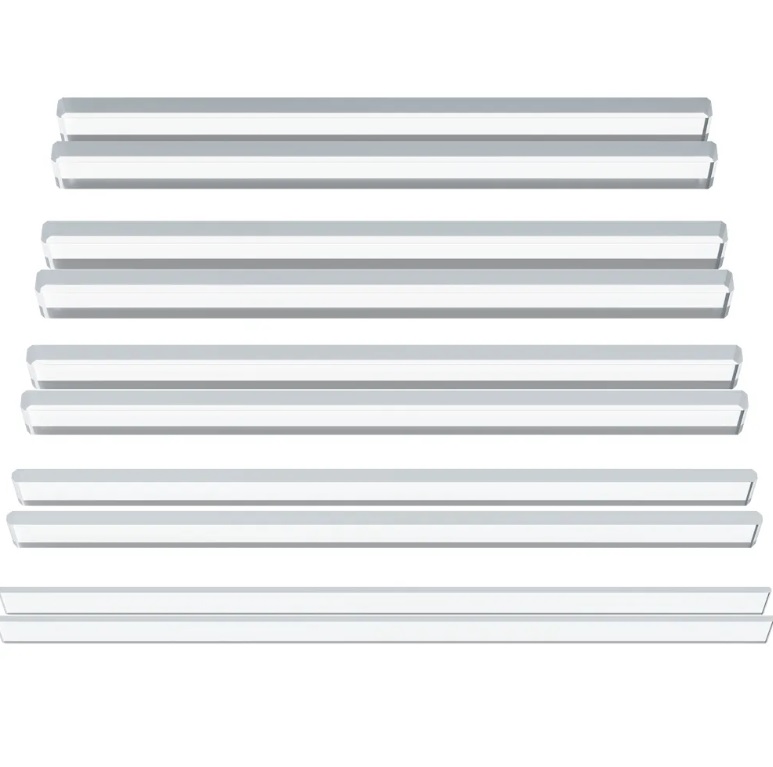

Zestawy dystansów (03-314)

Płytki PMMA 180 x 15 mm lub 240 x 15 mm:

• 4 sztuki o grubości 10 mm
• 2 sztuki o grubości 8 mm
• 2 sztuki o grubości 5 mm
• 2 sztuki o grubości 2 mm

‍

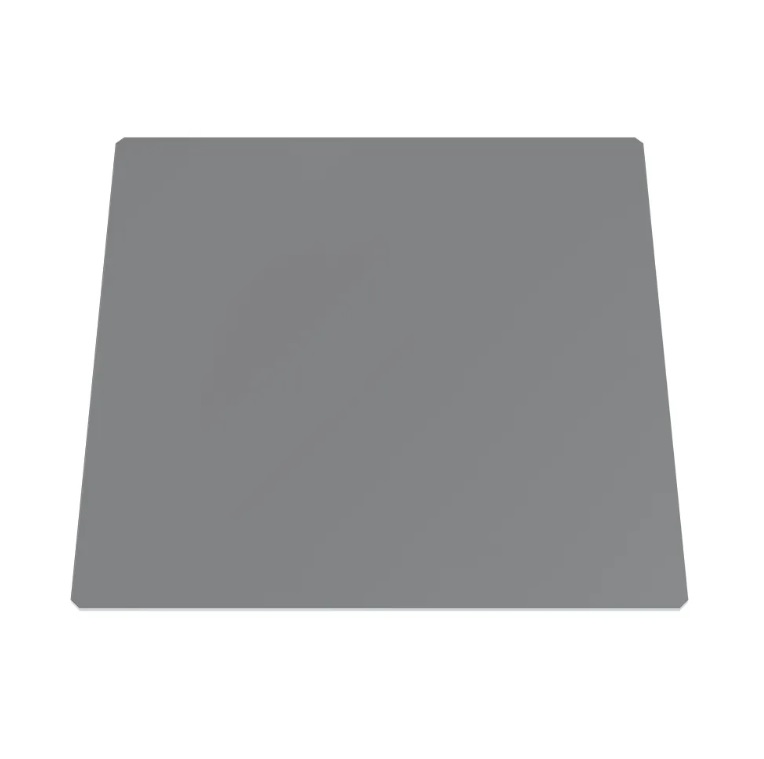

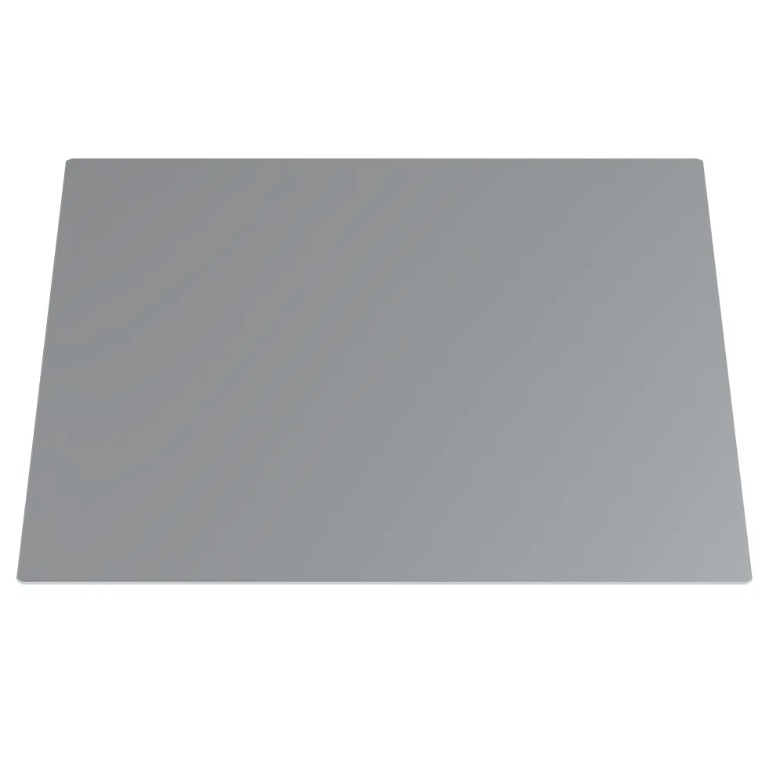

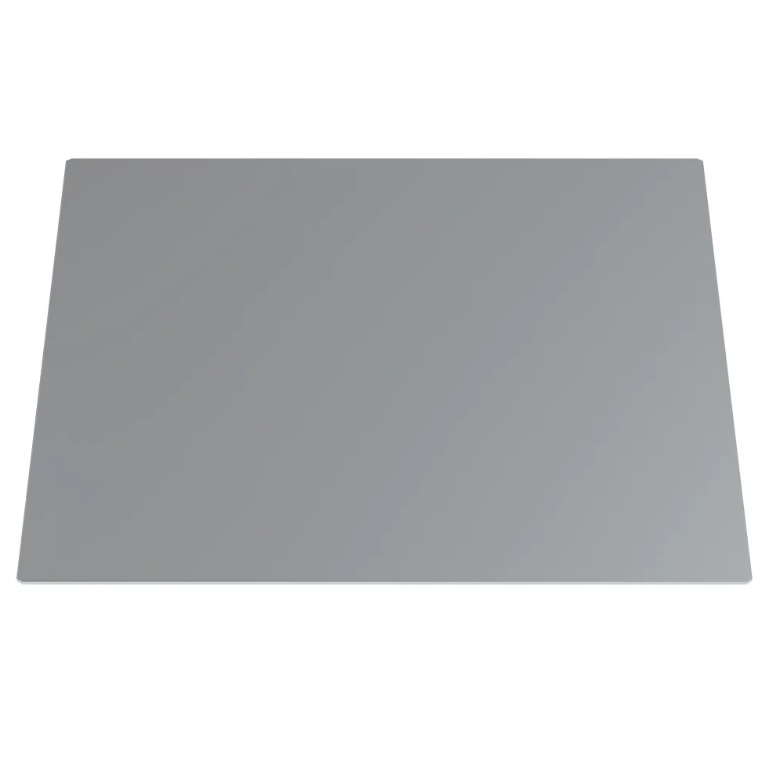

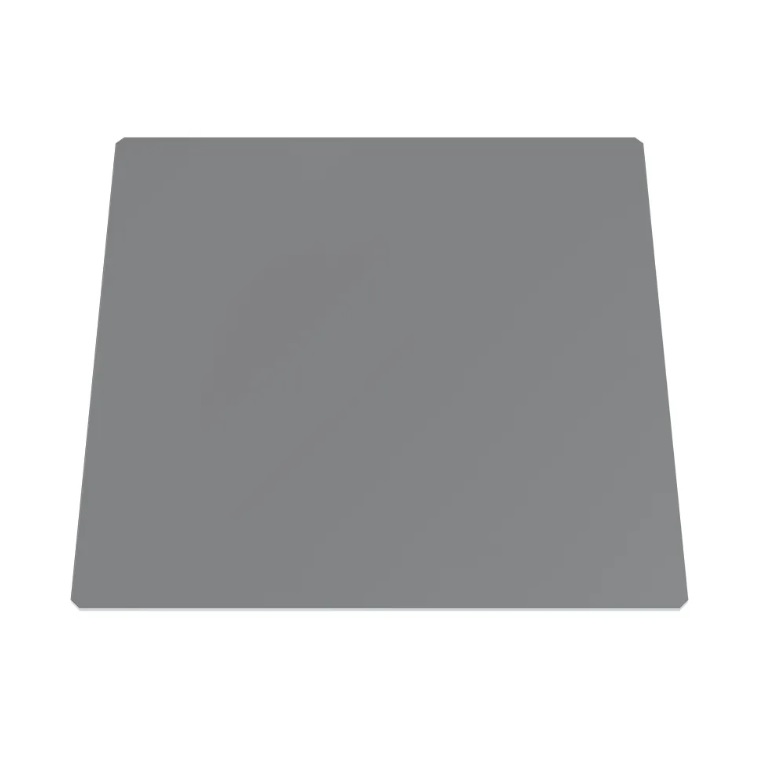

Moduł oceny hałasu (03-315)

• Płyta aluminiowa o grubości 2 mm 200 x 200 mm

‍

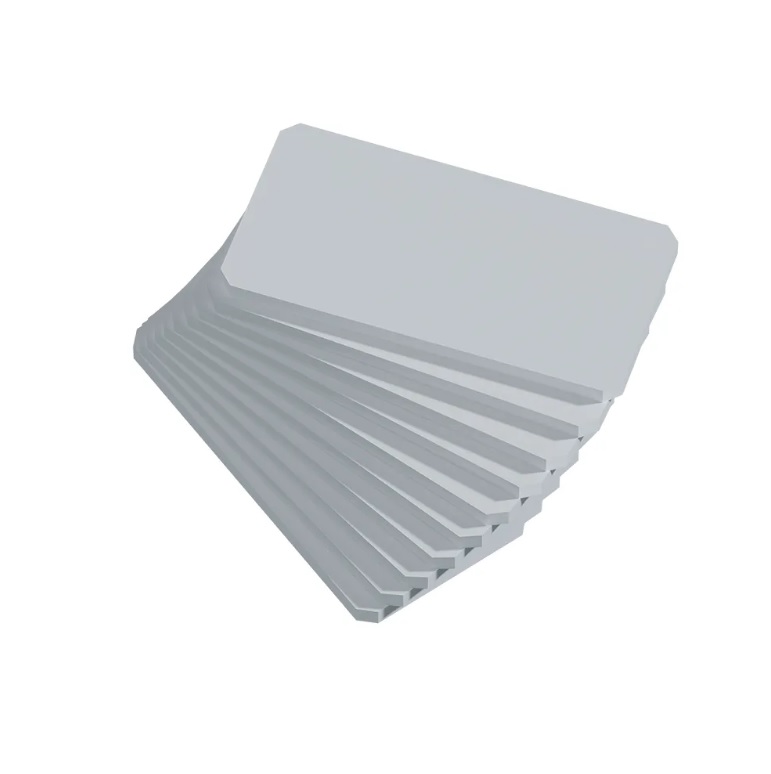

Moduł kompensacyjny (03-316)

• zestaw 10 płyt PMMA 40 x 20 x 2 mm

‍

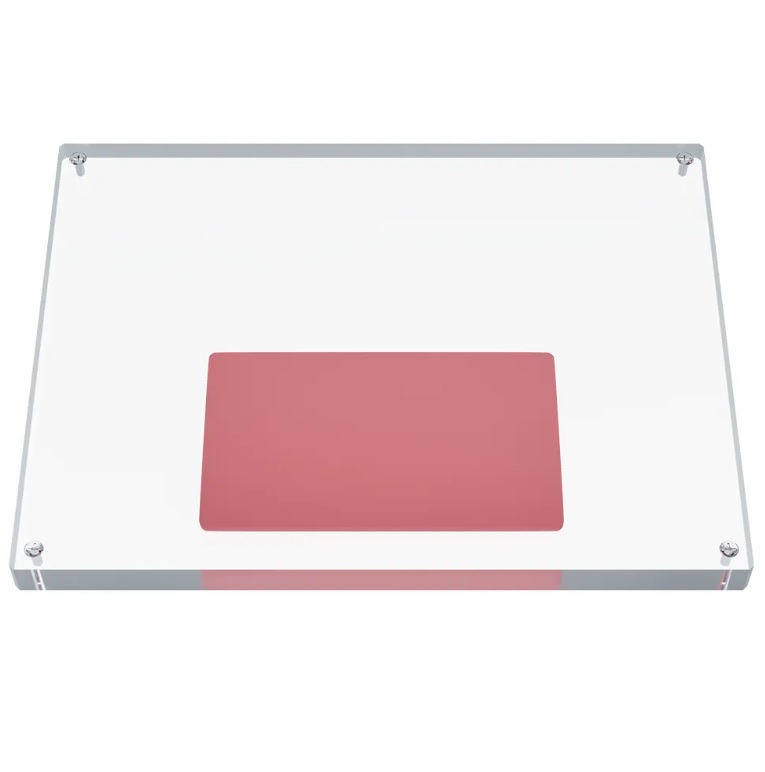

Pełny moduł akredytacji ACR Pełnego Pola (03-317)

• Moduł o grubości 14 mm zawierający wkładkę woskową jak w Pro-MAM Accreditation FF (w przypadku stosowania z płytkami 3x10 mm z modułu głównego symuluje ściśniętą pierś 42 mm o średnim składzie gruczołowych/tłuszczowych).

‍

Moduł akredytacji ACR (03-319)

• Moduł o grubości 14 mm zawierający wkładkę woskową jak w akredytacji Pro-MAM (w przypadku stosowania z płytkami 3x10 mm z modułu głównego symuluje ściśniętą pierś 42 mm o średnim składzie gruczołowych/tłuszczowych).

‍

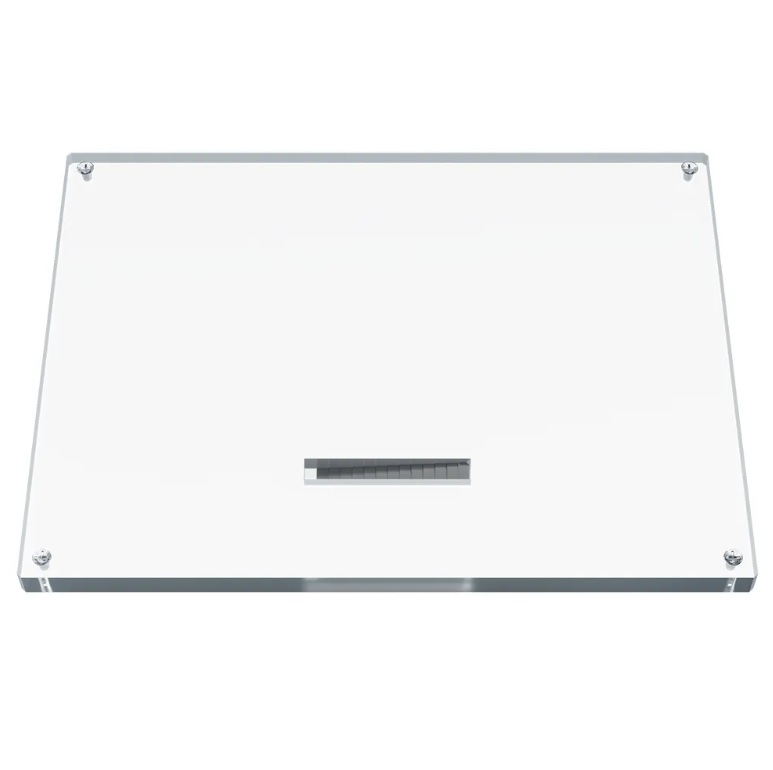

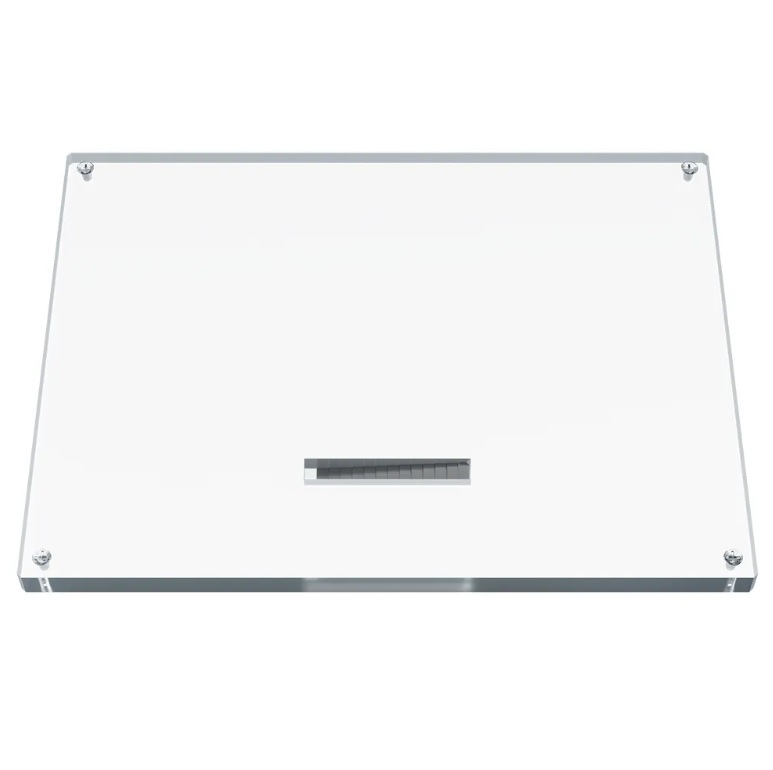

Moduł zakresu dynamicznego (03-320)

• Moduł o grubości 10 mm zawierający klin krokowy Al o 14 stopniach od 0,0 do 5,2 mm

Moduły dedykowane Tomosynthesis

‍

Tłumik NPS

• Filtr aluminiowy o grubości 2 mm o wysokiej czystości

‍

Moduł MTF

• Moduł o grubości 10 mm zawierający kwadrat ze stali nierdzewnej (50 x 50 mm) z prostymi krawędziami z dokładnością do ±2 μm obróconych o 3°

‍

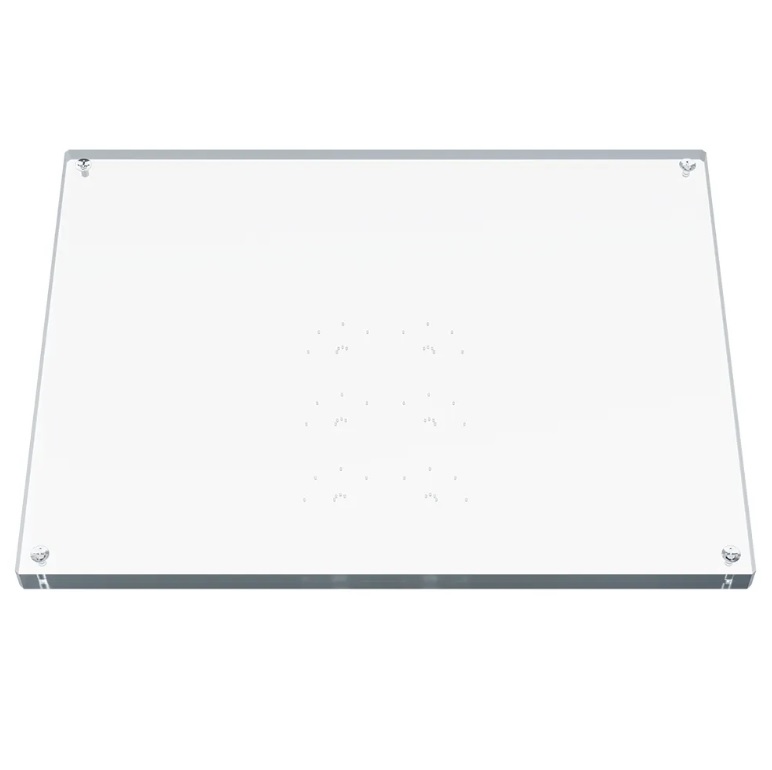

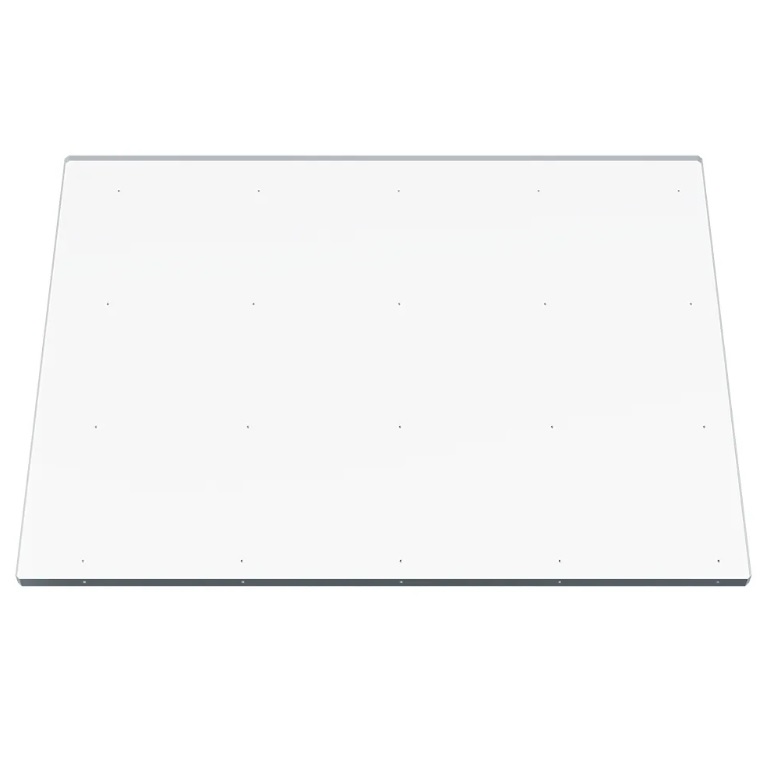

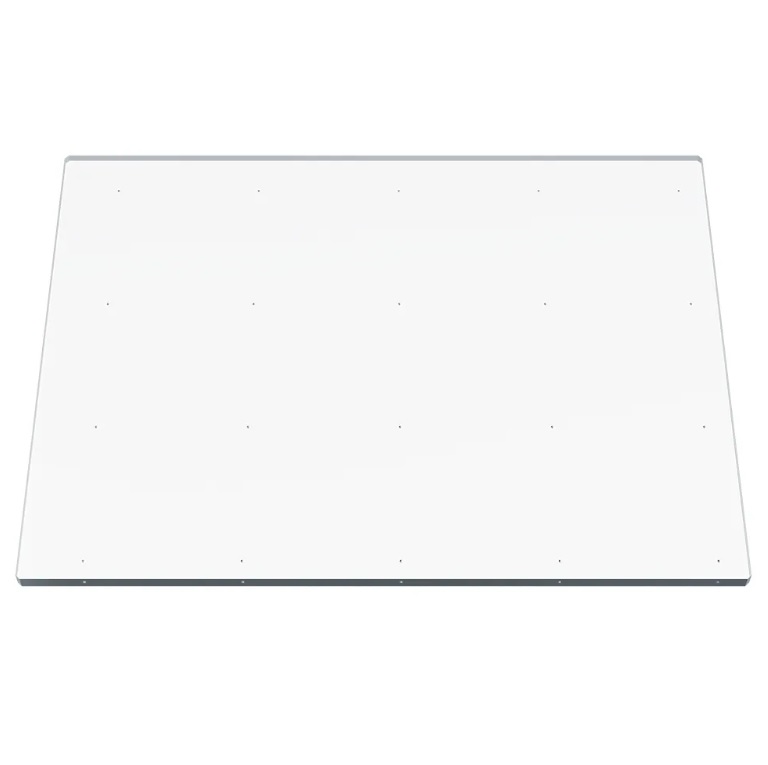

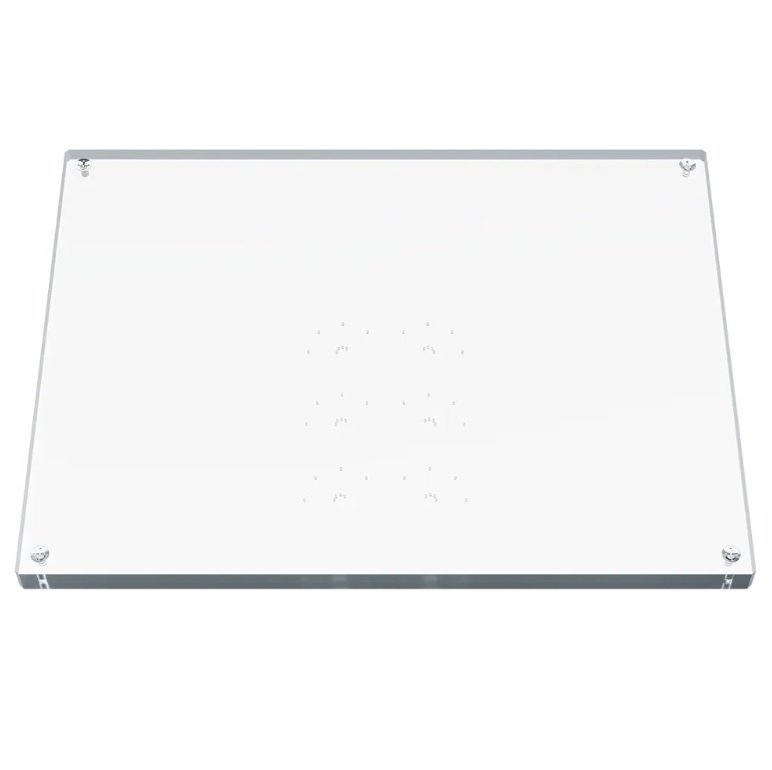

Moduł rozdzielczości Z

• Moduł o grubości 5 mm zawierający 25 aluminiowych kul o średnicy 1 mm rozmieszczonych w układzie z ogniwem 55 mm

‍

Moduł Wire MTF

• Moduł 15 mm zawierający drut wolframowy 25 μm pod kątem 3° 60 mm od ściany klatki piersiowej

‍

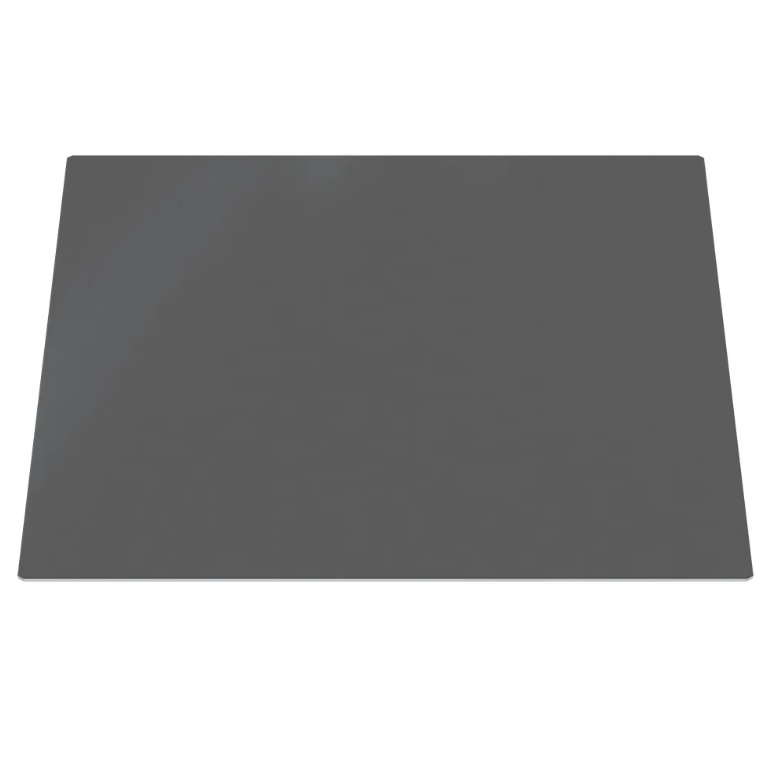

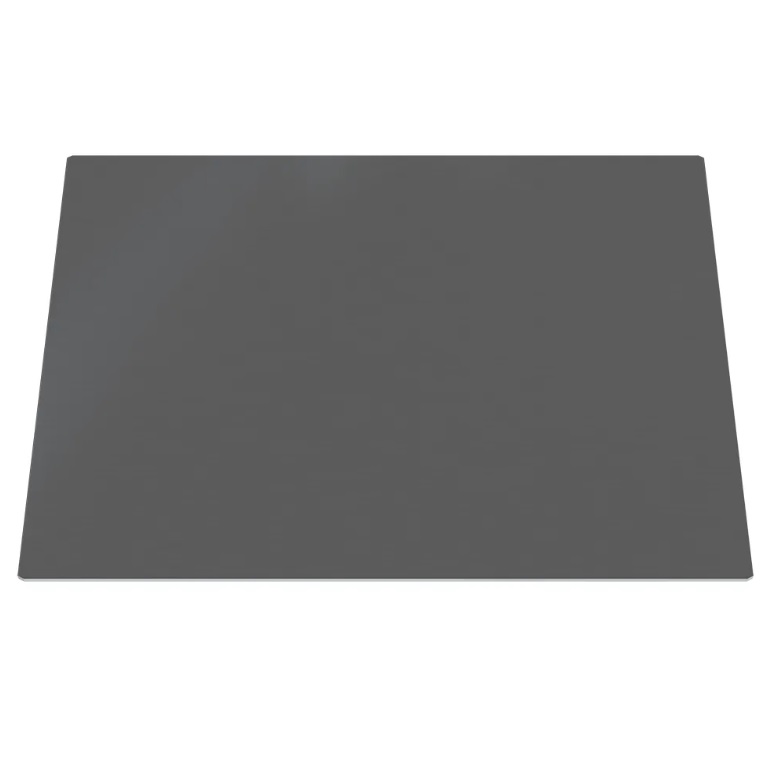

Ochronna płyta stalowa

• Płyta ze stali nierdzewnej 2 mm 240 x 300 mm pokrywająca cały receptor obrazu

‍

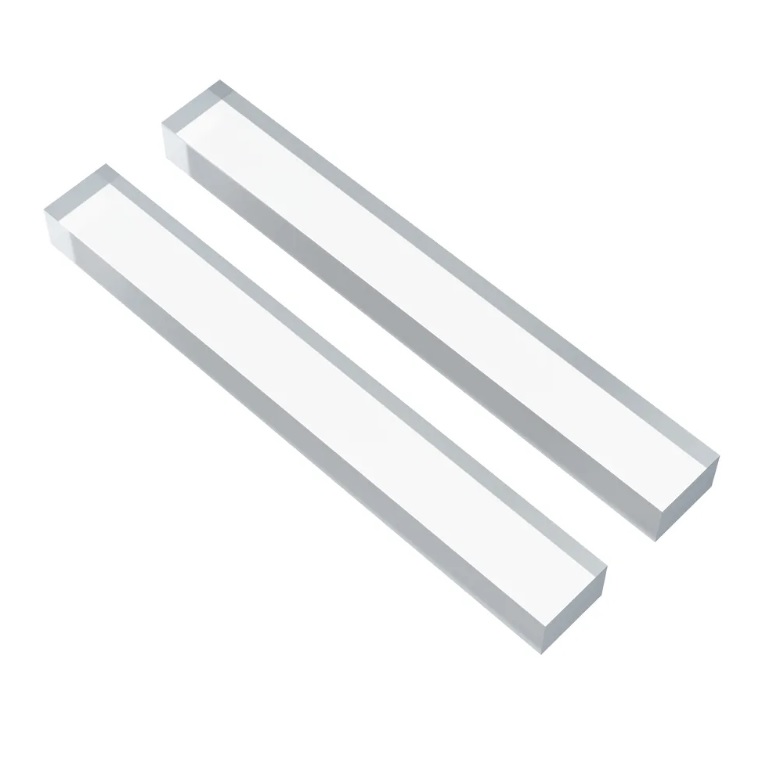

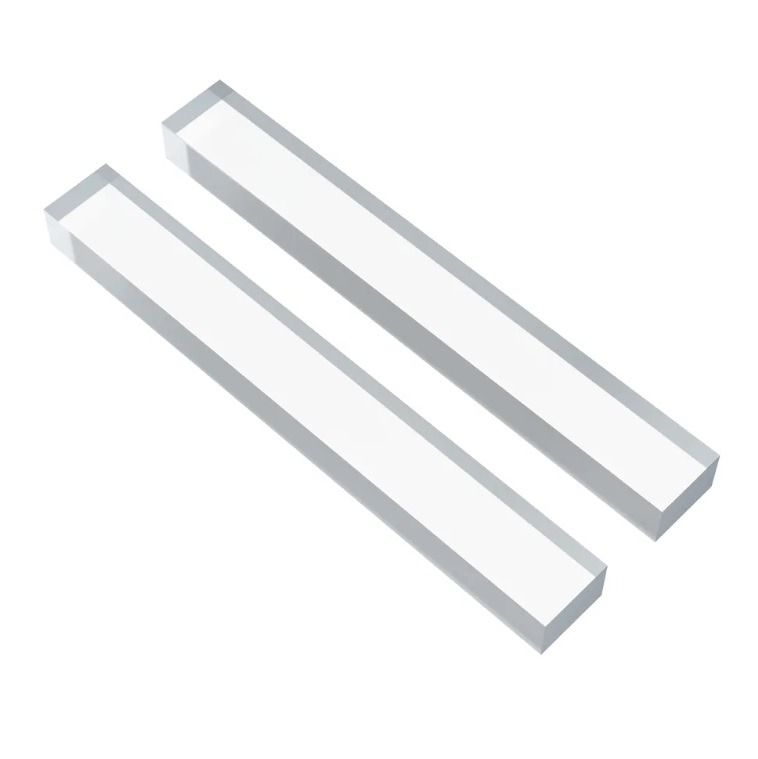

Zestaw dystansujący

• Dwie przekładki dystansowe 240 x 20 x 30 mm do odpowiedniego pozycjonowania modułów testowych

‍

Cechy produktu:

• jest zgodny z:
  — IEC 61223-3-2
  — „Europejskie wytyczne dotyczące zapewnienia jakości badań mammograficznych” plus suplement
  — Protokół kontroli jakości fizycznych i technicznych aspektów cyfrowych systemów syntezy piersi - EUREF
• Znakowane CE
• podręcznik zawiera szczegółowe wytyczne dotyczące przeprowadzania każdego testu, oceny wyników i rejestracji
