ECHO Confocal

Confocal - zautomatyzowany mikroskop konfokalny Spinning Disk

Szybkie obrazowanie konfokalne połączone z automatyzacją platformy Revolution i możliwością prowadzenia eksperymentów na żywych komórkach.

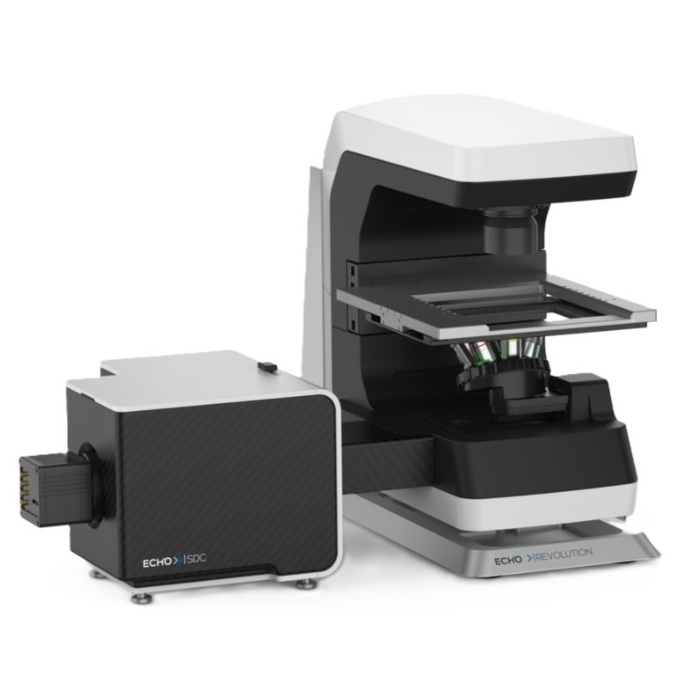

ECHO Confocal to zaawansowany system mikroskopii konfokalnej wykorzystujący technologię Spinning Disk. System został zintegrowany z platformą Revolution, dzięki czemu łączy możliwości obrazowania konfokalnego z automatycznym sterowaniem stolikiem, ustawianiem ostrości oraz zaawansowanymi procedurami akwizycji obrazu.

Mikroskop umożliwia szybkie przełączanie pomiędzy trybem konfokalnym i szerokopolowym, pozwalając dobrać technikę obrazowania odpowiednio do rodzaju próbki i aktualnego etapu eksperymentu.

Obrazowanie konfokalne Spinning Disk

W trybie konfokalnym światło pochodzące spoza aktualnej płaszczyzny ostrości jest ograniczane, co pozwala uzyskać obraz o wysokim kontraście oraz dokładniej obserwować szczegóły znajdujące się wewnątrz grubszych próbek.

W przeciwieństwie do klasycznych systemów skanujących próbkę pojedynczym punktem, technologia Spinning Disk umożliwia jednoczesną rejestrację wielu punktów obrazu. Znacznie zwiększa to szybkość akwizycji, co jest szczególnie istotne podczas wykonywania serii Z-Stack, obrazowania dużych powierzchni oraz obserwacji dynamicznych procesów zachodzących w żywych komórkach.

Mniejsza ekspozycja próbki na intensywne światło ogranicza również fotowybielanie fluoroforów oraz fototoksyczność podczas długotrwałych eksperymentów.

Wielokanałowe obrazowanie fluorescencyjne

ECHO Confocal wykorzystuje linie laserowe 405, 488, 555 i 640 nm, umożliwiające pracę z szeroką gamą popularnych fluoroforów.

Wysokoczuła, podświetlana od tyłu monochromatyczna kamera sCMOS o rozdzielczości 4,2 MP przeznaczona jest do rejestracji słabych sygnałów fluorescencyjnych. System umożliwia automatyczne wykonywanie i nakładanie obrazów pochodzących z wielu kanałów fluorescencji.

Dostępne są obiektywy Olympus® Fluorite i Apochromat w zakresie powiększeń od 1,25× do 100×.

Zautomatyzowane eksperymenty

Integracja z platformą Revolution umożliwia wykorzystanie szeregu automatycznych metod obrazowania, w tym:

• Time-Lapse,
• Multi-Point,
• Multi-Channel,
• Mosaic / Image Stitching,
• Z-Stack,
• automatycznego ustawiania ostrości.

Seria Z-Stack pozwala rejestrować kolejne płaszczyzny próbki w osi Z i wykorzystywać je do analizy przestrzennej struktur biologicznych. Duża szybkość technologii Spinning Disk pozwala wykonywać takie serie znacznie szybciej niż w klasycznych systemach konfokalnych wykorzystujących skanowanie punktowe.

Konfokalne obrazowanie żywych komórek

ECHO Confocal może współpracować z opcjonalnym inkubatorem ECHO przeznaczonym do eksperymentów na żywych komórkach.

Bez wentylatorowa konstrukcja wykorzystująca ogrzewanie konwekcyjne ogranicza drgania i ruch powietrza wokół próbki. Pozwala to prowadzić długotrwałe eksperymenty Time-Lapse oraz wielokanałowe obrazowanie konfokalne w kontrolowanych warunkach.

Połączenie szybkiej mikroskopii Spinning Disk, automatyzacji i możliwości utrzymywania żywych próbek sprawia, że ECHO Confocal znajduje zastosowanie między innymi w biologii komórki, badaniach struktur 3D, neurobiologii, biologii rozwojowej oraz badaniach procesów zachodzących w żywych komórkach.
