ECHO Revolution

Revolution ECHO – zautomatyzowany mikroskop cyfrowy do zaawansowanych badań

Automatyczne obrazowanie w jasnym polu, kontraście fazowym i fluorescencji, połączone z możliwością pracy w konfiguracji prostej i odwróconej.

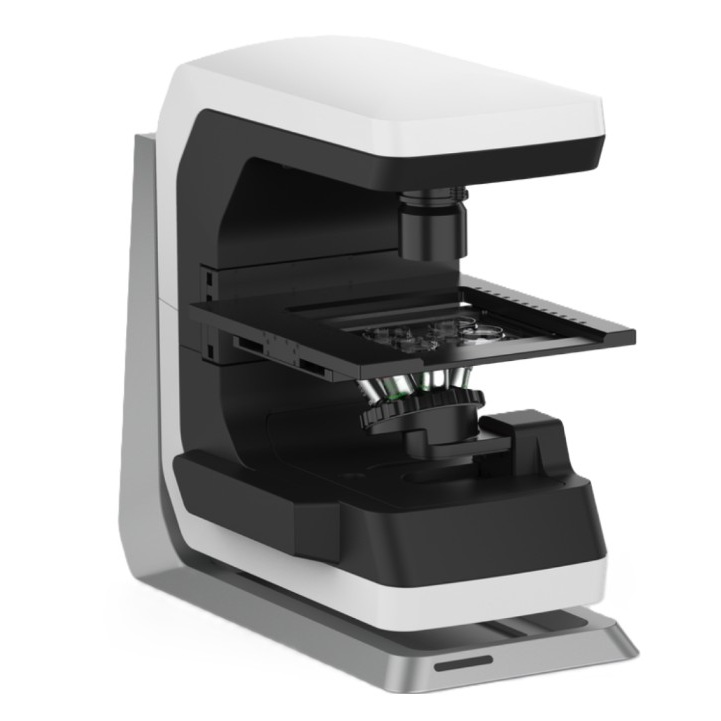

Revolution marki ECHO jest zaawansowanym mikroskopem badawczym przeznaczonym do zautomatyzowanego obrazowania preparatów oraz żywych próbek. Konstrukcja urządzenia umożliwia przełączanie pomiędzy konfiguracją prostą i odwróconą, dzięki czemu jeden system może być wykorzystywany zarówno do obserwacji preparatów na szkiełkach, jak i płytek wielodołkowych oraz innych naczyń hodowlanych.

Revolution obsługuje obrazowanie w jasnym polu (BF), kontraście fazowym (PH) oraz wielokanałowej fluorescencji (FL).

Automatyzacja obrazowania

Zmotoryzowany stolik XY oraz automatyczna regulacja ostrości w osi Z umożliwiają programowanie i wykonywanie rozbudowanych procedur obrazowania bez konieczności ręcznego przesuwania próbki.

System pozwala między innymi na wykonywanie:

• eksperymentów Time-Lapse,
• obrazowania Multi-Point,
• obrazowania wielokanałowego,
• serii Z-Stack,
• automatycznego składania obrazów Mosaic/Tiling,
• dekonwolucji,
• automatycznego ustawiania i śledzenia ostrości.

Pozwala to obserwować zmiany zachodzące w żywych próbkach w czasie, automatycznie powracać do zdefiniowanych obszarów oraz rejestrować próbki o powierzchni znacznie większej od pojedynczego pola widzenia.

Hyperscan – szybkie skanowanie dużych obszarów

Technologia Hyperscan umożliwia szybkie skanowanie próbki i automatyczne składanie kolejnych pól widzenia w jeden obraz o dużej rozdzielczości.

Ruch stolika jest synchronizowany z rejestracją obrazu przez kamerę, dzięki czemu system może prowadzić ciągłe skanowanie zamiast zatrzymywania próbki w każdym kolejnym punkcie. Rozwiązanie przyspiesza tworzenie dużych obrazów zarówno w jasnym polu, jak i fluorescencji.

Wielokanałowa fluorescencja LED

Revolution może zostać wyposażony w zmotoryzowany, pięciokanałowy system fluorescencji. Bezrtęciowe źródła światła LED charakteryzują się żywotnością do 50 000 godzin i pozwalają prowadzić automatyczne obrazowanie wielokanałowe.

System wykorzystuje oddzielne kamery do poszczególnych technik obrazowania: kolorową kamerę CMOS 5 MP do światła przechodzącego oraz monochromatyczną kamerę CMOS 5 MP do fluorescencji.

Obraz wyświetlany jest na dużym monitorze o przekątnej 32″ i rozdzielczości 4K.

Obrazowanie żywych komórek

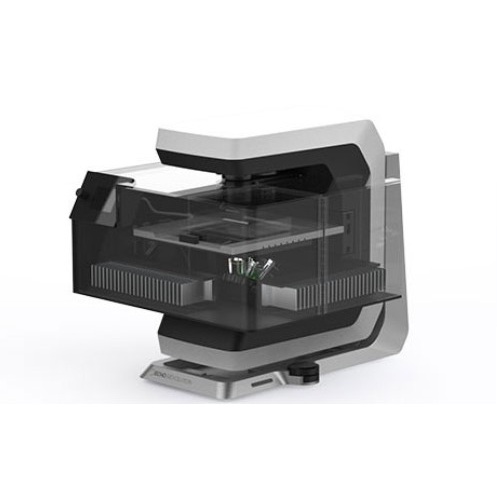

Opcjonalny inkubator ECHO umożliwia prowadzenie długotrwałych eksperymentów na żywych komórkach bezpośrednio na stoliku mikroskopu. System pozwala utrzymywać kontrolowane warunki niezbędne podczas eksperymentów Time-Lapse.

Konstrukcja inkubatora wykorzystuje ogrzewanie konwekcyjne bez wentylatora, ograniczając powstawanie drgań mogących wpływać na jakość rejestrowanego obrazu.

Połączenie automatycznego stolika, autofokusa, obrazowania wielokanałowego i kontroli warunków próbki pozwala wykorzystać Revolution między innymi w biologii komórki, biologii rozwojowej, neurobiologii, immunologii oraz badaniach onkologicznych.
