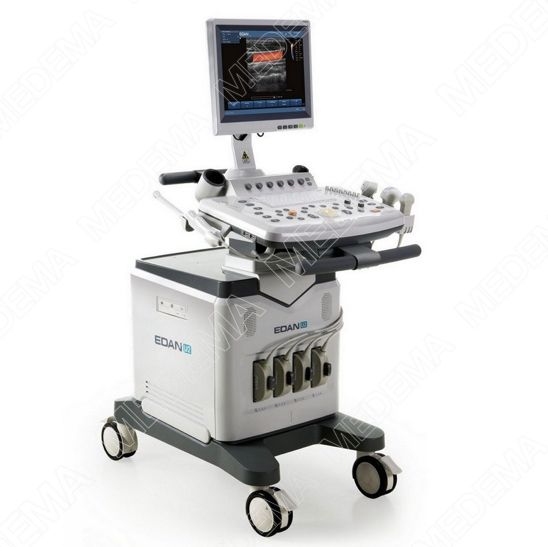

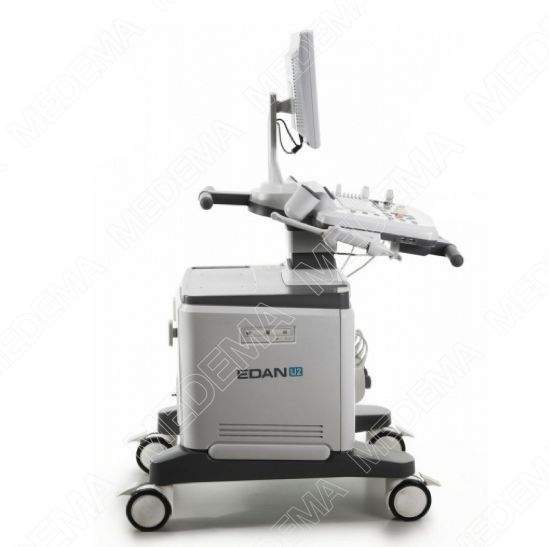

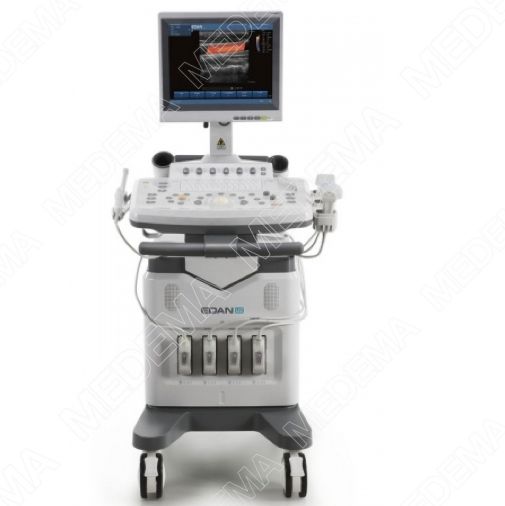

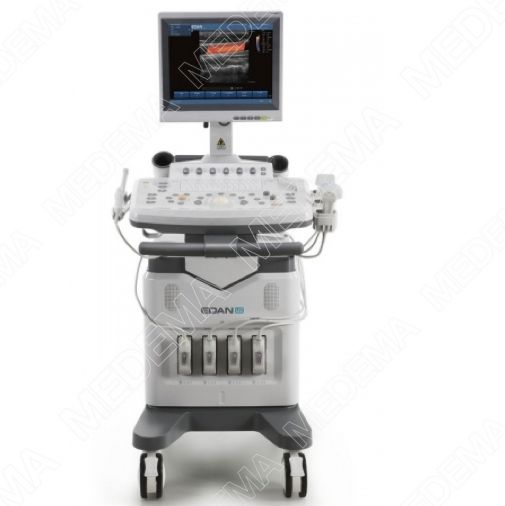

Ultrasonograf (USG) EDAN U2, stacjonarny, kolor doppler
Edan U2 to wysokiej klasy ultrasonograf, dedykowany wszelkim rozwiązaniom radiologicznym. Skonstruowano go w oparciu o analizę potrzeb najbardziej wymagających użytkowników, dzięki czemu różne pakiety oprogramowania tego aparatu USG pozwolą na wykorzystanie go w radiologii ogólnej, specjalistycznych pracowniach oraz placówkach POZ. Ultrasonograf ten doceniono także podczas profesjonalnych badań klinicznych, gdzie konieczna jest wysoce precyzyjna diagnostyka.

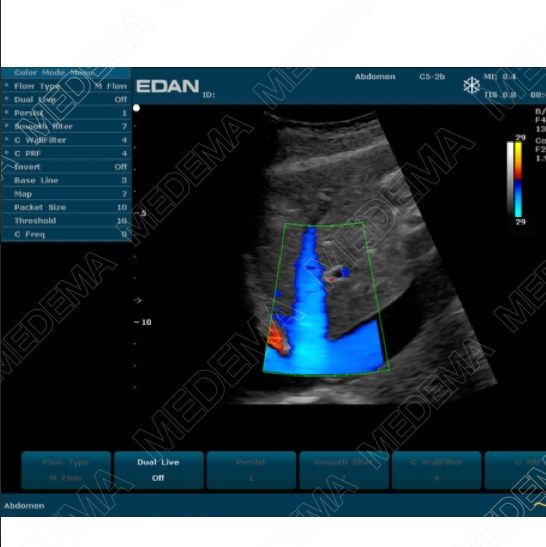

Obrazowanie Doppler (Color, Power, ciągły CW, impulsowy PW i spektralny HPRF, w trybie duplex i triplex) oraz szereg funkcji specjalnych gwarantują projekcję najwyższej jakości, ułatwiając trafną i rzetelną diagnozę w każdych warunkach. Zaawansowane technologie zastosowane w tym nowoczesnym aparacie: wydajny procesor, eSCI (obrazowanie wielokierunkowe, w tzw. skrzyżowanych ultradźwiękach), eSRI (automatyczna redukcja artefaktów), mBeam (cyfrowe kształtowanie wiązki), eHCI (obrazowanie harmoniczne z inwersją faz) gwarantują wyjątkową jakość obrazu - wyraźny obraz tkanek i narządów.

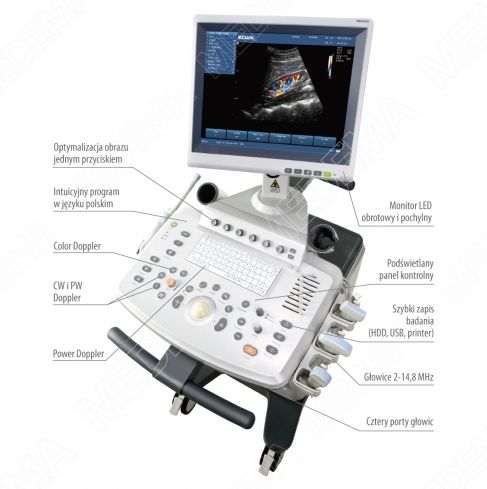

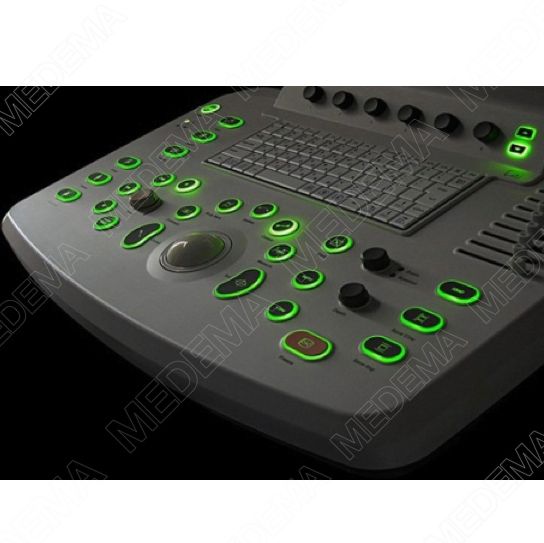

Producent ultrasonografu EDAN Instruments Inc. nie zapomniał również o komforcie obsługi stosując intuicyjny panel sterowania oraz sterowane tylko jednym przyciskiem takie funkcje jak: regulacja obrazu, wybór programu (specjalizacji) oraz szybki zapis badania. Szerokopasmowe głowice dodatkowo poprawią wygodę użytkowania i zoptymalizują możliwości urządzenia w zależności od budowy pacjenta czy rodzaju badania.
Jakość ultrasonografu jest sprawdzona przez niemiecki instytut TÜV SÜD z Monachium.
Produkowny zgodnie z dyrektywą UE nr 93/42/EEC dla urządzeń medycznych.
Cechy aparatu:
- Intuicyjna obsługa w języku polskim
- Szybki start, inteligentne menu
- Głowice szerokopasmowe z obrazowaniem harmonicznym
- Stosowane technologie: szybki procesor, eSCI (obrazowanie wielokierunkowe, w tzw skrzyżowanych ultradźwiękach), eSRI (automatyczna redukcja artefaktów), mBeam (cyfrowe kształtowanie wiązki), eHCI (obrazowanie harmoniczne z inwersją faz)
- Badania USG w pełnym zakresie
- Rozbudowane pomiary i raporty pomiarowe.
- Pomiary do badań specjalistycznych: jama brzuszna, małe narządy (tarczyca, piersi, jądra), układ mięśniowo-szkieletowy MSK, naczyniowe, kardiologiczne, położnicze i ginekologiczne, urologiczne, powierzchowne (np. anestezjologia, reumatologia), pediatryczne, własne użytkownika.
- Informacje o pacjencie, data i czas badania, opis obrazu, rozpoznanie.
- Pamięć wewnętrzna do przechowywania bazy pacjentów z wynikami
- Wydruk badań na videoprinterze lub drukarce laserowej hp
- Zapis badań na pendrivie, w komputerze PC lub serwerze DICOM
- Możliwość wykonywania biopsji
Dane techniczne:

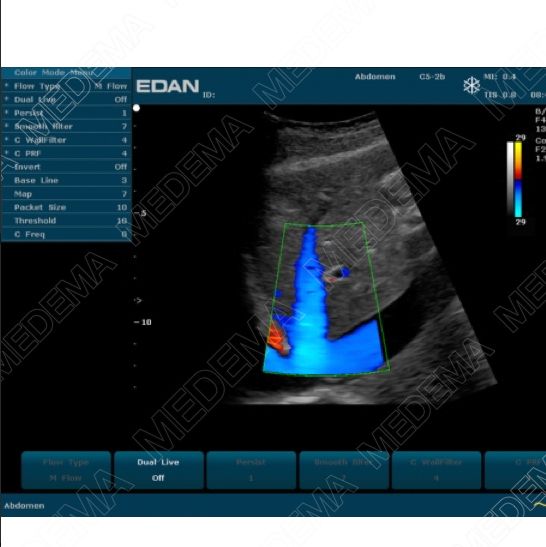

- Doppler: Color, Power, ciągły CW, impulsowy PW i spektralny HPRF, w trybie duplex i triplex

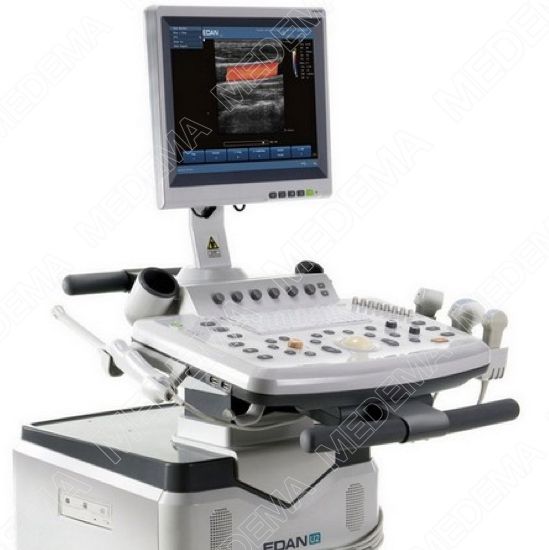

- Monitor obrotowy i pochylny, 15 cali HiResolution
- Przetwarzanie częstotliwości: 2.0÷14,8 MHz
- Obrazy 2D: B, B+B, 4B, B+M, M
- Zakres dynamiczny: 30÷150 dB, Gain: 0÷130, 8 stref TGC
- Ostrość: 16 poziomów, max 4 ogniska jednocześnie
- Wyostrzenie krawędzi, dynamiczne ogniskowanie, filtr ścian
- Głębokość badania: do 34 cm (zależnie od głowicy), z płynną regulacją
- Kąt skanowania: 30°÷155°
- Powiększenie w czasie rzeczywistym zoom do 16 razy
- Konwersja obrazu: skala szarości 15 poziomów, korekcja gamma, odrzucenie, kolor, pseudo kolor, lewo/prawo, góra/dół
- Zapis badań: baza na dysku HDD 500 Gb, pliki jpg lub bmp, filmy avi ≥1200 klatek /131 sek.
- Podłączenie dodatkowych urządzeń: 4 porty głowic (2 lub 4 aktywne), videoprinter, S-video, monitor zewnętrzny, 2xUSB (drukarka hp i zapis badań do pendrive), RJ-45 (sieć komputerowa — zapis w elektronicznej karcie pacjenta)
- Normy bezpieczeństwa: IEC60601-1, IEC60601-1-2, IEC60601-1-4, IEC60601-2-37, IEC61157
Wyposażenie dodatkowe:
- Głowica convex 2.5/3.5/4.5/5.0/5.4 MHz
- Głowica liniowa 6.5/7.5/8.5/9.0/9.4 MHz
- Głowica liniowa 8.0/9.5/11.0/13.0/13.4 MHz
- Głowica liniowa 10.0/12.0/14.0/14.4/14.8 MHz
- Głowica kardio 2.0/2.5/3.0/4.0/5.0 MHz
- Głowica waginalna 5.5/6.5/7.5/9.0/9.4 MHz
- Głowica endo 5.5/6.5/7.5/9.0/9.4 MHz
- Głowica micro-convex 5.5/6.5/7.5/9.0/9.4 MHz
- Głowica micro-convex 3.0/4.0/5.0/5.0/5.4 MHz
- Prowadnice do biopsji
- Przycisk nożny,
- Monitor 19 cali
- Videoprinter
- Drukarka laserowa
- DICOM 3.0
- Akumulator
Inne:
- Temperatura pracy: 5°C – 40°C
- Temperatura przechowywania: -10°C – 40°C
- Wilgotność pracy: 25% - 80%
- Waga: 60 kg
- Wymiary: 65 cm (S) x 92 cm (G) x 140 cm (W, z monitorem)
Zestaw zawiera:
- Aparat USG Edan U2 prime edition
- Głowicę convex 2.5;3.5;4.5;5.0;5.4 MHz
- Cztery porty do głowic
- Komplet uchwytów i kabli
- Instrukcję obsługi w języku polskim
- Pisemną gwarancję - 24 miesiące
- Paszport techniczny
- Niemiecki certyfikat jakości TÜV SÜD Monachium dla urządzeń medycznych
Stacjonarne osiowe:
Tak
Ilość aktywnych portów do podłączenia głowic obrazowych:
2;
4;
Zakres częstotliwość pracy podłączanych sond (MHz):
2 - 14,8;
Maksymalna głębokość obrazowania (cm):
34;
Prezentacja 2B (tak/nie):
Tak
Prezentacja 4B (tak/nie):
Tak
Prezentacja Duplex (tak/nie):
Tak
Prezentacja Triplex (tak/nie):
Tak
Oprogramowanie DICOM (tak/nie):
Tak
Zbliżenie w czasie rzeczywistym zoom (tak/nie):
Tak
Możliwość wykonywania biopsji (tak/nie):
Tak
Przekątna ekranu (cal):
15;
Możliwość archiwizacji na wewnętrznym dysku (tak/nie):
Tak
Możliwość podłączenia do komputera (tak/nie):
Tak
