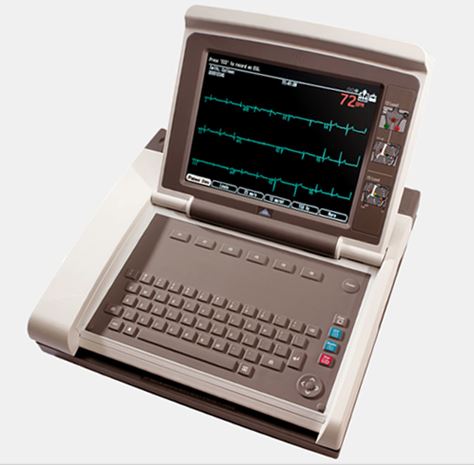

GE Healthcare MAC5500 HD

Pomaga wykrywać rozruszniki serca i uzyskać wyraźniejsze dane podczas incydentów sercowych.

Gdy masz tylko kilka chwil na podjęcie decyzji, standardowe EKG może pominąć sygnał rozrusznika serca, prowadząc do nieprawidłowej diagnozy, zmarnowania czasu i pieniędzy oraz zwiększonego ryzyka dla pacjenta. MAC* 5500 HD łączy sprawdzoną analizę 12SL* z najnowszą technologią, tworząc jeden z najbardziej zaawansowanych systemów EKG dostępnych na rynku z funkcją wykrywania sygnału stymulatora serca.

MAC* 5500 HD zawiera narzędzia do analizy EKG pomagające w podejmowaniu pewnych decyzji klinicznych dzięki trzystopniowemu rozwiązaniu, które zapewnia szybkość i dokładność.

• Wykrywaj dokładniej impulsy stymulatora serca¹, redukując ryzyko prowadzenia terapii przeciwwskazanej w przypadku pacjentów z rozrusznikiem.
• Uzyskaj zaawansowaną interpretację rytmu rozrusznika dzięki programowi Marquette* 12SL, który wykrywa go i raportuje, wspierając podejmowanie odpowiednich decyzji.
• Jasno wizualizuj i umieszczaj adnotacje do sygnału stymulatora poprzez system informacji kardiologicznej MUSE* v8, który zapewnia dedykowany kanał do tworzenia adnotacji do rytmu rozrusznika. Pomaga to redukować potrzebę identyfikacji sygnałów rozrusznika w sygnale EKG i wspiera proces stawiania odpowiednich diagnoz.

Uzyskaj bardziej jednoznaczne dane:

• Moduł CAM HD redukuje hałas i artefakty w celu uzyskania dokładniejszych zapisów EKG.
• Ulepszona precyzja zwiększa zdolność systemu do dokładnego wykrywania impulsów oraz może zredukować konieczność ponownego wykonywania EKG z powodu niskiej jakości danych.

Uzyskaj konfigurowalne wartości krytyczne:

• Traige oraz prowadzenie leczenia przy użyciu wyświetlanych na ekranie oraz drukowanych powiadomień.
• Optymalny przepływ pracy dzięki redukcji ręcznej identyfikacji wartości krytycznych
• Nieustanne raportowanie warunków krytycznych jako środek wspierania celów związanych z bezpieczeństwem pacjentów.

Przepływ pracy rozrusznika HD:

1. Moduł CAM HD wykrywa sygnały rozrusznika i przesyła informacje z kanału rozrusznika do kardiografu.
2. MAC 5500* HD zapewnia nowy moduł 12SL do interpretacji rytmów rozrusznika.
3. MUSE v8 wyświetla przechowywane zapisy EKG w celu późniejszej analizy, włączając w to adnotacje dotyczące sygnału rozrusznika oraz interpretacje rytmów analizą 12SL.

Gdy liczą się sekundy, liczy się przepływ pracy. Funkcja do wykrywania pracy rozrusznika HD wspomaga bezproblemowy przepływ informacji od MAC 500 do MUSE v8.

Wysokiej jakości projekt i innowacja rozszerzają twoje możliwości.

Zaprojektowany tak, by zwiększać efektywność całego zespołu – system MAC 55000 HD łączy zaawansowanie technologiczne z łatwością użytkowania w jednym:

• Cyfrowy moduł CAM-HD pomaga redukować hałas oraz artefakty w celu uzyskania bardziej dokładnych zapisów EKG oraz większej dokładności w wykrywaniu sygnałów rozrusznika.
• Ekran o dużej rozdzielczości zapewnia dobrą widoczność ekranu pod każdym kątem.
• Analogowe wyjście EKG ułatwia integrację z innymi urządzeniami do diagnozy kardiograficznej, takimi jak echokardiograf lub system medycyny nuklearnej.
• Rozległe możliwości indywidualnego konfigurowania – włączając w to formatowanie wyświetlania oraz sprawozdawczości – akceptuje indywidualne preferencje użytkownika.
• Czytnik kodów kreskowych oraz kart magnetycznych pomaga redukować błędy dzięki automatyzacji wprowadzania danych pacjentów.
• Model Stress Test to sprawdzone technologie GE w zakresie prób wysiłkowych.
• Protokoły bezpieczeństwa oraz ustanawiane przez użytkownika hasło dbają o bezpieczeństwo danych i zgodność z regulacją HIPAA.

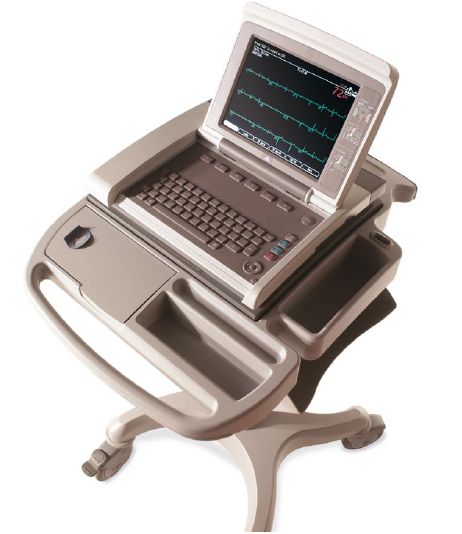

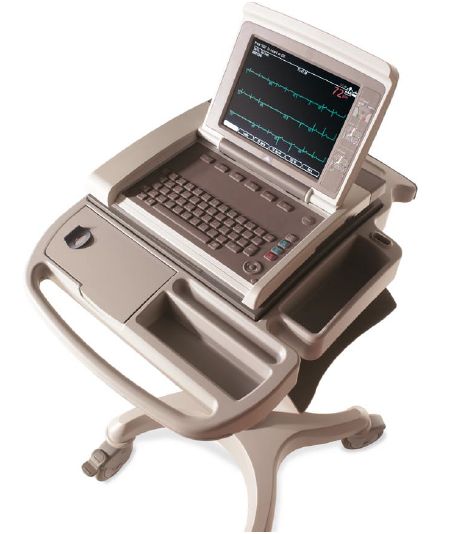

• Projekt wózka z miejscem na dodatkowe moduły, duża przestrzeń do pisania, szerokie kosze oraz kryta przegroda. Kompaktowy projekt zapewnia mobilność.

Specyfikacja techniczna:

• Interpretacja EKG: Program do analizy Marquette 12SL dla pacjentów dorosłych oraz pediatrycznych
• Pomiary skomputeryzowane: 15-sto przewodowa analiza włącza pomiary z wybranych przez użytkownika dodatkowych 3 przewodów
• Opcjonalnie: wysokiej rozdzielczości analiza późnego potencjału oraz sygnału załamku P – uśrednione EKG
• Dodatkowa funkcja EKG: Frekwencja analizy wektrokardiografii: 500 próbek/sekunda
• Pamięć EKG: 200 zapisów EKG w pamięci wbudowanej
• Archiwizacja zewnętrzna: karta pamięci SD
• Częstotliwość próbkowania cyfrowego: 16 000 próbek/sekunda/kanał
• Uzyskiwanie zapisu: Zapewnia 10 sekundowe natychmiastowe pozyskiwanie zapisu EKG
• Zakres dynamiczny: dyferencjał AC ± 5mV, korekcja odczytu DC ±300 mV
• Rozdzielczość: 4.88 pV/LSB przy 250 próbkach na sekundę, 4.88 pV/LSB przy 500 próbkach na sekundę
• Reakcja na częstotliwość: -3 dB przy 0,01 do 150 Hz
• Tłumienie sygnału wspólnego: >140 dB (123 dB przy wyłączonym filtrze wentylacyjnym)
• Impedancja wejścia: >10MQ przy 10 Hz, osłona defibrylatorem
• Przeciek podawanego środka:
• Wykrywanie rytmu rozrusznika: Spełnia lub przewyższa standardy ANSI/AAMI EC11-1991
• Częstotliwość próbkowania cyfrowego: 75 000 próbek/sekunda/kanał
• Szerokość impulsu rozrusznika: tylko 0,2 ms czasu trwania
• Amplituda impulsu rozrusznika: tylko 0,5 mV amplitudy
• Funkcje specjalne: wykrywanie niepodłączonego przewodu, impedancja elektrody, zbyt wysoki poziom hałasu respiratora, odchylenie od wartości początkowej oraz informacja o drżeniach mięśniowych
• Monitorowanie tętna: 30 do 300 uderzeń na minutę ±10% lub 5 uderzeń na minutę, którakolwiek wartość jest większa.Tętno wychodzące poza ten zakres nie będzie wyświetlane.

  Komunikacja

• Kompatybilność z system informacji kardiologicznej MUSE
• Kompatybilny z CardioSoft*
• Możliwość połączenia z systemem elektronicznej dokumentacji medycznej przez system informacji kardiologicznej MUSE lub przez CardioSoft
• Kabel seryjny
• Wewnętrzny modem/faks

   Ekran

• Typ ekranu: 264 mm (10,4 cali), grafika przekątna, podświetlany, kolorowy ekran LCD
• Rozdzielczość ekranu: 640 x 480 pikseli z ulepszeniem wyświetlania przebiegów
• Wyświetlane dane: tętno, nazwisko pacjenta, numer identyfikacyjny, zegar, przebiegi, nazwy przewodów, szybkość, ustawienia wzmocnienia i filtra, ostrzeżenia, wskazówki oraz wiadomości pomocnicze

Specyfikacja wymiarów fizycznych:

• Wysokość: 9,4 cm (3,7 cala)1 przy zamkniętym ekranie
• Szerokość: 38,1 cm (15 cali)¹
• Głębokość: 35,1 cm (13,8 cali)¹
• Waga: około 6,8 kg (15 cali)¹ z akumulatorem, bez papieru

(1. Bez wózka )
