GE Healthcare MAC600

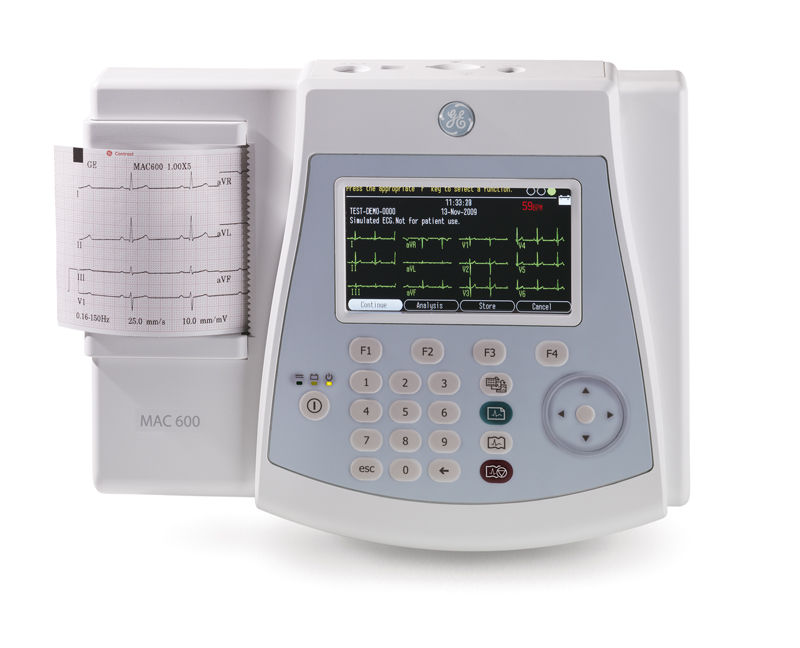

Aparat EKG MAC 600

Wydajny, przenośny i łatwy w użytkowaniu cyfrowy aparat EKG do badania pracy serca.

Aby odpowiedzieć na potrzeby zdrowotne rosnącej, globalnej populacji, najpierw należy je poznać. Dzięki lekkiej obudowie i niewielkim rozmiarom aparat MAC 600 zapewnia wszystkie funkcje analizy EKG w kompaktowej formie.

Najnowocześniejsza technologia kliniczna, wyniki ekranowe pozwalające oszczędzić czas, energię i papier, a także pewność diagnostyczna zapewniana przez narzędzia analityczne z rodziny Marquette 12SL — wszystko to dostępne jest w poręcznym, łatwym w użyciu aparacie EKG.

Łatwość obsługi

• Łatwiejsza w użyciu technologia EKG pozwala lekarzom przebadać większą liczbę pacjentów w krótszym czasie, zwiększając tym samym dostęp do usług medycznych.
• Prosta budowa ułatwiająca łatwe podłączanie gwarantuje szybkie przeprowadzenie badania EKG i skupienie się na samej diagnozie.
• Intuicyjna klawiatura pozwala na prostą, jednoprzyciskową obsługę urządzenia.

Czytelny wyświetlacz

• Kolorowy wyświetlacz umożliwia dokładny przegląd wszystkich 12 odprowadzeń bez potrzeby drukowania.
• Ekranowa analiza w oparciu o narzędzia Marquette* 12SL* zapewnia wysoką pewność diagnostyczną.

Łatwość w przenoszeniu

• Aparat MAC 600 waży zaledwie 1,2 kg i stanowi jedno z najlżejszych urządzeń tego typu na rynku.
• Wysoce wydajny akumulator litowy pozwala przeprowadzić do 250 badań EKG po jednym ładowaniu.
• Gniazdo kart SD (stosowanych także w cyfrowych aparatach fotograficznych) pozwala na szybki i łatwy dostęp do zapisanych badań EKG. Wystarczy zabrać kartę SD i umieścić w chronionym komputerze, aby szybko pobrać i wydrukować dane.

Szeroki zakres możliwości

• Aparat może być w prosty sposób podłączony do systemu informacji kardiologicznej MUSE* (1).
• Program Hookup Advisor* informuje o jakości sygnału EKG, dzięki czemu nie trzeba powtarzać badań.

¹ Funkcja może nie być dostępna we wszystkich wersjach oprogramowania MUSE. W celu uzyskania aktualnych informacji należy skontaktować się z przedstawicielem firmy GE.

Oszczędne rozwiązanie

• Możliwość zapisania wyników w formie pliku PDF, co eliminuje potrzebę stosowania kosztownych programów do przeglądu EKG.
• Eliminowane są koszty zużycia papieru i problemy z przechowywaniem danych.

Ekologiczne podejście

• Wysoce wydajny akumulator litowy pozwala na trzy godziny ciągłej pracy po jednym ładowaniu.
• Dzięki funkcji przeglądu wyników bezpośrednio na ekranie aparat MAC 600 pozwala oszczędzić zużycie papieru.

Zaawansowana technologia EKG w przenośnej formie

Aparat MAC 600 oferuje zaawansowane narzędzia diagnostyczne, umożliwiające przeprowadzenie niezwykle dokładnych analiz EKG.

• Wyniki EKG widoczne bezpośrednio na ekranie pozwalają na cyfrowe zarządzanie przebiegiem pracy i gwarantują diagnozowanie pacjentów szybciej niż kiedykolwiek.
• Podgląd krzywych EKG i interpretacji 12SL na ekranie aparatu.
• Łatwy dostęp do wyników badań EKG — wystarczy zabrać kartę SD (stosowaną także w cyfrowych aparatach fotograficznych) i umieścić w chronionym komputerze, aby szybko pobrać i wydrukować dane.

Szeroki zakres możliwości: dostosowanie do potrzeb, przeszukiwanie danych, wydajna praca

• Po połączeniu z przeglądarką CardioSoft* (1) ECG Viewer aparat MAC 600 staje się kompleksowym systemem akwizycji i zapisu danych EKG.
• Łatwy dostęp do tysięcy badań EKG wyszukiwanych według pacjenta.
• CardioSoft (1) to w pełni skalowalny program, który można aktualizować w celu rozszerzenia jego funkcji i usprawnienia przebiegu pracy podczas badań EKG.

¹ Funkcja może nie być dostępna we wszystkich wersjach oprogramowania CardioSoft. W celu uzyskania aktualnych informacji należy skontaktować się z przedstawicielem firmy GE.

Aparat MAC 600 to automatyczny elektrokardiograf z wbudowanym mikroprocesorem, oferujący rejestrację 10-odprowadzeniowego EKG z programowalnym układem i jednoczesną akwizycją 12 odprowadzeń.

Przetwarzanie

• Interpretacja EKG: Program Marquette® 12SLTM do analizy wyników EKG u dorosłych i dzieci
• Komputerowe pomiary: Analiza 12 odprowadzeń
• Częstotliwość analizy EKG: 500 próbek/sekundę (sps)
• Częstotliwość próbkowania cyfrowego: 2000 próbek/sekundę/kanał
• Ekranowy podgląd EKG: Ekranowy podgląd zarejestrowanych 10-sekundowych krzywych EKG i opcjonalny pomiar i interpretacja 12SL
• Tryb akwizycji: Przed i po akwizycji, zapewnia 10 sekund bieżącej akwizycji sygnału EKG
• Zakres dynamiczny:AC różnicowy ± 5 mV; przesunięcie DC ±300 mV
• Rozdzielczość: 4,88 μV/LSB przy 500 sps
• Charakterystyka częstotliwościowa: –3 dB przy częstotliwości od 0,01 do 150 Hz
• Dolna częstotliwość graniczna: 0,01 Hz, 0,02 Hz, 0,16 Hz lub 0,32 Hz (próg -3 dB)
• Górna częstotliwość graniczna: Konfigurowalna przy 20 Hz, 40 Hz, 100 Hz lub 150 Hz
• Adaptacyjny filtr AC: Od 47 Hz do 53 Hz po ustawieniu na 50 Hz; od 57 Hz do 63 Hz po ustawieniu na 60 Hz
• Tłumienie sygnałów synfazowych:: >100 dB (z włączonym filtrem AC)
• Impedancja wejściowa: >10 MΩ przy 10 Hz, ochrona przed wyładowaniami defibrylacyjnymi
• Prąd upływowy pacjenta:
• Specjalne funkcje akwizycji: Komunikaty ostrzegające o wykryciu odłączonego odprowadzenia (z wyjątkiem RL), nadmiernym szumie AC, przemieszczeniu linii izoelektrycznej i drżeniu mięśniowym
• Miernik częstości akcji serca: Od 30 do 300 BPM ±10% lub ±5 BPM, większa z wartości. Wartości częstości akcji serca spoza tego zakresu nie są wyświetlane.
• Czas rozruchu: Poniżej 7 sekund

Informacje o pacjencie

• Wyświetlane informacje o pacjencie: ID pacjenta, ID dodatkowe, wiek, data urodzenia, płeć. W przypadku ID pacjenta i ID dodatkowego obsługiwane jest alfanumeryczne wprowadzanie danych z użyciem słownika T9.

Wyświetlacz

• Typ wyświetlacza:Przekątna 110 mm (4,3 cala), TFT LCD z podświetleniem LED (opcjonalna wersja kolorowa)
• Rozdzielczość wyświetlacza: 480 X 272 pikseli z przesuwanymi krzywymi
• Wyświetlane dane: Częstość akcji serca, ID pacjenta, zegar, wskaźnik stanu akumulatora, krzywe, oznaczenia odprowadzeń, szybkość, ustawienia wzmocnienia i filtra, komunikaty ostrzegawcze, komunikaty informacyjne, monity. Standardowe wyświetlanie 12 odprowadzeń.

Programy standardowe

• Tryb EKG spoczynkowego: Standardowa funkcja rejestracji i wydruku 10-sekundowych krzywych EKG spoczynkowego z 12 odprowadzeń
• Hookup Advisor: Graficzne przedstawienie jakości sygnału
• Obsługa wielu języków: Obsługa 16 języków

Opcje programowe

• Pomiar: Obsługa pomiaru z użyciem programu do analizy EKG Marquette 12SL
• Pomiar i interpretacja:  Obsługa pomiaru i interpretacji z użyciem programu do analizy EKG Marquette 12SL
• Obsługa kolorów: Kolorowy wyświetlacz
• Pamięć zewnętrzna: Możliwość zapisu 200 badań EKG w pamięci zewnętrznej (karta SD)
• Transmisja danych: Transmisja danych EKG za pośrednictwem kabla szeregowego
• Format EXM: Przechowywanie danych EKG w formacie XML
• Format PDF: Przechowywanie danych EKG w formacie PDF

Parametry fizyczne

• Wysokość: 81 mm
• Szerokość: 263 mm
• Głębokość: 208 mm
• Waga: 1,2 kg z akumulatorem, bez papieru
