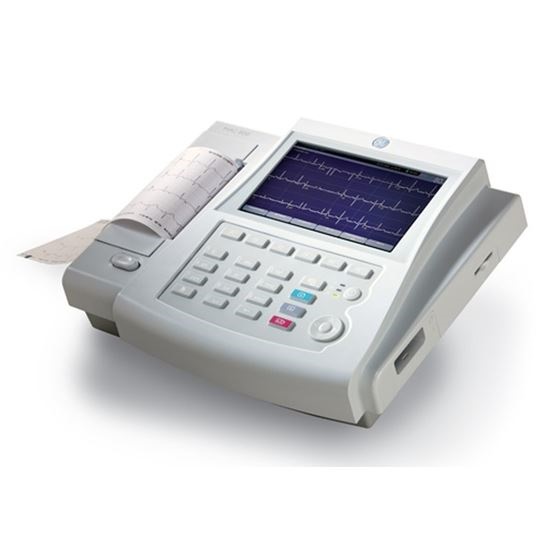

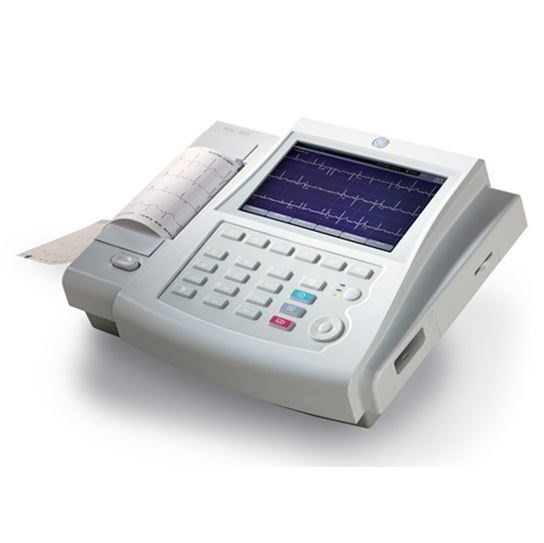

GE Healthcare MAC800

Aparat EKG MAC 800

Zaawansowane funkcje łączności, przenośność i nowoczesna technologia zapewniają dokładne i wiarygodne dane EKG oraz szybką i pewną diagnozę.

Łączność. Mobilność. Zaawansowana technologia.

Ułatwione badanie pracy serca pacjenta i analiza wyników przez lekarza dzięki dokładnym i wiarygodnym danym EKG, pozwalającym na pewne i szybkie postawienie diagnozy. Aparat MAC 800 udostępnia zaawansowaną, a jednocześnie łatwą w obsłudze technologię badań EKG, rozbudowane możliwości zapisu i przesyłania danych, a także program do analizy danych EKG Marquette* 12SL* firmy GE. Zaawansowana analiza EKG dostępna dla pacjentów znajdujących się w tym samym pomieszczeniu, jak i na całym świecie. Aparat MAC 800 może być niedostępny w niektórych krajach. W celu uzyskania aktualnych informacji należy skontaktować się z lokalnym przedstawicielem firmy GE.

Zaawansowane funkcje łączności ułatwiają przekazywanie informacji w skali globalnej.

• Zapis, przesyłanie i analiza danych EKG na wiele różnych sposobów — lepszy dostęp do opieki kardiologicznej dzięki możliwości przekazywania danych z dowolnego miejsca do dowolnej lokalizacji.

• Bezproblemowa łączność z systemami informacji kardiologicznej MUSE* i CardioSoft* pozwala usprawnić przebieg badań EKG, a także zapewnia możliwość natychmiastowego dostępu zdalnego do danych EKG pacjenta.

• Wiele opcji komunikacji, w tym łączność z siecią LAN, modem, obsługa kart SD i port szeregowy, oferujących możliwość przechowywania i przesyłania danych EKG z dowolnego miejsca.

• Porty USB zwiększające funkcjonalność aparatu dzięki możliwości podłączenia zewnętrznej klawiatury, drukarki laserowej, czytnika kodów kreskowych lub czytnika kart magnetycznych. Drukarka laserowa umożliwia uzyskiwanie wydruków wyników EKG w formacie pełnowymiarowym/A4.

• Zapis w formacie PDF — popularnym formacie zapisu i wymiany danych EKG. Dostępna jest również funkcja zapisu danych w formacie XML.

• Opcjonalna pamięć dodatkowa umożliwiająca przechowywanie do 300 zapisów EKG w pamięci wewnętrznej. Możliwość użycia kart SD na potrzeby zapisu i przenoszenia badań EKG w trybie offline.

Zaawansowana mobilna technologia badań EKG

Niekiedy dostęp do właściwej opieki medycznej jest czynnikiem przesądzającym o odpowiednio wczesnej lub zbyt późnej diagnozie. Przenośny aparat MAC 800 umożliwia opiekę nad pacjentami w każdym miejscu: gabinetach lekarskich zlokalizowanych w miastach, regionalnych ośrodkach opieki zdrowotnej, przychodniach na obszarach wiejskich oraz w odległych lokalizacjach.

• Niewielkie rozmiary i łatwość przenoszenia — aparat MAC 800 wraz z akumulatorem waży zaledwie trzy kilogramy, a dodatkowo jest wyposażony w uchwyt do przenoszenia.

• Akumulator litowo-jonowy pozwala na 2 godziny pracy ciągłej lub zapis 250 standardowych wyników badań pacjentów. Krótki czas ładowania (wynoszący ok. 4 godzin), minimalizujący długość przerw w pracy.

• Łatwa w obsłudze klawiatura, która dzięki konstrukcji przypominającej klawiaturę telefoniczną (T9 SMS) oraz klawiszom szybkiego dostępu do poszczególnych funkcji przyspiesza realizację badań EKG. Dodatkowo jako klawiatura klasy szpitalnej jest łatwa w czyszczeniu.

• Kolorowy wyświetlacz TFT o przekątnej 17,8 cm i wysokiej rozdzielczości (800 x 480) umożliwia wygodny odczyt danych z wszystkich 12 odprowadzeń EKG.

• Cyfrowy podgląd ekranowy danych EKG przed ich wydrukowaniem, zapewniający oszczędność papieru i eliminujący konieczność powtarzania kosztownych badań.

• Sprawdzone wymienne akcesoria zapewniające maksymalną wydajność aparatu, w tym wielopołączeniowe lub stałe przewody odprowadzeń, elektrody jednorazowe oraz elektrody wielokrotnego użytku.

Zaawansowane technologie aparatu MAC 800, w tym:

• Efektywna, sprawdzona technologia zwiększająca pewność diagnostyczną z wykorzystaniem programu do analizy Marquette 12SL.

• Program Marquette 12SL oferuje funkcje interpretowanej komputerowo analizy danych pacjentów dorosłych i dzieci, zwiększając pewność odczytów EKG.

• Wyjątkowe narzędzie Hookup Advisor* gwarantujące wysoką jakość sygnału EKG poprzez informowanie lekarzy o niskiej jakości krzywych podczas badania EKG.

• ACI-TIPI (Acute Cardiac Ischemia Time-Intensive Predictive Instrument) to zawarte w programie Marquette 12SL narzędzie do oceny prawdopodobieństwa wystąpienia ostrego niedokrwienia mięśnia sercowego, zwiększające dokładność diagnostyczną. Dodatkowo uwzględnia ono kryteria zależne od płci, umożliwiając lekarzom szybsze rozpoznanie zaburzeń pracy serca u kobiet.

• Analiza odstępu RR* umożliwia wykrywanie trudno zauważalnych objawów zmienności rytmu zatokowego (HRV) oraz pomiar odstępów RR.   Funkcja analizy odstępu RR nie jest dostępna w USA i Kanadzie.

Typ urządzenia

Automatyczny elektrokardiograf z wbudowanym mikroprocesorem; rejestracja 10-odprowadzeniowego EKG z programowalnym układem i jednoczesną akwizycją 12 odprowadzeń.

Przetwarzanie

• Interpretacja EKG: program Marquette 12SL do analizy wyników EKG u dorosłych i dzieci

• Komputerowe pomiary: analiza 12 odprowadzeń

• Częstotliwość analizy EKG: 500 i 1000 próbek/sekundę

• Częstotliwość próbkowania cyfrowego: 1000 próbek/sekundę

• Tryb akwizycji: przed i po akwizycji, zapewnia 10 sekund bieżącej akwizycji sygnału EKG

• Zakres dynamiczny: AC różnicowy ±10 mV, przesunięcie DC ±300 mV

• Rozdzielczość: 4,88 μV/LSB

• Charakterystyka częstotliwościowa: 0,04–150 Hz

• Tłumienie sygnałów synfazowych: >90 dB

• Impedancja wejściowa: >10 MW przy 10 Hz, ochrona przed wyładowaniami defibrylacyjnymi

• Prąd upływu pacjenta:

• Wykrywanie sygnału stymulatora: wykrywanie impulsów stymulacyjnych o amplitudzie pomiędzy ±5 mV a ±700 mV i czasie trwania od 0,1 ms do 2,2 ms

• Specjalne funkcje akwizycji: komunikaty informujące o wykryciu odłączonego odprowadzenia, impedancji elektrody, nadmiernym szumie AC, przemieszczeniu linii izoelektrycznej i drżeniu mięśni

• Kardiotachometr: od 30 do 300 BPM ±10% lub 5 BPM, większa z wartości. Wartości częstości akcji serca spoza tego zakresu nie są wyświetlane.

• System operacyjny: Microsoft Windows

• Czas rozruchu: CE OS

Wyświetlacz

• Typ wyświetlacza: 17,8 cm (7"), kolorowy, TFT

• Rozdzielczość wyświetlacza: 800 x 480 pikseli

• Wyświetlane dane: częstość akcji serca, identyfikator pacjenta, zegar, wskaźnik stanu akumulatora, krzywe, oznaczenia odprowadzeń, szybkość, ustawienia wzmocnienia i filtra, komunikaty ostrzegawcze, polecenia oraz komunikaty pomocy. Standardowe wyświetlanie 6 odprowadzeń; opcjonalne wyświetlanie 12 odprowadzeń

Programy standardowe

• Tryb EKG spoczynkowego: standardowa funkcja rejestracji i wydruku 10-sekundowych krzywych EKG spoczynkowego z 12 odprowadzeń

• Tryb arytmii: ciągłe monitorowanie EKG i wydruk raportu w przypadku wykrycia zdarzeń arytmii odpowiadających kategorii wskazanej przez użytkownika

• Hookup Advisor: graficzne przedstawienie jakości sygnału

• Obsługa wielu języków: obsługa 19 języków

Opcje programowe

• Pomiar: obsługa pomiaru z użyciem programu do analizy EKG Marquette 12SL

• Pomiar i interpretacja: obsługa pomiaru i interpretacji z użyciem programu do analizy EKG Marquette 12SL

• ACI-TIPI: wskaźnik numeryczny prawdopodobieństwa wystąpienia ostrego niedokrwienia mięśnia sercowego

• Analiza odstępu RR: do 5 min lub 500 uderzeń

• Pamięć zewnętrzna i wewnętrzna: menu menedżera plików; 100 lub 300 zapisów EKG w pamięci wewnętrznej, 100 lub 200 zapisów EKG na karcie typu SD (Secure Digital)

• Zapis PDF: zapisywanie wyeksportowanych danych EKG w formacie PDF

• Wyświetlanie 12 odprowadzeń: wyświetlanie krzywej EKG spoczynkowego z 12 odprowadzeń

Parametry fizyczne

• Wymiary (wys. x szer. x głęb.): 120 mm x 330 mm x 280 mm

• Waga: 3,0 kg z akumulatorem, bez papieru

Funkcja analizy odstępu RR nie jest dostępna w USA i Kanadzie.
