Medica SpA Menfis Division Dyno Smart

DYNO SMART

System pomiarowy DYNO SMART do badań elektromanometrii górnego i dolnego odcinka przewodu pokarmowego z pomiarem pH w przełyku.

System DYNO SMART oparty jest na zaawansowanym module SAU-GI, o parametrach pomiarowych dostosowanych do najsurowszych wymagań stawianych diagnostyce manometrycznej górnego i dolnego odcinka przewodu pokarmowego.

System może być dostarczony w wersji „AiO” gdzie wszystkie elementy zamontowane są na specjalizowanym wózku WOK-MEDICA-V03 lub w wariancie „Split” w którym jednostka pomiarowa i akcesoria zamontowane są na specjalizowanym statywie, a komunikacja z jednostką sterującą (komputer PC) odbywa się bezprzewodowo przez Bluetooth.

Urządzenie jest certyfikowane zgodnie z Europejskimi Standardami Bezpieczeństwa EN60601-1 „Medyczny Sprzęt Elektroniczny”, oraz spełnia wymogi pod względem bezpieczeństwa zgodnie z normą DIN EN 60601-1-2 dotyczącą elektromagnetycznej kompatybilności (EMC).

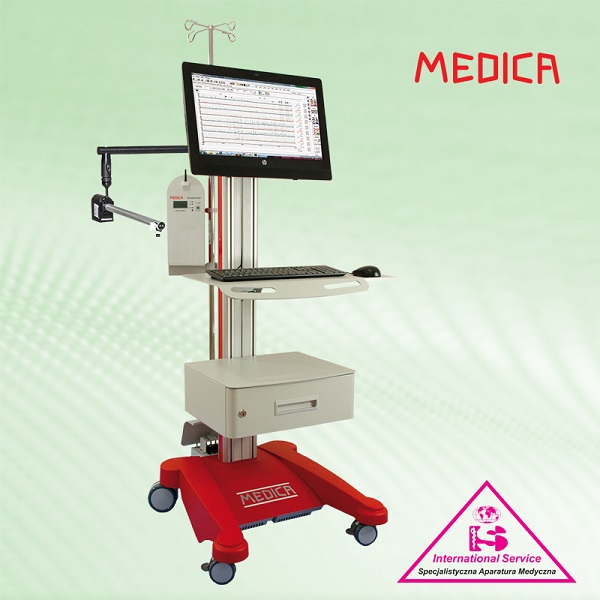

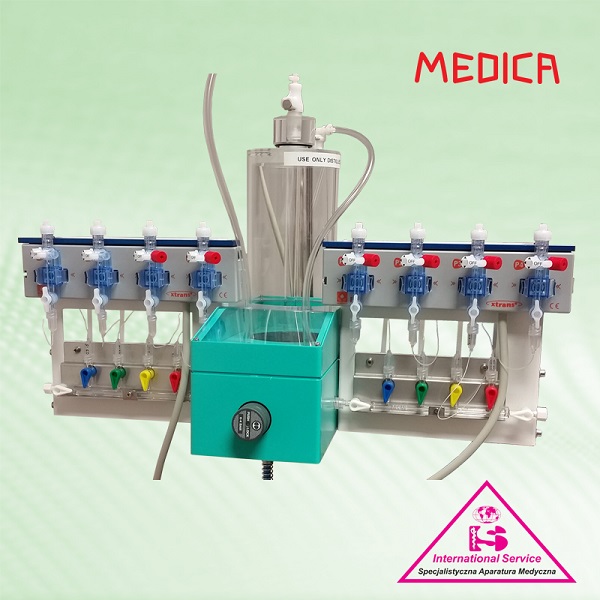

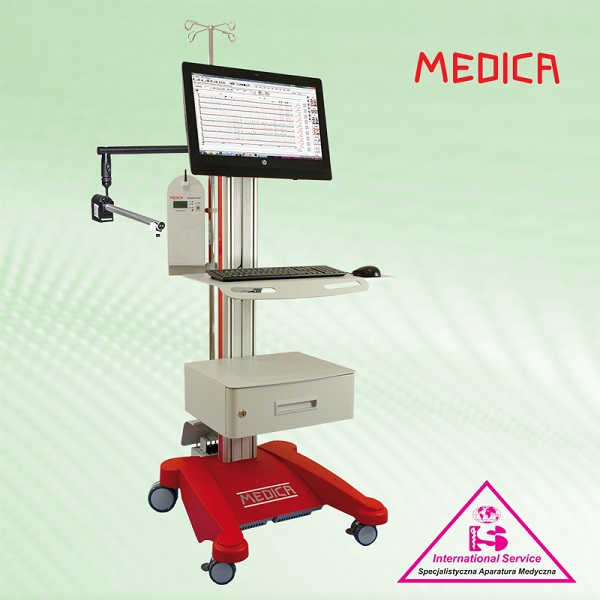

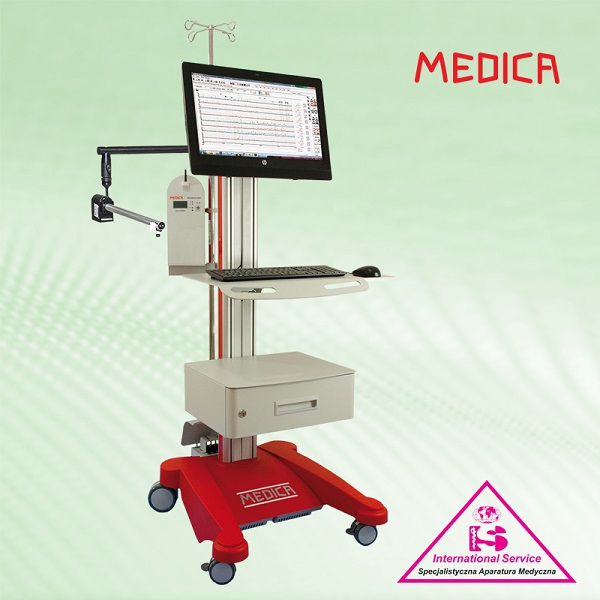

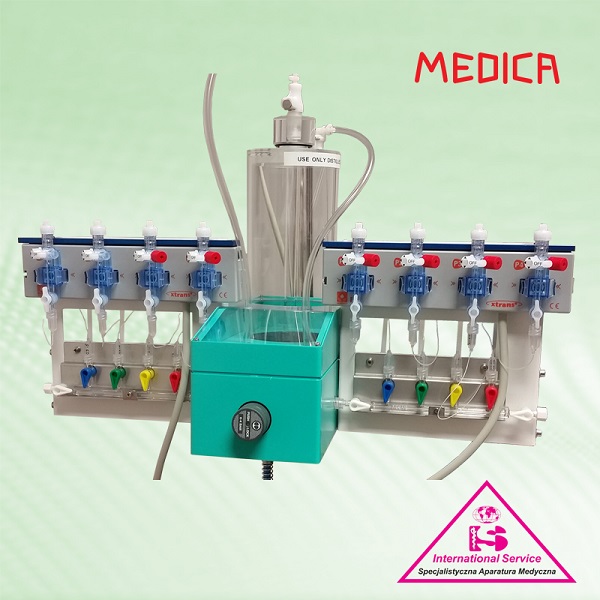

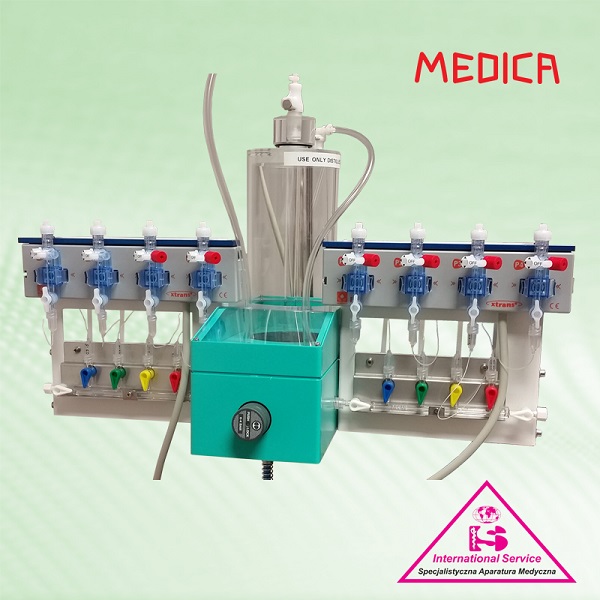

Specjalizowany wózek WOK-MEDICA-V03 jest głównym elementem systemu pomiarowego, na którym zamontowane są wszystkie urządzenia peryferyjne (np: jednostka centralna SAU-GI, moduł ciśnień SAU-PRS do przetworników DPT-9300, pompa infuzyjna 4-ro lub 8-mio kanałowa WTPb, kompresor medyczny AIR-Comp, przedwzmacniacz EMG SAU-EMG, mechanizm ciągnący WTH4 oraz system komputerowy AiO z drukarką).

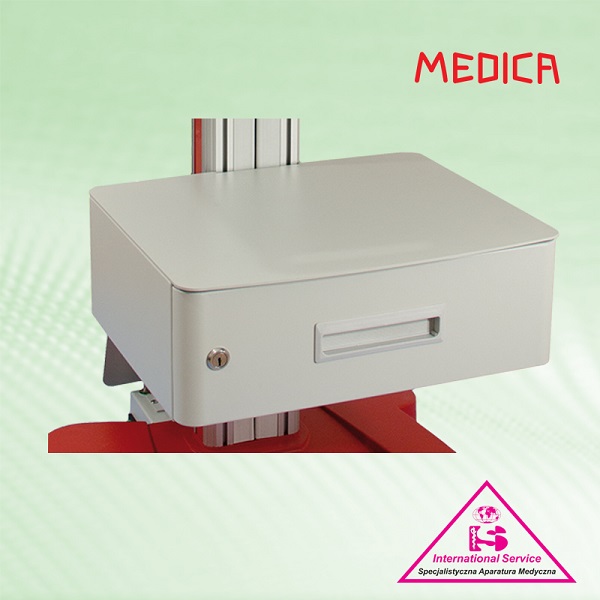

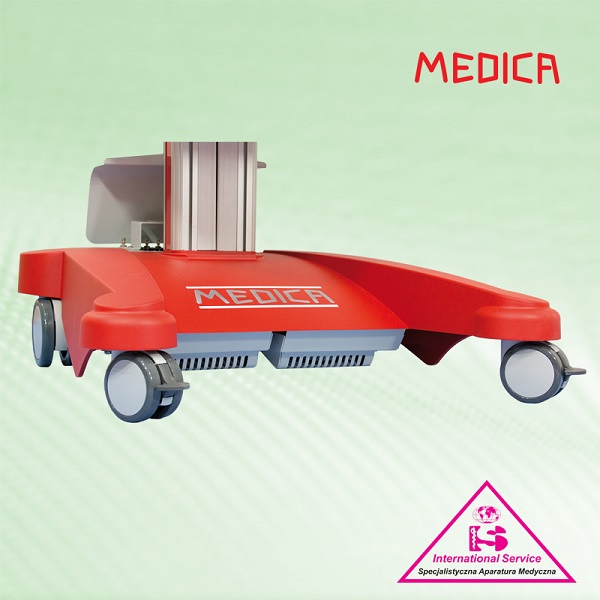

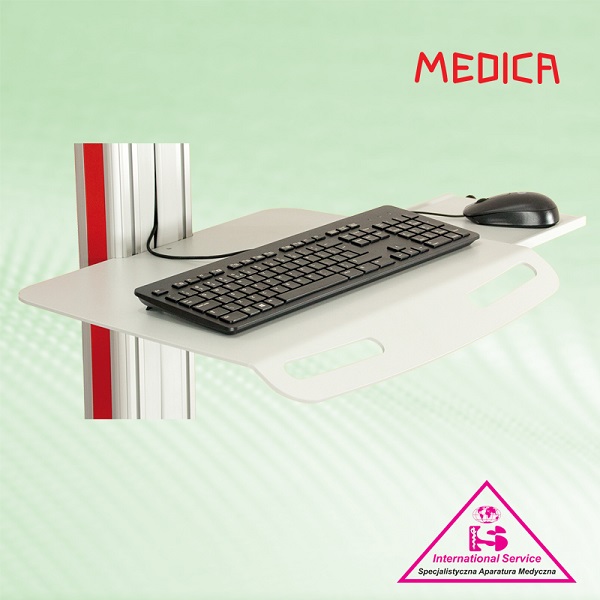

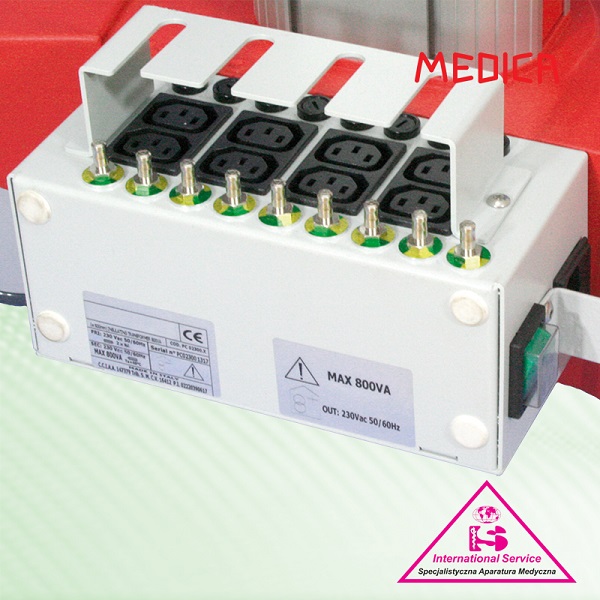

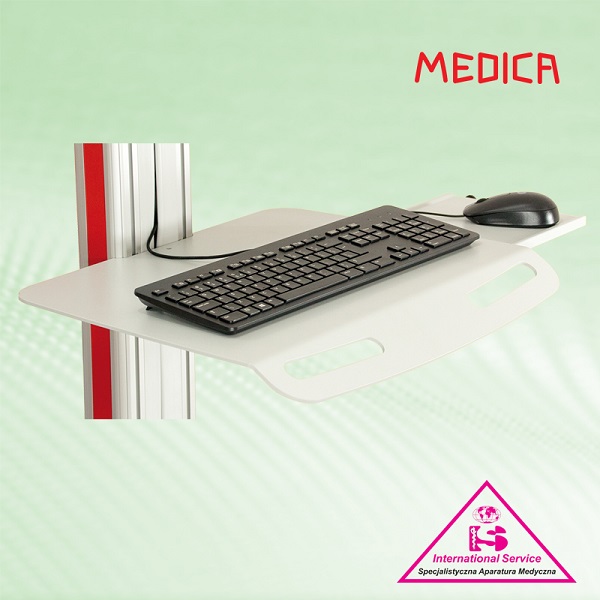

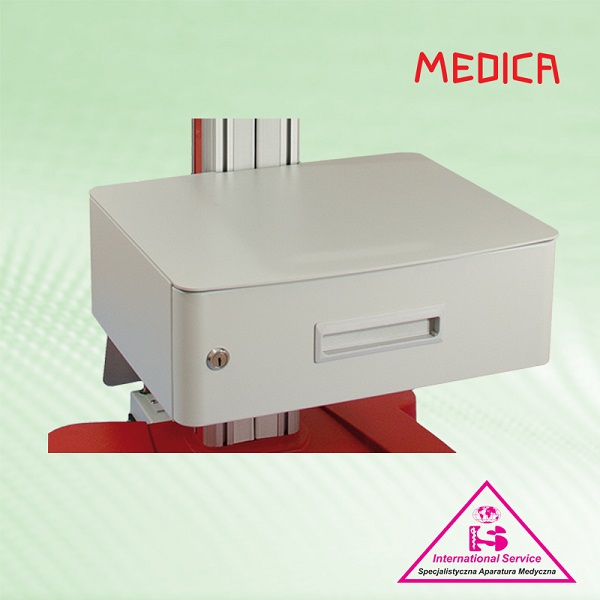

Wózek wyposażony jest w cztery podwójne antystatyczne koła (2 z hamulcami), specjalizowany uchwyt do komputera, półkę na klawiaturę z wysuwaną podkładką na mysz oraz zamykaną szafkę na akcesoria. Cały system oraz urządzenia peryferyjne (do 8 urządzeń 230 V) zasilane są poprzez zintegorowany z wózkiem zasilecz medyczny 800VA z galwaniczną izolacją zgodny z normami CE dla wyrobów medycznych.

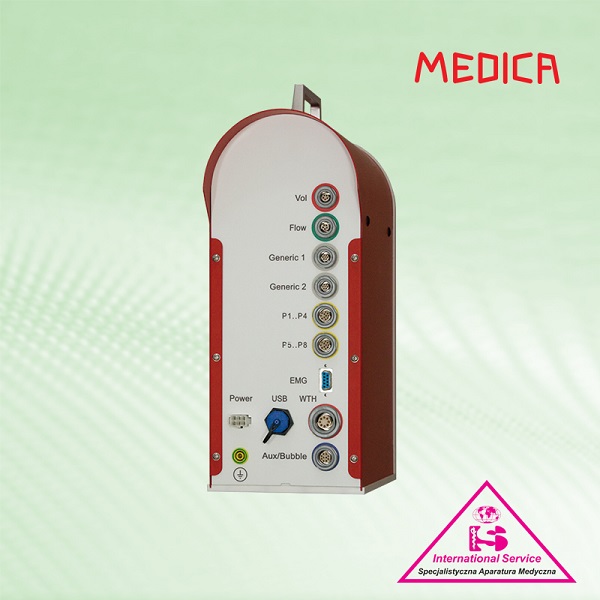

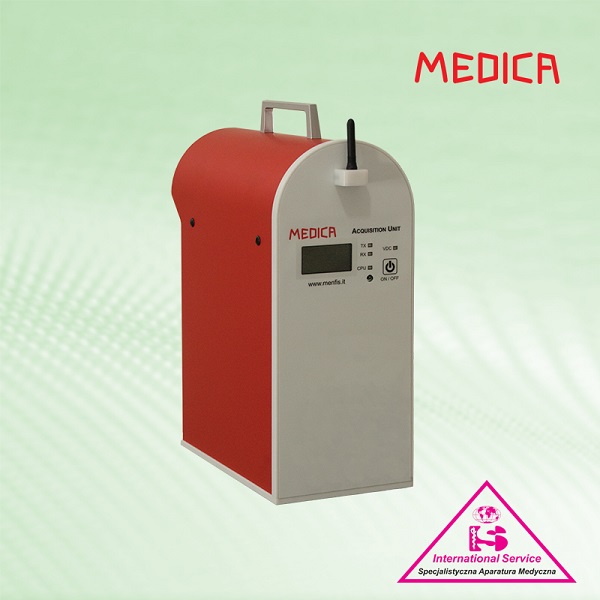

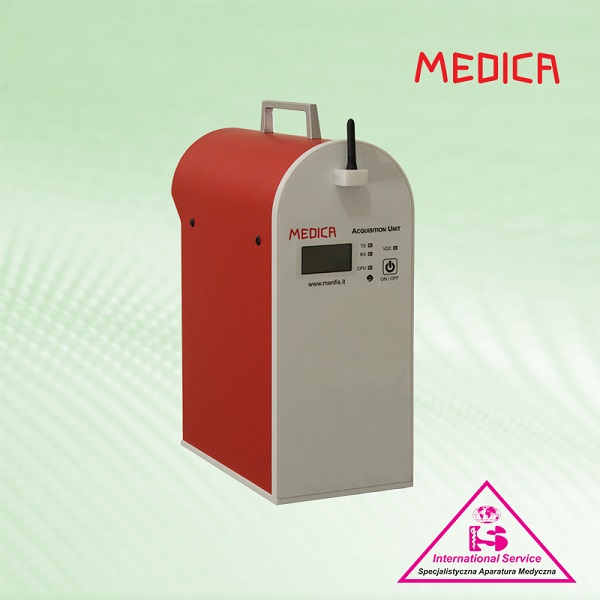

Jednostka centralna SAU-GI kontroluje pracę wszystkich podłączonych podzespołów takich jak moduł ciśnień (SAU-LG lub SAU-PRS), pompę do perfuzji (WTPb), przedwzmacniacz EMG (SAU-EMG, SAU-EMG/LS lub SAU-EMG/LN), mechanizm ciągnący (WTH4) i inne.

Jednostka cenralna zasilana jest poprzez specjalizowany zasilacz medyczny (SNP-A129-M) prądem stałym 24 VDC. Podzespoły są izolowane galwanicznie za pomocą przetworników optoelektronicznych.

Komunikacja z komputerem sterującym odbywa się bezprzewodowo (Bluetooth) lub za pomocą kabla USB.

System wyposażony jest w specjalizowany komputer PC, z systemem operacyjnym Windows 10 (64 bit). Do sterowania zespołem pomiarowym i analizy wyników używane jest oprogramowanie medyczne DYNO 3000 w języku polskim.

System może być rozbudowany do wykonywania badań elektromanometrii przewodu pokarmowego wysokiej rozdzielczości (HR) z pomiarem pH i impedancji.

System umożliwia pomiar i analizę następujących badań:

Manometria przełyku z pomiarem i oceną:

• ruchliwości trzonu przełyku
• perystaltyki
• relaksacji dolnego zwieracza przełyku LES
• funkcjonowania górnego zwieracza przełyku UES
• funkcjonowania górnego zwieracza przełyku z analizą wektorowej objętości (Vector Volume) zwieracza oraz graficzną przestrzenną prezentacją zwieracza.
• odwóconej objętości wektorowej (Inverce Vector volume) z przestrzenną prezentacją graficzną 3D

Manometria anorektalna z pomiarem i oceną:

• profilu kanału odbytu z analizą wektorową i prezentacją 3D
• wektorowej objętości (Vector Volume) z prezentacją 3D
• spoczynkowego ciśnienie w kanale odbytu , świadomego skurczu i rozkurczu zwieracza zewnętrznego, czucia wypełnienia i parcia
• RAIR odruchu relaksacji zwieracza wewnętrznego
• podatności ścian w czasie wypełniania odbytnicy

pH-metria z pomiarem, analizą i oceną

• refluksu kwaśnego
• odsetkiem refleksów kwaśnych,
• dwukanałowym odruchem mieszanym,
• 2 lub 1 kanałową analizą refluksu alkalicznego,
• indeksem oscylacyjnym,
• analizą wg skali punktowej de Meestera i Boix- Ochoa.

Bioofeedback

Manometry przewodu pokarmowego

Ilość kanałów łącznie- 12

Pomiar pH (tak/nie) - Tak

Pomiar ciśnienia (tak/nie) - Tak

Pomiar EMG (tak/nie) - Tak

Rozbudowa do manometrii wysokiej rozdzielczości (tak/nie) - Tak

Rozbudowa do badań urodynamicznych (tak/nie) - Tak
