Dzięki zastosowaniu nowoczesnej głowicy pneumotachograficznej układ pomiarowy nie wymaga stosowania zaworu wdechowo-wydechowego ani żadnych połączeń typu rura karbowana. Zapewnia to pełny komfort podczas testu, ponieważ osoba badana oddycha w warunkach naturalnych, bez dodatkowych oporów dla przepływu powietrza. Wbudowany moduł badań spirometrycznych z unikalnym oprogramowaniem zapewniającym kontrolę wiarygodności wykonanego badania, zgodnie z zaleceniami ERS, zapewnia wyznaczanie wielkości FEV1, MEF50, VC, na bazie których określane są w sposób automatyczny normy wielkości HR, VO2, VE mierzonych w badaniu wysiłkowym.

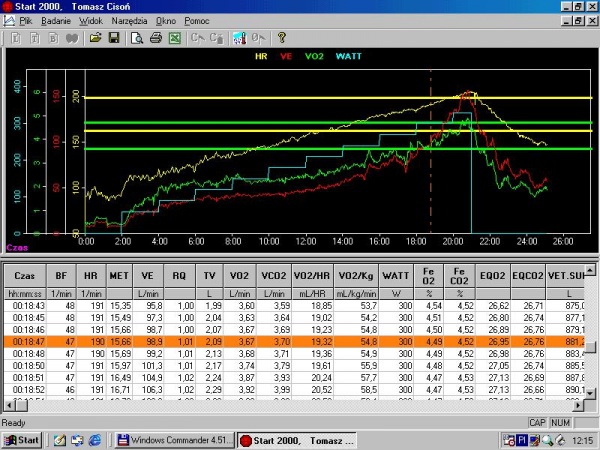

START 2000 umożliwia ciągłą rejestrację w funkcji czasu następujących sygnałów: objętość oddechowa, przepływ oddechowy, stężenia O2 i CO2 w gazie wydychanym oraz 1-12 odprowadzeń EKG.
System zawsze archiwizuje pełny przebieg badania, tak aby można było odtworzyć każdy wydech. Sposób prezentacji przebiegu podczas jego trwania oraz wydruk przebiegu zmian mierzonych i obliczanych wielkości jest definiowany przez obsługę.
Zakres standardowego oprogramowania:
– pełny zakres badania spirometrycznego (spirometria spoczynkowa, krzywa przepływ-objętość, MVV)
mierzone wielkości:
VC, IC, ERV, TV, IRV, MV, BF, FEV0.5, FEV1, FEV2, FEV3, FEV6, FVC EX, VPEF, PEF, MEF 75, MEF 50, MEF 25, FEF 75/85, MEF 50% FVC EX, FEV 1% FVC EX, TC 25/50, MTT, TPEF, FET, AEX, FVC IN, VPIF, PIF, MIF 50, FIV 1, FEV 1% FVC IN, FEV 1% VC, VCmax, FEV 1% VCmax, MVV, BF, BR.
– badanie wysiłkowe układu oddechowego
mierzone wielkości:
t, VE, BF, TV, FeO2, FeCO2, FetCO2, FetO2, VO2, VCO2, VO2/kg, VO2/kg/HR,TI, TE, MET, TTOT, TI/TE, TI/TTOT, WATT, PEF, PIF, SpO2, PEO2, PECO2, BR, VET, SUM, TV/TE,
– parametry długu tlenowego, O2 kinetcis (T0,5VO2peak, τ)63%,ΔVO2), obliczane parametry cardiacu output (C(a-v)O2,CO,SV,HI,SVI,CI), kalorymetriia pośrednia
– badanie wysiłkowe układu krążenia w oparciu o system bezprzewodowej rejestracji tętna oraz system 12 odprowadzeń EKG mierzone wielkości: wszystkie stosowane wielkości EKG. (Oprogramowanie do próby wysiłkowej – Cardio Perfect PRO Welch Allyn)
Zalety systemu START 2000:
– badanie metodą oddech po oddechu
– lekka, niskooporowa głowica pneumotachograficzna bez elementów ruchomych
– automatyczne lub manualne wyznaczanie progu anaerobowego
– automatyczne lub manualne wyznaczanie progu RCP
– automatyczny system pomiaru warunków otoczenia
– automatyczny system cechowania analizatorów gazowych
– prezentacja mierzonych wielkości na tle wartości norm
– automatyczne sterowanie bieżniami ruchomymi lub ergometrami rowerowymi
– możliwość transmisji raportu badania do standardowych programów statystycznych
– możliwość redagowania formy wydruku raportu badania
– możliwość wyznaczania VO2max
– oprogramowanie zgodne z Microsoft Windows
– łatwy transport systemu zamontowanego na wózku
– alternatywny sposób pomiaru tętna w systemie bezprzewodowym lub z 12 odprowadzeń EKG
– możliwość rozbudowy urządzenia o dodatkowe opcje
Możliwość rozbudowy o dodatkowe opcje:
– pulsoksymetria,
– rzut minutowy serca metodą nieinwazyjną(Metoda Ficka),
– przystawka do prowadzenia prób prowokacyjnych metodą wziewną
– przystawka do podawania mieszanki powietrza o podwyższonej zawartości dwutlenku węgla, z kontrolowaną wartością chwilowej wentylacji minutowej
– moduł do pomiaru dyfuzji metodą Single Breath
– ocena oksydancji substratów energetycznych
– pomiar ciśnienia skurczowego i rozkurczowego.
Dane techniczne modułu pomiarowego START 2000:
Pomiar przepływu:
– głowica pomiarowa: MES typ DV40
– przestrzeń martwa głowicy: 38 ml
– zakres przepływu: ± 20 l/s
– dokładność pomiaru przepływu ± 0,3%
– rozdzielczość pomiaru przepływu: 2,4 ml/s
– zakres pomiaru objętości: 0 – 10 l
– zakres mierzonej wentylacji: 300 l/min
– opór głowicy pomiarowej: < 0,9 cmH2O/l/s (przy przepływie 12 l/s)
Analizator tlenu – konduktancyjny:
– zakres pomiaru: 0 – 25%
– czas odpowiedzi: t90 < 100ms
– dokładność: ±0,02%
– rozdzielczość: 0.01%
Analizator dwutlenku węgla (NDIR absorbcja podczerwieni):
– zakres pomiaru: 0 – 10%(0-15% dla pomiaru cardiac output)
– czas odpowiedzi: t90 < 90ms
– dokładność: ±0,02%
– rozdzielczość: 0,01%
Zalety głowicy naszej konstrukcji:
– nie wymaga cechowania przed badaniem
– nie zmienia parametrów w czasie badania
– absolutnie powtarzalne parametry
– wysoka czułość i rozdzielczość
– sterylna dla każdego pacjenta
– łatwa sterylizacja w całości
– bez elementów ruchomych
– mała przestrzeń martwa
– małe opory przepływu
– bez układu grzania
|
