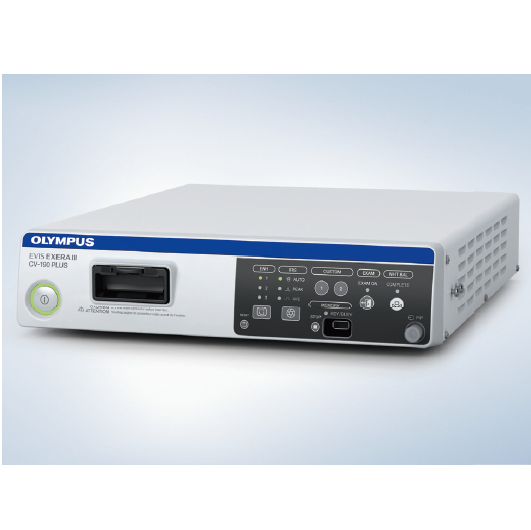

SYSTEM WIZYJNY EVIS EXERA III CV-190 PLUS
Przetwarzanie obrazu na potrzeby zaawansowanych zastosowań endoskopowych.
Główne cechy:
- Funkcja obserwacji w trybie NBI w endoskopach serii EVIS EXERA III 190 umożliwia prowadzenie obserwacji z dwukrotnie większej odległości w porównaniu z endoskopami serii EVIS EXERA II 180, zapewniając jednocześnie wyższy kontrast między naczyniami krwionośnymi i błonami śluzowymi.
- Model CV-190 Plus posiada układy elektroniczne sterujące funkcją podwójnego ustawiania ostrości oferującą optymalną widoczność podczas obserwacji obszarów bliskich i oddalonych za pomocą endoskopów HQ.
- Nowo opracowane jednostopniowe wodoodporne złącze umożliwia bezpośrednie podłączanie do źródła światła i nie wymaga podłączania osobnego przewodu endoskopu łączącego go z procesorem wideo.
- Nowe, udoskonalone przetwarzanie obrazu zapewnia wysoką jakość dzięki ulepszonej reprodukcji kolorów, zminimalizowaniu zakłóceń i zmniejszeniu efektu halacji.
- Funkcja zatrzymania wstępnego automatycznie wybiera zdjęcia najlepszej jakości, co oznacza oszczędność czasu.
- Zgodność z endoskopami serii EVIS 100/130/140/150, serii EVIS EXERA 160, serii EVIS EVERA II 180, serii EVIS EXERA III 190, serii GI/BF/VISERA oraz serii OPTERA 170.
- W przypadku monitorów obsługujących standard HDTV dostępne są formaty obrazu 16:9 i 16:10. Zgodność z wejściami sygnałów analogowego, HD-SDI i DVI.
- Połączenie LINK z urządzeniami peryferyjnymi umożliwia rezygnację z połączeń kablowych i przyspiesza szybkość transmisji.
- System dokumentacji firmy OLYMPUS zwiększa możliwości rozbudowy sieci.
- Funkcja obrazu w obrazie (PIP) oraz funkcja indeksowania efektywnie usprawniają prowadzenie obserwacji.
- Zgodność z urządzeniami pamięci przenośnej — standard w przypadku zarządzania danymi. Wystarczy podłączyć i można ładować dane
- Obsługa wyjścia DV zgodnych urządzeń dokumentujących.
Cechy produktu:
Zasilanie
- Napięcie 100–240 V AC (NTSC)/220–240 V AC (PAL); ±10%
- Częstotliwość 50/60 Hz; ±1 Hz
- Pobór prądu 150 VA
Wielkość
- Wymiary (S × W × G) 370 × 85 × 455 mm; 382 × 91 x 489 mm (maksymalnie)
- Waga 10,7 kg
Klasyfikacja (elektryczne urządzenia medyczne)
- Typ ochrony przed porażeniem prądem elektrycznym: Klasa I
- Stopień zabezpieczenia przed porażeniem prądem elektrycznym w odniesieniu do zastosowanego wyposażenia: Zależnie od zastosowanego wyposażenia; patrz też zastosowane wyposażenie (głowica kamery lub wideoendoskop).
- Stopień ochrony przed wybuchem: Procesor wideo należy trzymać z dala od gazów palnych.
Obserwacja
- Analogowy sygnał wyjściowy HDTV: Możliwość korzystania z wyjścia RGB (1080/60I: NTSC)/(1080/50I: PAL) bądź YPbPr (1080/60I: NTSC)/(1080/50I: PAL).
- Analogowy sygnał wyjściowy SDTV: Wyjście wideo VBS composite (480/60I: NTSC)/(576/50I: PAL), Y/C (480/60I: NTSC)/(576/50I: PAL) i RGB(480/60I:
NTSC)/(576/50I: PAL); możliwość równoczesnego przesyłu.
- Cyfrowy sygnał wyjściowy: Obsługa standardów HD-SDI (SMTPE 292M), SD-SDI (SMPTE 259M), DV (IEEE 1394) i DVI (WUXGA, 1080p lub SXGA).
- Regulacja balansu bieli: Regulacji balansu bieli można dokonać, naciskając odpowiedni przycisk na panelu przednim.
- Wyświetlanie schematu kolorów standardowych: Możliwość wyświetlenia ekranu „Color bar” (Pasek kolorów) i „50% white” (50% bieli).
- Regulacja tonu kolorów:
Poniższe opcje regulacji tonu kolorów można wybrać, naciskając przycisk natężenia tonu kolorów i przycisk wyboru tonu kolorów na klawia-turze.
- Regulacja tonu czerwonego: ±8 stopni
- Regulacja tonu niebieskiego: ±8 stopni
- Regulacja chrominancji: ±8 stopni
- Automatyczna regulacja wzmocnienia (AGC): Obraz można wzmocnić elektronicznie, jeśli natężenie światła jest nieodpowiednie z powodu znacznego oddalenia
końcówki dystalnej sondy endoskopowej od badanego obiektu.
- Kontrast:
- N (Zwykły): Zwykły obraz.
- (Wysoki): Ciemne obszary są przyciemniane, a jasne rozjaśniane w porównaniu
do obrazu zwykłego.
- L (Niski): Ciemne obszary są rozjaśniane, a jasne przyciemniane w porównaniu do obrazu zwykłego.
- Przysłona
Tryby przysłony można ustawić, naciskając odpowiedni przycisk na panelu przednim.
- Auto: Regulacja jasności jest dokonywana w opa ciu o wartość pomiaru najjaśniejszego punktu centralnej części obrazu oraz średnią wartość pomiaru obrzeży obrazu.
- Maksymalny: Regulacja jasności jest dokonywana w oparciu o wartość pomiaru najjaśniejszej części ob-razu endoskopowego.
- Średni: Regulacja jasności jest dokonywana w oparciu o średnią wartość pomiaru jasności obrazu endoskopowego.
- Ustawianie wzmocnienia obrazu
Szczegóły i kontury obrazu endoskopowego można wzmocnić elektronicznie. Dostępne ustawienia to wzmocnienie
struktury i krawędzi.
- Wzmocnienie struktury: Zwiększenie kontrastu oraz wzmocnienie szczegółów w obrazie.
- Wzmocnienie krawędzi: Wzmacnia krawędzie w obrazie endoskopowym.
- Zmiana trybu wzmocnienia: Poziom wzmocnienia (wył., 1, 2 i 3) można zmienić, naciskając przycisk wzmocnienia obrazu na panelu przednim.
- Wybór rozmiaru obrazu: Rozmiar obrazu endoskopowego można zmienić, naciskając klawisz „IMAGE SIZE” na klawiaturze.
- Zatrzymywanie: Obraz endoskopowy można zatrzymać, naciskając klawisz „FREEZE” na klawiaturze.
- Przełączanie metod zatrzymania obrazu endoskopowego:
Zatrzymanie wstępne: Spośród obrazów zarejestrowanych w określonym przedziale czasu przed użyciem funkcji
zatrzymania wybierany i wyświetlany jest obraz najmniej zamazany.
- Funkcja zapobiegająca zaparowywaniu: Funkcji zapobiegającej zaparowywaniu można używać, jeśli do procesora wideo jest podłączony zgodny endoskop.
- Funkcje przycisków zdalnego sterowania na endoskopie: Użytkownik może przypisać funkcje do przycisków zdalnego sterowania w odpowiednich ustawieniach.
- Przywracanie ustawień domyślnych
Wartości domyślne poniższych ustawień można przywrócić, naciskając przycisk zerowania na panelu przednim.
- Ton kolorów
- Tryb przysłony
- Tryb wzmocnienia obrazu
- Tryb wzmocnienia koloru
- Obserwacja optycznoelektroniczna
- Rozmiar obrazu
- Kontrast · Zatrzymanie
- Wyświetlanie obrazu indeksu
- Elektroniczne powiększenie
- Obserwacja optycznoelektroniczna
- Wskaźnik strzałkowy
- Stoper
- Znaki na ekranie
- PIP/POP
- Zdalne sterowanie: Sterować można poniższymi urządzeniami dodatkowymi (tylko określone modele).
- Monitor
- DVR (cyfrowy rejestrator wideo)
- Wideodrukarka
- System archiwizacji obrazów
Dokumentacja
- Dane pacjenta:
- Poniższe dane można wyświetlać na monitorze, korzystając z klawiatury.
- Identyfikator pacjenta
- Imię i nazwisko pacjenta
- Płeć
- Wiek
- Data urodzenia
- Data nagrania (godzina, stoper)
- Komentarze
- Wyświetlanie stanu rejestrowania
Na monitorze można wyświetlić stan rejestrowania poniższych urządzeń dodatkowych.
- Pamięć przenośna i wewnętrzny bufor
- DVR (cyfrowy rejestrator wideo)
- Wideodrukarka
- System archiwizacji obrazów
- Wyświetlanie informacji o obrazie
Na monitorze można wyświetlić następujące dane.
- Poziom wzmocnienia struktury
- Poziom wzmocnienia krawędzi
- Współczynnik powiększenia
- Tryb koloru
- Ostrość
- Rejestrowanie danych pacjenta przed badaniem
Można zarejestrować dane maksymalnie 50 pacjentów.
- Identyfikator pacjenta
- Imię i nazwisko pacjenta
- Płeć i wiek
- Data urodzenia
Pamięć przenośna
- Nośnik MAJ-1925 (OLYMPUS)
- Format zapisu · TIFF: brak kompresji · JPEG (1/5): kompresja ok. 1/5 · JPEG (1/10): kompresja ok. 1/10
- Liczba zapisywanych obrazów · TIFF: ok. 227 obrazów · JPEG (1/5): ok. 1024 obrazy · JPEG (1/10): ok. 2048 obrazów
Kopia zapasowa pamięci
- Ustawienia użytkownika Można zarejestrować dane maksymalnie 20 użytkowników.
- Zapisywanie wybranych ustawień
Poniższe ustawienia są zachowywane w pamięci nawet po wyłączeniu procesora wideo.
- Ton kolorów
- Tryb przysłony
- Wzmocnienie
- Tryb wzmocnienia koloru
- Kontrast
- Automatyczna regulacja wzmocnienia
- Tryb koloru
- Balans bieli
- Akumulator litowy Czas działania: 5 lat
Wyjście RGB (tak/nie):
Tak
Wyjście SDI (cyfrowe) (tak/nie):
Tak
Wyjście SDTV (cyfrowe) (tak/nie):
Tak
