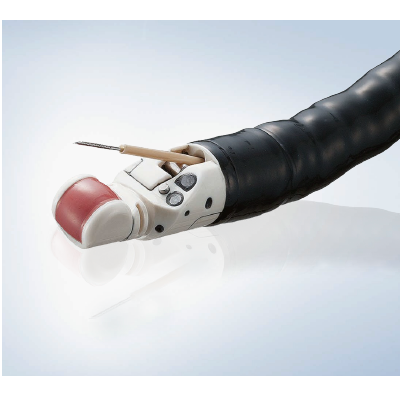

Olympus GF-UCT180

GF-UCT180

Dzięki większej głębokości obrazowania nowy zakrzywiony przetwornik liniowy pozwala zwiększyć dokładność i wydajność obrazowania ultrasonograficznego.

WIDEOGASTROSKOP ULTRADŹWIĘKOWY EVIS EUS
Poprawione obrazowanie w trybie B, zmodyfikowany elewator kleszczyków, funkcja obrazowania CHE (Contrast Harmonic Echo)* oraz demontowany przewód ultradźwiękowy
Nowo opracowany zakrzywiony przetwornik liniowy, w który wyposażono endoskop GF-UCT180, umożliwia uzyskanie wyższej jakości obrazów i większej głębokości obrazowania w trybie B. Dzięki temu endoskop jest wydajny i wszechstronny, co predestynuje go do wielu zabiegów – od prostego pobierania próbek tkanek do zaawansowanych zabiegów terapeutycznych pod kontrolą echoendoskopową. Zmodyfikowany elewator kleszczyków zapewnia lepszą kontrolę nad narzędziami przesuwanymi przez kanał roboczy o średnicy 3,7 mm, a wąska sonda endoskopowa o średnicy 12,6 mm gwarantuje płynne wprowadzanie. Zaawansowane funkcje obejmują obsługę obrazowania CHE (Contrast Harmonic Echo)* – jest to funkcja, która umożliwia wizualizację struktur mikronaczyniowych. Inne cechy endoskopu to m.in. przetwornik CCD o wysokiej rozdzielczości, umożliwiający akwizycję niezwykle wyraźnych obrazów, funkcja obrazowania w wąskim paśmie światła (NBI) oraz demontowany przewód ultradźwiękowy, ułatwiający przenoszenie, dekontaminację i przechowywanie, a także zapewniający zgodność z wieloma urządzeniami.

MAJ-1597

Zastosowanie pojedynczego, demontowanego przewodu w endoskopie GF-UCT180 pozwala podłączać go do wielu jednostek centralnych systemów ultrasonograficznych firmy OLYMPUS i ALOKA.

EU-ME1 (Uniwersalna jednostka centralna do ultrasonografii endoskopowej)

Połączenie funkcji skanowania elektronicznego i mechanicznego

Urządzenie z łatwością mieści się na półce wózka do endoskopii i jest w pełni zgodne ze wszystkimi endoskopami ultradźwiękowymi firmy OLYMPUS, niezależnie od tego, czy podłączony endoskop korzysta ze skanowania mechanicznego lub elektronicznego, czy z zakrzywionego przetwornika liniowego lub z przetwornika radialnego. Doskonała jakość obrazu w trybie B, wysoka czułość trybów Power i Color Doppler oraz inne funkcje sprawiają, że jednostka centralna EU-ME1 oferuje wyjątkową wydajność w kompaktowym i zintegrowanym urządzeniu.

ProSound α7 (Medyczny system ultrasonograficzny Hitachi ALOKA)

Kompaktowa jednostka centralna ProSound α7 łączy w sobie wysoką wydajność i przyjazność dla użytkownika, pacjenta i środowiska. Szerokopasmowe obrazowanie harmoniczne pozwala uzyskać wysoką czułość i rozdzielczość podczas skanowania THE (Tissue Harmonic Echo). Wyjątkowa funkcja eFLOW obejmuje zwiększoną rozdzielczość przestrzenną, umożliwiając dokładniejszą wizualizację dynamiki przepływu krwi (zarówno rzadkich i wolnych, jak i gęstych i szybkich przepływów). Dostępny jest opcjonalny sterownik bezprzewodowy. Urządzenie jest zgodne z wieloma endoskopami ultradźwiękowymi firmy OLYMPUS i pozwala prowadzić wydajne obrazowanie ultradźwiękowe w połączeniu z modelem GF-UCT180 i nowszymi endoskopami.

Endoskop GF-UCT180 obsługuje wiele różnych zabiegów – od obrazowania echoendoskopowego do interwencji echoendoskopowych.

Demontowany przewód ultradźwiękowy

Demontowany przewód ultradźwiękowy ułatwia przenoszenie, dekontaminację i przechowywanie urządzenia GF-UCT180 oraz zapewnia możliwość podłączania do różnych platform ultradźwiękowych.

Zmodyfikowany elewator kleszczyków

Endoskop GF-UCT180 wyposażono w zmodyfikowany elewator kleszczyków, który zapewnia lepszą kontrolę nad narzędziami przesuwanymi przez kanał roboczy o średnicy 3,7 mm.

Idealne rozwiązanie do aspiracyjnej biopsji cienkoigłowej pod kontrolą echoendoskopową

Podłączenie endoskopu GF-UCT180, charakteryzującego się wąską, umożliwiającą płynne wprowadzanie, sondą endoskopową o średnicy 12,6 mm, połączonego z igłą aspiracyjną EZ Shot 2 (NA-220H/230H) do jednej z platform pokazanych powyżej pozwala uzyskać system idealny do aspiracyjnej biopsji cienkoigłowej pod kontrolą echoendoskopową.

NA-200H-8022 (Igła aspiracyjna jednorazowego użytku)

Jednorazowa, prosta w użyciu igła aspiracyjna umożliwiająca sprawne nakłuwanie
Igły EZ Shot 2 można używać z dowolnym endoskopem ultradźwiękowym firmy OLYMPUS przeznaczonym do aspiracyjnej biopsji ienkoigłowej pod kontrolą echoendoskopową. Igła dostarczana jest w stanie jałowym, wstępnie zmontowana i gotowa do użytku. Końcówka igły jest dobrze widoczna, a jej osłonę można regulować w zakresie od 0 do 80 mm. Montaż i obsługa igły EZ Shot 2 są niezwykle proste, dzięki czemu przeprowadzanie aspiracyjnej biopsji cienkoigłowej odbywa się bardzo sprawnie.

MAJ-1597 (Przewód ultradźwiękowy)

Przewód ultradźwiękowy dla modelu GF-UCT180 jest dostępny opcjonalnie i nie jest dostarczany z endoskopem. Możliwość zdemontowania przewodu ultradźwiękowego ułatwia przenoszenie, dekontaminację i przechowywanie endoskopu oraz umożliwia podłączanie go do różnych platform ultradźwiękowych.

Parametry techniczne:

Funkcje endoskopu

System optyczny

• Pole widzenia 100°
• Kierunek widzenia Odchylony od osi 55°
• Głębia ostrości 3 do 100 mm

Sonda endoskopowa

• Średnica zewnętrzna końcówki sondy endoskopowej: 14,6 mm
• Średnica zewnętrzna sondy endoskopowej: 12,6 mm
• Długość robocza 1.250 mm

Kanał roboczy

• Wewnętrzna średnica kanału: 3,7 mm
• Minimalne widoczne wysunięcie: 6 mm

Końcówka ruchoma

• Zakres odchylenia

Do góry 130°
do dołu 90°
W prawo 90°
W lewo 90°

Funkcje ultradźwiękowe

Z urządzeniem EU-ME1

• Kabel MAJ-1597
• Długość przewodu 1.500 mm
• Tryb obsługi: Tryb B, tryb Color Flow, tryb Power Flow
• Metoda skanowania: Zakrzywiony elektroniczny przetwornik liniowy z matrycą
• Kierunek skanowania: Równoległy do kierunku wprowadzania
• Częstotliwość: 5; 6; 7,5; 10; 12 MHz
• Zakres skanowania: 180°
• Metoda kontaktu: Metoda balonikowa, metoda kontaktu bezpośredniego

Z urządzeniem Hitachi Aloka α7

• Kabel MAJ-1597
• Długość przewodu 1.500 mm
• Tryb obsługi: Tryb B, tryb M, tryb D, tryb Power, Flow, tryb Flow
• Metoda skanowania: Zakrzywiony elektroniczny przetwornik liniowy z matrycą
• Kierunek skanowania: Równoległy do kierunku wprowadzania
• Częstotliwość: 4; 6,67; 10; 13,3 MHz
• Zakres skanowania: 180°
• Metoda kontaktu: Metoda balonikowa, metoda kontaktu bezpośredniego
