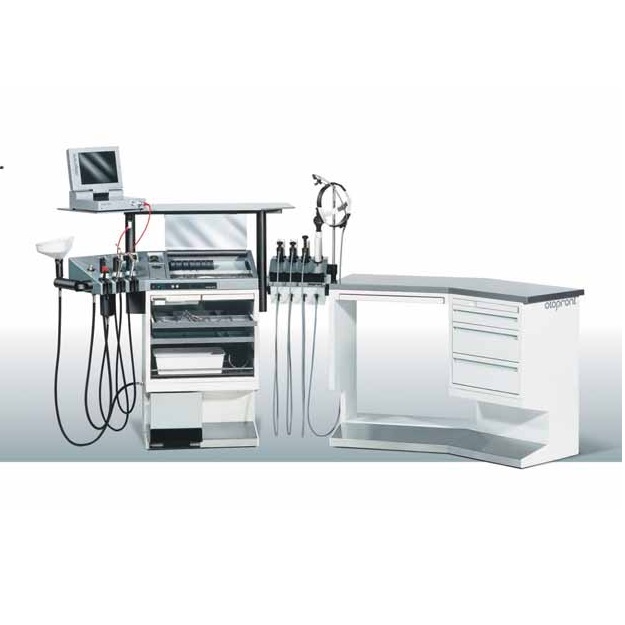

Otopront Basic Plus

Basic Plus

Zarówno budowa, wyposażenie, jak i funkcjonalność unitów laryngologicznych istotnie zmieniły się w ciągu ostatnich 50 lat. Seria unitów BASIC PLUS firmy Otopront jest ostatnim ogniwem tej długiej fazy rozwoju i udoskonalania. Zastosowanie najnowszych rozwiązań i zaawansowanych technologii daje gwarancję spełnienia wszystkich oczekiwań i potrzeb otolaryngologów.

Dobrze zorganizowane stanowisko pracy laryngologa

Dzięki modułowej konstrukcji, unit można łatwo skonfigurować zgodnie z indywidualnymi potrzebami każdego użytkownika. Nowoczesny, ergonomiczny design gwarantuje lekarzowi najwyższy komfort pracy, a jednocześnie wpływa pozytywnie na samopoczucie pacjenta.

Praktyczne rozmieszczone wyposażenie

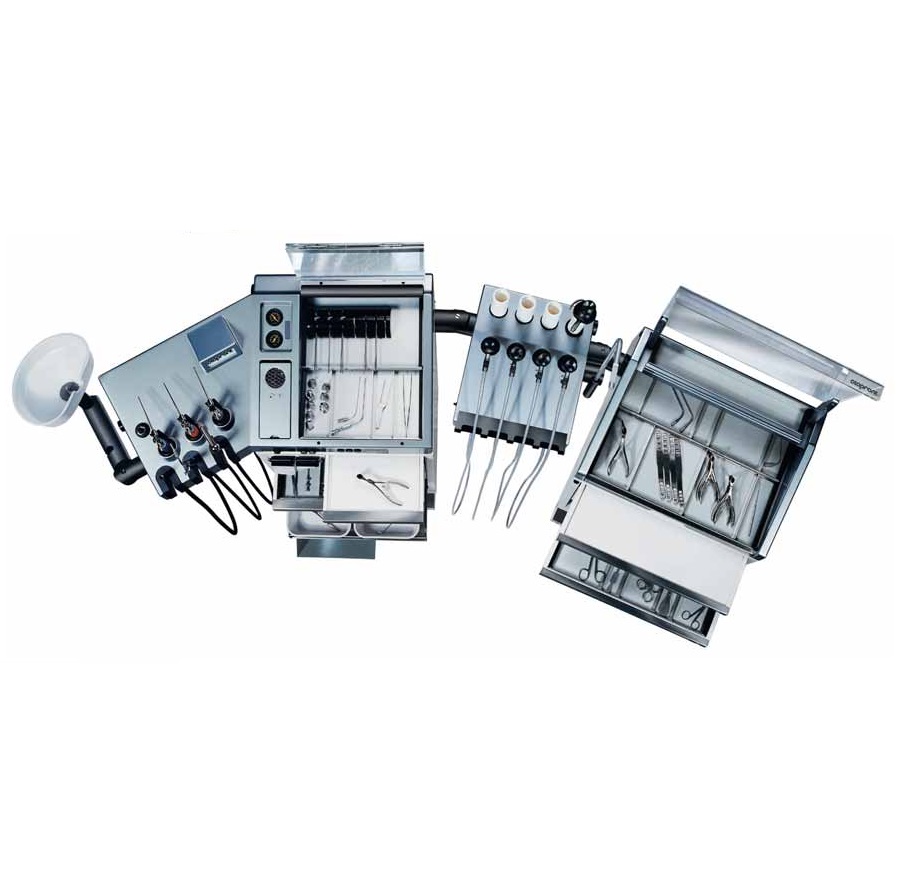

Wszystkie elementy unitu są łatwo dostępne, można nimi operować za pomocą jednej ręki. Tacki z instrumentami, dozowniki na papier i gaziki, pojemnik na śmieci umieszczone są w pobliżu fotela pacjenta, natomiast podłączone do źródła światła światłowody i endoskopy znajdują się w centralnej części unitu, tak aby jak najlepiej zabezpieczyć je przed przypadkowym uszkodzeniem. Unit wyposażony jest w wiele schowków, szuflad i półek służących do przechowywania narzędzi i materiałów zużywalnych.

Elastyczność w projektowaniu unitu

Przy projektowaniu unitu, tak aby najlepiej spełniał indywidualne oczekiwania i potrzeby użytkownika, praktycznie nie ma żadnych ograniczeń. Dzięki modułowej konstrukcji oraz szerokiej gamie urządzeń peryferyjnych i akcesoriów można dowolnie, zgodnie z życzeniami przyszłego użytkownika, skonfigurować i zaprojektować unit.

Różnorodność dostępnych opcji

We wszystkich unitach serii BASIC PLUS jednostkę centralną stanowi moduł diagnostyczno-terapeutyczny, który dostępny jest w obudowie o trzech szerokościach: 450 mm, 550 mm i 700 mm. Moduł podstawowy unitu może być używany jako samodzielne i niezależne urządzenie lub dowolnie rozbudowywany o dodatkowe elementy, takie jak: moduł endoskopowy, szafka na instrumentarium, nadstawka na dodatkowe urządzenia medyczne. Jednostka centralna dostępna jest w wersji dla użytkowników prawo i leworęcznych.

Szerokość głównego modułu

• BASIC PLUS 450 mm
• BASIC PLUS 550 mm
• BASIC PLUS 700 mm



Wyposażenie głównego modułu:

• Moduł sprężonego powietrza- płynna regulacja od 0,1 do 4 bara, 3 butelki z rozpylaczem, z adapterami Politzer, wskaźnik ciśnienia, cichy napęd
• System ssania wyposażony w „bezwibracyjną" pompę o przepływie 341/min i max poziomie podciśnienia 92
• Podgrzewacz lusterek
• Półka na instrumentarium z wymiennymi tackami i zabezpieczającą przed kurzem pokrywą z plexiglasu
• Szuflada na instrumentarium z aluminiowymi tackami i przegródkami ze stali nierdzewnej
• Wysuwany blat do pisania
• Szuflada-schowek na akcesoria
• Otwarta komora-pojemnik na dodatkowy sprzęt



Dodatkowe akcesoria:

• Podgrzewacz wody do 38°C wyposażony w filtr do wody (autoklawowalny)
• Urządzenie do czyszczenia migdałków
• Jedno, dwa lub cztery niezależne, halogenowe źródła światła, każde o mocy 150W, automatycznie włączane i wyłączane
• Automatyczna kontrola czasu dezynfekcji optyk
• Miska do płukania ucha na obrotowym ramieniu, podłączona do systemu ssania
• System automatycznego opróżnianie słoja zbiorczego
• System oczyszczania drenów ssących z wymiennymi metalowymi końcówkami
• Podgrzewacz lusterek (na 50 lusterek o różnych rozmiarach) Podgrzewane tacki na instrumentarium
• Gniazdo niskiego napięcia 0-6 V
• Szafka na instrumentarium
• Przystawka typu L lub S
• Podwyższona półka na do dodatkowy sprzęt (z wbudowanym gniazdkiem elektrycznym)
• Kolumna do mocowania dodatkowego sprzętu (np. stroboskopu) Kolumna mikroskopu mocowana do ramy unitu
• Osłony ze stali nierdzewnej na krawędzie unity (zabezpieczające przed uszkodzeniami)
• Szuflady na środki do dezynfekcji wykonane z melaminy
• Śmietniczka otwierana za pomocą przycisku nożnego
• Wbudowana śmietniczka na odpady medyczne skażone (np. igły)
• Rolki do przesuwania unitu



Wszystkie rączki i podłączane do nich części mogą być sterylizowane w autoklawie (rączki irygacyjne, kaniule, końcówki, dysze, itp.). Odpowiednio zaprojektowany kształt zakończenia drenów pozwala na łatwe i szybkie podłączanie.

Moduł endoskopowy wyposażony w 4 niezależne halogenowe źródła światła, o mocy 150W każde, automatyczny włącznik/wyłącznik („light barierr"), automatyczna aktywacja lampy nagłownej, podgrzewane kuwety na optyki sztywne, kuwety do dezynfekcji optyk z kontrolą czasu dezynfekcji, kuwety na optyki giętkie.

Ruchome ramię do podłączenia peryferyjnych, dodatkowych urządzeń, takich jak np. stroboskop, ultrasonograf.

Szuflada z dozownikiem na chusteczki higieniczne, gaziki lub jednorazowe rękawiczki.

Podajniki na watę i ręczniki jednorazowego użytku.

Szuflada na instrumenty z podajnikiem wymiennego papieru. Ułatwia przygotowanie w krótkim czasie czystej powierzchni na narzędzia dla kolejnego pacjenta

Antybakteryjny filtr wody w systemie płukania ucha skutecznie zabezpiecza przed bakteriami typu lagionella i pseudomonas. (filtr całkowicie autoklawowalny). Filtr membranowy 0,2 ram, powierzchnia aktywna 400 cm2.

System automatycznego opróżniania słoja zbiorczego zawierający zbiornik na środki dezynfekujące. Łatwy dostęp
do wszystkich pojemników i filtrów, które są umieszczone na tylnej ścianie unitu.

Łatwy system podłączania butli na płyny (typu „plug-in"), dostępny zarówno dla opcji automatycznego, jak i ręcznego opróżniania słoja zbiorczego. Opcjonalnie można stosować wkłady/pojemniki jednorazowego użytku (np. Receptal®, Disposal®, Serres®).

Przykłady rozwiązań podnoszących higienę i bezpieczeństwo:

• rączki irygacyjne oraz rączka systemu sprężonego powietrza mogą być sterylizowane w autoklawie
• odpowiednio zaprojektowane adaptery pozwalają na łatwe, szybkie i bezpieczne podłączanie poszczególnych akcesoriów
• antybakteryjny filtr do wody może być sterylizowany w autoklawie
• system czyszczenia i dezynfekcji drenów ssących
• adaptery do systemu czyszczenia drenów ssących mogą być sterylizowane w autoklawie
• możliwość sterylizacji drenów ssących
• podłączane do unitu butle na płyny można poddawać dezynfekcji termicznej
• możliwość podłączenia do systemu ssania pojemników jednorazowego użytku
• możliwość sterylizacji kuwet na endoskopy
• bezolejowa pompa sytemu sprężonego powietrza
• wszystkie powierzchnie unitu można czyścić powszechnie dostępnymi środkami dezynfekcyjnymi



Parametry techniczne:

• Moduł sprężonego powietrza płynna regulacja od 0.1 do 4 bara, wskaźnik ciśnienia, cichy napęd
• System ssania 34 l/min, max podciśnienie 92%, wskaźnik ciśnienia
• Słój zbiorczy poj. 1,25l, opcjonalnie pojemniki jednorazowe
• Moduł płukania ucha ciepłą wodą temp. 38°C, przepływ 5-800 ml/min
• Źródło zimnego światła lampy halogenowe o mocy 150 W, od 1 do 4 gniazd, regulowane natężenie
• System czyszczenia drenów ssących z wymiennym stalowym adapterem Chroni dreny przed zatykaniem i dezynfekuje system ssania
• Obudowa metalowa obudowa o grubości 2,5 mm, powierzchnia górna: 8-20 mm
• Waga 90-125 kg, zależnie od konfiguracji unitu
• Podłączenie do sieci wodnej złącze wejściowe 3/8", złącze wyjściowe 3/4"
• Zasilanie 110-230V~, 50/60 Hz, 1 800 VA max.
• Znak CE zgodnie z normą MDD 93/42/EEC



Dostępne konfiguracje:

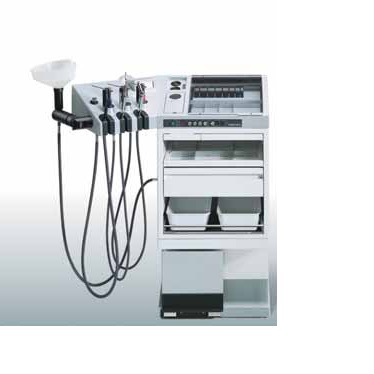

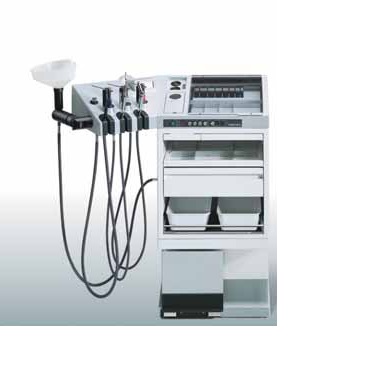

• Unit BASIC PLUS szerokość 450 mm

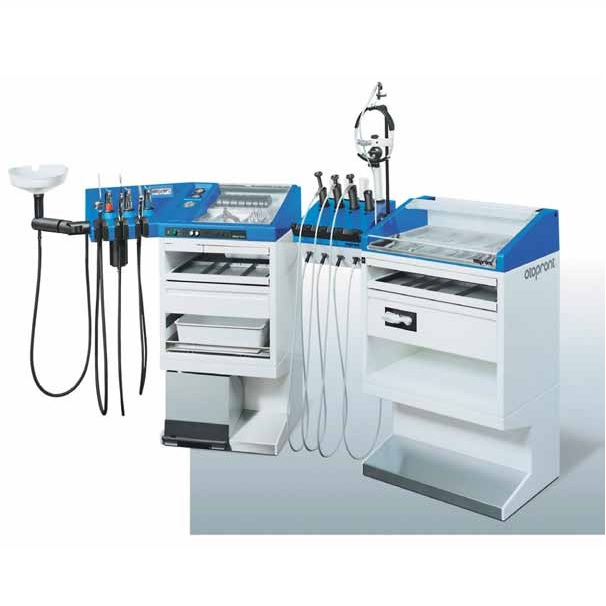

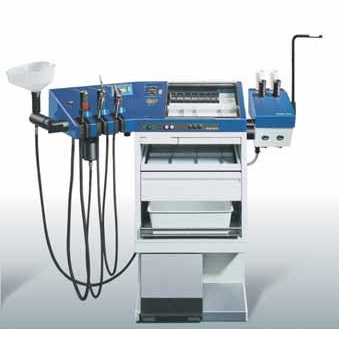

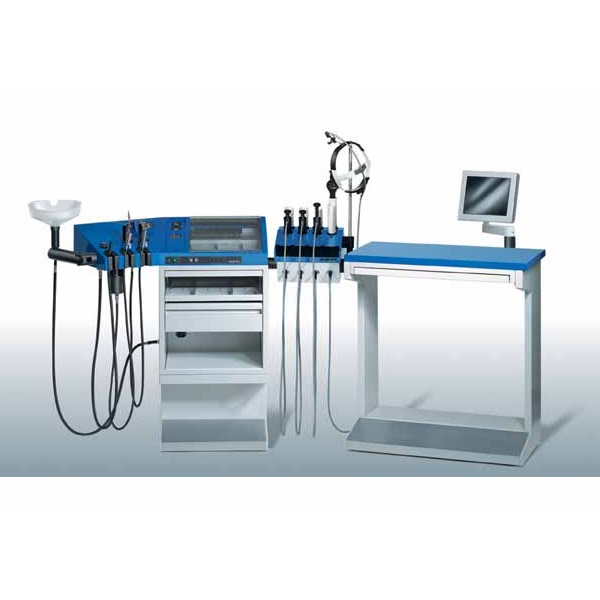

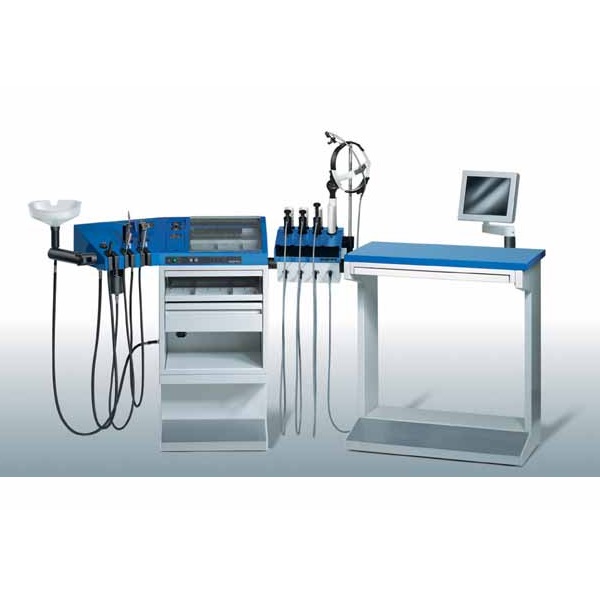

• Unit BASIC PLUS z modułem endoskopowym i nadstawką

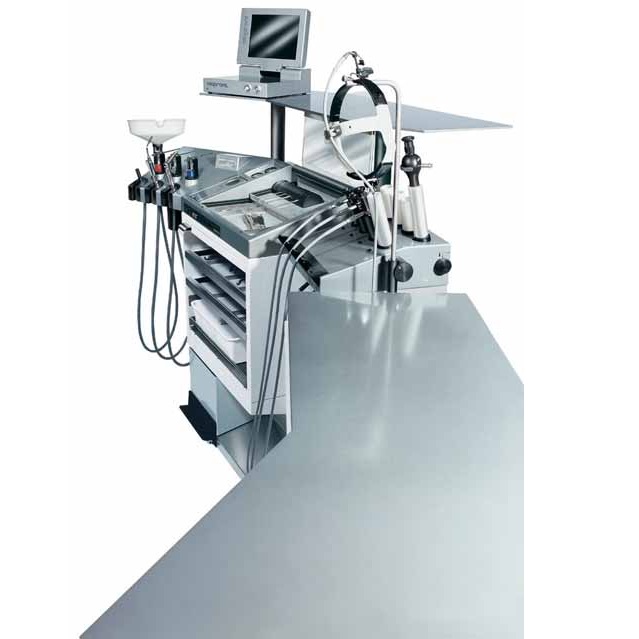

• Unit BASIC PLUS STATION z mikroskopem i nadstawką
• Unit BASIC PLUS szerokość 550 mm

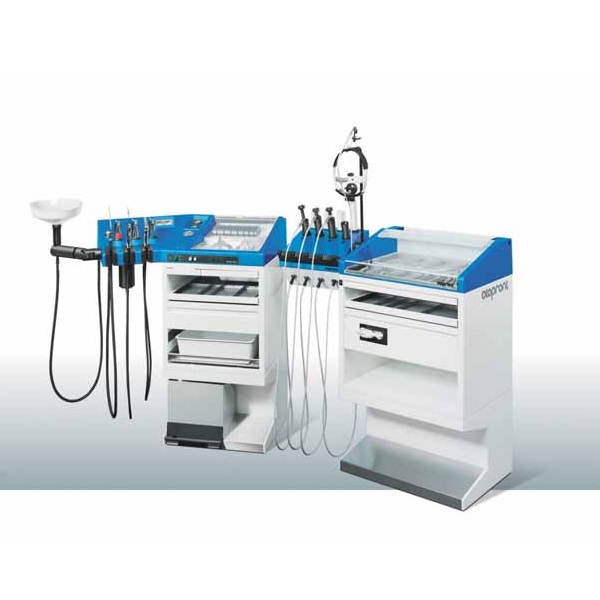

• Unit BASIC PLUS z szafką typu S
• Unit BASIC PLUS z szafką typu L
