Pro-CT mk II

Fantom do przeprowadzania testów podstawowych fizycznych parametrów tomografów komputerowych, zgodnie z rozporządzeniem Ministra Zdrowia, normą międzynarodową IEC 61223-3-5 oraz wytycznymi AAPM.

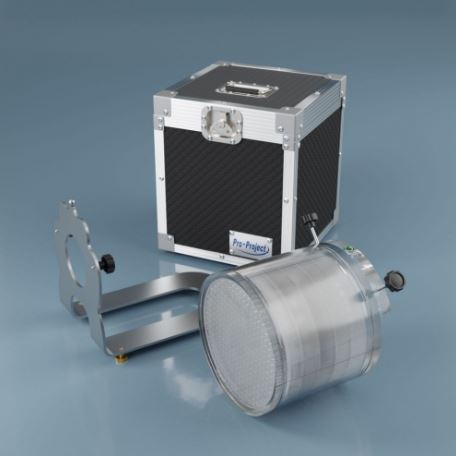

Fantom skład się z modułów testowych umieszczonych w cylindrycznym pojemniku, który montuje się na dedykowanym stojaku. Umożliwia on dokładne, szybkie i powtarzalne pozycjonowanie fantomu w aparacie.

Fantom pozwala na ocenę:

• geometrycznego zniekształcenia
• pomiaru liczby CT (HU)
• szumu / jednorodności
• artefaktów
• MTF
• SSP, LSF, PSF
• CNR
• rozdzielczości przestrzennej
• rozdzielczości przestrzennej w wymiarze Z
• rozdzielczości kontrastowej
• rozdzielczości o niskim kontraście
• dokładności pozycjonowania
• liniowości
• szerokości wiązki

Dane techniczne (mogą być dostosowane do potrzeb klienta):

• Główny moduł wykonany z PMMA zawiera sekcję z siatką otworów 2 mm średnicy, 10 mm głębokości o oczku 10 mm
• Średnica zewnętrzna 220 mm
• Długość 250 mm
• Opcjonalne zewnętrze pierścienie utwardzające wiązkę
• Średnica zewnętrzna 380 mm
• Średnica zewnętrzna 350 mm
• Owal 300-380 mm
• Owal 450-550 mm
• Statyw pozycjonujący do pomiarów na i poza stołem tomograficznym
• Kufer transportowy

Moduł niskiego kontrastu:

• średnica: 200 mm
• grubość: 30 mm
• moduł wykonany z PMMA
• zawiera trzy grupy obiektów niskiego kontrastu; w każdej grupie są pręty o tej samej gęstości, o wysokości 20 mm i średnicach: 2, 3, 4, 5, 7, 9, 11, 13 i 15 mm. Kontrastu między grupami i otaczającym materiałem wynosi dokładnie 0.3%, 0.6% i 1.0%
• opcjonalne cele sub-plastra mają nominalny kontrast 1,0% oraz długość osi „z” 3, 5 i 7 mm; dla każdej z tych długości są obiekty o średnicy 3, 5, 7 i 9 mm (04-411)

Moduł sensytometryczny / kontrastu:

• średnica: 200 mm
• wysokość: 30 mm
• zawiera 9 próbek sensytometrycznych w postaci walców o średnicy 25 mm: PTFE, POMO-C, ABS, PA-6, PET, powietrze, ekwiwalent wody oraz PMMA – moduł

Moduł geometryczny:

• średnica: 200 mm
• wysokość: 30 mm
• zawiera dwie pary, przeciwnie skierowanych ramp wykonanych z aluminiowego drutu nachylone pod kątem, którego tangens równa się 0,5
• środki ramp przecinają się na tej samej płaszczyźnie, co pozwala na bardzo dokładną ocenę położenia warstwy
• zawiera 8 pręty powietrznych o średnicy 5 mm, umieszczonych w wierzchołkach ośmiokąta foremnego blisko obwodu modułu do oceny symetrii i geometrii kołowej
• opcjonalne osiem sfer do oceny obrazowania objętości kulistej sub-warstwy

Moduł rozdzielczości wysoko-kontrastowej:

• średnica: 200 mm
• wysokość: 30 mm
• zawiera 13 koncentrycznie umieszczonych elementów aluminiowych do oceny rozdzielczości przestrzennej w zakresie od 1 PL/cm do 13 PL/cm.
• dwie kuleczki z węglika wolframu o średnicach 0,18 mm i 0,28 mm do obliczania MTF oraz SSP
• Linear Spread Function (LSF) – interfejs PTFE / PMMA
• Point Spread Function (PSF) – stalowy drut 0.25 mm zawieszony w powietrzu
• opcjonalne dodatkowe koncentrycznie umieszczone elementy aluminiowe do oceny rozdzielczości przestrzennej w zakresie od 14 do 30 LP/cm (04-414)
• w wersji rozszerzanej rozdzielczości poukładane są w osi Z - 5, 8.3, 10, 12.5, 16.7, 20 LP/cm

Moduł jednorodny:

• średnica: 200 mm
• wysokość: 40 mm
• moduł napełniany wodą lub polietylenem

Cechy produktu:

• zgodny z:
• międzynarodową normą IEC 61223-3-5
• międzynarodową normą IEC 61223-2-6
• wytycznymi AAPM
• wytycznymi ACR
• posiada certyfikat CE
• instrukcja podaje dokładne wskazówki do wykonania każdego testu oraz oceny i zapisu wyników
