Pro-Project Pro-RTG Geometry

Pro-RTG Geometry

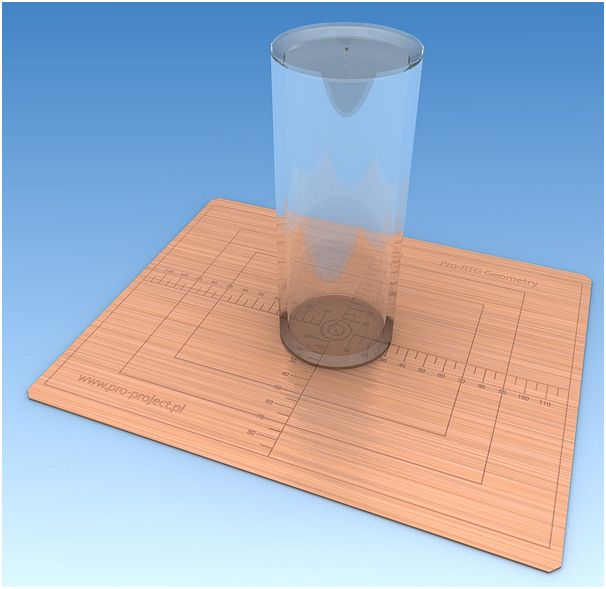

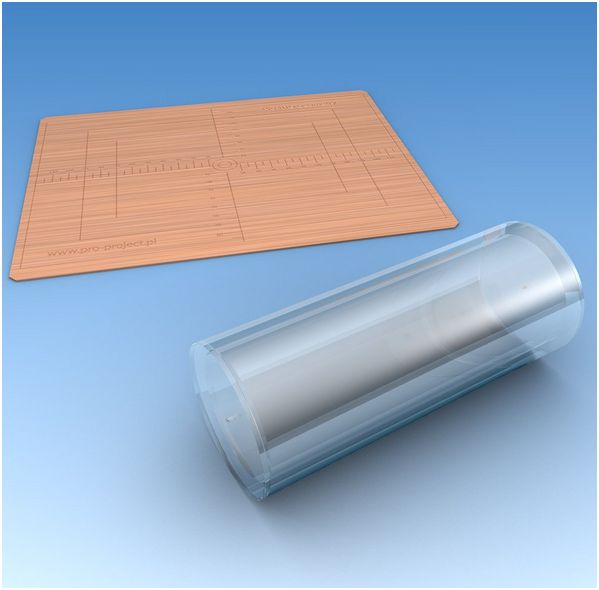

To urządzenie pozwala wykryć nieprawidłowości w ustawieniu kolimacji i geometrii aparatu o 1 % lub 2% przy odległości ognisko-detektor 1m (FFD), lecz może być też używane przy dowolnej FFD.  Składa się z płaskiej płyty 20x25 cm ze wzorem 14x18 cm wyrytym na powierzchni. Może być też używane do sprawdzania ustawienia fluoroskopii oraz kolimacji.

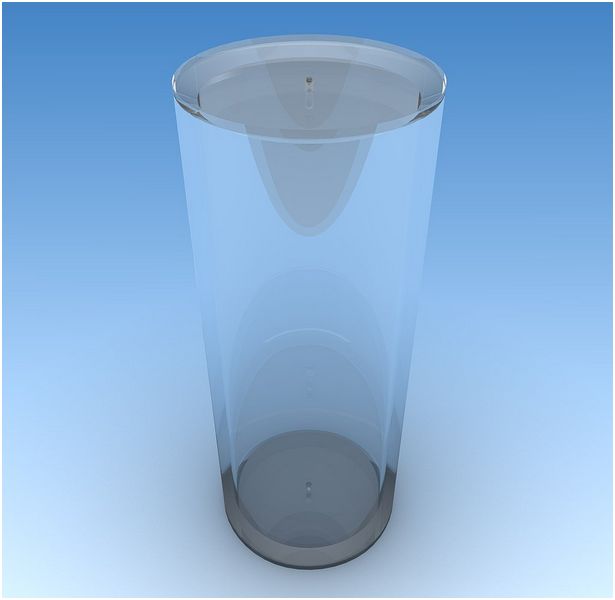

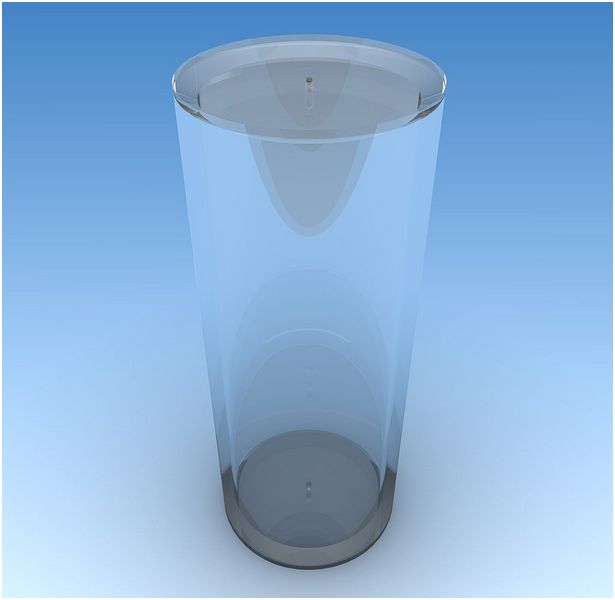

Stalowa kulka jest umieszczona na środku dysku na każdym końca przeźroczystego cylindra o wysokości 15 cm. Gdy kule są ustawione jedna nad drugą pod właściwym kątem do kliszy, ich obrazy pojawią się jako jeden, jeśli wiązka będzie naprawdę prostopadła do kliszy. Można też określić przybliżony kąt ewentualnego odchylenia.

Dane techniczne (mogą być dostosowane do potrzeb klienta):

• rozmiar: 200 x 250mm

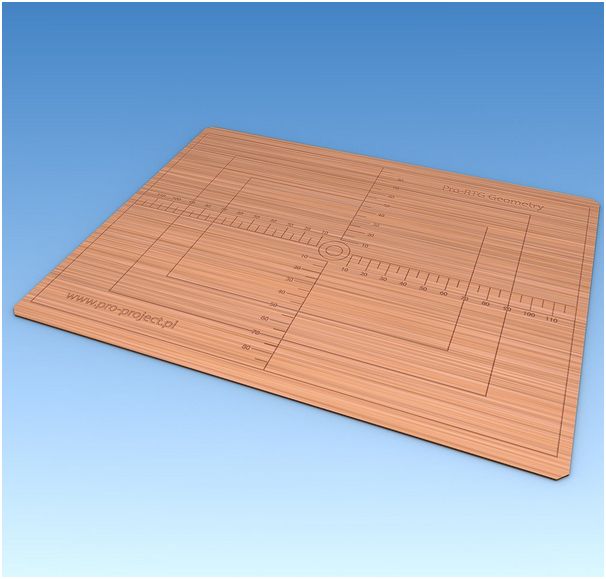

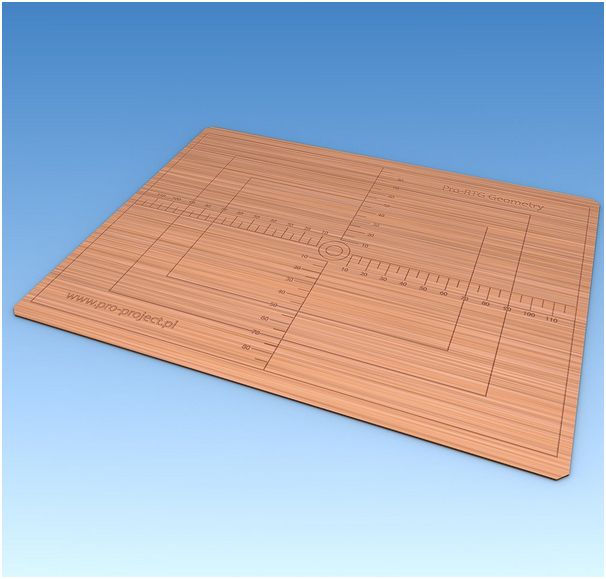

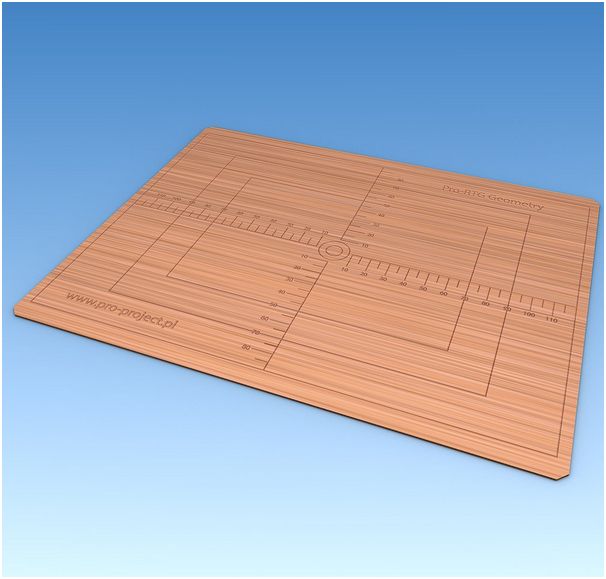

• miedziana płyta z wygrawerowaną skalą 5mm
• cylinder150 x 60 mm ze stalową kulą osadzoną w środku jego podstaw – osiowość wiązki

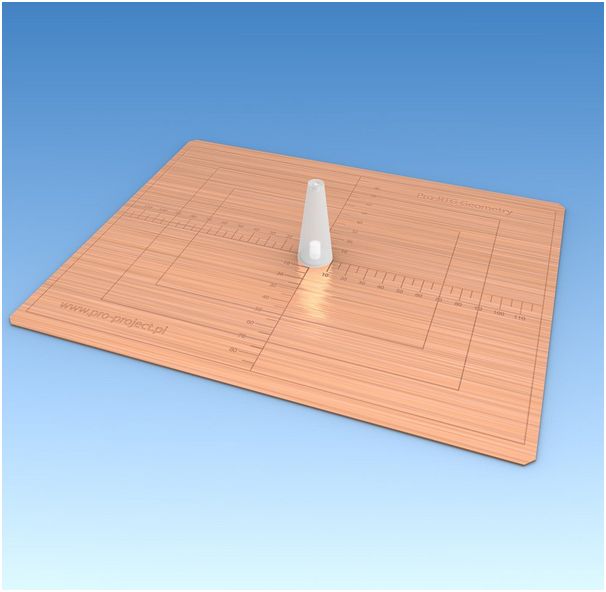

• stożek do kontroli  prostopadłej wiązki rentgenowskiej w zakresie 0° ÷ 1,5° (opcja, zamiast cylindra – do prostszych pomiarów)

Cechy produktu:

• zgodny z:
  – normą międzynarodową IEC 61223-3-3
• posiada certyfikat CE
• instrukcja podaje dokładne wskazówki do wykonania każdego testu oraz oceny i zapisu wyników
