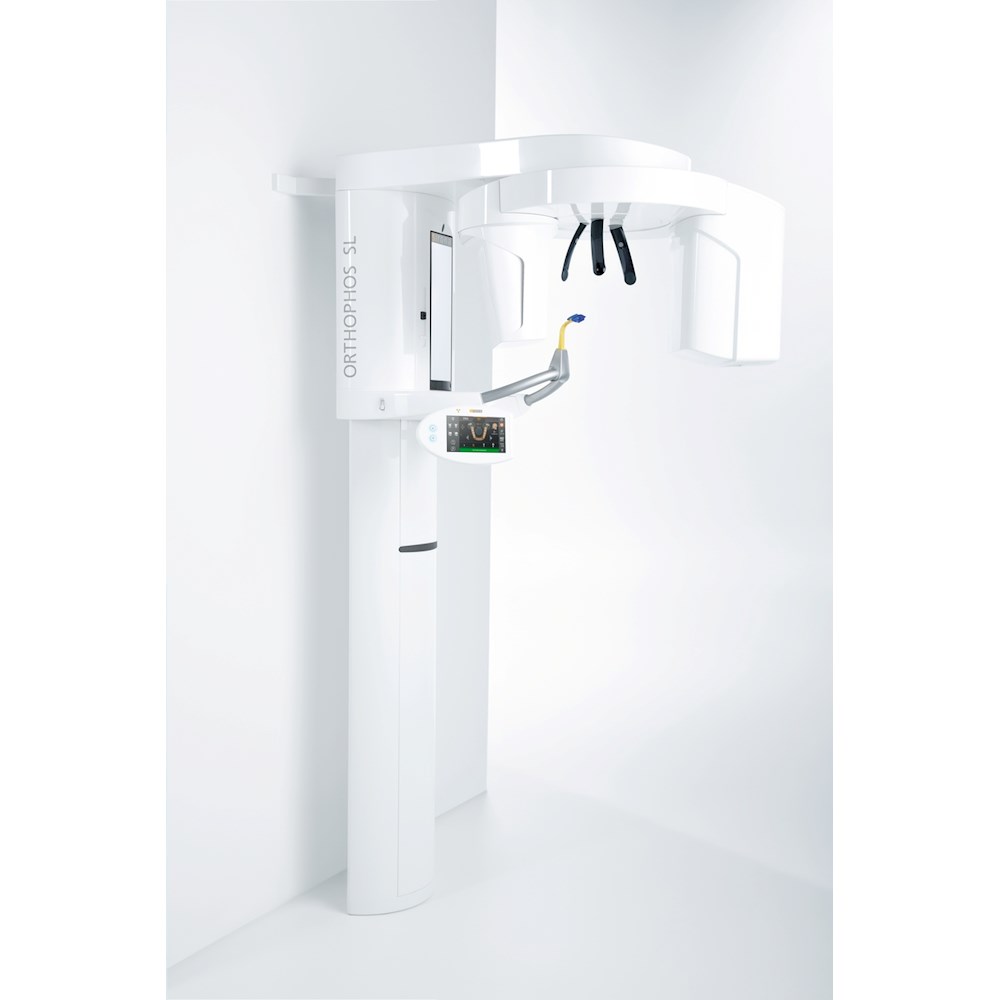

Sirona Orthophos SL 3D

TOMOGRAF STOMATOLOGICZNY ORTHOPHOS SL 3D

ZOBACZ JESZCZE WIĘCEJ W 3D

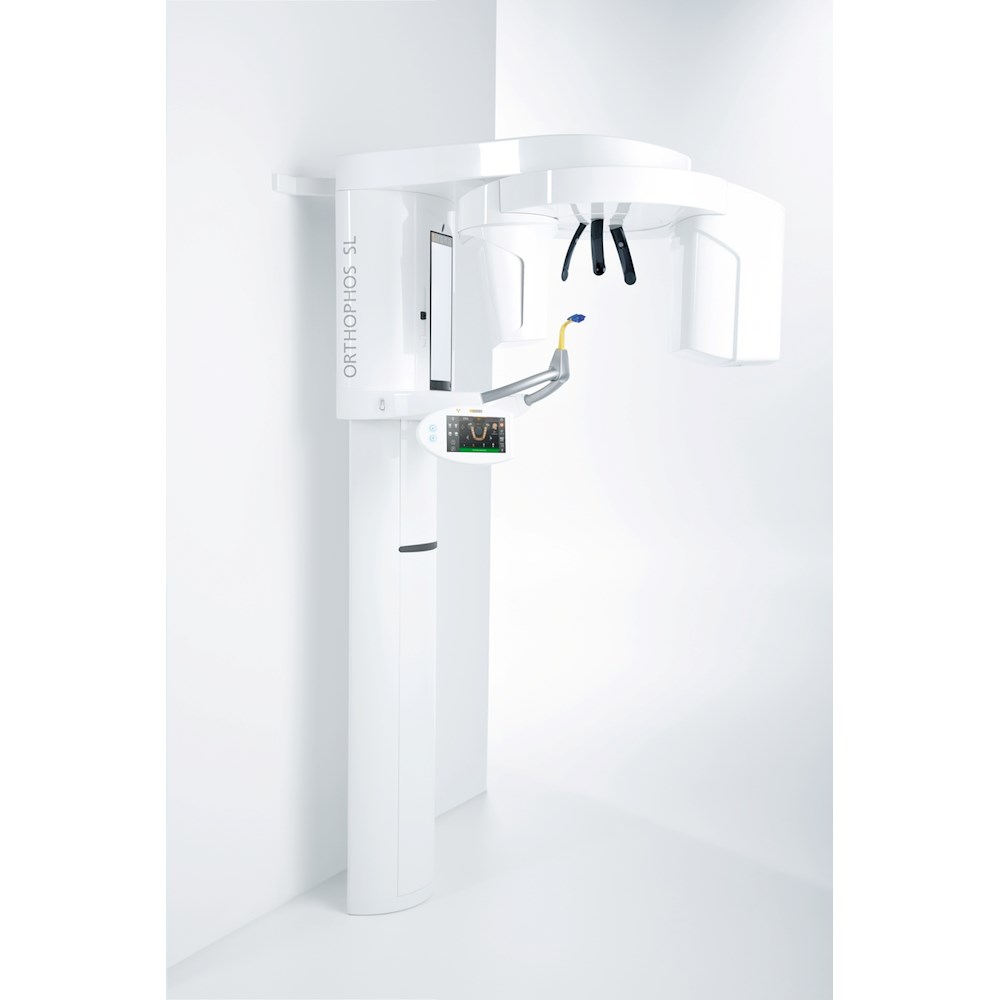

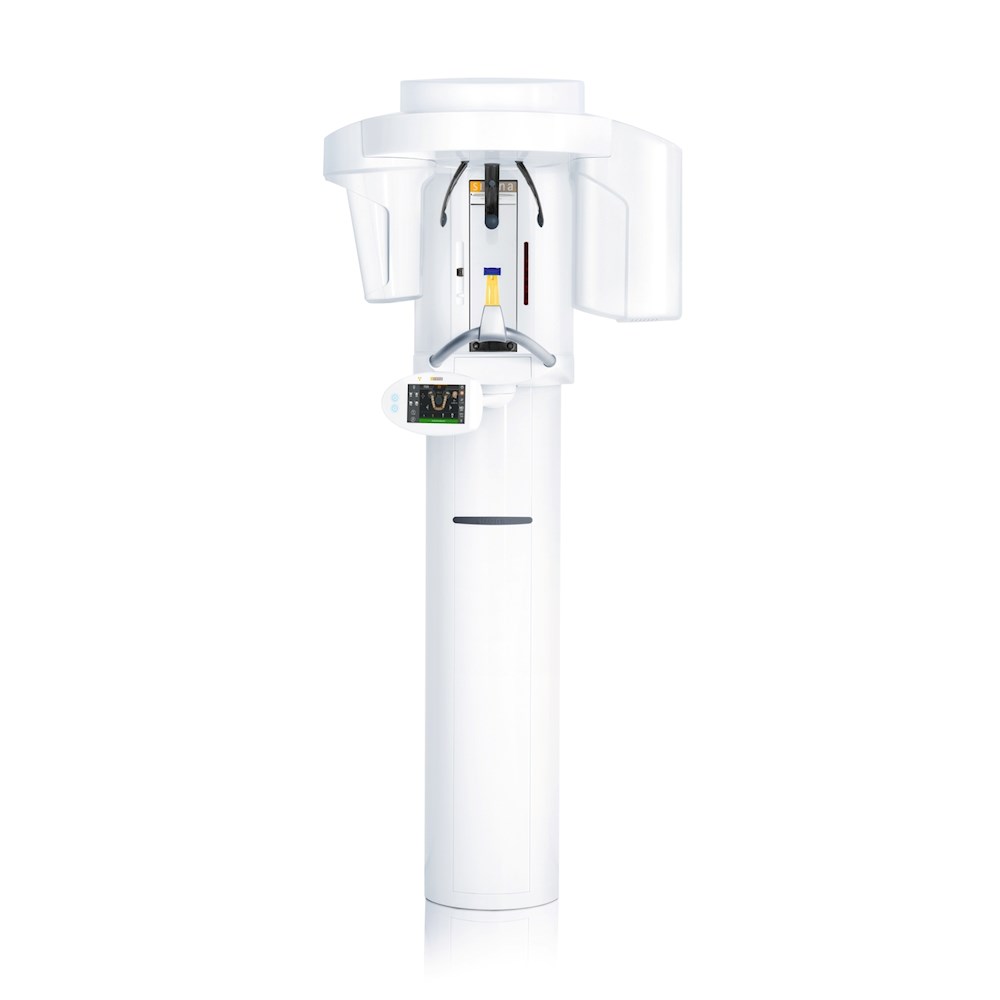

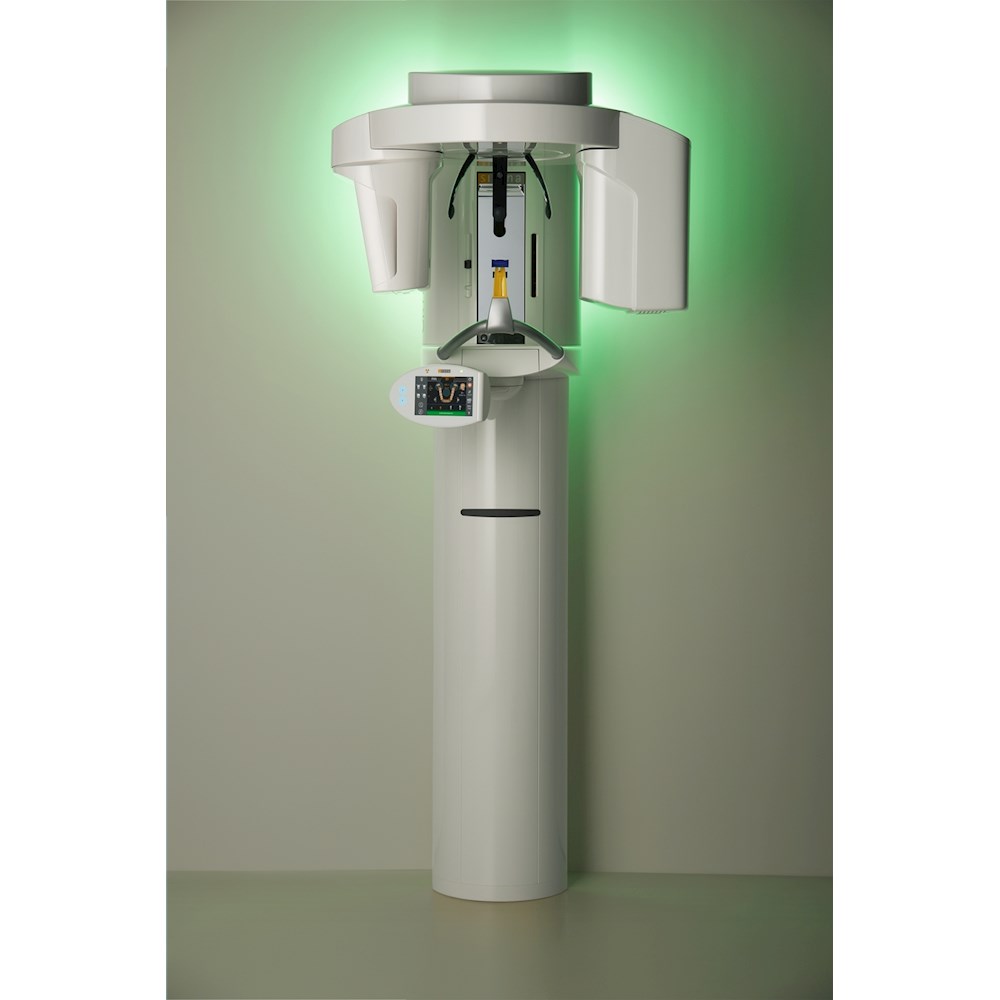

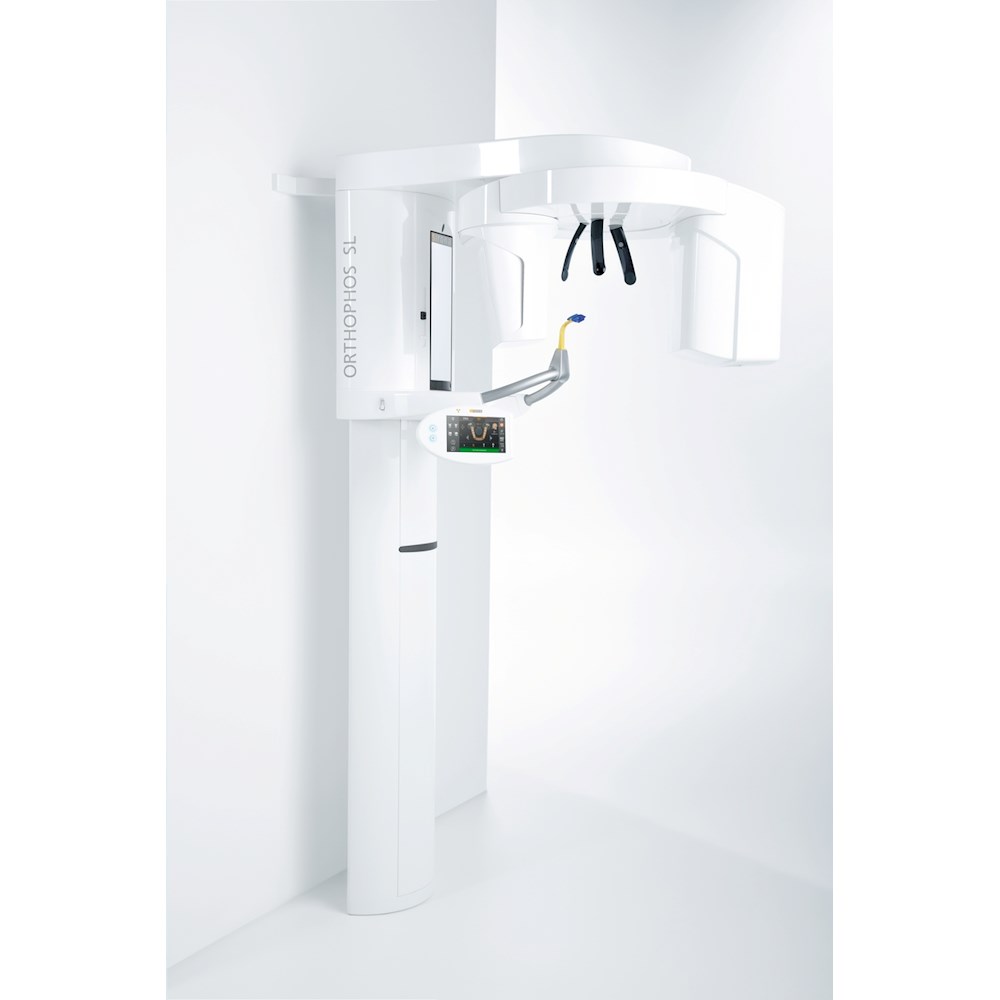

Orthophos SL 3D to aparat o niespotykanej wszechstronności: począwszy od niewiarygodnie ostrych obrazów pantomograficznych dzięki czujnikowi DCS (direct convertion sensor) i technologii Sharp Layer (ostra warstwa) kończąc na wolności wyboru pola obrazowania w tomografii stomatologicznej (od ø5x5cm do ø11 x 10cm). Aparat pracuje pod kontrolą najnowszego oprogramowania SIDEXIS 4, będącego nowoczesnym środowiskiem pracy dla każdego diagnosty.

UNIKALNE CECHY APARATU:

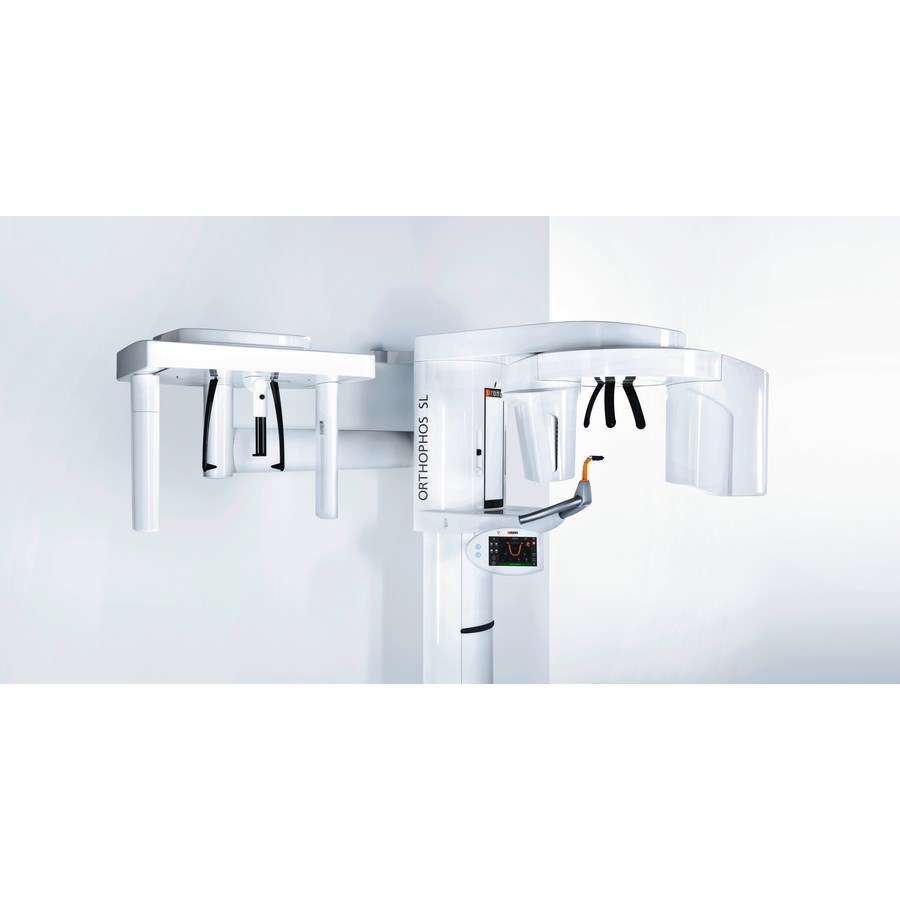

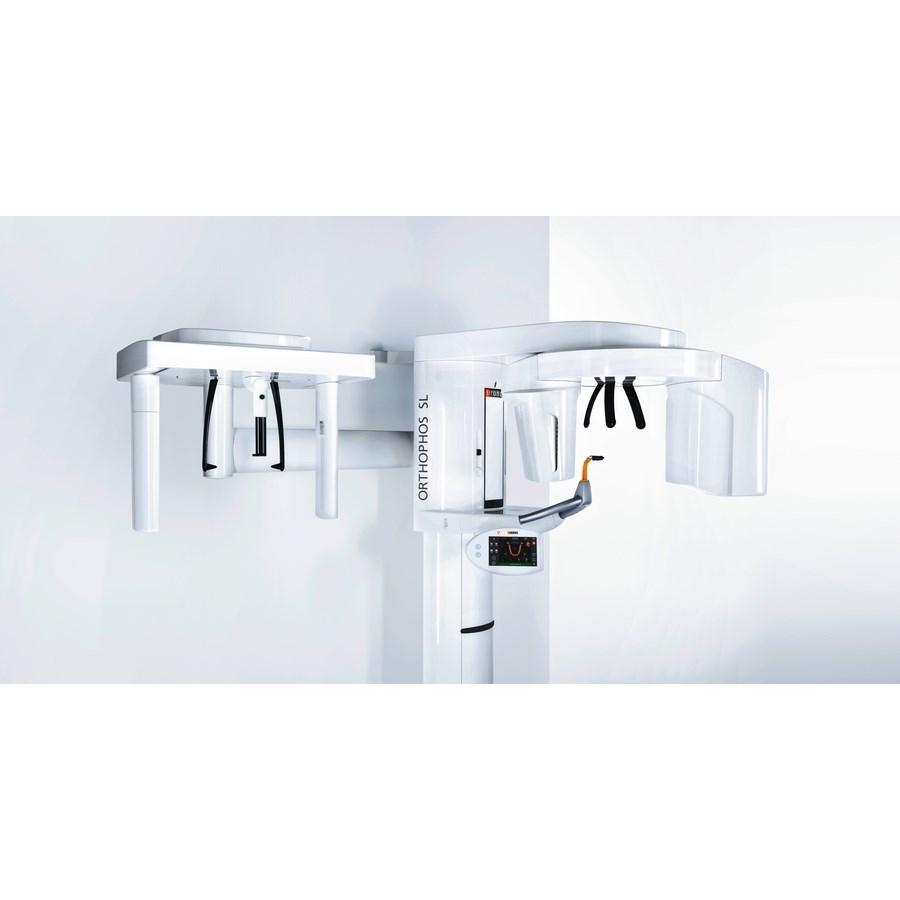

• Cyfrowy aparat „3 w 1”: Pantomograf z cefalostatem i tomografią stożkową.
• Skanowana objętość to cylinder o śr. 11 cm i wysokości 10 cm przy wokselu 0,16 mm w trybie standardowym, lub śr. 5 cm i wysokości 5,5 cm w trybie Endo przy wokselu 0,08 mm
• Najszerszy zakres programów pantomograficznych i cefalometrycznych
• Dopasowanie toru ruchu głowicy do budowy anatomicznej pacjenta dzięki pomiarowi wielkości czaszki pacjenta.

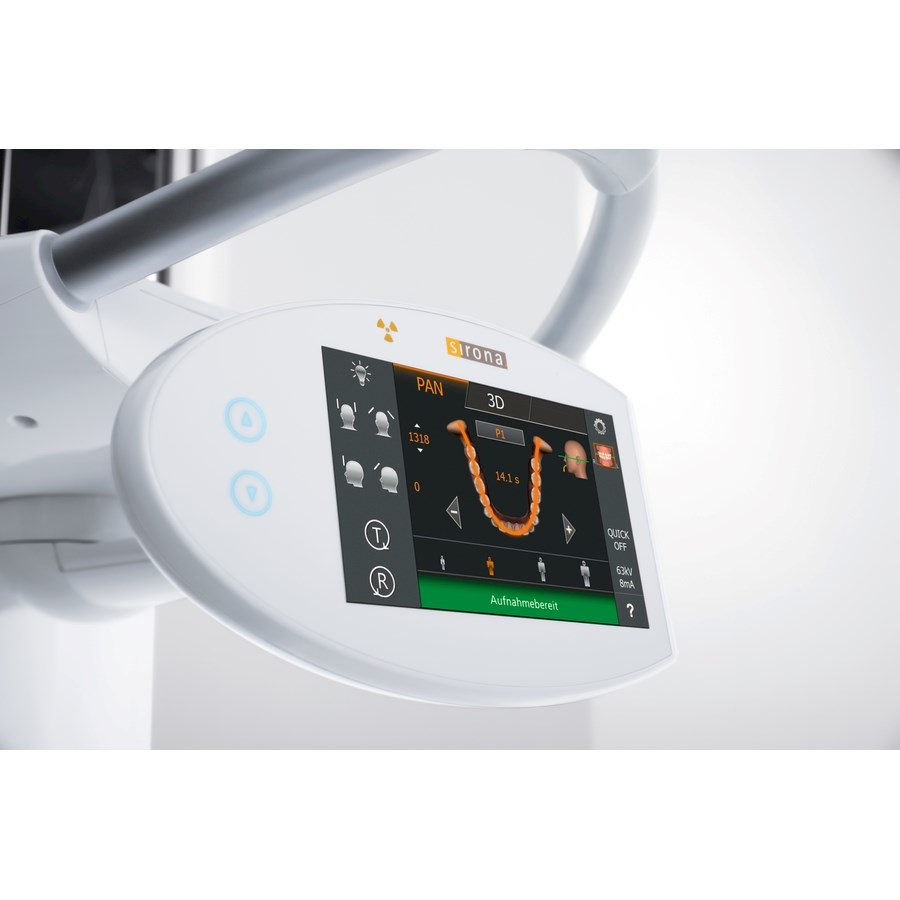

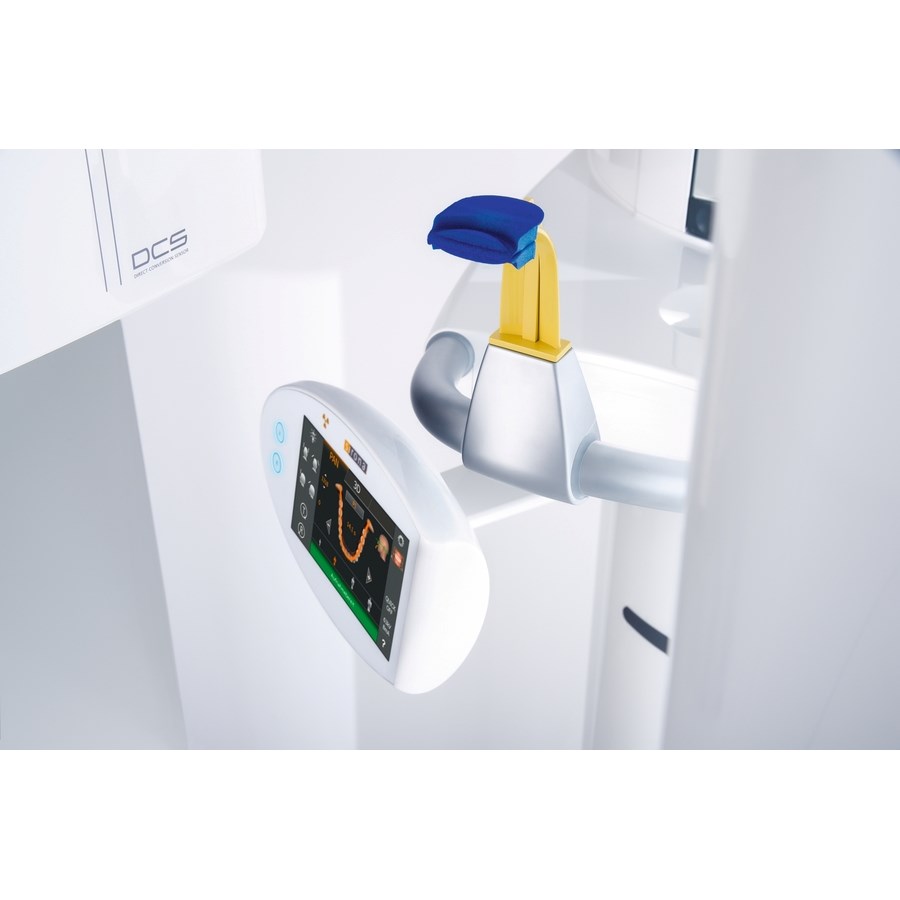

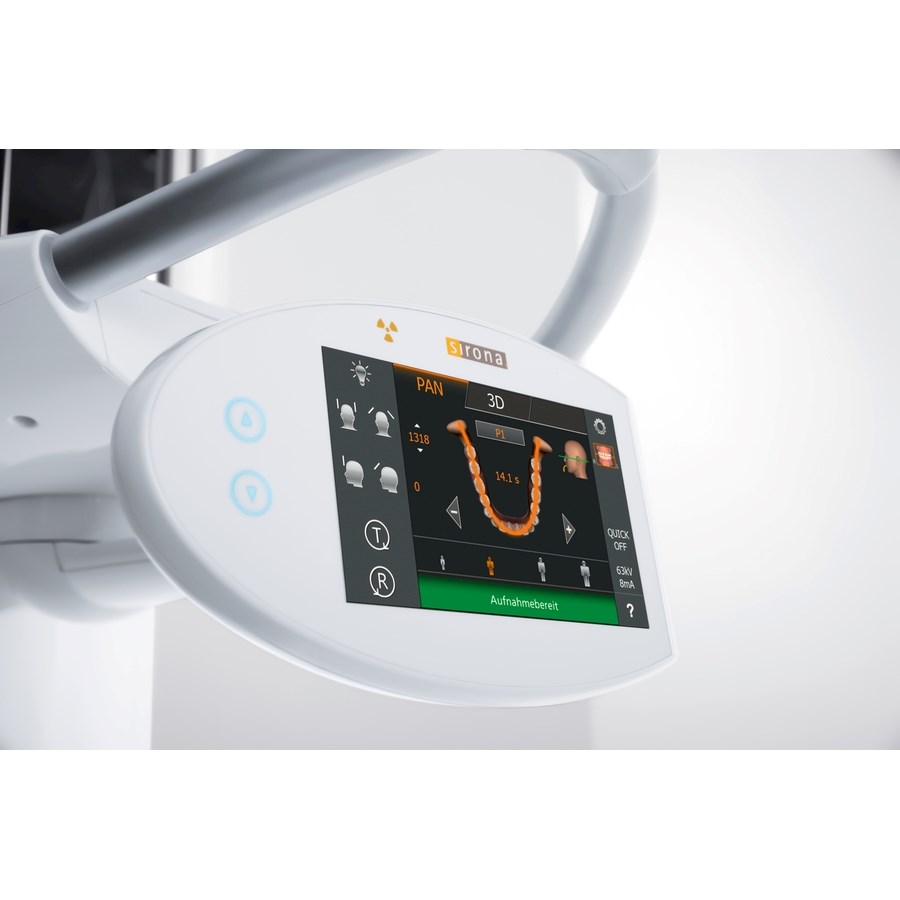

• Wygodny i czytelny dotykowy panel sterujący z podświetlanymi przyciskami, automatyczny zagryzak
• NOWOŚĆ – Automatycznie ustawiane linie laserowe do pozycjonowania pacjenta
• Edytor pantomogramu – jedyna w swoim rodzaju funkcja zmiany warstwy obrazowania pantomograficznego już po wykonaniu zdjęcia.
• Interaktywny pantomogram – trzeci wymiar zdjęcia pantomograficznego.
• Pięciopunktowa stabilizacja głowy
• Trzy niezależne czujniki
• Automatyka obsługi: obrotowy zespół czujnika 2D/3D; pomiar szerokości gałęzi żuchwy; wspomagane pozycjonowanie pacjenta dzięki automatycznemu zagryzakowi.
• Nadaje się dla pacjentów na wózkach inwalidzkich
• Pracuje pod kontrolą oprogramowania Sidexis 4 oraz Galileos Implant



FUNKCJONALNOŚĆ:

Aparat wykonuje szeroką gamę zdjęć rentgenowskich:

• Pantomograficzne: zwykłe, pediatryczne, segmentowe, ze stałym powiększeniem, bez artefaktów;
• Cefalometryczne: PA/AP, boczne, projekcje skośne ( Townse’a, Watersa)
• Tomograficzne (3D): pełne łuki zębowe, obszar trzonowców i gałęzi wznoszącej, stawu skroniowo-żuchwowego, diagnostyka dróg oddechowych
• Tomografia endodontyczna w najwyższej rozdzielczości (woksel 80µm)
• Inne programy: Skrzydłowo-zgryzowe, przekroje rotacyjne zatok.



Aparat wyposażony jest w najnowsze oprogramowanie Sidexis 4 do ewidencji pacjentów, obróbki zdjęć płaskich (wewnątrzustnych, pantomograficznych, cefalometrycznych i innych) oraz objętości uzyskanych przez skan tomograficzny. Nowością jest funkcja Compare, która pozwala porównać dwa badania 3D jednocześnie. Do komputerowego planowania leczenia stomatologicznego dostarczany jest program Galileos Implant. Program ten dysponuje obszerną bazą modeli implantów wraz z łącznikami do planowania zabiegów implantologicznych. W połączeniu z systemem CAD/CAM CEREC, może służyć do projektowania i produkcji szablonów chirurgicznych.

WYPOSAŻENIE:

Aparat Orthophos SL 3D dostarczany jest z komputerem rekonstrukcyjnym, z najnowszym oprogramowaniem Sidexis 4 bez limitu stanowisk oraz fantomami do testów stałości. Wyposażony jest w komplet zagryzaków odpowiednich do poszczególnych programów diagnostycznych.

DANE TECHNICZNE:

• Wielkość piksela 2D: 27µm
• Wielkość woksela 3D: 160 / 80µm
• Wielkość skanowanej objętości:

Ø11 cm x 10 cm
Ø11 cm x 8 cm
Ø8 cm x 8 cm
Ø8 cm x 5,5 cm
Ø5 cm x 5,5 cm

• Lampa rtg: SR 90/15 FN firmy Siemens
• Ognisko lampy: 0,5 mm (IEC 336)
• Napięcie lampy: 60-90 kV
• Natężenie prądu lampy: 3-16 mA
• Napięcie zasilania: 220-240 V, 50-60 Hz
• Odległość od ogniska
• do sensora PAN: 497 mm
• Odległość od ogniska
• do sensora CEPH: 1714 mm
• Czas ekspozycji: Zmienny w zależności od wybranego programu, dla zdjęcia pantomograficznego 14,1 s
