Steroglass Strike 100

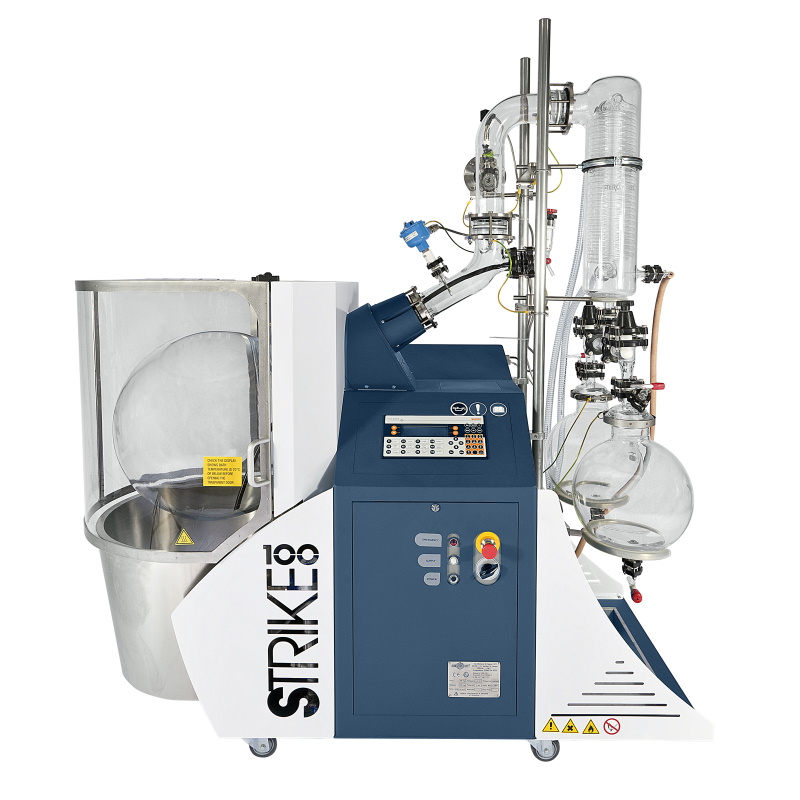

Wyparki próżniowe STRIKE 100
SYSTEM BEZPIECZEŃSTWA
Wyparki serii STRIKE100 zabezpieczają Użytkownika przed jakimkolwiek ryzykiem pojawiającym się podczas pracy. Łaźnia wodna przykryta jest przezroczystą osłoną zapewniającą Operatorowi najwyższą ochronę przed rozbiciem szkła i rozpryskiem w wysokiej temperaturze. Łaźnia wodna i osłona ochronna są podnoszone za pomocą układu hydraulicznego sterowanego elektronicznie. Automatyczny system obniża łaźnię w przypadku awarii zasilania. otwarcia osłony lub przegrzania.
SYSTEM USZCZELNIENIA PRÓŻNIOWEGO
STRIKE100 posiadają system uszczelniający wykonany z samosmarującego materiału, który pozwala na idealnie szczelne odparowywanie.System uszczelniający nie wymaga żadnej konserwacji.
ŁAŹNIA podnoszona jest za pomocą układu hydraulicznego, który w przypadku awarii zasilania lub otwarcia osłony ochronnej automatycznie opuszcza się, aby uniknąć przegrzania płynu, a proces natychmiast zostaje zatrzymany. Zainstalowano grzałkę elektryczną o mocy do 8 kW w celu zapewnienia ciągłego odparowywania w najgorszych warunkach.
WYŚWIETLACZ pozwala ustawić i wyświetlić parametry procesu. Każdy błąd wartości lub anomalna temperatura odcina energię elektryczną. Wyparki STRIKE100 wyposażone są w 7" ekran dotykowy z kolorowym wyświetlaczem graficznym. Dla wyparek w wykonaniu przeciwwybuchowym STRIKE100 ATEX zastosowano szklany wyświetlacz LCD z powłoką przeciwodblaskową.
STEROWNIK ELEKTRONICZNY jest w pełni kontrolowany przez PLC (programowalny sterownik logiczny), który pozwala kontrolować parametry, a także ustawiać je bezpośrednio za pomocą klawiszy. Operator może uzyskać wszystkie parametry procesu po przez podłączenie wyparki poprzez szeregową komunikację do komputera PC z zainstalowanym specjalnym oprogramowaniem do akwizycji danych i zarządzania nimi. Przy pomocy komunikacji szeregowej istnieje również możliwość zdalnego sterowania urządzeniem. Sterownik pozwala tworzyć do 20 metod "przepisów" (wersja ATEX nie posiada takiej możliwości). Sterownik wyposażono w kontrolne algorytmy, które pozwalają na automatyczne zakończenie procesu odparowywania / destylacji lub separacji rozpuszczalników poprzez odczyt temperatury oparów.

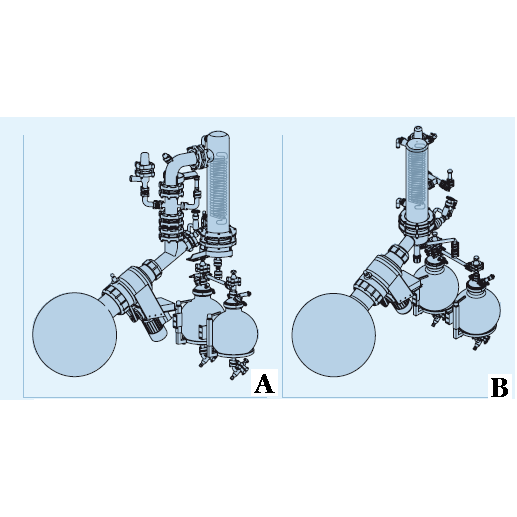

Wyparki serii STRIKE100 dostępne są w dwóch wersjach chłodnic: wersja A - chłodnica zstępująca, wersja B - chłodnica wstępująca.
OPCJE DODATKOWE:
- pompa próżniowa
- kolby wyparne o pojemnościach: 100L, 50L i 20L
- wózek ułatwiający załadunek / rozładunek kolby wyparnej
- chiller
Dane techniczne:
|
Łaźnia wodna |
|
|
Zakres temperatury °C |
[0; 150] |
|
Dokładność °C |
+/- 2 |
|
Rozdzielczość °C |
0.1 |
|
Wartość zadana |
Krok co 1°C |
|
Typ kontroli |
PID |
|
Moc KW |
8 |
|
Ochrona przed przegrzaniem |
TAK |
|
Sensor temperatury |
PT100 |
|
Czujnik poziomu cieczy |
TAK |
|
Poziom napełnienia |
TAK - ręcznie |
|
Temperatura par |
|
|
Zakres temperatury |
[0; 150] |
|
Dokładność °C |
+/- 2 |
|
Rozdzielczość °C |
0.1 |
|
Sensor temperatury |
PT100 |
|
Obroty |
|
|
Zakres pracy Rpm |
[5; 100] |
|
Dokładność Rpm |
+/- 2 |
|
Rozdzielczość Rpm |
1 |
|
Silnik 0,18KW, 380Vac |
TAK |
|
Kontrola próżni |
|
|
Zakres pracy mbar |
[0; 1000] |
|
Dokładność mbar |
±5mbar |
|
Rozdzielczość mbar |
1 |
|
Wyświetlacz |
Cyfrowy |
|
Podnośnik |
|
|
Kontrola podnoszenia ON/OFF |
TAK |
|
Podnoszenie hydrauliczne |
TAK |
|
Interfejs |
|
|
Kontrola PLC |
TAK |
|
Eksport danych |
TAK |
|
Zdalna kontrola |
TAK |
|
Alarmy |
|
|
Przegrzania łaźni |
TAK |
|
Przekroczenia temperatury ustawionej |
TAK |
|
Miękki start obracania |
TAK |
|
Monitoring prędkości obracania |
TAK |
|
Status bezpieczeństwa (obroty,podnoszenie, grzanie=off) |
TAK |
|
Otwarcia osłony ochronnej |
TAK |
Dostępne modele:
| Model | Opis | Opcje w standardzie | Inne |
|---|---|---|---|
| Wyparka STRIKE 100, nr kat.: SQFU069840 | Kolba wyparna 100L | chłodnica wstępująca | Odbieralnik 2x 20L |
| Wyparka STRIKE 100, nr kat.: SQFU069841 | Kolba wyparna 100L | chłodnica wstępująca | Odbieralnik 1x 20L |
| Wyparka STRIKE 100, nr kat.: SQFU069842 | Kolba wyparna 100L | chłodnica zstępująca | Odbieralnik 2x 20L |
| Wyparka STRIKE 100, nr kat.: SQFU069843 | Kolba wyparna 100L | chłodnica zstępująca | Odbieralnik 1x 20L |
| Wyparka STRIKE 100, nr kat.: SQFU069844 | Kolba wyparna 50L | chłodnica wstępująca | Odbieralnik 2x 20L |
| Wyparka STRIKE 100, nr kat.: SQFU069845 | Kolba wyparna 50L | chłodnica wstępująca | Odbieralnik 1x 20L |
| Wyparka STRIKE 100, nr kat.: SQFU069846 | Kolba wyparna 50L | chłodnica zstępująca | Odbieralnik 2x 20L |
| Wyparka STRIKE 100, nr kat.: SQFU069847 | Kolba wyparna 50L | chłodnica zstępująca | Odbieralnik 1x 20L |
|
|
