ZONCARE VU6

ZONCARE VU6

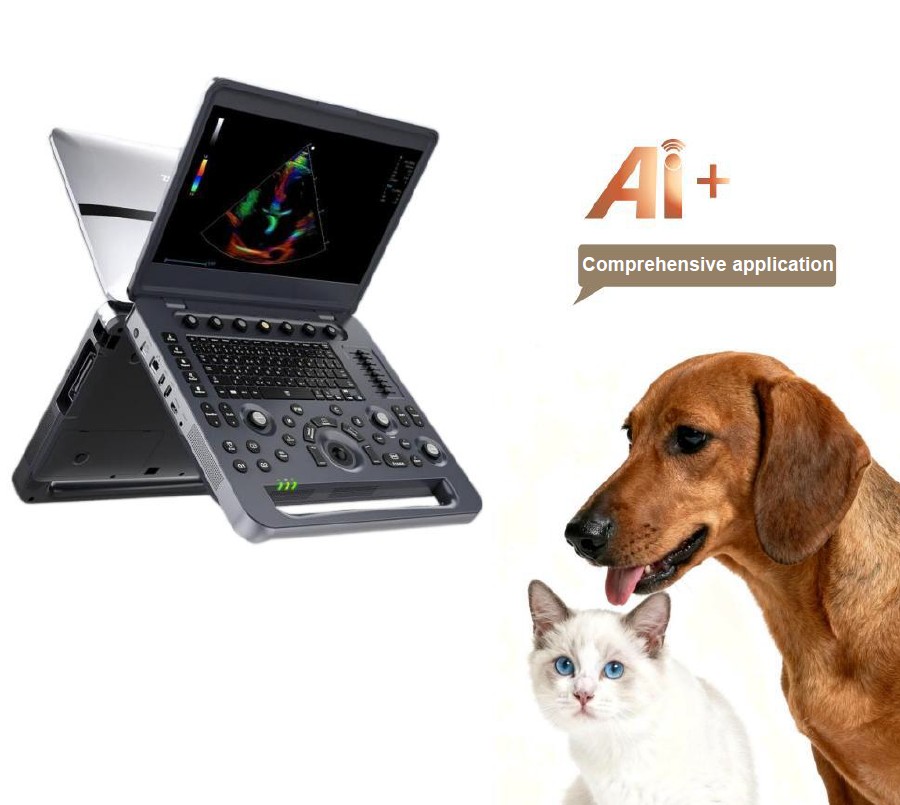

ZONCARE VU6 to pierwszy w ofercie tego producenta profesjonalny, przenośny aparat ultrasonograficzny typu notebook (Color Doppler) dedykowany do diagnostyki weterynaryjnej. Urządzenie charakteryzuje się smukłą i lekką konstrukcją, wyjątkową jakością obrazu oraz bardzo szybkim czasem reakcji. System bazuje na niezależnie opracowanej przez Zoncare platformie technologicznej wykorzystującej wydajną architekturę sprzętową CPU + GPU + FPGA, która zapewnia doskonałą stabilność oprogramowania, zaawansowaną ochronę danych oraz możliwość jednoczesnego przetwarzania wielu strumieni danych w czasie rzeczywistym. Podobnie jak w wyższych modelach stacjonarnych, obrazy zapisywane są jako metadane (Raw Data), co pozwala na ich pełną obróbkę i pomiary już po zakończeniu badania.

1. Konstrukcja i ergonomia pracy

• Mobilna budowa typu notebook: Lekka konstrukcja o masie około 6 kg (wliczając baterię) oraz kompaktowe wymiary (380 mm szerokości × 350 mm wysokości × 62 mm głębokości) gwarantują pełną swobodę transportu i pracy w terenie oraz różnych scenariuszach klinicznych.
• Monitor główny: Ekran LCD o wysokiej rozdzielczości (1920×1080) i optymalnej przekątnej 15,6 cala, z możliwością pochylenia w pionie w zakresie od 0° do 155°.
• Wyświetlacz pomocniczy (Secondary Display): Dodatkowy ekran na obudowie prezentujący model urządzenia, stan naładowania baterii oraz status zasilania sieciowego. Wspiera on intuicyjne gesty wybudzania ekranu oraz automatyczne dostosowanie orientacji wyświetlanych informacji.
• Złącze głowic: Aparat posiada standardowo 1 wbudowany port głowicy, który można rozbudować za pomocą opcjonalnego przełącznika (Probe Extender).
• Zasilanie akumulatorowe: Wyjmowana bateria litowa (14.4V/6700mAh) zapewnia ponad 50 minut ciągłego skanowania w warunkach bezprzewodowych. Pełne naładowanie akumulatora przy wyłączonym aparacie trwa poniżej 4 godzin (w testach ok. 3,5 h).
• Panel sterowania: Wyposażony w tradycyjny 8-segmentowy suwak TGC, precyzyjny trackball oraz niezależną regulację jasności podświetlenia przycisków i klawiatury (0–9 poziomów). Oferuje również 7 przycisków definiowalnych przez użytkownika (Q1–Q4, Save1/Save2, Print).

2. Tryby i technologie obrazowania

• Kompleksowy zestaw trybów: B, M, Anatomical M (anatomiczny tryb M), Color M, Color Mode, PDI (Power Doppler), DPDI (kierunkowy Power Doppler), PW (doppler pulsacyjny), CW (doppler ciągły) oraz zaawansowane obrazowanie tkankowe TDI (tryby TVI, TVD, TVM, TEI dla głowic sektorowych).
• zPure Harmonic Technology (PIHI): Obrazowanie harmoniczne z odwróceniem fazy impulsów, które skutecznie eliminuje szumy i artefakty oraz znacząco podnosi rozdzielczość kontrastową obrazu dwuwymiarowego.
• zFCI (Frequency Composite Imaging): Kompozytowe obrazowanie częstotliwościowe, łączące głęboką penetrację fali o niskiej częstotliwości z wysoką rozdzielczością struktur bliskiego pola fali o wysokiej częstotliwości.
• zClear (Tłumienie szumów i artefaktów): Adaptacyjna technologia wieloskalowa wygładzająca szumy plamiste (speckle), wyostrzająca granice tkanek oraz podkreślająca cechy anatomiczne narządów.
• zMicroFlow, Glazing Flow & HR Flow: Zaawansowane technologie wizualizacji naczyń, od trójwymiarowego przepływu krwi (Glazing Flow) po precyzyjne obrazowanie mikrokrążenia i bardzo wolnych przepływów (zMicroFlow i High-Resolution Flow).
• Elastografia i obrazowanie panoramiczne: Wsparcie dla elastografii w czasie rzeczywistym (badanie twardości tkanek dla głowic liniowych i convex) oraz szerokokątnego obrazowania panoramicznego (EFOV) w celu ułatwienia pomiarów rozległych struktur anatomii zwierząt.

3. Funkcje automatyczne i wspomaganie AI

• Zola AI (Automatyczne pomiary kardiologiczne u psów): Weterynaryjny moduł automatycznych kalkulacji kardiologicznych obejmujący:
• LV(M) – automatyczny pomiar lewej komory ze wskaźnikami ostrzegawczymi o znaczeniu klinicznym.
• LA/Ao – automatyczne wyznaczanie stosunku lewego przedsionka do aorty.
• MV EPSS – automatyczna ocena separacji punktu E płatka zastawki dwudzielnej do przegrody.
• LVSId (A4C & LA4C) – automatyczne wyznaczanie wskaźnika sferyczności lewej komory.
• One-Click Auto Optimization (AUTO): Automatyczna, natychmiastowa optymalizacja parametrów (takich jak gain, TGC, zakres dynamiczny, linia bazowa) dla trybów B, Color oraz PW za pomocą jednego klawisza.
• Auto Doppler: Automatyczna optymalizacja i obwiednia spektrum dopplerowskiego.
• Prowadzenie nakłuć (Puncture Guidance): Opcjonalna funkcja kalibracji i prowadzenia linii biopsyjnej dla głowic liniowych oraz convex.

4. Głowice ultrasonograficzne (Probes)

VU6 współpracuje z zaawansowaną gamą głowic weterynaryjnych (convex, micro-convex, liniowych, sektorowych oraz rektalnych):

• 7L4CD (Głowica liniowa): Autorska głowica producenta (128 elementów, pasmo 4.2–15.0 MHz) dedykowana do badań jamy brzusznej, małych narządów, naczyń, struktur powierzchownych, nerwów oraz układu mięśniowo-szkieletowego.
• 8L4PFA (Głowica liniowa): Wysokiej gęstości głowica (192 elementy, pasmo 3.5–18.0 MHz) do precyzyjnych badań brzusznych, małych narządów i MSK.
• 3C5CD (Głowica convex): 128-elementowa głowica (pasmo 1.0–7.5 MHz, promień 50 mm) przeznaczona do diagnostyki brzusznej, kardiologicznej, naczyń i rozrodu.
• 6C1CDS (Głowica micro-convex): 128-elementowa głowica (pasmo 2.5–13.5 MHz, promień 11 mm) dedykowana do kardiologii, brzucha, rozrodu i naczyń.
• 3P2CA (Głowica sektorowa phased array): 64-elementowa (pasmo 1.0–6.5 MHz) do badań kardiologicznych.
• 5P1PAB (Głowica sektorowa phased array): 64-elementowa (pasmo 2.5–13.0 MHz) oferująca wysoką płynność obrazu (do 409 kl./s w trybie B) i zaawansowane pomiary kardiologiczne.
• 8P2MAA (Głowica sektorowa phased array): 64-elementowa (pasmo 3.5–15.0 MHz) do badań kardiologicznych i brzusznych u mniejszych pacjentów.
• 6I6PDA (Głowica rektalna liniowa): 128-elementowa (pasmo 3.5–12.0 MHz) stworzona specjalnie z myślą o diagnostyce rozrodu u dużych zwierząt.

5. Łączność i integracja

• Zonnet Imaging: Profesjonalne narzędzie do zdalnych konsultacji z poziomu aparatu, umożliwiające udostępnianie ekranu, komunikację w czasie rzeczywistym, live teaching dla wielu użytkowników online oraz zdalne sterowanie parametrami ultrasonografu (reverse control) bezpośrednio przez eksperta.
• Przesyłanie danych: Szybki bezprzewodowy i przewodowy transfer obrazów, wideo i raportów na urządzenia mobilne lub komputery za pośrednictwem Wi-Fi (opcja), Bluetooth (opcja), sieci LAN oraz kodów QR.
• DICOM 3.0: Pełna integracja z sieciami HIS/PACS i bezproblemowy transfer badań.
• Interfejsy wejścia/wyjścia: Bogaty interfejs komunikacyjny zawierający 2 porty USB 3.0, HDMI, S-Video, Ethernet (LAN), wyjście sterowania drukarką oraz wejście zasilania DC.

6. Dane techniczne

• Wymiary: 380 × 350 × 62 mm.
• Masa: ok. 6 kg z baterią.
• Dysk twardy: Pojemność ≥ 960 GB dla bezpiecznego przechowywania bazy danych i pętli filmowych.
• Raportowanie: Możliwość tworzenia dedykowanych raportów weterynaryjnych bezpośrednio na aparacie i eksportowania ich do formatu PDF.
