ZONCARE VU60

Aparat USG ZONCARE VU60

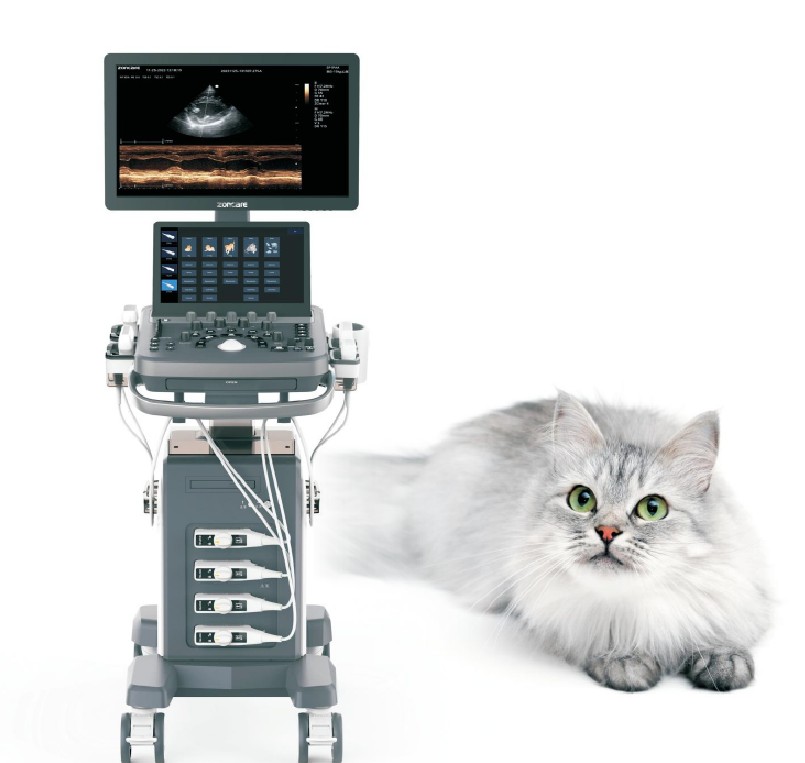

Aparat USG ZONCARE VU60 Zaawansowany, stacjonarny aparat ultrasonograficzny (Color Doppler) klasy premium, stworzony z myślą o kompleksowej diagnostyki weterynaryjnej małych i dużych zwierząt. Urządzenie łączy klasyczną estetykę i wysoką jakość obrazowania z dedykowanymi weterynaryjnymi pakietami pomiarowymi oraz elastycznym przepływem pracy. System bazuje na innowacyjnej platformie uSeed, opartej na architekturze CPU + GPU + FPGA, która przetwarza i zapisuje obrazy w postaci metadanych (raw data), co pozwala na ich zaawansowaną obróbkę po zakończeniu badania.

1. Konstrukcja i ergonomia pracy

• Monitor główny: Medyczny wyświetlacz LCD o przekątnej 21,5 cala, z możliwością regulacji kąta nachylenia (0–90°) oraz obrotu na boki (swivel) w zakresie ±75°. Monitor posiada również konstrukcję składaną (foldable).
• Ekran dotykowy: Wysoce czuły, dotykowy ekran LCD o przekątnej 13,3 cala (rozdzielczość 1920×1080) z regulacją kąta nachylenia w zakresie 0–50°.

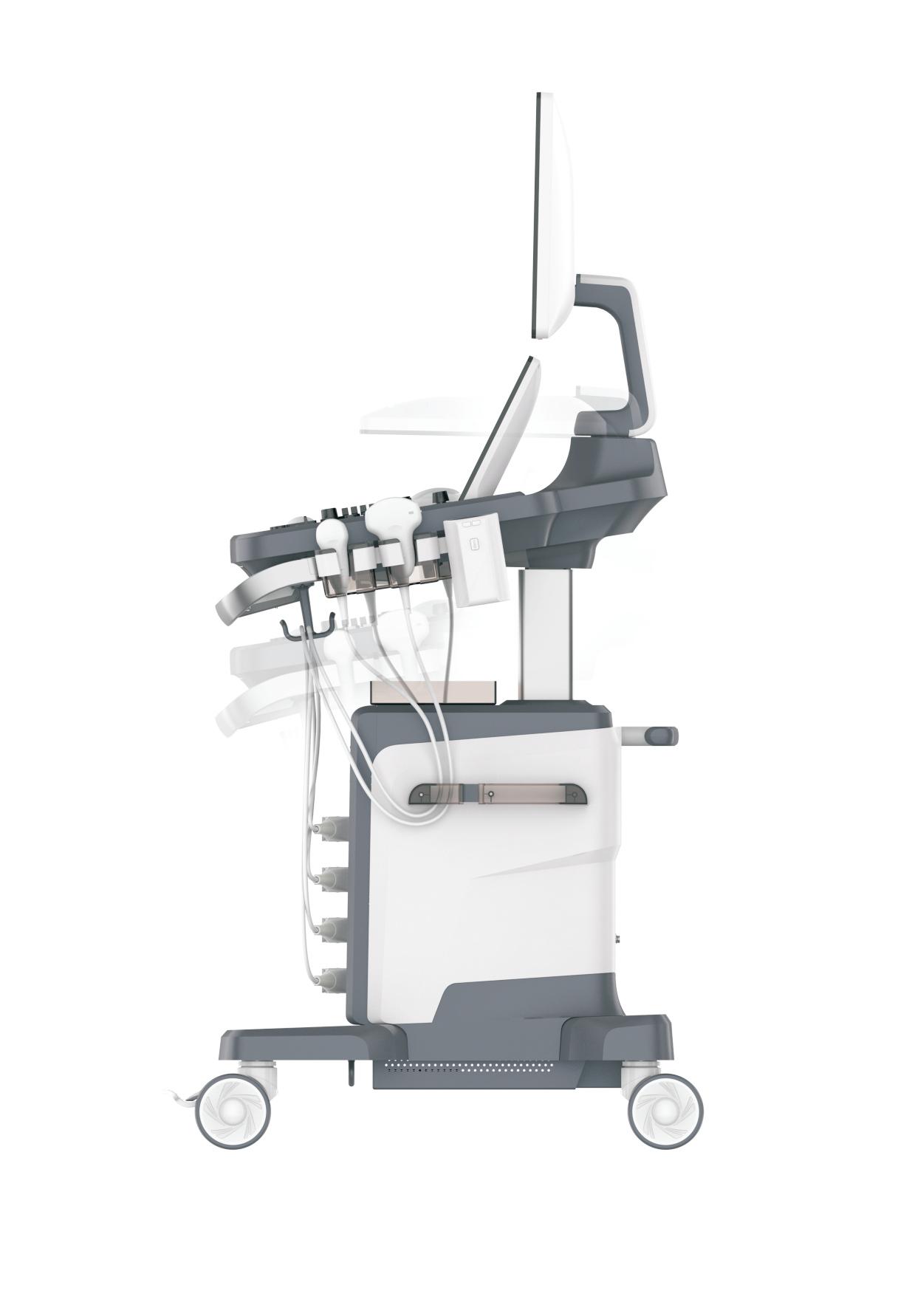

• Konsola i regulacja wysokości: Ergonomiczny panel sterowania z elektryczną regulacją wysokości (motorized-height adjustable) o skoku 185 mm oraz możliwością obrotu w lewo/prawo o ±35°.
• Złącza głowic: Wyposażony w 4 uniwersalne, w pełni aktywne i zamienne porty głowic oraz zintegrowany system zarządzania kablami (Cable Management). Na obudowie znajdują się 4 wyjmowane uchwyty na głowice (probe cups).
• Higiena i wygoda: Panel sterowania zabezpieczony specjalną folią ochronną odporną na zachlapania (splash-resistant panel protection film), ułatwiającą czyszczenie i dezynfekcję. W konsolę wbudowano podgrzewacz żelu (gel warmer).

2. Tryby i technologie obrazowania

• Tryby pracy: B, 2B, 4B, M, Anatomical M (anatomiczny tryb M), Color M, Color Doppler, PDI (Power Doppler), DPDI (kierunkowy Power Doppler), PW (doppler pulsacyjny), CW (doppler ciągły) oraz zaawansowane obrazowanie TDI (Tissue Doppler Imaging obejmujące tryby TVI, TVD, TVM, TEI).
• Panoramic Imaging (EFOV) & Elasticity Imaging: System wspiera obrazowanie panoramiczne (szerokokątne) oraz elastografię (dostępną dla głowic liniowych i convex).
• Pulse Inverse Harmonic Imaging (PIHI): Obrazowanie harmoniczne z odwróceniem fazy impulsów, które usuwa sygnał podstawowy i zwiększa intensywność kontrastu o ponad 30%, znacznie redukując szumy i artefakty.
• Frequency Composite Imaging (FCI): Kompozytowe obrazowanie częstotliwościowe łączące zalety głębokiej penetracji niskich częstotliwości z wysoką rozdzielczością bliskiego pola.
• Spatial Compound Imaging (SCI): Wielokierunkowe obrazowanie przestrzenne (regulacja 0–7 poziomów) poprawiające definicję granic struktur.
• zMicroFlow & HR Flow (High-Resolution Flow): Technologie dedykowane do precyzyjnej oceny mikrokrążenia oraz wizualizacji bardzo wolnych przepływów naczyniowych.
• ZClear Adaptive Spatial Filtering: Adaptacyjne filtrowanie przestrzenne, które redukuje szumy i wyostrza krawędzie tkanek w czasie rzeczywistym.

3. Funkcje automatyczne i wspomaganie AI

• One-Click Auto Optimization: Automatyczna optymalizacja obrazu jednym przyciskiem w trybach B (wzmocnienie, zakres dynamiczny, TGC), Color (wzmocnienie, linia bazowa) oraz PW (wzmocnienie, zakres, linia bazowa).
• Auto Doppler: Automatyczna optymalizacja spektrum dopplerowskiego.
• Smart Tool Automatic Measurement (Zola AI): Zaawansowane, automatyczne pomiary kardiologiczne (dedykowane dla psów):
• LV(M) – automatyczny pomiar lewej komory ze wskaźnikami ostrzegawczymi o znaczeniu klinicznym.
• LA/Ao – automatyczny pomiar stosunku lewego przedsionka do aorty.
• MV EPSS – automatyczna ocena separacji punktu E płatka zastawki dwudzielnej do przegrody.
• LVSId(A4C) & LVSId(LA4C) – automatyczne wyznaczanie wskaźnika sferyczności lewej komory.

4. Głowice ultrasonograficzne System współpracuje z zaawansowanymi głowicami weterynaryjnymi:

• Głowica liniowa 7L4PDS (4.2–15.0 MHz) – 128-elementowa, do jamy brzusznej, małych narządów i naczyń.
• Głowica liniowa o wysokiej częstotliwości 10L2PD (4.2–16.0 MHz) – 128-elementowa, do precyzyjnych badań brzusznych i małych struktur.
• Głowica micro-convex 6C1PDA (2.5–13.5 MHz) – 128-elementowa, promień krzywizny 15.5 mm. Do badań kardiologicznych, brzusznych, rozrodu, naczyń i małych narządów.
• Głowica convex 3C5PDS (1.0–7.5 MHz) – 128-elementowa, promień 50 mm, do jamy brzusznej, rozrodu, naczyń i małych narządów.
• Głowica sektorowa (phased array) 5P1AA (2.5–13.0 MHz) – 64-elementowa, do kardiologii i jamy brzusznej u małych i średnich psów.
• Głowica sektorowa (phased array) 3P2PA (1.0–6.5 MHz) – 64-elementowa, do kardiologii i jamy brzusznej u dużych psów.
• Monokrystaliczna głowica sektorowa (single crystal) 8P2MA (3.5–15.0 MHz) – 64-elementowa, do zaawansowanej kardiologii kotów.
• Głowica sektorowa (phased array) 8P1PA (3.5–15.0 MHz) – 64-elementowa, kardiologiczno-brzuszna.
• Głowica rektalna 6I6PD (3.5–12.0 MHz) – 128-elementowa, do diagnostyki rozrodu i jamy brzusznej.

5. Łączność i integracja

• Zonnet Remote Consultation: Zdalne konsultacje inicjowane bezpośrednio z aparatu (udostępnianie ekranu, zdalne sterowanie parametrami przez eksperta, transmisje edukacyjne online).
• Łączność bezprzewodowa: Szybki bezprzewodowy transfer obrazów, wideo i raportów na urządzenia mobilne przez Wi-Fi oraz Bluetooth.
• Integracja: Pełna obsługa standardu DICOM 3.0 do komunikacji z serwerami HIS/PACS.
• Interfejsy wejścia/wyjścia: 1× HDMI, 1× wyjście wideo, 1× S-Video, 1× VGA, 1× port sieciowy Ethernet (LAN), port sterowania drukarką, wejście ECG oraz aż 4 porty USB 2.0.

6. Dane techniczne

• Wymiary systemu: 530 (szerokość) × 605 (głębokość) × 1380 (wysokość) mm.
• Masa systemu: 47 kg (konfiguracja standardowa bez akumulatora), do 54 kg (wersja wysoka).
• Dysk twardy: Pojemność ≥ 1 TB do zapisu pojedynczych klatek oraz pętli filmowych.
• Zasilanie: sieciowe 100V-240V~ (50Hz/60Hz) lub opcjonalny akumulator litowy (14.4V/6500mAh).
