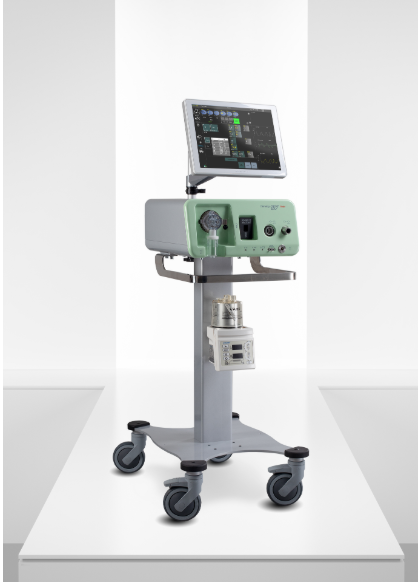

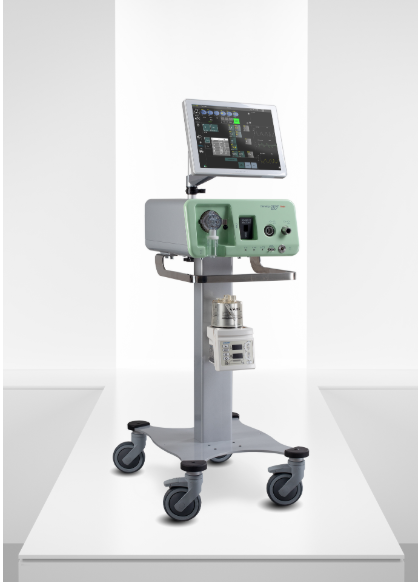

Chirana Medical Aura Basic

Parametry wentylacji:


Pojemność oddechowa Vt

20 ml do 2000 ml dla CMV, dla PCV od 10 ml

Wentylacja minutowa MV

0,1 do 35 l/min

Przepływ wdechowy Q

3 do 120 l/min

Max. wdechowe ciśnienie pmax

1 do 10 kPa

Wdechowe ciśnienie dla PCV ppc

0,5 do 7 kPa – ponad PEEP

Wdechowe ciśnienie dla PS pps

0 do 6 kPa - ponad PEEP

Częstotliwość wentylacji f

4 do 80 c/min

częstotliwość oddechów wymuszonych dla SIMV fSIMV

1 do 80 c/min, krok co 0,5 c/min

Czas wdechu Ti %

20% do 80% dla Tc

Pauza wdechowa Tp

0 do 50% (zalecana rzeczywista wartość od 10%)

Stosunek czasu Ti : Te

1:4 do 4:1

PEEP

0 do 3,5 kPa

RAMP - nachylenie krzywej startowej ciśnienia/przepływu

OFF do 100 l/min, przyrost 10 l/min

Stężenie O2 podczas przepływu wdechowego

21 do 100%

Stężenie CO2 podczas przepływu wdechowego/wydechowego

0 do 10%

Głeboki wdech

OFF, 10 do 100, ustawiane co 10

Objętość/ ciśnienie głębokiego wdechu

Sigh 1,25 x Vt /1,25 x ppc / 1,25 x pps

Częstotliwość górnego poziomu ciśnienia wentylacji fpeeph

1 do 20 c/min

Czas trwania górnego poziomu ciśnienia PEEPH Tih %

20 do 80% Th - czas całkowity = 60/fpeeph

Opór wdechowy/wydechowy

<600 Pa dla 60 l/min (sensor przepływu D-Lite)

<600 Pa dla 5 l/min (sensor przepływu Pedi-Lite)

Opór filtra bakteriologicznego

< 150 Pa dla 60 l/min

Objętość kompletnego układu oddechowego

1,2 l bez nawilżacza

Podatność

12 ml/kPa

Głośność

<32 dB domyślnie ustawiony w trybie v „dorośli”

Kontrolowane i wyświetlane parametry i alarmy:

Parametry oceniane alfanumerycznie

Ciśnienie-paw, objętość Vt, wentylacja minutowa MV, minimalne ciśnienie pmin= PEEP, Średnie ciśnienie, stężenie O2, stężenie wdechowe/wydechowe CO2, częstotliwość f, T/M –„wysiłek wdechowy”,

Graficzna reprezentacja danych:

Ciśnienieniowe

krzywa ciśnienia, krzywa P/V,

Przepływowe

Krzywa przepływu, krzywa Q/V

Objętościowe

Krzywa objętości, krzywa P/V, krzywa Q/V

CO2

Krzywa CO2

Parametry mechaniki płuc

Stała czasowa wdechu, wydechu, szczytowe ciśnienie pęcherzykowe, końcowo-wydechowe ciśnienie pęcherzykowe, inadvertywny PEEPi, statyczna podatność płuc, opór wdechowy dróg oddechowych i systemu wentylacyjnego

Alarmy

Alarmy techniczne

Ciśnienie zasilające O2, zasilanie elektryczne, awarie systemu, błędy podczas testu

Alarmy wentylacji

ciśnieniowe

pmax, pmin

objętościowe

MVmax, MVmin, Vtmin

Koncentracja wdechowa O2

FiO2min, FiO2max

Alarmy CO2

Wdechowa/wydechowa koncentracja CO2min, max

Częstotliwości

fmin

Akustyczny alarm poziomu ciśnienia

> 55dBA dla 1 m
