HIMTECH Norbert Wasilewski HCTFW_200/180-Base Plusd

HCTFW_200/180-Base Plus

Fantom wodny do testów skanera CT

Fantom wykonany z PMMA, średnice: zewnętrzna 200 mm, wewnętrzna 190 mm, wypełniony wodą demineralizowaną, przeznaczony jest do wykonywania testów podstawowych skanerów tomografii komputerowej (CT)

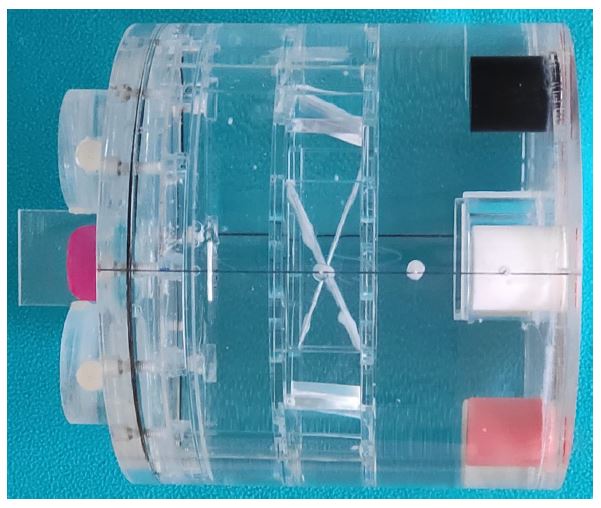

Wnętrze fantomu zawiera cztery wyraźnie wyodrębnione sekcje

Wersja 200/180-Base Plus zawiera dodatkową sekcję do obliczania grubości warstwy oraz wieszaki do zawieszania na skrzynce przy testach poza obszarem stołu. Między wieszakami znajduje się półka do ustawiania poziomicy oczkowej

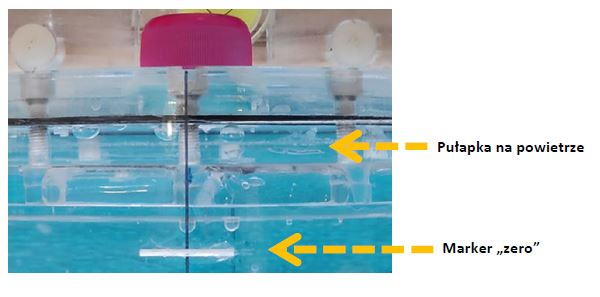

Pierwsza sekcja zawiera drut ze stali nierdzewnej o średnicy 0,15 mm do określania rozdzielczości przestrzennej (MTF) Środek tej sekcji zaznaczony jest białym markerem z teflonu umieszczonym w ścianie zbiornika. Ten marker jest punktem „zero” (odniesienia) przy pozycjonowaniu fantomu.

Środek każdej sekcji jest także zaznaczony teflonowym markerem, co ułatwia wyszukanie warstwy potrzebnej do wykonania pomiarów.

Fantom powinien być napełniony wodą demineralizowaną, ale z pozostawieniem niewielkiej (ok. 3 ml) bańki powietrza. Przed ułożeniem (lub zawieszeniem) fantomu należy wprowadzić bańkę powietrza do przegrody (pułapki) przed pierwszą sekcją.

Fantom jest dostarczony z niewielką ilością wody w zbiorniku.

Woda zawiera ok. 0,7 ml octenidyny. Po napełnieniu fantomu zawartość procentowa octenidyny będzie wynosiła około 0,1%, co zabezpieczy fantom przed rozwojem mikroflory i mikrofauny na okres około 12 miesięcy.

Zawartość zbiornika należy uzupełnić przez wlanie wody demineralizowanej

Płynu w zbiorniku fantomu można nie wymieniać, dopóki nie pojawią się objawy zakwitnięcia biologicznego. Jeżeli zwartość fantomu ulegnie zmętnieniu albo zmieni barwę na zielonkawą, należy wymienić wodę w zbiorniku.

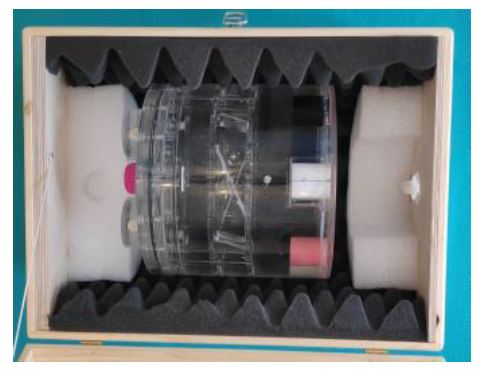

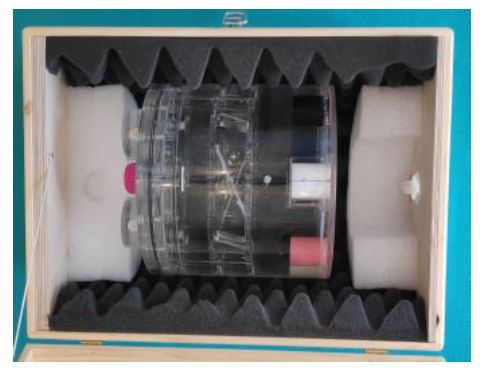

Prawidłowo zabezpieczony fantom można przewozić napełniony w dowolnej pozycji.

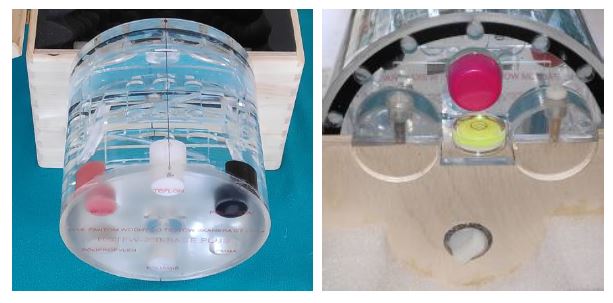

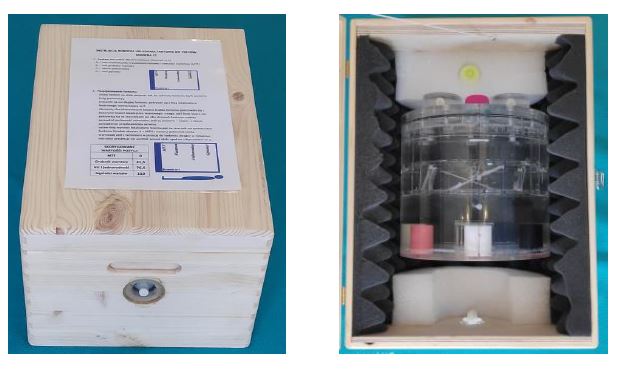

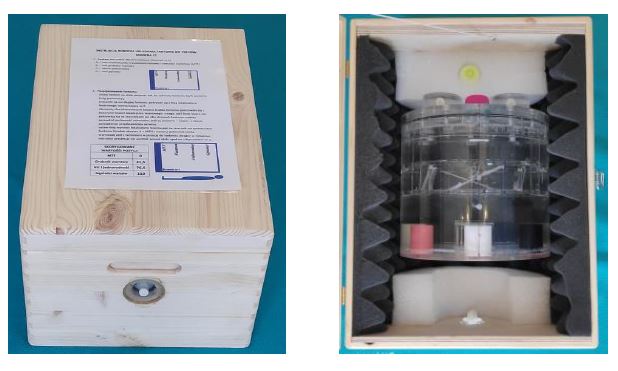

Fantom może być układany na stole na podstawce albo na podkładkach styropianowych (klinach). Fantom można także zawiesić na krawędzi skrzynki (od strony śruby do regulacji nachylenia osi długiej fantomu) i po ułożeniu poziomicy na półeczce wyregulować poziome ustawienie fantomu. Do regulacji w płaszczyźnie rotacji służą śruby nylonowe w wieszakach, zaś pochylenie osi długiej można wyregulować śrubą w ścianie skrzynki (dostępna od wewnątrz skrzynki)

Fantom HCTFW_200/180-Base Plus spełnia wszystkie wymagania dyrektywy europejskiej: Dyrektywa 92/59 EWG Bezpieczeństwo Produktów Powszechnego Użytku (92/59/EEC General Product Safety Directive)
