HIMTECH Norbert Wasilewski HFGP_27-L

HFGP_27-L

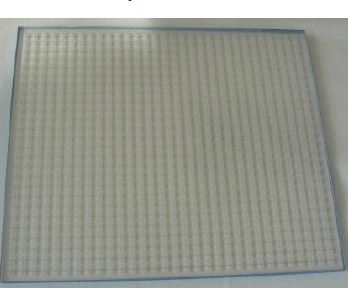

Fantom do testów zniekształceń obrazu w mammografii cyfrowej

Rozmiary: 270 mm x 320 mm

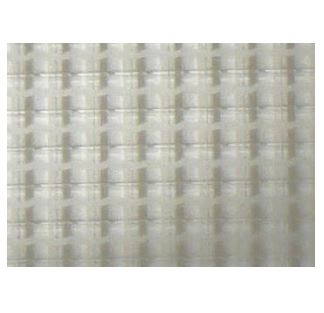

Wzorzec wykonany laserem w 5 mm grubości płycie z PMMA osłonięty 2 mm arkuszami z PMMA.

Odległość między liniami (moduł) równy jest 10 mm
Grubość linii 0,25 mm

Przeznaczony do testów podstawowych geometrii toru obrazowania w mammografii cyfrowej

Instrukcja obsługi:
1. Ułożyć fantom HFGP_27-L na stoliku Bucky, tak aby symetrycznie przykrywał cały stolik. Obrócić (zrotować) fantom o 2O-3O w płaszczyźnie stolika
Uwaga: W niektórych modelach aparatów mammograficznych kształt powierzchni stolika uniemożliwia bezpośrednie ułożenie fantomu. W takim przypadku należy na stoliku ułożyć płytę PMMA grubości 10 mm i na niej układać fantom HFGP_27-L
2. Na fantomie HFGP_27-L można ułożyć płyty PMMA o łącznej grubości 4 – 5 [cm]
3. Ustawić parametry ekspozycji:

• Fantom HFGP_27-L bez dodatkowych płyt PMMA – 24 kV, półautomat
• Fantom HFGP_27-L z dodatkowymi płytami PMMA – pełna łautomatyka

4. Opuścić tackę uciskową
5. Wykonać ekspozycję.
6. Otworzyć obraz na monitorze przeglądowym lub diagnostycznym. Ocenić obraz zgodnie z zaleceniami Załącznika nr 6 do Rozporządzenia MZ z dnia 12.11.2016 r.
7. UWAGA: W przypadku mammografów z systemem pośrednim (CR) test należy przeprowadzić dla każdej kasety używanej do badań.

Fantom HFGP_27-L spełnia wszystkie wymagania dyrektywy europejskiej:
Dyrektywa 92/59 EWG Bezpieczeństwo Produktów Powszechnego Użytku (92/59/EEC General Product Safety Directive)
