HIMTECH Norbert Wasilewski HFJACM

STANDARD TEST BLOCK FOR MAMMOGRAPHY

1. Standardowy blok PMMA do testów w mammografii CR i DR

Modele:

• HFJACM_45
• HFJACM_45L
• HFJACM_20

Standardowy blok wykonany z PMMA jest wyposażeniem do testów w mammografii projekcyjnej i DBT, i zgodnie z Guidelines (…) Technical Protocol ver. 4 ; Supplement do Technical Protocol v.4 ; Euref_tomo_protocol_version_015 oraz Rozporządzeniami MZ powinien być używany do testów opisanych w powyższych publikacjach w pozycjach: 2b.2.1.3.3; 2b.2.1.3.4, 2b.2.4.5 oraz 2.2; 2.3 (DBT).

Blok wykonywany jest z kilku ekstrudowanych płyt PMMA o gęstości 1,19 g/cm3, sklejonych na krawędziach bocznych. Łączna grubość bloku wynosi 45 mm (tolerancja max. ± 5%, rzeczywiste odchyłki grubości do 2%).
- Bloki PMMA model HFJACM_45 oraz HFJACM_20 produkowane są w rozmiarach:
180 x 240 [mm], 240 x 300 [mm] oraz 260 x 320 [mm]
- Blok PMMA model HFJACM_45L (z listwą PMMA stabilizującą układanie na stoliku Bucky) produkowany jest w rozmiarach: 190 x 240 [mm], 250 x 300 [mm] oraz 270 x 320 [mm]. Fantom HFJACM_45L wystaje 10 mm poza krawędź stolika (od strony ściany klatki piersiowej).

2. Standardowe płyty PMMA do testów w mammografii CR i DR

Modele:

• HFJACM_70
• HFJACM_70L

Płyty wykonane z PMMA są wyposażeniem do podstawowych testów kontroli jakości w mammografii projekcyjnej i tomosyntezie (DBT). Zgodnie z Guidelines (…) Technical Protocol ver. 4 ; Supplement do Technical Protocol v.4 Euref_tomo_protocol_version_015 oraz Rozporządzeniami MZ powinien być używany do testów opisanych w powyższych publikacjach w pozycjach: 2b.2.1.3.3; 2b.2.1.3.4, 2b.2.4.5 oraz 2.2; 2.3 (DBT)

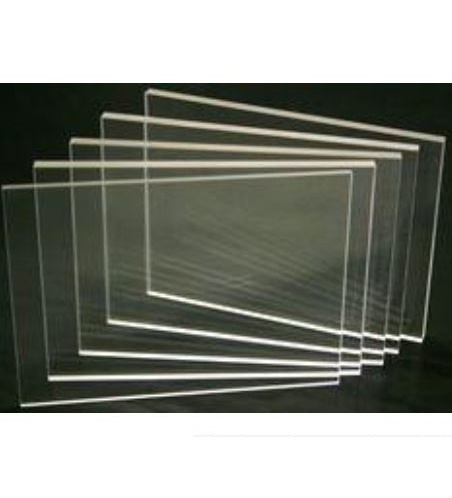

Płyty wykonywane są z ekstrudowanego PMMA o gęstości 1,19 g/cm3, o rozmiarze pozwalającym utworzenie fantomu przykrywającego cały detektor. Płyty produkowane są w grubościach 20 mm, 10 mm i 5 mm (tolerancja grubości nie większa niż ± 5%, rzeczywiste odchyłki grubości do 2%).
- Płyty model HFJACM_70 produkowane są w rozmiarach: 180 x 240 [mm], 240 x 300 [mm] oraz 260 x 320 [mm]
- Płyty model HFJACM_70L (z listwą PMMA stabilizującą układanie na stoliku Bucky) produkowany jest w rozmiarach: 190 x 240 [mm], 250 x 300 [mm] oraz 270 x 320 [mm]. Fantom z płyt HFJACM_70L wystaje 10 mm poza krawędź stolika (od strony ściany klatki piersiowej) co redukuje wpływ efektu krawędziowego na pierwszą komorę AEC.

3. Standardowe płyty PMMA do testów w mammografii CR i DR

Model:

• HFJACM_LDA4

Płyty wykonane z PMMA wylewanego lub estrudowanego, o gęstości właściwej 1,19 g/cm3 są wyposażeniem do podstawowych i specjalistycznych testów kontroli jakości w mammografii projekcyjnej i tomosyntezie (DBT).

Zestaw płyt PMMA o rozmiarach 180 x 150 x 10 [mm] jest przeznaczony do testowania i korygowania parametrów ekspozycji aparatury mammograficznej wykorzystującej ekspozycję wstępną. Razem z zestawem 10 płytek PMMA grubości 2 mm pozwala skorygowad ustawienia ekspozycji pod kątem obszaru lokalnie gęstego (zgodnie z suplementem do European Protocol 4 ed., Local Dense Area Test).
