ACR PHE SmallTest Phantom

STANDARDOWY MAŁY FANTOM AKREDYTACYJNY ACR DO SKANERÓW MRI

Mały Fantom akredytacyjny ACR do rezonansu magnetycznego (akredytacja ACR MRAP) został zaprojektowany w celu zbadania szerokiego zakresu parametrów skanerów MRI przeznaczonych do narządów dystalnych.
Fantom umozliwia wykonanie testów:

• zniekształcenia geometryczne
• rozdzielczość przestrzenną
• położenie I grubość warstwy
• przerwy między warstwami
• wykrywalność niskiego kontrastu
• jednorodność obrazu
• SNR
• fizyczny i elektroniczny offset obrazów

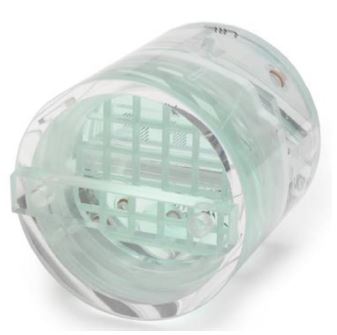

Akredytacyjny Mały Fantom ACR MRI jest zbudowany z PMMA, szkła, i gumy silikonowej z dodatkiem materiałów ferromagnetycznych.

Fantom jest cylindrem o średnicy wewnętrznej 10.0 cm i długości 10.0 cm. .

Małe rozmiary umożliwiają ustawienie w prawie wszystkich cewkach do kończyn MRI.

Testy mogą być wykonywane w trzech głównych płaszczyznach.

Na jednej ze stron fantomu znajduje się linia odniesienia.

Fantom jest napełniony 10 millimolarnym (mM) roztworem chlorku niklu zawierającym także 45 mM roztwór chlorku sodu do symulacji przewodności biologicznej. Odrębny zbiornik zawiera tylko 10 mM roiztwór chlorku niklu.

OBRAZY DO TESTÓW:

Program akredytacyjny ACR dla skanerów MRI wymaga uzyskania obrazu sagittal localizer i czterech obrazów osiowych. Ten sam zestaw siedmiu warstw antomu nalezy uzyskać w każdej z czterech serii osiowych. Obrazy te są uzyskiwane przy użyciu standardowej cewki kolanowej skanera. Parametry skanowania dla lokalizatora i pierwszych dwu serii obrazów są określone przez ACR w instrukcjach skanowania. Odwołujemy się do nich jako sekwencje ACR lub obrazy ACR.
Trzecia i czwarta seria obrazów osiowych są oparte na własnych protokołach i są określane jako sekwencje lokalne lub obrazy lokalne. Aby omówić dane obrazu, można wprowadzić nazwy różnych zestawów obrazów i numerować położenia warstw w fantomie.

• Localizer jest sagitalną 20-milimetrową pojedynczą warstwą spin-echo przechodząćą przez środek fantomu i jest określany po prostu jako localizer.
• Pierwszą serią osiową jest spin-echo z parametrami skanowania określonymi przez ACR, które są typowymi dla akwizycji ważonych T1. Seria ta jest nazywana serią ACR T1.
• Drugie serie osiowe to spin echo z określonymi parametrami skanowania ACR, które są typowe dla ważonych akwizycji T2. Zestaw obrazów z tej akwizycji nosi nazwę serii ACR T2.
• Trzecia i czwarta seria osiowa są oparte na parametrach skanowania, których używa się w lokalnych protokołach klinicznych odpowiednio do osiowego skanowania kolan T1 i T2 ważone. Serie te są nazywane seriami T1 i T2.

Każda z serii osiowych ma siedem wymaganych lokalizacji warstw. Lokalizacje są ponumerowane począwszy od dalszego końca fantomu; więc warstwa 1 znajduje się na końcu fantomu, tam gdzie kliny do oceny grubości warstw i wkładki wysokiej rozdzielczości. Różne skanery mogą różnić się zdjęciami. Jednak niezależnie od sposobu numerowania obrazów przez skaner, zawsze powinny mieć nazwę I numeru lokalizacji warstwy.

Dla wszystkich czterech osiowych serii wymagana grubość warstwy wynosi 5 mm, a szczelina miedzy warstwami wynosi 3 mm. Zestaw siedmiu warstw rozciąga się na odległość 48 mm od środka pierwszej warstwy do środka ostatniej warstwy.

UWAGA: Niektóre skanery nie zezwalają na ustawienie warstw o grubości 5 mm z przerwami 3 mm, Nalezy wówczas skorzystać z fabrycznych instrukcji dotyczących skanowania które wyjaśniają, co należy zrobić w tych przypadkach.

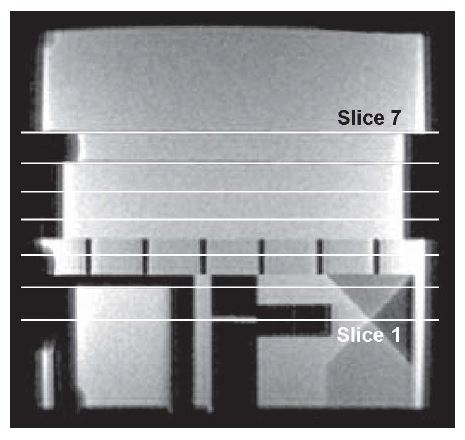

Na rysunku 1 przedstawiono lokalizator z siedmioma osiowymi lokalizacjami warstw. W prawym dolnym końcu płaszczyzny fantomu znajduje się para skrzyżowanych klinów 45º. Warstwa 1 jest wycentrowana na wierzchołku kąta utworzonego przez skrzyżowane kliny.

ZAPISYWANIE OBRAZÓW

Obrazy muszą być zapisane w nieskompresowanym formacie DICOM w archiwum PACS I udostępniane do analizy także w takiej postaci.

INSTRUKCJE

Szczegółowe instrukcje wykonywania testów zawarte są w publikacji ACR Phantom Test Guidance for Use of the Small MRI Phantom for the ACR MRI Accreditation Program”
